nhà máy sản xuất kẹp pin lò xo tiếp xúc điện kim loại dập tùy chỉnh
Trong thế giới thiết bị điện và điện tử, việc truyền tải điện năng đáng tin cậy là yếu tố then chốt. Một bộ phận thường bị bỏ qua nhưng lại thiết yếu là kẹp pin lò xo tiếp xúc điện bằng kim loại dập. Những bộ phận nhỏ bé nhưng mạnh mẽ này đảm bảo kết nối pin an toàn, dòng điện ổn định và tuổi thọ thiết bị. Hướng dẫn toàn diện này đi sâu vào chi tiết của kẹp pin lò xo tiếp xúc điện bằng kim loại dập tùy chỉnh, từ thiết kế đến sản xuất, và cách một nhà máy chuyên dụng có thể cung cấp các giải pháp chất lượng cao cho ứng dụng của bạn.

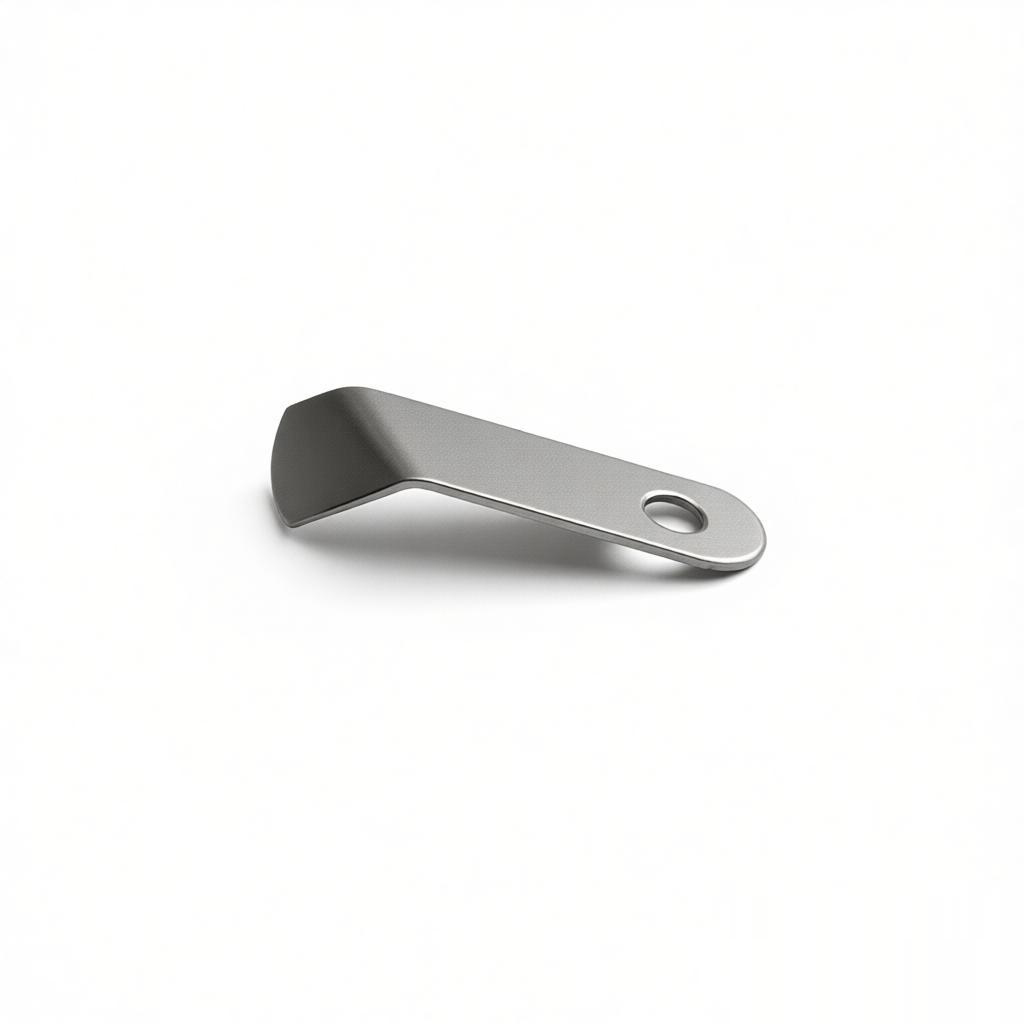

Kẹp Pin Lò Xo Tiếp Xúc Điện Bằng Kim Loại Dập Là Gì?
Kẹp pin lò xo tiếp xúc điện bằng kim loại dập là các bộ phận được chế tạo chính xác dùng để giữ pin cố định và thiết lập tiếp xúc điện. Chúng thường được làm từ các dải kim loại mỏng được dập, tạo hình và đôi khi được mạ để đạt được các tính chất cơ và điện cụ thể. Các kẹp này có đặc tính giống lò xo, tạo áp lực ổn định lên các cực pin, đảm bảo tiếp xúc điện trở thấp ngay cả khi có rung động hoặc thay đổi nhiệt độ.
Vật liệu phổ biến bao gồm đồng phốt pho, đồng berili, thép không gỉ và thép mạ niken. Sự lựa chọn phụ thuộc vào yêu cầu về độ dẫn điện, khả năng chống ăn mòn và hạn chế chi phí. Các nhà máy tùy chỉnh có thể điều chỉnh hình dạng, độ dày, lớp mạ và lực lò xo của kẹp để đáp ứng các thông số kỹ thuật độc đáo của thiết bị.
Quy Trình Sản Xuất
1. Thiết Kế và Kỹ Thuật
Quá trình bắt đầu bằng việc hiểu loại pin (AA, AAA, pin cúc áo, lithium) và các yêu cầu cơ và điện của thiết bị. Các kỹ sư sử dụng CAD để thiết kế hình dạng kẹp, độ võng lò xo và các điểm tiếp xúc. Phân Tích Phần Tử Hữu Hạn (FEA) có thể được sử dụng để tối ưu hóa phân bố ứng suất và đảm bảo độ tin cậy lâu dài.
2. Lựa Chọn Vật Liệu
Việc lựa chọn vật liệu phù hợp là rất quan trọng. Đối với các ứng dụng dòng điện cao, hợp kim đồng có độ dẫn điện tốt được ưu tiên. Đối với môi trường khắc nghiệt, thép không gỉ hoặc vật liệu mạ có khả năng chống ăn mòn. Nhà máy nên cung cấp nhiều loại vật liệu và bề mặt hoàn thiện, chẳng hạn như mạ thiếc, mạ vàng hoặc mạ bạc.
3. Dập và Tạo hình
Dập khuôn tiến triển là phương pháp điển hình cho sản xuất khối lượng lớn. Một dải kim loại được đưa qua một loạt các trạm cắt, uốn và tạo hình kẹp. Thiết kế khuôn đảm bảo kích thước và tính chất lò xo nhất quán. Độ chính xác là tối quan trọng; dung sai thường dao động từ ±0.05 mm đến ±0.1 mm.
4. Xử lý Nhiệt (Tùy chọn)
Một số vật liệu, như đồng berili, yêu cầu xử lý nhiệt để đạt được đặc tính lò xo mong muốn. Quá trình này giải tỏa ứng suất bên trong và thiết lập độ đàn hồi của vật liệu.
5. Hoàn thiện Bề mặt
Mạ giúp tăng cường độ dẫn điện và bảo vệ chống oxy hóa. Các lớp hoàn thiện phổ biến bao gồm niken, thiếc và vàng. Nhà máy phải kiểm soát độ dày lớp mạ để tránh thay đổi kích thước có thể ảnh hưởng đến áp lực tiếp xúc.
6. Kiểm tra Chất lượng
Mỗi lô hàng đều trải qua quá trình kiểm tra nghiêm ngặt, bao gồm kiểm tra kích thước, đo lực lò xo, kiểm tra điện trở tiếp xúc và kiểm tra trực quan các khuyết tật. Các nhà máy tiên tiến sử dụng hệ thống kiểm tra quang học tự động (AOI) và máy đo tọa độ (CMM).
Lợi ích của Kẹp Dập Theo Yêu Cầu
Vừa vặn hoàn hảo:
Kẹp tùy chỉnh được thiết kế để khớp chính xác với ngăn chứa pin của bạn, đảm bảo giữ chặt và tiếp xúc tối ưu.Hiệu suất tối ưu:
Lực lò xo, điện trở tiếp xúc và khả năng chịu dòng điện có thể được điều chỉnh theo yêu cầu năng lượng của thiết bị.Hiệu quả chi phí:
Dập số lượng lớn giảm chi phí mỗi đơn vị, và thiết kế tùy chỉnh loại bỏ nhu cầu về giá đỡ hoặc phần cứng bổ sung.Độ tin cậy:
Sản xuất chính xác đảm bảo chất lượng đồng nhất qua từng lô, giảm thiểu lỗi tại hiện trường.Sáng tạo:
Thiết kế tùy chỉnh có thể tích hợp các tính năng như chỉ báo cực tính, khóa định vị hoặc điểm tiếp xúc kép để kết nối dự phòng.
Các yếu tố thiết kế chính
| Thông số | Tầm quan trọng | Mẹo |
|---|---|---|
| Lực lò xo | Phải tác dụng đủ lực để duy trì tiếp xúc mà không làm hỏng các cực pin. | Sử dụng FEA để mô phỏng lực tác dụng trong suốt vòng đời của kẹp. |
| Điện trở tiếp xúc | Điện trở thấp giúp giảm sinh nhiệt và tổn thất điện năng. | Chỉ định vật liệu mạ (ví dụ: vàng cho các ứng dụng quan trọng). |
| Lực cắm/rút | Cần thân thiện với người dùng nhưng vẫn đảm bảo an toàn. | Cân bằng hằng số lò xo với khả năng giữ pin. |
| Độ bền | Phải chịu được việc thay pin nhiều lần và các yếu tố môi trường. | Chọn vật liệu chống ăn mòn và kiểm tra tuổi thọ chu kỳ. |
| Hạn chế về không gian | Thường yêu cầu thiết kế nhỏ gọn. | Cân nhắc cấu hình gắn dọc hoặc gắn bên. |
Mẹo thực tế:
Hợp tác với nhà máy của bạn từ sớm để xem xét thiết kế cho khả năng sản xuất (DFM). Điều này tránh được các thay đổi tốn kém về khuôn mẫu sau này.
Kiểm soát Chất lượng trong Sản xuất
Một nhà máy sản xuất kẹp pin lò xo tiếp xúc kim loại dập uy tín thực hiện các biện pháp kiểm soát chất lượng nghiêm ngặt:
Kiểm tra Nguyên liệu Đầu vào:
Xác minh thành phần vật liệu, độ dày và tính chất cơ học.Giám sát trong Quá trình:
Kiểm tra thời gian thực các thông số dập (trọng tải, tốc độ) và lấy mẫu định kỳ.Kiểm tra Cuối cùng:
Kiểm tra trực quan 100% kết hợp lấy mẫu thống kê cho kích thước và lực lò xo.Thử nghiệm:
Đo điện trở tiếp xúc (mili-ohm kế), kiểm tra lực cắm/rút, và thử nghiệm ứng suất môi trường (nhiệt độ, độ ẩm).
Tìm kiếm nhà máy có chứng nhận ISO 9001 và IATF 16949 cho các ứng dụng ô tô.
Ứng dụng
Kẹp pin dập tùy chỉnh được tìm thấy trong vô số thiết bị:
Điện tử tiêu dùng:
Điều khiển từ xa, đồ chơi, đèn pin, bàn phím không dây.Thiết bị y tế:
Máy đo đường huyết, máy trợ thính, máy theo dõi di động (yêu cầu độ tin cậy cao).Dụng cụ công nghiệp:
Dụng cụ điện không dây, thiết bị đo lường.Ô tô:
Chìa khóa thông minh, cảm biến TPMS, đèn khẩn cấp.Thiết bị IoT:
Cảm biến thông minh, thiết bị đeo, beacon (yêu cầu thu nhỏ kích thước).
Chọn nhà máy gia công tùy chỉnh phù hợp
Khi chọn nhà máy cho kẹp pin lò xo tiếp xúc điện kim loại dập tùy chỉnh của bạn, hãy xem xét các yếu tố sau:
Kinh nghiệm:
Tìm kiếm lịch sử sản xuất các bộ phận tương tự. Yêu cầu nghiên cứu điển hình hoặc mẫu.Năng lực:
Trang thiết bị khuôn mẫu, dập, mạ và trung tâm thử nghiệm nội bộ giúp hợp lý hóa sản xuất và giảm thời gian giao hàng.Chứng nhận chất lượng:
ISO 9001 là tối thiểu; IATF 16949 hoặc ISO 13485 là điểm cộng cho các ngành công nghiệp được quản lý.Giao tiếp:
Giao tiếp rõ ràng là yếu tố sống còn cho các dự án tùy chỉnh. Hãy đảm bảo họ chỉ định một kỹ sư chuyên trách.Thời gian giao hàng và MOQ:
Xác nhận số lượng đặt hàng tối thiểu và thời gian hoàn thành điển hình, đặc biệt cho các mẫu thử nghiệm.Minh bạch chi phí:
Yêu cầu báo giá chi tiết phân tích chi phí khuôn mẫu, chi phí mỗi linh kiện và mọi phí thiết lập.
Mẹo thực tế:
Đặt mẫu thử trước khi sản xuất hàng loạt. Kiểm tra chúng trên thiết bị của bạn để xác nhận độ khít, lực và hiệu suất điện.
Kết luận
Kẹp pin lò xo tiếp xúc điện dập kim loại tùy chỉnh là không thể thiếu cho thiết bị điện tử hiện đại. Bằng cách hợp tác với một nhà máy giàu kinh nghiệm, bạn có thể đạt được thiết kế tối đa hóa hiệu suất, độ tin cậy và hiệu quả chi phí. Dù bạn đang phát triển một thiết bị y tế mới hay một thiết bị tiêu dùng, đầu tư vào kẹp tùy chỉnh phù hợp với thông số kỹ thuật của bạn sẽ mang lại lợi ích về chất lượng sản phẩm và sự hài lòng của khách hàng. Hãy bắt đầu dự án của bạn ngay hôm nay với một nhà sản xuất dập tùy chỉnh đáng tin cậy.
