Công nghệ dập kim loại cải thiện hiệu suất tản nhiệt như thế nào

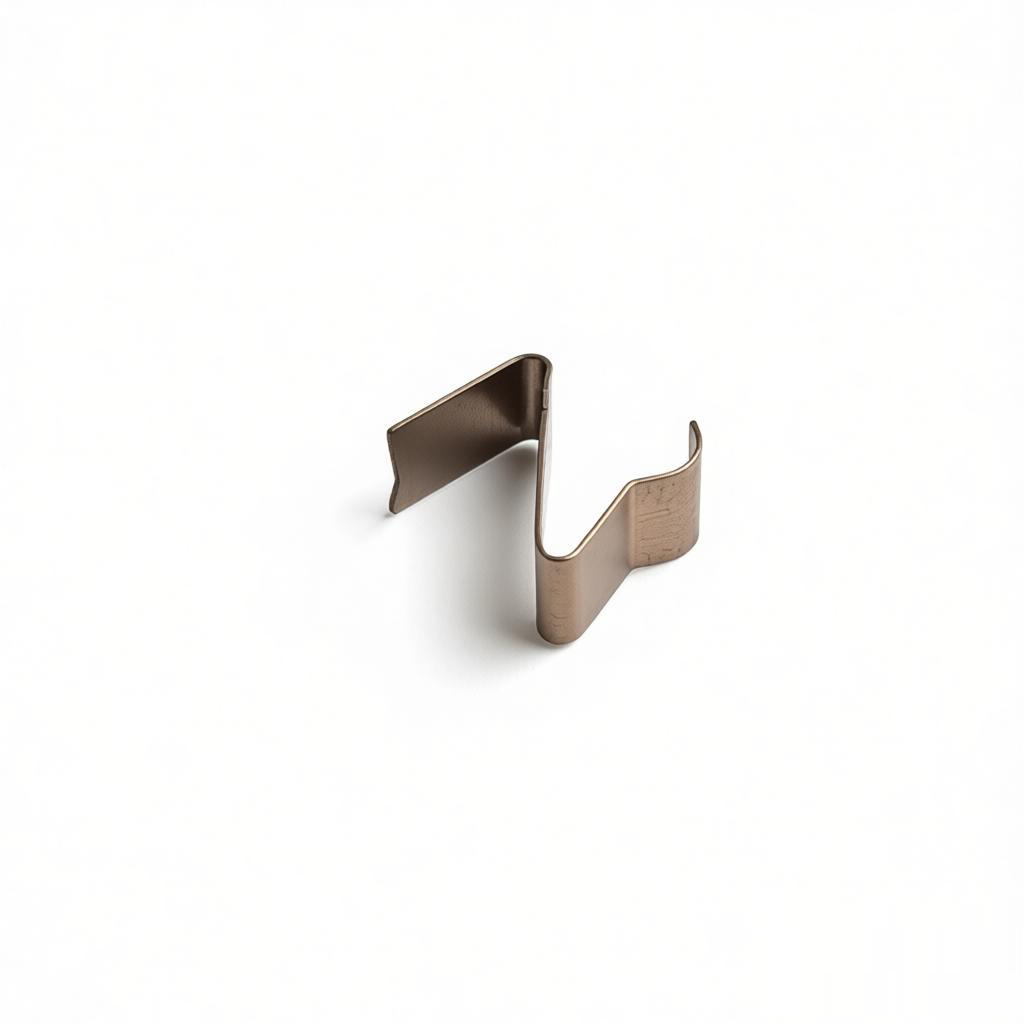

Giới thiệu về Dập kim loại trong Sản xuất Tản nhiệt
Tản nhiệt là linh kiện quan trọng trong thiết bị điện tử, giúp tản nhiệt từ các thiết bị như CPU, đèn LED và mô-đun nguồn. Sản xuất chúng hiệu quả là chìa khóa để đáp ứng nhu cầu. Dập kim loại, một quy trình tạo hình tốc độ cao, đã cách mạng hóa việc sản xuất tản nhiệt bằng cách mang lại độ chính xác, khả năng mở rộng và hiệu quả chi phí. Hướng dẫn này khám phá cách dập kim loại cải thiện hiệu quả ở mọi giai đoạn, từ thiết kế đến giao hàng.
Ưu điểm của Dập kim loại cho Tản nhiệt
Tốc độ và Sản lượng
Dập kim loại sử dụng khuôn tiến bộ để sản xuất hàng trăm bộ phận mỗi phút. Đối với tản nhiệt, điều này có nghĩa là thời gian chu kỳ nhanh hơn so với gia công hoặc đùn. Một máy dập duy nhất có thể xuất ra hàng nghìn tản nhiệt nhôm hoặc đồng mỗi ngày, giảm thời gian sản xuất.
Độ chính xác và Nhất quán
Dập đạt được dung sai chặt chẽ (ví dụ: ±0.1 mm) với độ chính xác lặp lại. Đối với tản nhiệt có cánh tản, kích thước khe hở nhất quán đảm bảo luồng không khí và hiệu suất nhiệt đồng đều. Quy trình này loại bỏ lỗi và biến thể do con người.
Sử dụng Vật liệu
Dập thường lồng ghép các bộ phận chặt chẽ trên một dải, giảm thiểu phế liệu. Thiết kế khuôn tiên tiến có thể đạt tỷ lệ sử dụng vật liệu trên 80%, giảm chi phí nguyên liệu thô—đặc biệt quan trọng với các kim loại đắt tiền như đồng.
Hiệu quả Chi phí
Ép dập khối lượng lớn giúp phân bổ chi phí khuôn dập trên hàng triệu sản phẩm. Chi phí mỗi sản phẩm thấp hơn đáng kể so với gia công CNC, lý tưởng cho sản xuất hàng loạt. Thời gian thiết lập là tối thiểu sau khi hoàn thiện khuôn dập ban đầu.
Quy trình dập tản nhiệt
Bước 1: Lựa chọn vật liệu và chuẩn bị cuộn
Cuộn nhôm (ví dụ: 6061, 5052) hoặc đồng được chọn vì tính dẫn nhiệt và khả năng tạo hình. Cuộn được đưa vào máy ép với bộ nắn thẳng và bộ cấp liệu.
Bước 2: Dập khuôn tiến bộ
Khuôn dập nhiều trạm thực hiện cắt phôi, uốn, dập nổi và cắt đứt. Đối với tản nhiệt, các đặc điểm như cánh tản nhiệt, đế và lỗ gắn được tạo tuần tự. Mỗi hành trình tạo ra một sản phẩm hoàn chỉnh.
Bước 3: Tạo hình cánh tản nhiệt
Cánh tản nhiệt thường được uốn cong lên từ đế theo dạng louver hoặc zigzag. Quá trình dập cho phép thay đổi mật độ và chiều cao cánh mà không cần các bước gia công phụ.
Bước 4: Hoàn thiện bề mặt
Sau khi dập, các chi tiết có thể được làm sạch ba via, làm sạch hoặc anod hóa để tăng khả năng chống ăn mòn và độ phát xạ.
Các yếu tố thiết kế cho tản nhiệt dập
Chiều cao và độ dày cánh
: Cánh cao hơn làm tăng diện tích bề mặt nhưng yêu cầu vật liệu dày hơn và chiều sâu dập lớn hơn. Giới hạn tỷ lệ khung hình để tránh rách.Góc thoát khuôn
: Độ côn nhẹ (1–3) giúp dễ dàng thoát khuôn.Các tính năng tối thiểu
Đơn giản hóa hình học để giảm chi phí khuôn. Tích hợp các tab gắn kết như một phần của quá trình dập.Độ dày vật liệu
Vật liệu dày hơn (0.5–2.0 mm) cải thiện độ cứng nhưng tăng lực dập.
So sánh với các phương pháp sản xuất khác
| Phương pháp | Tốc độ | Độ chính xác | Chi phí mỗi bộ phận (sản lượng lớn) | Lãng phí nguyên liệu |
|---|---|---|---|---|
| Dập kim loại | Cao (100–400 ppm) | Cao (±0.1 mm) | Thấp | Thấp |
| Gia công CNC | Thấp (1–10 ppm) | Rất cao (±0.01 mm) | Cao | Cao |
| Ép đùn | Trung bình (10–20 ppm) | Trung bình (±0.5 mm) | Trung bình | Trung bình |
| Đúc khuôn | Trung bình (10–30 ppm) | Trung bình (±0.3 mm) | Trung bình | Trung bình |
Mẹo tối ưu hiệu suất dập tản nhiệt
Sử dụng máy ép tốc độ cao
: Máy ép servo cải thiện kiểm soát tốc độ và giảm thời gian chu kỳ.Bôi trơn
: Áp dụng bôi trơn vi mô để giảm ma sát và kéo dài tuổi thọ khuôn.Bảo trì khuôn
: Kiểm tra và đánh bóng lưỡi cắt thường xuyên ngăn ngừa ba via.Phần mềm mô phỏng
Sử dụng FEA để dự đoán dòng chảy vật liệu và giảm thiểu các lần chạy thử.Xử lý linh kiện tự động
Tích hợp băng tải hoặc robot để giảm lao động thủ công.
Kiểm soát chất lượng và thử nghiệm
Các tản nhiệt dập được kiểm tra kích thước bằng CMM, máy so sánh quang học và thử nghiệm rò rỉ (đối với loại kín). Điện trở nhiệt được đo theo tiêu chuẩn ASTM D5470. Giám sát trong quá trình bằng cảm biến phát hiện nứt hoặc lệch, cho phép điều chỉnh theo thời gian thực.
Xu hướng tương lai trong tản nhiệt dập
Các tiến bộ bao gồm dập nhiều trượt cho các hình dạng 3D phức tạp, dập vi mô cho các thiết bị điện tử thu nhỏ, và các quy trình kết hợp dập với rèn nguội để tăng mật độ. Tính bền vững thúc đẩy việc sử dụng kim loại tái chế và máy ép tiết kiệm năng lượng.
Kết luận
Dập kim loại là một bước đột phá trong sản xuất tản nhiệt, mang lại hiệu quả vượt trội về tốc độ, chi phí và tính nhất quán. Bằng cách tối ưu hóa thiết kế và thông số quy trình, các nhà sản xuất có thể đáp ứng nhu cầu ngày càng tăng về các giải pháp quản lý nhiệt trong thiết bị điện tử. Hãy hợp tác với một nhà dập có kinh nghiệm để khai thác toàn bộ tiềm năng của công nghệ này.
