Dung sai sản xuất lò xo: Tiêu chuẩn bạn cần biết

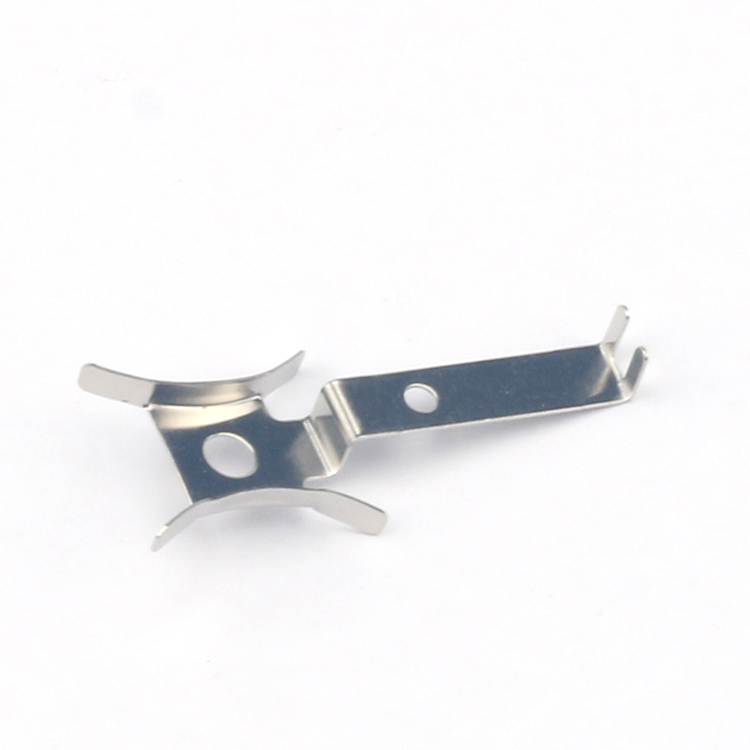

Giới thiệu về Dung sai Sản xuất Lò xo
Lò xo là thành phần quan trọng trong vô số cụm cơ khí, từ hệ thống treo ô tô đến thiết bị y tế. Hiệu suất và độ tin cậy của chúng phụ thuộc nhiều vào độ chính xác và tính nhất quán về kích thước. Dung sai sản xuất xác định độ biến thiên cho phép của các thông số chính như đường kính dây, đường kính cuộn, chiều dài tự do, độ cứng lò xo và khả năng chịu tải. Hiểu về các dung sai này là điều cần thiết đối với kỹ sư, chuyên gia thu mua và quản lý chất lượng để đảm bảo lò xo hoạt động chính xác và tích hợp liền mạch vào các hệ thống lớn hơn.
Hướng dẫn toàn diện này bao gồm các tiêu chuẩn cơ bản về dung sai lò xo, bao gồm các tiêu chuẩn quốc tế như DIN, ISO và ASTM, cũng như các mẹo thực tế để chỉ định và xác minh dung sai trong sản xuất.
Tại sao Dung sai lại Quan trọng trong Sản xuất Lò xo
Lò xo lưu trữ và giải phóng năng lượng thông qua biến dạng đàn hồi. Ngay cả những sai lệch nhỏ so với thông số kỹ thuật thiết kế cũng có thể dẫn đến các vấn đề về hiệu suất như mỏi sớm, lực đầu ra không nhất quán hoặc can thiệp lắp ráp. Dung sai chặt chẽ là rất quan trọng đối với các ứng dụng yêu cầu độ chính xác cao, chẳng hạn như bộ truyền động hàng không vũ trụ hoặc cơ chế đồng hồ. Ngược lại, dung sai quá nghiêm ngặt làm tăng chi phí sản xuất mà không mang lại lợi ích chức năng. Cân bằng chi phí và hiệu suất đòi hỏi sự hiểu biết rõ ràng về các cấp dung sai và tác động thực tế của chúng.
Các Thông số Kích thước Chính và Dung sai của Chúng
Đường kính Dây (d)
Đường kính dây ảnh hưởng trực tiếp đến độ cứng và độ bền của lò xo. Dung sai cho đường kính dây thường được nhà sản xuất dây xác định theo các tiêu chuẩn như ASTM A228 (dây đàn piano) hoặc ASTM A227 (dây kéo cứng). Đối với hầu hết các lò xo xoắn ốc, dung sai đường kính dây dao động từ ±0.001 đến ±0.005 inch (0,025 đến 0,13 mm) tùy thuộc vào kích thước dây. Lò xo chính xác có thể yêu cầu dung sai chặt chẽ hơn, đôi khi thấp tới ±0.0005 inch (0,013 mm).
Đường kính ngoài (OD) và Đường kính trong (ID) của cuộn lò xo
Đường kính cuộn lò xo quyết định sự phù hợp của lò xo trong vỏ bọc. Dung sai cho OD và ID thường được chỉ định dưới dạng giá trị cộng/trừ, thường nằm trong khoảng ±0.010 đến ±0.030 inch (0,25 đến 0,76 mm) đối với lò xo thông thường. Dung sai chặt hơn có thể cần thiết cho lò xo hoạt động trên trục gá hoặc bên trong lỗ khoan.
Chiều dài tự do (Lf)
Chiều dài tự do là chiều dài của lò xo khi không tải. Dung sai cho chiều dài tự do thường là ±0.015 đến ±0.060 inch (0,38 đến 1,5 mm) đối với lò xo nén, tùy thuộc vào số vòng và chỉ số lò xo. Lò xo chính xác có thể đạt ±0.005 inch (0,13 mm).
Độ cứng lò xo (k)
Độ cứng lò xo, hay độ cứng, là tải trọng trên mỗi đơn vị biến dạng. Dung sai về độ cứng lò xo thường được biểu thị bằng phần trăm (ví dụ: ±5% đến ±10%). Đối với các ứng dụng có độ chính xác cao, có thể đạt được ±2% với thiết kế và kiểm soát sản xuất cẩn thận.
Tải trọng tại một chiều cao nhất định
Đối với lò xo nén, tải trọng tại một chiều cao nén cụ thể là một thông số chức năng quan trọng. Dung sai thường là ±10% của tải trọng quy định, mặc dù có thể đạt được dung sai chặt hơn (±5% hoặc ±3%) với các quy trình bổ sung như kiểm tra tải và phân loại.
Tiêu chuẩn dung sai quốc tế cho lò xo
Một số tổ chức tiêu chuẩn cung cấp hướng dẫn về dung sai sản xuất lò xo. Các tiêu chuẩn được tham khảo rộng rãi nhất bao gồm:
| Tiêu chuẩn | Phạm vi áp dụng | Cấp dung sai điển hình |
|---|---|---|
| DIN EN 10270 | Dây thép cho lò xo | Cấp A, B, C cho đường kính dây; dung sai lò xo cụ thể trong DIN 2095 và DIN 2096 |
| ISO 7913 | Lò xo nén xoắn ốc – dung sai | Cấp 1, 2, 3 (1 là chặt nhất) |
| ASTM A125 | Lò xo thép (các loại) | Quy định dung sai cho chiều dài tự do, đường kính và tải trọng |
| JIS B 2704 | Lò xo nén và lò xo kéo | Cấp 1, cấp 2, cấp 3 (cấp 1 là thô nhất) |
Các tiêu chuẩn này không chỉ xác định dung sai kích thước mà còn cả các khuyết tật bề mặt chấp nhận được, biến đổi xử lý nhiệt và phương pháp thử nghiệm. Khi xác định lò xo, nhà thiết kế nên tham khảo tiêu chuẩn và cấp dung sai phù hợp để truyền đạt yêu cầu rõ ràng đến nhà sản xuất.
Mẹo thực tế khi xác định dung sai lò xo
Sử dụng cấp dung sai tiêu chuẩn khi có thể:
Chọn Cấp 2 (ISO 7913) hoặc tương đương giúp giảm chi phí và thời gian giao hàng so với dung sai chặt tùy chỉnh.Xem xét dung sai tích lũy:
Trong các cụm lắp ráp có nhiều lò xo, biến đổi tích lũy có thể ảnh hưởng đến hiệu suất tổng thể. Chỉ thắt chặt dung sai trên các kích thước quan trọng.Xác định thông số chức năng thay vì thông số kích thước:
Ví dụ, xác định tải trọng tại chiều cao thay vì chiều dài tự do chính xác, vì tải trọng liên quan trực tiếp hơn đến hiệu suất.Cho phép biến đổi trong quy trình sản xuất:
Quá trình cuộn, xử lý nhiệt và mài bề mặt đều tạo ra sự biến thiên. Hãy tính đến các yếu tố này trong phân tích dung sai của bạn.Yêu cầu nhà cung cấp thực hiện phân tích dung sai:
Các nhà sản xuất lò xo có kinh nghiệm có thể giúp tối ưu hóa thông số kỹ thuật dung sai dựa trên năng lực quy trình của họ.
Cách Đo và Kiểm Tra Dung Sai Lò Xo
Việc kiểm tra dung sai lò xo yêu cầu thiết bị và quy trình phù hợp:
Micrometers và thước cặp:
Dùng để đo đường kính dây và đường kính cuộn.Thước đo chiều cao và máy so sánh:
Dùng để kiểm tra chiều dài tự do và tải trọng tại chiều cao.Máy thử lò xo
(ví dụ: máy thử lực-biến dạng cơ hoặc kỹ thuật số) để đo độ cứng và tải trọng lò xo.Đo quang học hoặc laser
để kiểm tra không tiếp xúc các hình dạng phức tạp.
Các kế hoạch lấy mẫu (ví dụ: ANSI/ASQ Z1.4) nên được sử dụng để đảm bảo độ tin cậy thống kê. Đối với sản xuất khối lượng lớn, hệ thống kiểm tra tự động có thể cung cấp kiểm tra 100% kích thước và chức năng.
Các thách thức và giải pháp dung sai phổ biến
Đầu cuộn lò xo không phẳng (Lò xo nén)
Các đầu cuộn lò xo được mài không đều có thể gây ra bề mặt chịu lực không đồng đều. Dung sai cho độ phẳng đầu thường được quy định là độ lệch góc tối đa (ví dụ: 1°) hoặc khe hở dưới đầu cuộn. Giải pháp: Yêu cầu đầu kín và được mài, đồng thời yêu cầu đo độ phẳng.
Độ Vuông Góc của Đầu
Lò xo không vuông góc với trục có thể bị cong vênh hoặc lệch hướng. Dung sai cho độ vuông góc thường là phần trăm chiều dài tự do (ví dụ: 1% đến 3% của Lf trên mỗi độ). Cân nhắc sử dụng quy trình mài đầu lò xo để cải thiện độ vuông góc.
Biến Thiên Bước Xoắn
Bước xoắn không đồng nhất có thể gây ra tỷ lệ lò xo phi tuyến tính. Điều này được kiểm soát bởi độ chính xác của máy cuộn và độ đồng đều của vật liệu. Dung sai bước xoắn chặt có thể yêu cầu kiểm soát quy trình thống kê (SPC) trong quá trình sản xuất.
Kết Luận
Dung sai sản xuất lò xo là một khía cạnh quan trọng trong thiết kế và sản xuất, ảnh hưởng trực tiếp đến hiệu suất, độ tin cậy và chi phí. Bằng cách hiểu các thông số chính, tham khảo các tiêu chuẩn quốc tế như ISO 7913 hoặc DIN 2095, và áp dụng các kỹ thuật đặc tả và kiểm tra thực tế, các kỹ sư có thể đảm bảo lò xo của họ đáp ứng các yêu cầu chức năng mà không phải trả quá nhiều cho độ chính xác không cần thiết. Luôn hợp tác chặt chẽ với nhà sản xuất lò xo của bạn để thiết lập dung sai khả thi, cân bằng giữa chất lượng và kinh tế.
