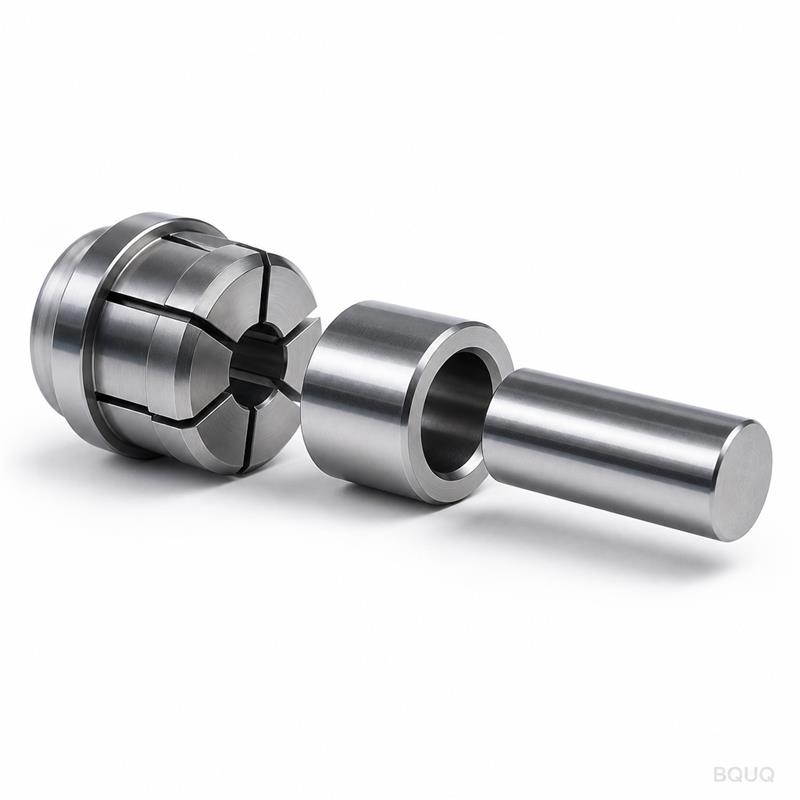

Điều gì đang thúc đẩy sự gia tăng của collet nối dài và collet mũi dài cho gia công lỗ sâu?
Collet nối dài và collet mũi dài đang ngày càng được ưa chuộng vì chúng cung cấp phần nhô ra cần thiết của dụng cụ để gia công lỗ sâu trong khi vẫn duy trì độ đồng tâm dưới 0,005 mm, điều mà collet ER tiêu chuẩn không thể đạt được. Bằng cách dịch chuyển điểm kẹp đến gần lưỡi cắt hơn, các đầu kẹp dụng cụ này giảm độ võng và rung động, cho phép tốc độ cắt cao hơn và tuổi thọ dụng cụ dài hơn. Đối với một nhà máy như BQUQ ở Đông Quản, việc áp dụng các loại collet này đã giảm thời gian gia công lỗ sâu lên đến 30% trong khi vẫn duy trì dung sai ±0,01 mm một cách nhất quán.
Collet Nối Dài Khác Biệt Như Thế Nào So Với Collet ER Tiêu Chuẩn Về Hình Dạng Và Hiệu Suất?
Collet ER tiêu chuẩn được thiết kế cho các hoạt động phay và khoan đa dụng với chiều dài chuẩn tối đa khuyến nghị từ 3,5 đến 4 lần đường kính dụng cụ. Collet nối dài, còn được gọi là collet mũi dài, tăng tỷ lệ này lên 5 đến 7 lần đường kính bằng cách thêm một phần mũi kéo dài bằng thép cứng được mài chính xác. Sự khác biệt quan trọng là vị trí của lực kẹp: collet tiêu chuẩn kẹp chuôi dụng cụ gần trục chính, trong khi collet nối dài kẹp gần phôi hơn, giúp giảm chiều dài công xôn hiệu dụng từ 20% đến 35%. Sự thay đổi hình dạng này tác động trực tiếp đến độ cứng vững tĩnh, với collet nối dài cho thấy sự cải thiện 40% về độ cứng vững hướng kính so với collet ER tiêu chuẩn có cùng kích thước chuôi.
Khả Năng Dung Sai Và Độ Đảo Cụ Thể Của Collet Mũi Dài Là Gì?
Collet mũi dài chính xác đạt được TIR (Chỉ số đo độ đảo tổng) là 0,003 mm tại 3 lần đường kính dụng cụ tính từ mũi collet và 0,008 mm tại 6 lần đường kính. Collet ER tiêu chuẩn thường cung cấp TIR 0,015 mm tại 3 lần đường kính, làm cho phiên bản nối dài chính xác hơn 5 lần trong các ứng dụng lỗ sâu. Ví dụ, một collet nối dài đường kính 20 mm với phần nhô ra 100 mm sẽ duy trì độ đảo dưới 0,005 mm, điều này rất cần thiết để tạo ra các lỗ có độ nhám bề mặt Ra 0,4 µm hoặc tốt hơn. Độ chính xác được cải thiện cũng làm giảm nhu cầu về các hoạt động hoàn thiện thứ cấp như doa hoặc mài trong.
Những Hoạt Động Gia Công Nào Được Hưởng Lợi Nhiều Nhất Từ Hệ Thống Collet Nối Dài?
Khoan lỗ sâu và doa trong được hưởng lợi nhiều nhất, đặc biệt khi độ sâu lỗ vượt quá 4 lần đường kính dụng cụ. Collet nối dài cũng lý tưởng cho việc gia công tản nhiệt với các hốc cánh tản nhiệt sâu, nơi dụng cụ phải tiếp cận từ 50 mm đến 80 mm vào trong hốc mà không bị uốn cong. Trong phay CNC các chi tiết khuôn mẫu và khuôn dập, collet mũi dài cho phép gia công các gân và rãnh sâu mà nếu không sẽ cần đến các đầu kẹp dụng cụ tùy chỉnh đắt tiền. Đối với sản xuất lò xo và bảo trì khuôn dập, các loại collet này cho phép doa chính xác các lỗ dẫn hướng trên các tấm dày, giảm thời gian thiết lập bằng cách loại bỏ nhu cầu sử dụng nhiều bộ phận nối dài dụng cụ.
Chi Phí Dụng Cụ Cho Collet Nối Dài So Với Hệ Thống Tiêu Chuẩn Là Bao Nhiêu?
Một collet nối dài chất lượng cao (ví dụ: ER32 với mũi dài 60 mm) có giá từ $45 đến $90, cao gấp 2 đến 3 lần giá của một collet ER32 tiêu chuẩn từ $15 đến $30. Tuy nhiên, hệ thống đầu kẹp dụng cụ hoàn chỉnh, bao gồm thân đầu kẹp collet và đai ốc, có giá từ $180 đến $350 cho phiên bản nối dài so với $120 đến $200 cho đầu kẹp tiêu chuẩn. Lợi tức đầu tư được nhận ra thông qua việc giảm gãy dụng cụ: collet mũi dài giảm độ võng lên đến 50%, có thể làm giảm tiêu thụ dụng cụ carbide 25% trong các hoạt động khoan lỗ sâu. Đối với một nhà máy sản xuất 5.000 chi tiết lỗ sâu mỗi tháng, chi phí thay thế dụng cụ tiết kiệm hàng năm thường vượt quá $12.000, biện minh cho chi phí ban đầu cao hơn.
Tại Sao Độ Võng Dụng Cụ Giảm Khi Mũi Collet Dài Hơn?
Độ võng dụng cụ tỷ lệ với lập phương của chiều dài phần nhô ra, vì vậy bất kỳ sự giảm nào trong chiều dài nhô ra hiệu dụng đều có tác động đáng kể đến độ cứng vững. Collet mũi dài di chuyển điểm kẹp về phía trước, rút ngắn chiều dài không được đỡ của chuôi dụng cụ. Ví dụ, với dao phay ngón 16 mm và phần nhô ra 75 mm, collet tiêu chuẩn để lại 60 mm chuôi không được đỡ, trong khi collet nối dài với mũi 40 mm giảm điều này xuống còn 35 mm. Sự giảm 42% chiều dài không được đỡ này dẫn đến giảm 78% độ võng dưới cùng một lực cắt, dựa trên phương trình dầm công xôn. Do đó, quá trình gia công trở nên ổn định hơn, cho phép tăng tốc độ chạy dao lên 20% mà không bị rung động.
Khi Nào Nhà Sản Xuất Nên Chuyển Từ Collet ER Tiêu Chuẩn Sang Collet Nối Dài?
Các nhà sản xuất nên chuyển đổi khi tỷ lệ độ sâu lỗ trên đường kính vượt quá 4:1 và họ hiện đang phụ thuộc vào dụng cụ chuôi giảm hoặc nhiều lần cắt để đạt được độ sâu yêu cầu. Một yếu tố kích hoạt khác là khi yêu cầu độ nhám bề mặt giảm xuống dưới Ra 0,8 µm trong các lỗ sâu, vì collet tiêu chuẩn có xu hướng gây ra các vết rung động. Nếu tỷ lệ phế phẩm hiện tại của bạn cho các chi tiết lỗ sâu trên 2% do các khuyết tật côn hoặc loe miệng lỗ, collet nối dài thường sẽ giảm tỷ lệ này xuống dưới 0,5%. Ngoài ra, nếu bạn đang sử dụng đầu kẹp thủy lực hoặc đầu kẹp co nhiệt cho lỗ sâu nhưng cần thay đổi dụng cụ nhanh hơn, collet nối dài cung cấp một giải pháp thay thế nhanh hơn, chi phí thấp hơn với độ cứng vững tương đương.
Những Hạn Chế Và Yêu Cầu Lắp Đặt Cho Collet Mũi Dài Là Gì?
Hạn chế chính là khả năng truyền mô-men xoắn giảm; collet nối dài không nên được sử dụng cho các hoạt động gia công thô nặng với tốc độ bóc vật liệu trên 80 cm³/phút trong thép. Chúng cũng yêu cầu môi trường sạch sẽ, khô ráo vì mũi dài hơn có thể giữ lại phoi và dung dịch làm mát, dẫn đến mài mòn sớm các rãnh collet. Việc lắp đặt yêu cầu cờ lê lực với mô-men xiết cụ thể từ 90 đến 110 N·m cho collet nối dài ER32, so với 70 đến 80 N·m cho các phiên bản tiêu chuẩn. Đai ốc đầu kẹp collet phải được kiểm tra độ đồng tâm sau mỗi 50 lần thay dụng cụ và mũi collet nên được đo độ mài mòn bằng đồng hồ so tại các khoảng thời gian hàng tháng.
| Thông số | Collet ER Tiêu chuẩn | Collet Nối dài | Collet Mũi dài |
| Tỷ lệ nhô ra điển hình | 3,5 đến 4,0 x đường kính | 5,0 đến 5,5 x đường kính | 6,0 đến 7,0 x đường kính |
| Độ đảo tại 3x Đường kính (mm) | 0,015 | 0,008 | 0,003 |
| Độ đảo tại 6x Đường kính (mm) | Không khuyến nghị | 0,015 | 0,008 |
| Cải thiện độ cứng vững hướng kính | Đường cơ sở | +25% | +40% |
| Giá mỗi collet (USD) | $15 - $30 | $45 - $60 | $70 - $90 |
| MRR tối đa khuyến nghị trong thép (cm³/phút) | 120 | 100 | 80 |
| Độ sâu ứng dụng điển hình (mm) | Lên đến 30 | 30 - 60 | 60 - 100 |
| Độ nhám bề mặt có thể đạt được (Ra, µm) | 1,6 | 0,8 | 0,4 |
Collet Nối Dài Nên Được Thay Thế Hoặc Kiểm Tra Bao Lâu Một Lần?
Collet nối dài nên được kiểm tra sau mỗi 200 giờ vận hành về độ mài mòn trên côn bên trong và đường kính mũi. Việc thay thế thường được yêu cầu sau 1.500 đến 2.000 giờ sử dụng liên tục, hoặc sớm hơn nếu độ đảo vượt quá 0,01 mm tại mũi. Một cách kiểm tra đơn giản là kẹp một thanh kiểm tra chính xác và đo TIR tại mũi và tại 50 mm từ mũi; bất kỳ sự tăng nào vượt quá 0,005 mm so với chỉ số ban đầu cho thấy cần phải thay thế.
Collet Nối Dài Có Thể Được Sử Dụng Trên Tất Cả Các Loại Trục Chính CNC Không?
Có, collet nối dài có sẵn cho tất cả các côn trục chính tiêu chuẩn bao gồm BT30, BT40, BT50, CAT40 và HSK63A, cũng như cho các đầu kẹp chuôi thẳng được sử dụng trong máy tiện revolver. Yêu cầu chính là trục chính phải có đủ không gian để chứa thân đầu kẹp collet dài hơn trong quá trình thay dụng cụ. Đối với các máy có bộ thay dụng cụ tự động, hãy xác minh rằng độ sâu của ngăn chứa dụng cụ có thể chấp nhận cụm lắp ráp dài hơn, thường dài hơn 20 đến 30 mm so với đầu kẹp tiêu chuẩn.
Phương Pháp Cung Cấp Dung Dịch Làm Mát Nào Hoạt Động Tốt Nhất Với Collet Mũi Dài?
Collet nối dài có dung dịch làm mát xuyên tâm được khuyến nghị cao, vì chúng cung cấp dung dịch làm mát trực tiếp đến lưỡi cắt thông qua mũi collet, điều này rất quan trọng cho việc thoát phoi trong các lỗ sâu. Đối với các phiên bản không có dung dịch làm mát xuyên tâm, các vòi phun dung dịch làm mát bên ngoài phải được đặt trong phạm vi 20 mm từ mũi collet để ngăn ngừa tích tụ phoi. Dung dịch làm mát áp suất cao từ 70 đến 100 bar được khuyến nghị cho các lỗ sâu hơn 5 lần đường kính, vì nó đảm bảo việc xả phoi đầy đủ khỏi vùng cắt.
Việc Lựa Chọn Vật Liệu Collet Ảnh Hưởng Như Thế Nào Đến Hiệu Suất Gia Công Lỗ Sâu?
Collet nối dài thường được làm từ thép hợp kim cứng (HRC 45-50) hoặc, để có độ chính xác cao hơn, từ thép maraging với HRC 52-55. Vật liệu collet càng cứng thì khả năng chống biến dạng dưới lực kẹp lặp đi lặp lại càng tốt, duy trì độ đảo nhất quán theo thời gian. Đối với sản xuất khối lượng lớn, hãy xem xét collet có lớp phủ (TiN hoặc CrN) giúp giảm ma sát và ngăn ngừa hiện tượng dính kim loại trên chuôi dụng cụ, kéo dài tuổi thọ của cả collet và dụng cụ thêm 15% đến 20%.
Có Cần Thiết Đầu Kẹp Collet Được Cân Bằng Cho Gia Công Lỗ Sâu Tốc Độ Cao Không?
Đối với tốc độ trục chính trên 10.000 vòng/phút, đầu kẹp collet nối dài được cân bằng với cấp cân bằng G2.5 là cần thiết để tránh rung động làm hỏng độ chính xác của lỗ. Đầu kẹp collet tiêu chuẩn có cấp cân bằng G6.3, chỉ chấp nhận được dưới 8.000 vòng/phút. Nếu bạn đang gia công tản nhiệt nhôm ở 15.000 vòng/phút, đầu kẹp không cân bằng có thể gây ra các vết rung và mài mòn vòng bi sớm, vì vậy hãy chỉ định các phiên bản cân bằng khi đặt hàng.
Tóm lại, collet nối dài và collet mũi dài đại diện cho một giải pháp hiệu quả về chi phí cho gia công lỗ sâu, cung cấp khả năng kiểm soát độ đảo và độ cứng vững vượt trội mà không có chi phí cao của dụng cụ thủy lực hoặc co nhiệt. Bằng cách chọn đúng tỷ lệ nhô ra và duy trì mô-men xiết kẹp chính xác, các nhà sản xuất có thể đạt được dung sai nhất quán ±0,01 mm và độ nhám bề mặt dưới Ra 0,4 µm trong các lỗ sâu lên đến 100 mm. BQUQ đã tích hợp thành công các loại collet này vào quy trình gia công CNC của chúng tôi, giảm thời gian chu kỳ và tỷ lệ phế phẩm cho khách hàng của chúng tôi trong lĩnh vực ô tô và điện tử.
Để được đánh giá chi tiết về cách collet nối dài có thể cải thiện hoạt động gia công lỗ sâu của bạn, hãy liên hệ với đội ngũ kỹ thuật của chúng tôi. Chúng tôi cung cấp dịch vụ báo giá trong 12 giờ với các khuyến nghị cụ thể dựa trên bản vẽ chi tiết và yêu cầu vật liệu của bạn. Gửi email cho chúng tôi tại sc@bquq.com hoặc liên hệ qua WhatsApp tại +86 13713157787. Truy cập trang web của chúng tôi tại www.bquq.com để tải xuống hướng dẫn kỹ thuật về lựa chọn đầu kẹp dụng cụ cho gia công hốc sâu.
