Thiết kế tản nhiệt CPU: Tháp, Low-Profile và AIO
Câu trả lời ngắn gọn: Chọn tản nhiệt CPU dựa trên ba con số trước tiên: TDP duy trì, chiều cao khả dụng và luồng khí. Tản nhiệt khí dạng tháp với 4–6 ống dẫn nhiệt thường xử lý 120–220 W ở chiều cao 150–160 mm; tản nhiệt low-profile phù hợp dưới 40–70 mm nhưng thường giới hạn ở 65–100 W; AIO 240–360 mm xử lý 200–350 W với két tản nhiệt gắn ở nơi khác. Chi phí phụ thuộc vào khối lượng đồng và diện tích cánh tản nhiệt, không phải thương hiệu. Đối với các dự án theo yêu cầu hoặc OEM, BQUQ gia công và dập các linh kiện tản nhiệt trong một nhà máy ISO9001 tại Dongguan với dung sai ±0.005 mm trên các chi tiết CNC, báo giá trong 12 giờ làm việc.
Tản nhiệt CPU thực sự truyền nhiệt như thế nào?
Mọi tản nhiệt CPU là một chuỗi gồm bốn điện trở nhiệt, và mắt xích yếu nhất quyết định nhiệt độ. Nhiệt thoát ra khỏi die qua nắp tản nhiệt tích hợp (IHS), đi qua vật liệu giao diện nhiệt (TIM), lan tỏa vào tấm đế, truyền lên ống dẫn nhiệt hoặc qua tấm lạnh, và cuối cùng thoát ra khỏi các cánh tản nhiệt vào luồng khí chuyển động.
Đó là lý do tại sao một quạt lớn hơn hiếm khi khắc phục được CPU nóng. Nếu tấm đế nhỏ hoặc mối hàn giữa ống và cánh kém, luồng khí tăng thêm chỉ làm mát các cánh mà trước đó chưa từng nhận nhiệt.
Mô hình thực tế mà các kỹ sư sử dụng là mạng điện trở nhiệt: từ junction đến case, case đến tản nhiệt, tản nhiệt đến không khí. Mỗi giai đoạn cộng thêm °C mỗi watt. Một tản nhiệt được đánh giá "180 W" đơn giản là loại có tổng điện trở giữ cho một die điển hình dưới điểm giảm xung ở tải đó. Khi bạn biết ngân sách điện trở, các lựa chọn hình học trở thành số học thay vì phỏng đoán. Phân tích của chúng tôi về cách xây dựng mạng điện trở nhiệt của tản nhiệt sẽ hướng dẫn từng bước tính toán.
Dẫn nhiệt, lan tỏa và đối lưu
- Dẫn nhiệt phụ thuộc vào vật liệu và tiết diện. Đồng dẫn nhiệt khoảng 385 W/m·K, nhôm khoảng 200 W/m·K. Đồng thắng về lý thuyết, nhưng nó nặng hơn khoảng ba lần và đắt hơn.
- Lan tỏa là chi phí ẩn. Một die 40 × 40 mm tỏa 150 W vào đế 60 mm tạo ra điểm nóng. Các đế dày hơn và buồng hơi tồn tại chỉ để lan tỏa thông lượng đó theo chiều ngang.
- Đối lưu là diện tích cánh nhân với luồng khí. Số lượng cánh, độ dày cánh, khe hở cánh và áp suất tĩnh đều tương tác — cánh dày đặc cần áp suất tĩnh cao nếu không sẽ thiếu khí.
Tháp, low-profile hay AIO: kiến trúc nào phù hợp?
Ba kiến trúc phổ biến không tốt hơn hay kém hơn về mặt trừu tượng. Chúng giải quyết các ràng buộc khác nhau.
| Kiến trúc | Chiều cao điển hình | TDP duy trì điển hình | Yêu cầu luồng khí | Xây dựng phù hợp nhất |
|---|---|---|---|---|
| Tản nhiệt khí dạng tháp (4–6 ống dẫn nhiệt) | 150–165 mm | 120–220 W | Một quạt PWM 120/140 mm, vận tốc mặt 1–3 m/s | Mid-tower ATX tiêu chuẩn, gaming, workstation |
| Low-profile (thổi từ trên xuống) | 35–70 mm | 65–100 W | Quạt 80–92 mm, khe hở chật | SFF, rack 1U/2U, PC công nghiệp dạng bảng |
| AIO tản nhiệt nước (240/280/360 mm) | Bơm 30–55 mm; két tản nhiệt đặt xa | 200–350 W | 2–3 quạt trên két, đẩy hoặc đẩy-kéo | CPU TDP cao, cấu hình giới hạn khe RAM |
| Thụ động / không quạt | Thay đổi, thường 80–150 mm | 15–45 W | Chỉ đối lưu cấp vỏ | Công nghiệp không quạt, kiosk, nhúng |
Hai quy tắc kinh nghiệm đúng trong thực tế. Thứ nhất, chiều cao thường là ràng buộc ràng buộc, không phải TDP — đo từ IHS đến tấm bên trước khi chọn bất cứ thứ gì. Thứ hai, tản nhiệt low-profile mất hiệu năng chủ yếu do diện tích cánh và tuần hoàn khí, không phải do đế kém. Tản nhiệt thổi từ trên xuống đẩy khí nóng trở lại bo mạch chủ, điều này tốt trong vỏ công nghiệp có ống dẫn và kém trong vỏ kính kín.
AIO đánh đổi vấn đề chiều cao cố định lấy vấn đề gắn kết và tuổi thọ bơm. Chúng cũng thêm giao diện nhiệt thứ hai (tấm lạnh đến chất làm mát) và một bơm tiêu thụ 2–6 W và không bao giờ ngừng tạo tiếng ồn hoàn toàn.
Khi nào buồng hơi tốt hơn ống dẫn nhiệt?
Khi die nhỏ và công suất cao — ví dụ 200 W+ vào điểm nóng dưới 50 mm², hoặc tản nhiệt low-profile gần như không có không gian dọc để chạy ống. Buồng hơi lan tỏa theo hai chiều thay vì một, làm phẳng điểm nóng trước khi nhiệt đến cánh. Dưới khoảng 100 W trong tháp thông thường, chi phí thêm hiếm khi đáng giá.
Bạn nên chỉ định vật liệu và quy trình sản xuất nào?
Đây là nơi ý định thiết kế gặp xưởng sản xuất, và là nơi chi phí thực sự được quyết định.
| Thành phần | Vật liệu phổ biến | Quy trình điển hình | Ghi chú |
|---|---|---|---|
| Tấm đế | Đồng C1100 hoặc nhôm 6063 | Phay CNC, skiving, rèn | Độ phẳng và độ nhám bề mặt quyết định hiệu năng TIM |
| Ống dẫn nhiệt | Ống đồng, bấc bột thiêu kết | Mua sẵn, sau đó liên kết | Bấc có rãnh rẻ hơn, bấc thiêu kết xử lý định hướng tốt hơn |
| Cánh tản nhiệt | Nhôm 1050/6063, đôi khi đồng | Dập, skiving, đùn, gấp | Khe cánh 1.0–2.0 mm điển hình cho quạt 120 mm |
| Liên kết | Kem hàn, epoxy, keo tản nhiệt | Reflow hoặc đóng rắn | Hàn cho điện trở thấp hơn; keo rẻ hơn và nhẹ hơn |
| Gắn kết | Thép không gỉ hoặc thép lò xo | Dập, tạo hình | Độ cứng tấm lưng ngăn cong socket |
Đối với tản nhiệt khí dạng tháp và low-profile, chồng cánh thường là bộ phận có khối lượng lớn nhất và quyết định chi phí đơn vị. Cánh dập rẻ nhất ở khối lượng lớn; cánh skiving cho đế đồng hoặc nhôm liên tục không có đường liên kết, hấp dẫn khi bạn cần điện trở lan tỏa thấp nhất có thể. Quy trình skiving biến khối đặc thành cánh tản nhiệt như thế nào giải thích sự đánh đổi về mài mòn dụng cụ, giới hạn chiều cao cánh và khe cánh tối thiểu.
Đối với tấm lạnh AIO, hình học vi kênh bên trong tấm quan trọng hơn bất cứ thứ gì nhìn thấy từ bên ngoài. Chiều rộng, chiều sâu và độ dày thành kênh kiểm soát cả điện trở nhiệt và tổn thất áp suất — và tổn thất áp suất quyết định bạn phải trả bao nhiêu cho bơm.
Đồng so với nhôm: sự phân chia trung thực
Sử dụng đồng ở nơi nhiệt tập trung và không gian hạn chế: tấm đế, thành ống dẫn nhiệt, vỏ buồng hơi và chồng cánh skiving trong tản nhiệt low-profile cao cấp. Sử dụng nhôm ở nơi nhiệt đã được lan tỏa: chồng cánh trong tháp, giá đỡ, vỏ che và vỏ đùn. Thiết kế đế đồng-cánh nhôm nắm bắt phần lớn lợi ích với một phần khối lượng. Chồng cánh đồng nguyên chất tồn tại, nhưng chúng nặng, đắt và thường là quyết định tiếp thị hơn là kỹ thuật.
Làm thế nào để định cỡ chồng cánh và quạt cùng nhau?
Hình học cánh và lựa chọn quạt là một quyết định, không phải hai.
- Khe cánh. Đối với quạt 120 mm ở 1500–2000 RPM, khe 1.2–1.8 mm là điểm tối ưu. Nhỏ hơn 1.0 mm làm tăng nhu cầu áp suất tĩnh mạnh và bám bụi nhanh hơn.
- Độ dày cánh. Nhôm 0.3–0.5 mm là điển hình cho cánh dập. Mỏng hơn tiết kiệm khối lượng và chi phí nhưng giảm dẫn nhiệt dọc theo cánh.
- Chiều cao và số lượng cánh. Tổng diện tích bề mặt là mục tiêu; chồng cánh cao hơn với cùng dấu chân tăng diện tích nhưng cũng tăng trở lực đường khí.
- Đường cong quạt. Khớp đường cong áp suất-lưu lượng của quạt với trở kháng của chồng cánh. Quạt CFM cao, áp suất thấp trên chồng cánh dày đặc là lỗi phổ biến và tốn kém.
Đối với ứng dụng công nghiệp và rack, logic tương tự áp dụng với các ràng buộc khác — bụi, rung, nhiệm vụ 24/7 và thường chiều cao cố định 1U hoặc 2U. Trong những trường hợp đó, tản nhiệt low-profile có ống dẫn với quạt thổi áp suất tĩnh cao thường tốt hơn tản nhiệt mở lớn hơn không thể lấy khí sạch.
Nếu bạn vẫn đang ở giai đoạn ý tưởng, tạo một hoặc hai mẫu vật lý sớm rẻ hơn nhiều so với việc phát hiện vấn đề khe cánh sau khi làm khuôn. Cách thực hiện một bản mẫu tản nhiệt theo yêu cầu bao gồm những gì cần chỉ định để mẫu đầu tiên thực sự đại diện.
BQUQ sản xuất gì cho các chương trình tản nhiệt CPU?
BQUQ vận hành bốn dây chuyền sản xuất trong một nhà máy tại Dongguan theo ISO9001: gia công CNC, dập kim loại, lò xo theo yêu cầu và sản xuất tản nhiệt. Đối với các chương trình tản nhiệt CPU và làm mát điện tử, điều đó có nghĩa là tấm đế, chồng cánh, giá đỡ và phần cứng gắn kết đều có thể đến từ một nhà cung cấp thay vì bốn.
Năng lực liên quan đến thiết kế tản nhiệt:
- Gia công CNC đến ±0.005 mm trên tấm đế, tấm lạnh, khối gắn kết và vỏ buồng hơi, bao gồm kiểm soát độ phẳng trên bề mặt tiếp xúc TIM.
- Dập kim loại cho cánh tản nhiệt, tấm lưng, giá đỡ, kẹp và vỏ che, với khuôn dập liên hoàn cho khối lượng lớn.

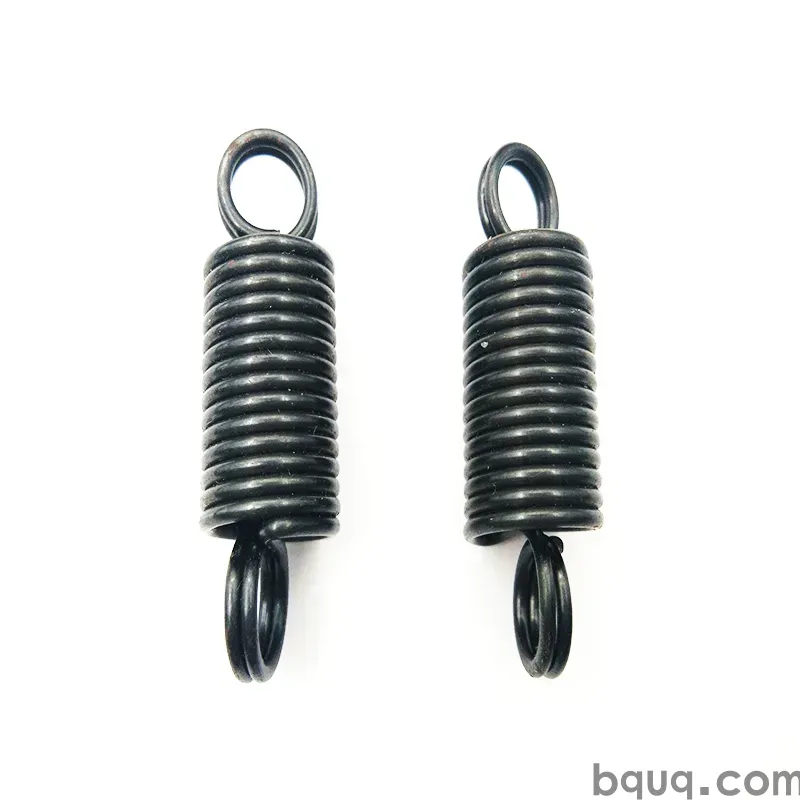

- Lò xo theo yêu cầu cho phần cứng gắn kết — dạng nén, xoắn và xoắn ốc giữ áp lực socket nhất quán mà không làm cong bo mạch quá mức.
- Lắp ráp tản nhiệt trên các cấu trúc đùn, skiving, cánh dập, cánh gấp và cánh liên kết, cộng với các bản dựng đế đồng-cánh nhôm.
MOQ linh hoạt, vì vậy đơn hàng kỹ thuật 50 chiếc và đơn hàng sản xuất 50.000 chiếc đều qua cùng quy trình kiểm soát. Báo giá trả về trong 12 giờ làm việc.
Gửi gì để báo giá nhanh
1. Mô hình 3D hoặc bản vẽ 2D với kích thước và dung sai quan trọng.
2. TDP duy trì và đỉnh, cộng với nhiệt độ môi trường.
3. Ràng buộc về chiều cao, dấu chân và lỗ gắn kết.
4. Ưu tiên vật liệu cánh, nếu có, và liên kết là hàn hay keo.
5. Hoàn thiện bề mặt: nhôm trần, anod hóa, đồng mạ niken hoặc vùng tiếp xúc được che.
6. Khối lượng hàng năm và liệu khấu hao khuôn có được chấp nhận không.
Với sáu mục đó, một đề xuất đối ứng có thể sản xuất thường trả về trong cùng ngày.
Câu hỏi thường gặp
H: Tản nhiệt khí dạng tháp hay AIO tốt hơn cho CPU 150 W?
Đ: Cả hai đều hoạt động. Tháp 5–6 ống dẫn nhiệt cao khoảng 155 mm thường giữ tải 150 W với một quạt 120 mm và không có bơm để hỏng. AIO 240 mm xử lý cùng tải với nhiệt độ đỉnh thấp hơn nhưng thêm tiếng ồn bơm, giao diện thứ hai và tuổi thọ hữu hạn. Chọn theo khe hở vỏ và mục tiêu tiếng ồn, không theo công suất danh nghĩa.
H: Tản nhiệt CPU low-profile thực sự cần bao nhiêu chiều cao?
Đ: Dự kiến 40–70 mm từ IHS đến đỉnh quạt cho các linh kiện 65–100 W. Dưới 40 mm bạn thường bị giới hạn ở 35–65 W trừ khi dùng buồng hơi hoặc quạt thổi có ống dẫn. Luôn đo đến tấm bên, không phải đến bo mạch chủ, và cho phép 2–3 mm cho dung sai socket và bo mạch.
H: Đồng có luôn tốt hơn nhôm trong tản nhiệt CPU không?
Đ: Không. Đồng dẫn nhiệt tốt hơn khoảng hai lần nhưng nặng hơn khoảng ba lần và đắt hơn. Đồng đáng giá ở nơi nhiệt tập trung — tấm đế, thành ống dẫn nhiệt, buồng hơi, chồng cánh skiving. Đối với chồng cánh, nhôm liên kết với đế đồng cho phần lớn hiệu năng với một phần khối lượng và chi phí.
H: Tôi nên chỉ định khe cánh nào cho quạt 120 mm?
Đ: Đối với quạt 120 mm chạy 1500–2000 RPM, khe 1.2–1.8 mm là điển hình và cho sự cân bằng tốt giữa diện tích bề mặt và luồng khí. Xuống dưới 1.0 mm làm tăng nhu cầu áp suất tĩnh, tăng tiếng ồn và bám bụi nhanh hơn. Trên 2.5 mm bạn mất diện tích bề mặt mà không tăng luồng khí đáng kể.
H: BQUQ có thể cung cấp cả tản nhiệt và phần cứng gắn kết không?
Đ: Có. Một nhà máy ISO9001 tại Dongguan vận hành gia công CNC, dập kim loại, lò xo theo yêu cầu và sản xuất tản nhiệt trên bốn dây chuyền, vì vậy tấm đế, cánh tản nhiệt, tấm lưng, kẹp và lò xo được giao như một bộ lắp ráp. Các chi tiết CNC giữ ±0.005 mm, MOQ linh hoạt và báo giá trả về trong 12 giờ làm việc.
