Khoảng cách cánh tản nhiệt cho đối lưu tự nhiên: Tìm điểm tối ưu
Trả lời ngắn: Đối với đối lưu tự nhiên trong không khí tĩnh ở mực nước biển, khoảng cách cánh tối ưu thực tế là khoảng 6 đến 10 mm cho cánh đứng cao dưới 50 mm, mở rộng lên 10 đến 15 mm khi chiều cao cánh vượt quá 75 mm. Vật lý rất đơn giản: khe hẹp làm tăng diện tích bề mặt nhưng bóp nghẹt luồng khí do lực nổi, khiến nhiệt trở ngừng cải thiện rồi tăng trở lại. Điểm khởi đầu phổ biến là khe khoảng 8 mm với cánh dày 1,5 đến 2 mm, sau đó tinh chỉnh bằng cặp nhiệt điện. BQUQ, nhà máy ISO9001 tại Dongguan, gia công và đùn tản nhiệt đạt ±0,005 mm trên các đặc điểm CNC và báo giá trong 12 giờ làm việc.
Tại sao khoảng cách cánh quan trọng hơn trong đối lưu tự nhiên so với đối lưu cưỡng bức
Trong tản nhiệt làm mát bằng quạt, không khí được đẩy qua các kênh dù muốn hay không. Bạn có thể xếp cánh với bước 2 mm và vẫn di chuyển được không khí, vì quạt cung cấp áp suất. Đối lưu tự nhiên thì khác. Động lực duy nhất là lực nổi: không khí gần bề mặt cánh nóng giãn nở, trở nên nhẹ hơn và bay lên. Luồng khí bay lên kéo không khí mát hơn vào phía sau, và toàn bộ vòng tuần hoàn được dẫn động bởi chênh lệch áp suất chỉ vài phần pascal.
Áp suất dẫn động nhỏ bé đó là toàn bộ ngân sách. Mỗi milimét bạn cắt bớt khỏi khe cánh làm tăng lực cản nhớt và bóp nghẹt dòng chảy. Đến một điểm nào đó, diện tích bề mặt tăng thêm không còn đáng giá bằng luồng khí bị mất, và tổng nhiệt trở bắt đầu tăng. Đây là bài toán khoảng cách tối ưu kinh điển: có một cực tiểu thực sự trên đường cong nhiệt trở theo khe hở, và nó không nằm ở khe nhỏ nhất bạn có thể chế tạo.
Một mô hình tư duy hữu ích là ống khói. Ống khói rộng di chuyển nhiều không khí chậm; ống khói hẹp di chuyển ít không khí nhanh nhưng tổn thất ma sát cao. Các chồng cánh hoạt động tương tự, và điểm ngọt nằm ở nơi các lớp biên từ các cánh liền kề sắp hợp nhất.
Lớp biên là toàn bộ câu chuyện
Mỗi cánh đứng tạo ra một lớp biên nhiệt dày lên khi không khí di chuyển lên trên. Nếu các cánh cách xa nhau, mỗi cánh có lớp biên độc lập và không khí giữa chúng vẫn mát. Nếu các cánh quá gần, lớp biên từ cả hai thành gặp nhau ở giữa kênh, lõi không khí trở nên nóng, và đầu cánh ngừng làm việc hữu ích.
Quy tắc ngón tay cái rút ra từ đây: khe hở phải ít nhất gấp đôi độ dày lớp biên tại lối ra của cánh. Đối với không khí ở nhiệt độ điện tử điển hình, con số này rơi vào khoảng 6 đến 12 mm cho chiều cao cánh từ 25 đến 75 mm. Cánh rất ngắn có thể chạy hẹp hơn; cánh rất cao cần rộng hơn.
Khoảng cách cánh tối ưu cho đối lưu tự nhiên là bao nhiêu?
Không có một con số duy nhất, vì tối ưu phụ thuộc vào chiều cao cánh, áp suất không khí và mức tăng nhiệt bạn chấp nhận. Nhưng bảng dưới đây đưa ra các điểm khởi đầu thực tế phù hợp trong các vỏ thực tế ở hoặc gần mực nước biển.
| Chiều cao cánh (đứng) | Khe đề xuất | Độ dày cánh điển hình | Bước cánh (khe + độ dày) | Ghi chú |
|---|---|---|---|---|
| 15–25 mm | 4–6 mm | 1,0–1,5 mm | 5–7,5 mm | Cánh ngắn chịu được khe hẹp |
| 25–50 mm | 6–9 mm | 1,5–2,0 mm | 7,5–11 mm | Dải thụ động phổ biến nhất |
| 50–75 mm | 8–12 mm | 2,0–2,5 mm | 10–14,5 mm | Lớp biên dày lên nhanh |
| 75–120 mm | 12–18 mm | 2,5–3,0 mm | 14,5–21 mm | Hiệu ứng ống khói chiếm ưu thế |
| Trên 120 mm | 15–25 mm | 3,0–4,0 mm | 18–29 mm | Cân nhắc ống dẫn khói |
Đây là các giá trị chỉ dẫn cho không khí tĩnh ở nhiệt độ môi trường khoảng 20–25 °C và chênh lệch nhiệt độ cánh-môi trường 40–60 K. Nếu thiết bị của bạn nằm trong hộp nhựa kín, nếu nó chạy ở độ cao 3000 m, hoặc nếu cánh nằm ngang thay vì đứng, các con số sẽ thay đổi và bạn nên xác minh bằng đo lường.
| Điều kiện | Ảnh hưởng đến khe tối ưu | Điều chỉnh thực tế |
|---|---|---|
| Độ cao 2000 m+ | Không khí loãng hơn, lực nổi yếu hơn | Mở rộng khe 10–20% |
| Chồng cánh ngang | Dòng chảy bị cản trở bởi cánh | Mở rộng khe 20–30%, hoặc xoay |
| Vỏ kín | Tuần hoàn lại, khí vào ấm | Mở rộng khe và thêm lỗ thông hơi trên và dưới |
| Anod hóa đen có độ phát xạ cao | Bức xạ thêm đường song song | Khe có thể giữ ở mức thấp |
| Nhôm phay trần | Ít hỗ trợ bức xạ | Nghiêng về phía rộng hơn |
| Linh kiện nóng gần đó | Khí vào bị làm nóng trước | Mở rộng khe, dẫn khí vào |
Tại sao đường cong phẳng gần điểm tối ưu
Một sự thật đáng khích lệ cho nhà thiết kế: đường cong nhiệt trở gần điểm tối ưu khá phẳng. Di chuyển 20% ra khỏi khe hoàn hảo thường chỉ tốn vài phần trăm hiệu suất. Điều đó có nghĩa là bạn không cần nghiên cứu CFD để có kết quả tốt. Bạn cần tránh hai chế độ thất bại — khe quá hẹp khiến kênh bị tắc, và khe quá rộng khiến bạn lãng phí thể tích đã trả tiền.
Điều bạn không nên làm là sao chép một profile đùn đối lưu cưỡng bức vào thiết kế thụ động. Một profile bước 2 mm hoạt động tuyệt vời với quạt 40 mm sẽ kém hơn profile bước 9 mm trong không khí tĩnh, đôi khi kém hơn 30% hoặc hơn, vì các kênh hẹp đơn giản không thể duy trì dòng chảy do lực nổi.
Chiều cao cánh, độ dày và lan truyền đế tương tác như thế nào?
Khoảng cách cánh chỉ là một trong bốn biến số. Các biến còn lại là chiều cao cánh, độ dày cánh, và mức độ lan truyền nhiệt ngang qua đế trước khi nó đến được cánh.
Nhiệt trở lan truyền đế
Nếu nguồn nhiệt của bạn là một chip 10 mm vuông nằm trên tản nhiệt rộng 100 mm, phần lớn đế không làm gì cho đến khi nhiệt lan ra ngang. Đế dày lan truyền tốt hơn. Đối với tản nhiệt đối lưu tự nhiên, độ dày đế 5 đến 8 mm là phổ biến, và thường đáng giá hơn việc thêm cánh. Một kiểm tra hữu ích: nếu đế mỏng hơn khoảng một phần mười chiều rộng tản nhiệt, nhiệt trở lan truyền sẽ chiếm ưu thế và thêm cánh sẽ không giúp ích.
Hiệu suất cánh
Cánh cao, mỏng có hiệu suất ở đầu thấp hơn ở chân, vì đầu mát hơn. Hiệu suất cánh cho nhôm trong đối lưu tự nhiên thường nằm trong khoảng 0,75 đến 0,95. Nếu hiệu suất tính toán của bạn giảm xuống dưới khoảng 0,7, cánh quá cao hoặc quá mỏng cho công việc, và bạn nên đánh đổi chiều cao lấy chiều rộng hoặc chấp nhận chồng cánh ngắn hơn.
Độ dày và bước cánh
Cánh dày dẫn nhiệt tốt hơn nhưng cản trở nhiều không khí hơn. Trong đối lưu tự nhiên, sự đánh đổi thường được giải quyết theo hướng cánh mỏng hơn một chút và khe rộng hơn, vì luồng khí là nguồn tài nguyên khan hiếm. Độ dày cánh 1,5 đến 2,5 mm với khe 8 đến 12 mm là một phong bì khởi đầu cân bằng tốt cho nhôm đùn.
Chọn phương án sản xuất giữ được khe hở
Khi hình học đã được thiết lập, khe hở phải tồn tại qua sản xuất. Các quy trình khác nhau giữ dung sai khác nhau, và điều này quan trọng vì một khe danh nghĩa 8 mm thay đổi từ 6 đến 10 mm trên toàn bộ chồng cánh sẽ không hoạt động như một khe đồng nhất.
| Quy trình | Dung sai khe điển hình | Tốt nhất cho | Ghi chú |
|---|---|---|---|
| Đùn nhôm | ±0,3–0,8 mm trên bước | Profile thụ động dài, đồng nhất | Chi phí trên mét thấp nhất ở khối lượng lớn |
| Gia công CNC từ phôi | ±0,05 mm hoặc tốt hơn | Nguyên mẫu, hình học kiểu cánh skived, lô nhỏ | Tốt nhất cho khe hẹp, đã xác minh |
| Lắp ráp cánh dán | ±0,2–0,5 mm | Tỷ lệ khung rất cao, vật liệu hỗn hợp | Đường keo epoxy hoặc hàn quan trọng |
| Đúc khuôn | ±0,3–0,5 mm | Hình dạng 3D phức tạp, gờ tích hợp | Góc thoát khuôn hạn chế cánh mỏng |
| Skiving | ±0,1 mm | Cánh rất mỏng, dày đặc | Thường cho đối lưu cưỡng bức |
Đối với tản nhiệt thụ động nơi khe hở là biến thiết kế, đùn thường là câu trả lời đúng ở khối lượng lớn, và gia công CNC là câu trả lời đúng cho nguyên mẫu, khối lượng thấp, hoặc bất kỳ profile nào bạn muốn xác minh khe chính xác trước khi cam kết với khuôn. Bạn có thể xem các dòng sản phẩm có sẵn trên trang sản phẩm tản nhiệt và dải tản nhiệt đùn, hoặc xem tản nhiệt gia công CNC nếu hình học của bạn không thể đùn.
Lựa chọn hợp kim cũng quan trọng, dù ít hơn mọi người nghĩ. Nhôm đùn 6063 có độ dẫn nhiệt tuyệt vời và đùn sạch; 6061 gia công tốt hơn nhưng dẫn nhiệt ít hơn một chút. Sự khác biệt được đề cập sâu hơn trong so sánh của chúng tôi về hợp kim nhôm tản nhiệt.
Làm thế nào để kiểm tra và xác nhận điểm tối ưu?
Mô phỏng giúp bạn đến gần; cặp nhiệt điện cho bạn sự thật. Thử nghiệm rẻ và mất một buổi chiều.
1. Chế tạo hai hoặc ba biến thể. Cùng phong bì, khe khác nhau — ví dụ 6 mm, 9 mm và 12 mm. Gia công CNC lô nhỏ làm cho việc này khả thi về chi phí.
2. Gắn chúng giống hệt nhau. Cùng vật liệu giao diện nhiệt, cùng mô-men xoắn, cùng công suất gia nhiệt. Biến đổi giao diện có thể dễ dàng lấn át sự khác biệt khoảng cách cánh, vì vậy hãy giữ nó không đổi.
3. Chạy ở hướng thực tế. Cánh đứng, trong vỏ thực tế, với lỗ thông hơi thực tế. Thử nghiệm trên bàn trong không khí mở sẽ tâng bốc thiết kế khe hẹp.
4. Ngâm đến trạng thái ổn định. Đối lưu tự nhiên chậm. Cho phép 45 đến 60 phút, và ghi log cho đến khi mức tăng dưới 0,2 K trong 10 phút.
5. Ghi lại nhiệt độ môi trường, đế và đầu cánh. Chênh lệch đế-môi trường chia cho công suất đầu vào cho bạn nhiệt trở tính bằng K/W.
Nếu biến thể 9 mm thắng, bạn đã xác nhận mô hình. Nếu biến thể 6 mm thắng, cánh của bạn ngắn hoặc vỏ của bạn thông gió đặc biệt tốt. Dù sao, bạn đã có dữ liệu, đó là những gì thuộc về bảng thông số nhiệt bạn giao cho nhà cung cấp.
Lưu ý về bức xạ và bề mặt hoàn thiện
Ở nhiệt độ đối lưu tự nhiên, bức xạ không phải là sai số làm tròn. Bề mặt anod hóa đen với độ phát xạ khoảng 0,85 có thể mang 15 đến 25% tổng tải nhiệt ở mức tăng 50 K. Đường song song đó làm giảm hình phạt cho khe hơi hẹp, đó là một lý do tại sao tản nhiệt thụ động anod hóa đen thường chạy hẹp hơn so với nhôm trần. Nếu bạn đang so sánh bề mặt hoàn thiện, hãy chạy thử nghiệm với xử lý bề mặt cuối cùng được áp dụng.
Danh sách kiểm tra thiết kế trước khi gửi RFQ
- Cố định chiều cao cánh trước; nó đặt phạm vi khe.
- Bắt đầu với khe 8 mm, cánh 2 mm, đế 5 mm cho tản nhiệt thụ động cao 50 mm điển hình.
- Mở rộng khe cho độ cao, gắn ngang, hoặc vỏ kín.
- Giữ hiệu suất cánh trên 0,7; nếu không, rút ngắn cánh.
- Xác nhận lan truyền đế không phải là nút thắt trước khi thêm cánh.
- Chỉ định dung sai khe, không chỉ danh nghĩa, trên bản vẽ.
- Thử nghiệm hai hoặc ba khe trong vỏ thực tế trước khi làm khuôn.

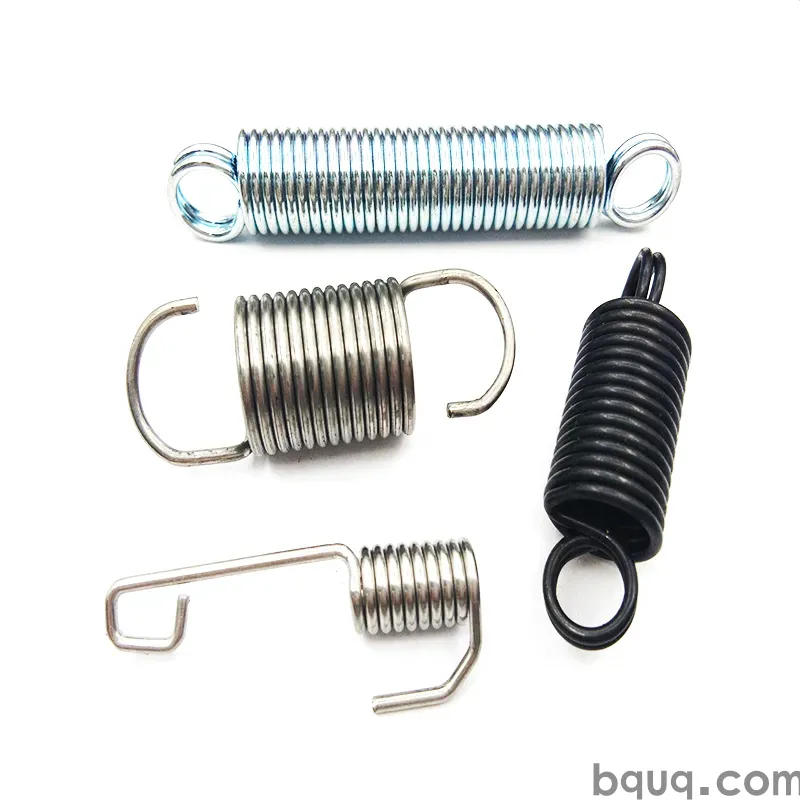

BQUQ vận hành bốn dây chuyền sản xuất trong một nhà máy tại Dongguan bao gồm gia công CNC, dập kim loại, lò xo theo yêu cầu và sản xuất tản nhiệt, với quản lý chất lượng ISO9001 và MOQ linh hoạt. Gửi hình học và nhiệt trở mục tiêu của bạn và chúng tôi sẽ trả lời báo giá trong 12 giờ làm việc.
Câu hỏi thường gặp
H: Khoảng cách cánh tốt nhất cho tản nhiệt đối lưu tự nhiên là gì?
Đ: Đối với hầu hết tản nhiệt điện tử thụ động với cánh đứng cao 25–75 mm, 8–12 mm là khe tối ưu thực tế trong không khí tĩnh ở mực nước biển. Cánh ngắn hơn có thể chạy 4–6 mm; chồng cánh cao hơn cần 12–18 mm. Đường cong phẳng gần điểm tối ưu, vì vậy vài milimét theo hướng nào cũng chỉ tốn một tỷ lệ nhỏ hiệu suất.
H: Tại sao thêm nhiều cánh đôi khi làm tản nhiệt thụ động kém hơn?
Đ: Vì đối lưu tự nhiên hầu như không có áp suất dẫn động. Khe hẹp làm tăng lực cản nhớt, lớp biên từ các cánh liền kề hợp nhất, và không khí trong kênh trở nên nóng và ngừng mang nhiệt đi. Diện tích bề mặt tăng nhưng luồng khí hữu ích giảm nhanh hơn, vì vậy nhiệt trở tăng thay vì giảm.
H: Khoảng cách cánh có thay đổi theo độ cao không?
Đ: Có. Không khí loãng hơn làm giảm lực nổi, vì vậy áp suất dẫn động giảm và kênh dễ bị tắc hơn. Như một hướng dẫn thô, mở rộng khe 10–20% cho lắp đặt trên 2000 m, và xác minh bằng thử nghiệm nếu thiết kế gần ngưỡng nhiệt hoặc vỏ kín.
H: Cánh tản nhiệt thụ động nên đứng hay ngang?
Đ: Đứng, luôn luôn, nếu bạn có lựa chọn. Kênh đứng cho phép lực nổi dẫn dòng khói sạch từ dưới lên trên. Cánh ngang giữ không khí lại trên bề mặt cánh và có thể tốn 20–30% hiệu suất. Nếu hướng sản phẩm cố định ngang, hãy mở rộng khe và thêm lỗ thông hơi rộng rãi bên dưới và bên trên.
H: Làm thế nào để chỉ định dung sai khoảng cách cánh trên bản vẽ?
Đ: Ghi rõ khe hoặc bước với dung sai rõ ràng, không chỉ danh nghĩa. Đùn thường giữ ±0,3–0,8 mm trên bước; profile gia công CNC có thể giữ ±0,05 mm hoặc tốt hơn. Dung sai chặt quan trọng nhất trên nguyên mẫu và lô nhỏ nơi bạn đang xác nhận một khe cụ thể.
