Trả lời ngắn gọn: Lò xo ô tô chia thành ba nhóm chức năng — lò xo xupap phải chịu hàng tỷ chu kỳ ứng suất cao, lò xo hồi vị phải cung cấp lực lặp lại qua hàng triệu hành trình ngắn, và lò xo cảm biến phải giữ tải chính xác, ổn định với hầu như không có hành trình. Lò xo xupap điển hình sử dụng dây thép tôi dầu hoặc crôm-silic với phun bi và đặt nóng; lò xo hồi vị thường dùng thép không gỉ hoặc dây nhạc; lò xo cảm biến thường dùng thép không gỉ để chống ăn mòn và ít nhiễu từ. BQUQ sản xuất cả ba loại trong một nhà máy ISO9001 tại Dongguan, giữ dung sai ±0,005 mm trên các linh kiện liên quan đến lò xo được gia công CNC và báo giá các chương trình lò xo theo yêu cầu trong vòng 12 giờ làm việc.

Lò xo ô tô thực sự làm gì bên trong xe?

Một chiếc xe hiện đại chứa hàng trăm lò xo. Hầu hết đều vô hình với người mua nhưng mỗi chiếc đều là bộ phận liên quan đến an toàn hoặc chức năng quan trọng. Chúng thuộc ba nhóm công việc chính:

• Lưu trữ và giải phóng năng lượng — lò xo xupap, lò xo ly hợp, lò xo hồi vị phanh.
• Giữ vị trí hoặc tải trước — lò xo cảm biến, lò xo đầu nối, lò xo ghế và trang trí.
• Đưa cơ cấu về trạng thái xác định — lò xo hồi vị bướm ga, lò xo hồi vị bàn đạp, lò xo hồi vị cơ cấu chấp hành.

Vấn đề kỹ thuật khác nhau cho từng loại. Lò xo xupap được yêu cầu chịu ứng suất chu kỳ cực lớn ở nhiệt độ cao. Lò xo hồi vị được yêu cầu rẻ, nhất quán và đáng tin cậy trong tuổi thọ dài với độ lệch nhỏ. Lò xo cảm biến được yêu cầu ổn định về kích thước và trơ về mặt hóa học, vì lò xo cảm biến bị trôi sẽ dẫn đến tín hiệu cảm biến bị trôi.

Tại sao ba nhóm được chỉ định khác nhau

Bảng đó là toàn bộ bài viết thu nhỏ. Mọi thứ bên dưới mở rộng từng hàng một.

Lò xo xupap: lò xo làm việc vất vả nhất trong động cơ

Lò xo xupap nằm giữa nắp xi lanh và bộ giữ, đóng xupap theo biên dạng cam hàng nghìn lần mỗi phút. Ở 6.000 vòng/phút trên động cơ bốn kỳ, mỗi lò xo xupap chu kỳ khoảng 3.000 lần mỗi phút — khoảng 180.000 chu kỳ mỗi giờ lái xe.

Lựa chọn vật liệu

Thép hợp kim crôm-silic (thường gọi là crôm-silic hoặc CrSi) là mặc định cho lò xo xupap động cơ xăng vì nó kết hợp độ bền mỏi cao với khả năng chống xệ tốt ở nhiệt độ cao. Thép carbon tôi dầu được dùng cho các ứng dụng ứng suất thấp và chi phí thấp hơn. Đối với các ứng dụng cực nặng hoặc nhiệt độ cao, các hợp kim đặc biệt xuất hiện, và chúng tôi đề cập đến nhóm đó riêng trong ghi chú về lò xo Hastelloy và Inconel.

Ba quy trình giúp lò xo xupap tồn tại

1. Phun bi — bắn phá bề mặt bằng hạt kiểm soát tạo ứng suất dư nén, làm chậm sự khởi tạo vết nứt mỏi. Đây là bước quy trình có đòn bẩy cao nhất trên lò xo xupap.

2. Đặt nóng (đặt nóng / scragging) — lò xo được nén đến chiều cao quy định ở nhiệt độ để các chu kỳ "biến dạng dư" đầu tiên xảy ra trong nhà máy, không phải trong động cơ. Chúng tôi mô tả cơ chế trong bài viết về quy trình đặt nóng.

3. Mài và định hướng — đầu kín và mài tạo bề mặt chịu lực phẳng và giữ lò xo vuông góc dưới tải.

Những gì cần chỉ định trên bản vẽ lò xo xupap

Dung sai trên là chỉ dẫn cho lò xo ô tô sản xuất. Dải chặt hơn có thể nhưng tốn kém và nên được biện minh bởi độ nhạy của động cơ, không phải thói quen.

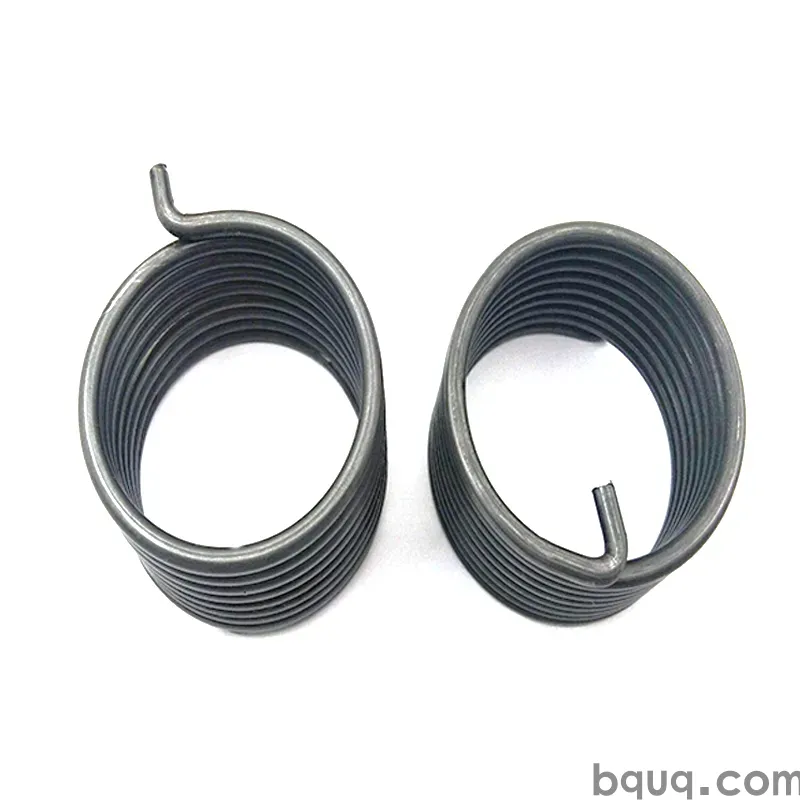

Lò xo hồi vị: bộ phận rẻ với chế độ hỏng đắt

Lò xo hồi vị có ở khắp nơi — thân bướm ga, bàn đạp phanh và ly hợp, cơ cấu phanh tay, chốt ghế, tay nắm cửa, cánh tay chấp hành, nắp cổng sạc EV. Chúng thường ứng suất thấp, nhưng cũng thường là bộ phận không ai tái xác nhận, đó chính là lý do chúng hỏng trên thực địa.

Ba rủi ro thực sự

• Biến dạng dư vĩnh viễn. Lò xo hồi vị bị nén đến cứng hoặc gần cứng trong quá trình lắp ráp mất chiều dài tự do và ngừng hồi vị. Đây là lỗi thiết kế, không phải lỗi sản xuất, và là khiếu nại phổ biến nhất về lò xo hồi vị mà chúng tôi thấy.
• Ăn mòn. Lò xo dưới gầm, khoang động cơ và khoang cửa gặp phun muối, ngưng tụ và hóa chất đường. Dây nhạc không mạ sẽ gỉ. Thép không gỉ hoặc thép carbon mạ là giải pháp.
• Mài mòn ở đầu. Lò xo hồi vị với đầu không mài cọ xát vào giá đỡ dập sẽ mài mòn cả hai bộ phận.

Chọn giữa dây nhạc, thép không gỉ và thép carbon mạ

Đối với lò xo hồi vị thép không gỉ độ bền cao, các mác hóa già kết tủa đáng giá; chúng tôi so sánh chúng trong hướng dẫn về thép lò xo 17-7PH.

Quy tắc thiết kế ngăn hỏng lò xo hồi vị

• Giữ độ lệch làm việc tối đa dưới khoảng 60–70% độ lệch tại chiều cao cứng. Giá trị cao hơn dễ gây biến dạng dư.
• Sử dụng đầu kín, và mài đầu nếu lò xo tựa trên bề mặt phẳng cứng.
• Chỉ định tải tại chiều dài xác định, không chỉ chiều dài tự do. Chỉ chiều dài tự do không kiểm soát lực mà cơ cấu thực sự cảm nhận.
• Cho lò xo một thanh dẫn hướng hoặc lỗ khoan để không bị oằn.

Lò xo cảm biến: tải chính xác, hành trình tối thiểu

Lò xo cảm biến là nhóm kém hấp dẫn nhất và nhạy cảm nhất với dung sai. Chúng xuất hiện trong cảm biến áp suất, cảm biến vị trí, cảm biến hành trình bàn đạp, cảm biến phát hiện ghế ngồi và hệ thống tiếp xúc đầu nối. Nhiệm vụ của chúng là giữ lực xác định chống lại phần tử cảm biến hoặc mục tiêu di động, với ít biến thiên nhất có thể qua nhiệt độ và tuổi thọ.

Tại sao chúng được chỉ định bằng thép không gỉ

Ba lý do chiếm ưu thế:

1. Chống ăn mòn — cảm biến sống trong khoang động cơ, hốc bánh xe và vị trí dưới gầm.

2. Độ từ thẩm thấp — thép không gỉ 302 và 304 thực tế không từ tính ở trạng thái ủ, nên chúng không làm nhiễu cảm biến Hall-effect hoặc cảm ứng.

3. Mô đun ổn định và độ rão thấp — tải không được trôi qua tuổi thọ xe 15 năm.

Điều gì thực sự kiểm soát độ chính xác lò xo cảm biến

• Dung sai đường kính dây. Độ cứng tỷ lệ với lũy thừa bậc bốn của đường kính dây. Sai số đường kính dây 1% tương đương sai số độ cứng khoảng 4%. Đây là lý do lò xo cảm biến yêu cầu kiểm soát dây đầu vào chặt hơn lò xo đa dụng.
• Kiểm soát đường kính cuộn. Độ cứng tỷ lệ nghịch với lập phương đường kính cuộn trung bình.
• Số vòng hoạt động. Độ cứng tỷ lệ nghịch với số vòng hoạt động — bài viết của chúng tôi về vòng hoạt động trình bày các quy tắc đếm, thường là nguồn gốc của sự không khớp RFQ.
• Điều kiện đầu. Đầu kín, mài, vuông góc cho chiều cao lắp đặt lặp lại nhất.
• Chỉ số ứng suất. Chỉ số lò xo cao (D/d) làm lò xo nhạy cảm với dịch chuyển kích thước nhỏ. Bài viết về chỉ số lò xo và ứng suất giải thích sự đánh đổi giữa chỉ số, ứng suất và khả năng sản xuất.

Dung sai tải: thực tế là gì

Dải là điển hình và phụ thuộc vào hình học, kích thước dây và liệu có áp dụng kiểm tra 100% hay không. Dải ±3% trên lò xo cảm biến nhỏ hầu như luôn ngụ ý phân loại tải 100% thay vì tuyên bố khả năng sản xuất thuần túy.

BQUQ sản xuất lò xo ô tô như thế nào

BQUQ là nhà máy sản xuất chính xác ISO9001 tại Dongguan, Trung Quốc, vận hành bốn dây chuyền sản xuất dưới một mái nhà: gia công CNC, dập kim loại, lò xo theo yêu cầu và sản xuất tản nhiệt. Sự kết hợp đó quan trọng cho công việc ô tô vì lò xo hiếm khi xuất xưởng một mình — nó xuất xưởng vào giá đỡ, bộ giữ, vỏ hoặc kẹp dập.

Quy trình cho một chương trình lò xo ô tô

1. Xem xét RFQ — bản vẽ, điểm tải, vật liệu, hoàn thiện bề mặt, sản lượng hàng năm. Báo giá phát hành trong vòng 12 giờ làm việc.

2. Phản hồi DFM — chúng tôi đánh dấu các vấn đề về chỉ số, ứng suất, biên chiều cao cứng và điều kiện đầu trước khi làm khuôn.

3. Chọn dây — lô được chứng nhận, với xác minh đường kính trên các chương trình lò xo cảm biến và xupap.

4. Cuộn — máy tạo hình lò xo CNC cho hình học nén, kéo và xoắn.

5. Nguyên công thứ cấp — ủ giảm ứng suất, phun bi, đặt nóng, mài đầu, mạ hoặc phủ bột.

6. Kiểm tra — kích thước, tải tại chiều dài, chiều dài tự do, độ vuông góc và khi cần, lấy mẫu mỏi hoặc phun muối.

7. Đóng gói và tài liệu — truy xuất nguồn gốc lô, báo cáo kiểm tra, gói tài liệu kiểu PPAP theo yêu cầu.

Nơi bốn dây chuyền kết hợp

Mua lò xo, giá đỡ dập và đế gia công từ một nhà máy loại bỏ các tranh luận về chồng dung sai xuất hiện khi ba nhà cung cấp đổ lỗi cho nhau.

Vật liệu và hoàn thiện cho dịch vụ lò xo ô tô

Hoàn thiện cho dịch vụ ô tô bao gồm mạ kẽm, kẽm-niken, niken, oxit đen và phủ bột. Độ dày lớp phủ phải được tính đến trong kích thước cuộn — lớp phủ 15 µm trên dây 1 mm là thay đổi đường kính 3% và dịch chuyển độ cứng đo được. Chúng tôi đề cập đến sự đánh đổi trong bài viết về mạ lò xo và phủ bột.

Thử nghiệm và xác nhận: những gì cần yêu cầu nhà cung cấp

Đối với các chương trình ô tô, gói kiểm tra thường quan trọng như bộ phận. Yêu cầu cơ bản hợp lý:

• Chứng nhận vật liệu với số lô nhiệt
• Báo cáo kích thước về đường kính dây, đường kính cuộn, chiều dài tự do và độ vuông góc
• Tải tại chiều dài chỉ định, với kích thước mẫu được nêu
• Độ cứng và, khi áp dụng, vi cấu trúc
• Xác minh độ phủ phun bi (cường độ Almen) cho lò xo xupap
• Giờ phun muối cho bộ phận phủ
• Thử nghiệm mỏi hoặc chu kỳ cho lò xo liên quan đến an toàn

Hãy rõ ràng về kích thước mẫu và tiêu chí chấp nhận trong RFQ. "Đã thử tải" mà không có kích thước mẫu và dải dung sai được nêu không phải là một chỉ định.

Câu hỏi thường gặp

H: Lò xo xupap ô tô thường được làm từ vật liệu gì?

Đ: Thép hợp kim crôm-silic là vật liệu lò xo xupap phổ biến nhất vì nó cân bằng tốt giữa độ bền mỏi, khả năng chống xệ và chi phí ở nhiệt độ động cơ cao. Thép carbon tôi dầu đáp ứng động cơ ứng suất thấp hơn, trong khi crôm-vanadi và hợp kim đặc biệt xuất hiện trong ứng dụng hạng nặng hoặc nhiệt độ cao. Hầu hết lò xo xupap sản xuất đều được phun bi và đặt nóng để ổn định tải trước khi đưa vào sử dụng.

H: Có thể thay lò xo hồi vị bằng phiên bản thép không gỉ mà không thiết kế lại không?

Đ: Không trực tiếp. Các mác thép không gỉ thường có mô đun thấp hơn và ứng suất cho phép khác với dây nhạc, nên thay thế trực tiếp thường thay đổi cả độ cứng và tải tại chiều dài. Nếu mục tiêu là chống ăn mòn, hoặc khớp độ cứng lò xo bằng cách điều chỉnh hình học cuộn, hoặc giữ thiết kế thép carbon và thêm mạ kẽm-niken hoặc phủ bột. Luôn kiểm tra lại biên chiều cao cứng sau bất kỳ thay đổi vật liệu nào.

H: Tại sao lò xo cảm biến cần dung sai chặt hơn các lò xo khác?

Đ: Vì cảm biến đọc lực mà lò xo tác dụng, nên biến thiên lò xo trở thành sai số đo. Độ cứng phụ thuộc vào lũy thừa bậc bốn của đường kính dây và lập phương đường kính cuộn, nên dịch chuyển kích thước nhỏ tạo ra dịch chuyển tải lớn. Do đó lò xo cảm biến được chế tạo từ lô dây chặt hơn, kiểm tra 100% tải tại chiều dài khi cần, và chỉ định bằng thép không gỉ độ từ thẩm thấp để tránh làm nhiễu phần tử cảm biến từ.

H: Mất bao lâu để nhận báo giá lò xo ô tô theo yêu cầu?

Đ: BQUQ phát hành báo giá trong vòng 12 giờ làm việc cho các RFQ lò xo theo yêu cầu tiêu chuẩn được gửi kèm bản vẽ, điểm tải, vật liệu, hoàn thiện và sản lượng hàng năm. Thời gian giao mẫu và nguyên mẫu phụ thuộc vào khuôn và sẵn có vật liệu, trong khi thời gian giao sản xuất phụ thuộc vào sản lượng và nguyên công thứ cấp như phun bi, đặt nóng hoặc mạ. Phản hồi DFM sớm rút ngắn toàn bộ chu kỳ hơn bất kỳ bước quy trình đơn lẻ nào.

H: Số lượng đặt hàng tối thiểu cho lò xo ô tô là bao nhiêu?

Đ: BQUQ làm việc với MOQ linh hoạt, nghĩa là mức tối thiểu thực tế phụ thuộc vào kích thước dây, khuôn và liệu có yêu cầu nguyên công thứ cấp hay không. Có thể sản xuất lô nguyên mẫu và xác nhận nhỏ, và giá đơn vị cải thiện khi sản lượng tăng. Đối với chương trình ô tô, chúng tôi khuyến nghị báo giá nguyên mẫu, xác nhận và sản lượng sản xuất cùng nhau để tuyến quy trình được cố định một lần và không thay đổi giữa các giai đoạn.
