Dập tôn siêu mỏng: 0,1 mm và nhỏ hơn
Trả lời ngắn: dập dải tôn ở 0,1 mm và nhỏ hơn là khả thi và phổ biến đối với tiếp điểm, tấm chắn và lá lò xo, nhưng các quy tắc thay đổi. Khe hở khuôn nên là 5–10% chiều dày mỗi bên, vì vậy ở 0,1 mm thì khoảng 0,005–0,010 mm. Cấp phôi phải chính xác tốt hơn 0,02 mm, dải tôn phải phẳng và thường được bôi trơn, và chất lượng mép giảm nhanh nếu khe hở sai. Dung sai đạt được điển hình là ±0,02 mm vào ngày tốt, và ±0,03–0,05 mm thường xuyên. Vật liệu, không phải máy dập, thường là yếu tố giới hạn.
Dưới khoảng 0,2 mm, dập không còn là vấn đề lực mà trở thành vấn đề chính xác. Lực ép cần để cắt đồng thau 0,1 mm là nhỏ; khó khăn là giữ dải tôn định vị, khuôn sắc và mép sạch, vì mọi thứ thu nhỏ cùng nhau. Đây là lĩnh vực của tiếp điểm, ngón EMI, shim, tấm chắn và lá lò xo siêu nhỏ, và nó đòi hỏi lập kế hoạch hơn là dùng sức mạnh.
Tại sao tôn mỏng lại khác biệt
Dải tôn mỏng hơn thì yếu hơn, phẳng hơn, dễ hư hỏng hơn và ít tha thứ cho sai số khe hở. Nó bị oằn nếu cấp phôi không nhất quán, cong nếu vật liệu có ứng suất dư, và rách nếu khe hở khuôn dù chỉ hơi rộng. Nó cũng dẫn nhiệt ra chậm, nên mài mòn dụng cụ thể hiện qua thay đổi chất lượng mép thay vì va đập. Máy dập chạy tôn dày thoải mái trở nên khó tính ngay khi cuộn tôn xuống dưới 0,15 mm.
Các mối quan hệ cốt lõi rất đơn giản. Lực cắt tỷ lệ với chiều dày, nên tôn mỏng cần ít lực ép. Nhưng khe hở giữa chày và cối cũng phải tỷ lệ với chiều dày, và ở 0,1 mm khe hở làm việc chỉ vài micron — một phạm vi đòi hỏi dụng cụ được mài, khớp cặp và mài sắc thường xuyên. Độ phẳng và tình trạng bề mặt dải tôn cũng quan trọng hơn, vì một vết oằn nhỏ trong cuộn tôn trở thành sai số kích thước trong chi tiết.
Khe hở khuôn và dụng cụ cho dải tôn mỏng
Con số quan trọng nhất là khe hở khuôn. Điểm khởi đầu thông thường là 5–10% chiều dày dải tôn mỗi bên, điều chỉnh theo vật liệu: nhôm và đồng thau mềm gần 5%, thép cứng hơn gần 10%.
| Chiều dày dải tôn | Khe hở mỗi bên | Chiều cao ba via dự kiến | Ghi chú |
|---|---|---|---|
| 0,05 mm | 0,003–0,005 mm | đến 0,01 mm | Cần dụng cụ rất sắc |
| 0,10 mm | 0,005–0,010 mm | 0,01–0,02 mm | Phạm vi tôn mỏng phổ biến |
| 0,15 mm | 0,008–0,015 mm | 0,02–0,03 mm | Chất lượng mép ổn định hơn |
| 0,20 mm | 0,010–0,020 mm | 0,02–0,04 mm | Chuyển sang dập thông thường |
| 0,30 mm | 0,015–0,030 mm | 0,03–0,05 mm | Phạm vi thoải mái |
Chỉ là giá trị tham khảo. Khi chiều cao ba via quan trọng, giải pháp thường là khuôn sắc và khe hở đúng thay vì nguyên công cắt gọt. Lựa chọn vật liệu cũng quan trọng — đồng photpho và đồng beri là phổ biến cho chi tiết dẫn điện mỏng vì chúng giữ được tiết diện mỏng trong khi vẫn hoạt động như lò xo, một điểm được đề cập trong hướng dẫn vật liệu tiếp điểm lò xo shrapnel.
Vật liệu dập tốt ở 0,1 mm
Không phải mọi hợp kim đều hoạt động tốt ở tôn mỏng. Những loại làm được đều có hạt mịn, chiều dày đồng đều và độ phẳng tốt từ máy cán.
| Vật liệu | Phạm vi chiều dày | Hành vi ở tôn mỏng | Ứng dụng điển hình |
|---|---|---|---|
| Đồng thau C2600/C2680 | 0,05–0,30 mm | Xuất sắc, mềm, mép sạch | Tấm chắn, tiếp điểm đơn giản |
| Đồng photpho C5210 | 0,05–0,25 mm | Lò xo xuất sắc, giữ hình dạng | Tiếp điểm lò xo, ngón |
| Đồng beri | 0,05–0,20 mm | Lò xo tuyệt vời, đắt | Tiếp điểm chu kỳ cao |
| Thép không gỉ SUS 301 | 0,05–0,20 mm | Khỏe, mài mòn khuôn | Hộp EMI, kẹp |
| Nhôm 1100/5052 | 0,10–0,30 mm | Mềm, dễ xước | Tấm chắn nhẹ |
Dải tôn mỏng thường được mua ở cỡ cán chính xác với dung sai chiều dày chặt. Nếu dung sai chiều dày của máy cán lỏng, kích thước chi tiết sẽ trôi ngay cả khi khuôn hoàn hảo, vì vậy chỉ định độ cứng nửa cứng và dung sai chiều dày chặt là đáng giá với mức phụ phí nhỏ — một điểm được đề cập trong hướng dẫn tồn kho cuộn tôn.
Cấp phôi, độ phẳng và xử lý
Dải tôn mỏng là vấn đề xử lý trước khi là vấn đề dập. Độ chính xác cấp phôi cần tốt hơn 0,02 mm, thường có nghĩa là bộ cấp phôi servo với trình tự nhả chốt dẫn hướng và kiểm soát vòng đủ để cuộn tôn không bao giờ bị giật. Bộ cấp phôi con lăn cơ khí có thể hoạt động nhưng gặp khó ở cỡ mỏng nhất. Dải tôn phải vào khuôn phẳng; bất kỳ độ cong cuộn hoặc độ vênh nào đều thể hiện qua sai lệch chốt dẫn hướng.
Bôi trơn quan trọng vì lý do khác ở tôn mỏng: ma sát giữa dải tôn và khuôn có thể kéo chi tiết ra khỏi vị trí hoặc làm nhòe mép. Dầu bôi trơn nhẹ, sạch, phủ thành màng kiểm soát là bình thường. Gạt và bộ tách phải được định cỡ để không để lại vết trên dải tôn. Và chi tiết phải được xử lý nhẹ nhàng sau khi ra khỏi khuôn, vì tiếp điểm 0,1 mm sẽ cong dưới ngón tay bất cẩn.
Dung sai, ba via và kiểm tra
Dung sai đạt được trên dải tôn 0,1 mm là khoảng ±0,02 mm trên đặc trưng được kiểm soát tốt và ±0,03–0,05 mm trên đường bao chung. Yêu cầu chặt hơn là có thể nhưng đòi hỏi dụng cụ khớp cặp, ổn định nhiệt độ và kỷ luật kiểm tra. Chiều cao ba via phải được chỉ định là tối đa, vì yêu cầu lỏng sẽ được đáp ứng bằng mép rẻ nhất mà khuôn có thể tạo ra.
Kiểm tra chi tiết mỏng tốt nhất là bằng quang học hoặc hệ thống thị giác, vì tiếp xúc cơ khí có thể làm chi tiết biến dạng. Báo cáo mẫu đầu tiên nên bao gồm chiều cao ba via, độ phẳng và bất kỳ góc tạo hình quan trọng nào. Khi chi tiết mỏng cũng là lò xo — một kết hợp phổ biến trong tiếp điểm — tải ở độ võng nhất định là kiểm tra chức năng thực sự, và nó được đo, không giả định. Để có chuẩn rộng hơn về những gì dập có thể giữ, xem dung sai dập kim loại.
Cách thiết kế cho tôn mỏng
Giữ các đặc trưng rộng rãi so với chiều dày. Bán kính uốn nhỏ hơn chiều dày dải tôn là yêu cầu nứt; dùng ít nhất một đến hai lần chiều dày. Tránh nhịp dài không được đỡ sẽ võng hoặc rung trong khi cấp phôi. Dùng chốt dẫn hướng ở vùng phế liệu thay vì trong chính chi tiết, để khung mang có thể được cắt bỏ. Giữ chi tiết càng đối xứng càng tốt để giảm cong. Và chỉ định hướng ba via, vì trên tiếp điểm mỏng mặt ba via có thể cần hướng về bề mặt tiếp xúc.

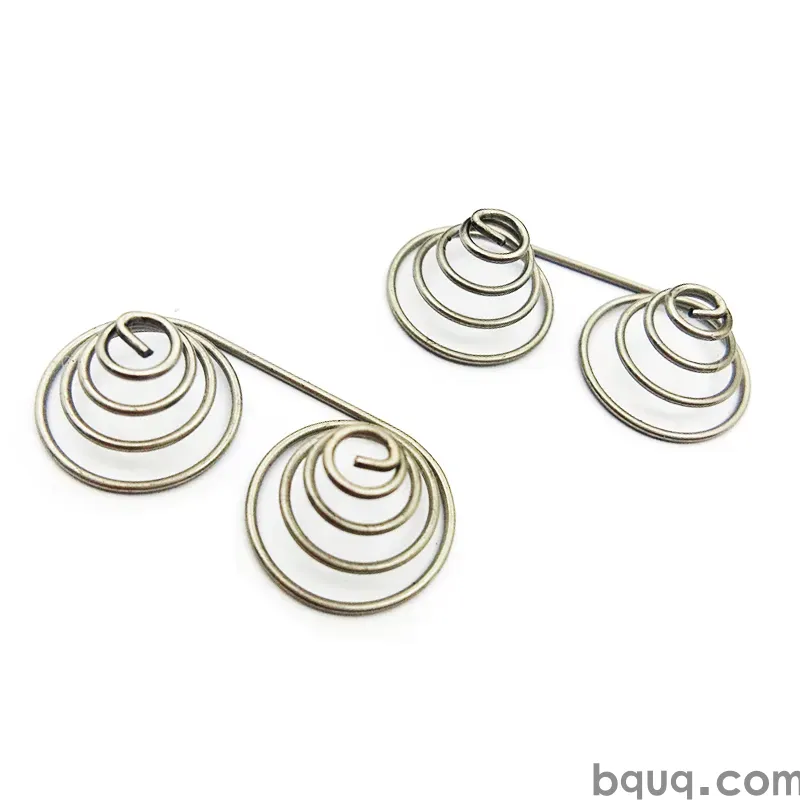

Khi chi tiết là tiếp điểm lò xo tinh hoặc tấm chắn siêu nhỏ, thiết kế thường kết hợp tôn mỏng với kiểm soát tạo hình chặt, đây chính là nơi nhà máy nguồn có kinh nghiệm cả dập và lò xo giúp ích. BQUQ vận hành dây chuyền dập tôn mỏng và lò xo theo yêu cầu trong cùng nhà máy tại Dongguan, vì vậy cuộc trao đổi về dung sai bao gồm chức năng hoàn thiện, không chỉ phôi.
Câu hỏi thường gặp
H: Bạn có thể dập kim loại mỏng đến 0,1 mm không?
Đ: Có. Chúng tôi thường dập đồng thau, đồng photpho, đồng beri và thép không gỉ từ khoảng 0,05–0,10 mm cho tiếp điểm, tấm chắn và lá lò xo, giữ khoảng ±0,02 mm trên các đặc trưng quan trọng.
H: Khe hở khuôn nào được dùng cho dải tôn 0,1 mm?
Đ: Khoảng 5–10% chiều dày mỗi bên, vì vậy khoảng 0,005–0,010 mm cho tôn 0,1 mm. Kim loại mềm hơn như đồng thau gần 5%, thép cứng hơn gần 10%.
H: Tại sao chi tiết dập tôn mỏng bị cong hoặc vênh?
Đ: Thường là ứng suất dư trong cuộn tôn, dòng vật liệu không đều trong quá trình tạo hình, hoặc độ phẳng dải tôn kém khi vào khuôn. Dùng dải tôn cán chính xác với dung sai chiều dày chặt và kiểm soát cấp phôi tốt sẽ loại bỏ phần lớn.
H: Làm thế nào để kiểm soát ba via trên chi tiết dập mỏng?
Đ: Khuôn sắc và khe hở đúng, với chiều cao ba via được chỉ định là tối đa trên bản vẽ. Khi mép sạch là quan trọng, việc loại ba via được thực hiện trong khuôn thay vì đánh bóng hàng loạt.
H: Dập tôn mỏng có đắt hơn không?
Đ: Chi phí mỗi chi tiết thấp ở khối lượng lớn, nhưng chi phí dụng cụ và kiểm soát quá trình cao hơn so với tôn dày vì khe hở và cấp phôi chặt hơn. Vật liệu chiếm phần nhỏ trong chi phí; chất lượng dụng cụ là yếu tố lớn hơn.
