Ống kẹp cho vật liệu mềm: Nhôm, Đồng thau và Nhựa
Trả lời ngắn gọn: Đối với nhôm, đồng thau và nhựa, hãy sử dụng ống kẹp có diện tích tiếp xúc lỗ lớn nhất có thể và chiều dài kẹp thực tế nhỏ nhất, đồng thời giới hạn áp lực kẹp để vật liệu biến dạng đàn hồi thay vì biến dạng dẻo. Trong thực tế, điều đó có nghĩa là dùng ống kẹp ER hoặc 5C với dung sai lỗ khoảng +0,02/0 mm trên phôi, độ đảo duy trì ở mức 0,01 mm TIR hoặc tốt hơn, và áp lực kẹp giảm 30–50% so với thép. Đối với chi tiết thành mỏng hoặc bề mặt đánh bóng, hãy chuyển sang má kẹp mềm chuyên dụng hoặc ống kẹp giãn nở. BQUQ gia công vật liệu mềm hàng ngày trên bốn dây chuyền sản xuất trong một nhà máy ISO9001 tại Dongguan, với báo giá trả về trong 12 giờ làm việc.
Vật liệu mềm không phải là công việc kẹp "dễ". Nhôm 6061 chảy dẻo ở khoảng 275 MPa, đồng thau 360 ở khoảng 310 MPa, và acetal hoặc POM ở 60–70 MPa — thấp hơn thép một bậc độ lớn. Một ống kẹp kẹp thép 4140 thoải mái sẽ để lại vết như khía trên bề mặt nhôm đánh bóng, làm méo ống đồng thau thành mỏng 1 mm, hoặc nghiền nát ống lót nylon. Cách khắc phục không phải là "kẹp mạnh hơn" hay "kẹp nhẹ hơn" một cách riêng lẻ; mà là khớp hình học tiếp xúc, áp lực và tình trạng bề mặt với điểm chảy dẻo của vật liệu.
Tại sao ống kẹp để lại vết trên vật liệu mềm?
Ống kẹp kẹp qua một vòng các phân đoạn rời rạc — thường từ 8 đến 12 đối với ống kẹp ER, 3 hoặc 6 đối với ống kẹp lò xo trên máy tiện tự động. Mỗi cạnh phân đoạn tập trung lực. Trên thép tôi cứng, ứng suất tiếp xúc chỉ nằm dưới giới hạn chảy. Trên nhôm 6061-T6, cùng ứng suất đó vượt quá giới hạn chảy cục bộ, do đó vật liệu chảy vài micron vào các khe giữa các phân đoạn và chi tiết ra khỏi máy với mô hình sọc dọc mờ.
Ba biến số quyết định mức độ rõ ràng của vết đó:
- Diện tích tiếp xúc. Ống kẹp có 12 phân đoạn phân bố tải tốt hơn ống kẹp có 6 phân đoạn. Ống kẹp tròn toàn phần tốt hơn ống kẹp lục giác hoặc vuông đối với chi tiết tròn.
- Áp lực kẹp. Mọi mâm cặp ống kẹp đều là một nêm. Siết quá chặt làm tăng lực hướng tâm nhanh hơn nhiều so với việc cải thiện độ bám.
- Độ hoàn thiện bề mặt của lỗ. Lỗ ống kẹp đánh bóng gương giảm xước do ma sát, điều này quan trọng trên hợp kim mềm, dính và trên nhựa bị chảy nguội.
Quy tắc thực tế: nếu bạn có thể thấy mô hình phân đoạn dưới độ phóng đại 10x, bạn đã vượt quá giới hạn đàn hồi và chi tiết đã biến dạng.
So sánh điểm chảy dẻo định hướng mọi quyết định
| Vật liệu | Độ bền chảy dẻo điển hình | Cửa sổ kẹp tương đối | Nguy cơ để lại vết |
|---|---|---|---|
| Nhôm 6061-T6 | ~275 MPa | Trung bình | Trung bình — sọc rõ |
| Nhôm 7075-T6 | ~500 MPa | Rộng hơn | Thấp–trung bình |
| Đồng thau dễ cắt C360 | ~310 MPa | Trung bình | Trung bình — đánh bóng |
| Thép không gỉ 304 (tham chiếu) | ~215 MPa (ủ) | Rộng (hóa cứng nguội) | Thấp |
| POM / acetal | ~65 MPa | Hẹp | Cao — chảy nguội |
| PEEK | ~100 MPa | Hẹp | Trung bình |
| Nylon / PA6 | ~75 MPa | Rất hẹp | Cao — từ biến |
Lưu ý rằng thép không gỉ 304 ủ có độ bền chảy dẻo thấp hơn nhôm 6061-T6, nhưng nó để lại vết ít hơn nhiều. Sự khác biệt là hóa cứng nguội: thép không gỉ cục bộ cứng lên dưới phân đoạn ống kẹp và chống lại sự chảy tiếp, trong khi nhôm và đồng thau tiếp tục biến dạng. Đây là lý do tại sao "vật liệu mềm" thực sự là cách nói tắt của "tốc độ hóa cứng nguội thấp."
Loại ống kẹp nào phù hợp với nhôm, đồng thau và nhựa?
Không có một loại ống kẹp tốt nhất duy nhất, nhưng có một thứ bậc rõ ràng cho từng họ vật liệu.
Ống kẹp ER cho phay và các nguyên công phụ
Ống kẹp ER (ER11 đến ER50) là lựa chọn mặc định cho nhôm và đồng thau trên máy phay hoặc mâm cặp ống kẹp. Chúng cung cấp độ đồng tâm tốt — 0,01 mm TIR là thông thường với đai ốc chất lượng — và thiết kế 8–12 phân đoạn phân bố tải hợp lý. Đối với nhôm, ER32 hoặc ER40 với lỗ đánh bóng là lựa chọn vững chắc. Đối với nhựa, ống kẹp ER hoạt động nhưng chỉ ở mô-men xoắn giảm; nhựa bị từ biến dưới tải duy trì, do đó độ bám có thể giảm trong chu kỳ dài.

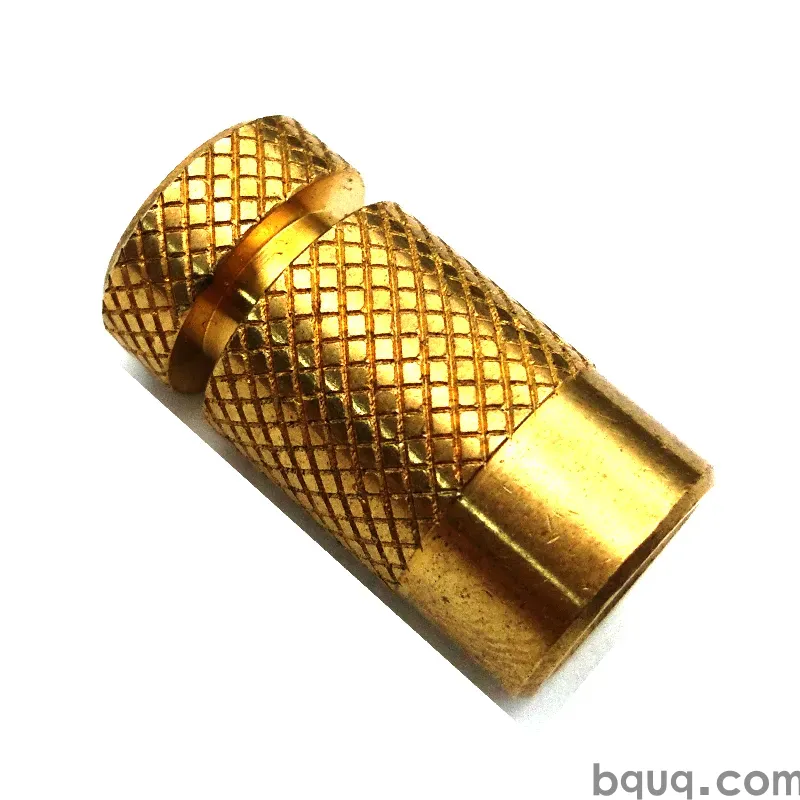

Ống kẹp 5C cho công việc tiện trên đồng thau và nhôm
Ống kẹp 5C là câu trả lời kinh điển cho chi tiết tiện đồng thau và nhôm. Thân 5C cứng vững, lỗ là hình tròn đầy đủ, và với phôi 5C khẩn cấp hoặc mềm, bạn có thể doa ống kẹp đến đường kính chi tiết chính xác — thường là cải tiến lớn nhất có sẵn. Ống kẹp 5C được doa đúng cỡ cho tiếp xúc gần 360° thay vì tiếp xúc cạnh phân đoạn.
Ống kẹp lò xo và bạc dẫn hướng kiểu Thụy Sĩ cho chi tiết nhỏ
Trên máy tiện kiểu Thụy Sĩ, bạc dẫn hướng chính là một ống kẹp, và đối với vật liệu mềm, nó là yếu tố quan trọng nhất trong thiết lập. Một bạc dẫn hướng bằng carbide hoặc thép tôi cứng chạy với khe hở 0,005–0,01 mm trên thanh đồng thau sẽ không để lại vết; một bạc dẫn hướng bị mòn với khe hở 0,03 mm sẽ cho phép thanh rung và tạo ra vết xoắn ốc. Đối với nhựa trên máy Thụy Sĩ, bạc dẫn hướng polymer hoặc đồng thau là phổ biến.
Má kẹp mềm và ống kẹp giãn nở cho bề mặt đã hoàn thiện
Khi một bề mặt đã được hoàn thiện — nhôm anod hóa, đồng thau đánh bóng, bề mặt thẩm mỹ có thể nhìn thấy — không có ống kẹp tiêu chuẩn nào an toàn. Sử dụng ống kẹp má kẹp mềm, ống kẹp lót urethane, hoặc trục gá giãn nở kẹp từ lỗ. Những loại này đánh đổi độ đồng tâm và lực kẹp để không để lại vết.
| Họ ống kẹp | Sử dụng tốt nhất cho vật liệu mềm | TIR điển hình | Nguy cơ để lại vết |
|---|---|---|---|
| ER (ER11–ER50) | Phay, khoan nhôm/đồng thau | 0,01 mm | Trung bình |
| 5C lỗ tròn | Chi tiết tiện đồng thau/nhôm | 0,01–0,02 mm | Thấp–trung bình |
| Phôi 5C doa đúng cỡ | Mọi vật liệu mềm, khối lượng lớn | 0,005–0,01 mm | Rất thấp |
| Ống kẹp lò xo (máy tiện tự động) | Chốt nhôm/đồng thau nhỏ | 0,01 mm | Trung bình |
| Bạc dẫn hướng Thụy Sĩ | Thanh đường kính nhỏ, nhựa | 0,005 mm | Thấp nếu khe hở đúng |
| Má kẹp mềm / lót urethane | Bề mặt thẩm mỹ đã hoàn thiện | 0,02–0,05 mm | Không đáng kể |
Làm thế nào để thiết lập áp lực kẹp cho vật liệu mềm?
Áp lực là nơi hầu hết các xưởng làm sai, theo cả hai hướng. Quá ít áp lực và chi tiết bị trượt, điều này tệ hơn một vết — nó làm hỏng chi tiết và có thể làm hỏng dụng cụ. Quá nhiều và bạn làm biến dạng phôi.
Đối với mâm cặp ống kẹp thủ công, "cảm giác" là không đáng tin cậy. Cách tiếp cận tốt hơn là làm việc từ độ bền chảy dẻo của vật liệu và diện tích tiếp xúc:
1. Ước tính diện tích tiếp xúc. Một ống kẹp lỗ 20 mm kẹp chi tiết dài 25 mm có khoảng 1.570 mm² tiếp xúc hình trụ danh nghĩa, nhưng các khe phân đoạn và vát giảm diện tích hiệu dụng xuống có thể 60–70% của con số đó.
2. Nhắm mục tiêu 20–35% độ bền chảy dẻo làm ứng suất tiếp xúc. Điều này giữ bạn trong vùng đàn hồi với biên độ cho rung động.
3. Chuyển đổi thành lực và thiết lập mâm cặp. Đối với mâm cặp thủy lực hoặc khí nén, đây là cài đặt áp suất. Đối với mâm cặp thủ công, sử dụng cờ lê lực trên thanh kéo hoặc đai ốc — một đại diện có thể lặp lại cho áp lực.
Đối với chi tiết nhôm 6061-T6 20 mm, ứng suất tiếp xúc hướng tâm mục tiêu khoảng 70 MPa trên diện tích hiệu dụng ~1.000 mm² cho khoảng 70 kN lực hướng tâm — nhưng điều này được phân bố trên toàn chu vi, do đó tải trên mỗi phân đoạn có thể quản lý được. Con số chính xác phụ thuộc vào hình học ống kẹp của bạn; hãy coi đây là điểm khởi đầu chỉ dẫn và xác minh bằng cắt thử.
Hướng dẫn áp lực thực tế theo vật liệu
| Vật liệu | Áp lực kẹp tương đối so với thép | Ghi chú |
|---|---|---|
| Nhôm 7075-T6 | 70–80% | Độ bền chảy dẻo cao hơn, chịu được nhiều hơn |
| Nhôm 6061-T6 | 50–65% | Giảm cho thành mỏng |
| Đồng thau C360 | 50–65% | Đánh bóng thay vì lõm |
| POM / acetal | 25–40% | Nguy cơ từ biến trong chu kỳ dài |
| PEEK | 35–50% | Khả năng chống từ biến tốt hơn |
| Nylon / PA6 | 20–35% | Từ biến cao nhất, làm mát nếu có thể |
Đây là các cài đặt tương đối, không phải áp suất tuyệt đối. Thiết lập đường cơ sở trên một chi tiết phế, kiểm tra dưới độ phóng đại và điều chỉnh.
Còn độ đảo và độ đồng tâm thì sao?
Độ đảo quan trọng hơn trên vật liệu mềm so với vật liệu cứng, vì một lý do phản trực giác: chi tiết mềm bị lệch dưới lực cắt, và độ đảo khuếch đại độ lệch đó. Độ đảo 0,02 mm TIR trên ống nhôm thành mỏng 1 mm có thể tạo ra 0,05 mm biến thiên độ dày thành sau khi tiện, vì dụng cụ đẩy thành mỏng ra thay vì cắt sạch.
Duy trì độ đảo ở 0,01 mm TIR hoặc tốt hơn cho công việc vật liệu mềm. Điều đó có nghĩa là:
- Một côn ống kẹp sạch, không hư hỏng — một phoi nhúng trong côn làm độ đảo lệch đi vài micron.
- Đai ốc được siết đúng lực, không siết quá chặt. Siết quá lực đai ốc ER làm biến dạng ống kẹp và tăng độ đảo.
- Ống kẹp khớp với đường kính thanh hoặc chi tiết thực tế, không phải cỡ danh nghĩa gần nhất. Ống kẹp ER có phạm vi thu 1 mm; sử dụng ống kẹp 12 mm trên chi tiết 11,2 mm là yêu cầu độ đồng tâm kém và độ bám không đều.
Đối với chi tiết thành mỏng cụ thể, tương tác giữa độ đảo và độ lệch thành là nguồn sai số chính — xem ghi chú của chúng tôi về kẹp ống kẹp cho chi tiết thành mỏng để biết hình học đầy đủ.
Mài mòn ống kẹp thay đổi kết quả vật liệu mềm như thế nào?
Ống kẹp bị mòn là vấn đề vật liệu mềm trước khi là vấn đề vật liệu cứng. Mài mòn thể hiện như:
- Bề mặt lỗ bị đánh bóng hoặc xước — ma sát tăng, vết xấu hơn.
- Khe phân đoạn mở rộng — diện tích tiếp xúc giảm, do đó bạn bù bằng nhiều áp lực hơn, gây nhiều vết hơn.
- Mài mòn côn — độ đảo tăng, và ống kẹp không còn ngồi lặp lại được.
Kiểm tra ống kẹp được sử dụng trên nhôm và đồng thau hàng tháng, hoặc mỗi 5.000–10.000 chu kỳ. Giữ ống kẹp lên ánh sáng: nếu bạn có thể thấy ánh sáng qua các khe phân đoạn khi chi tiết được lắp vào, ống kẹp đã mòn. Hướng dẫn của chúng tôi về mô hình mài mòn ống kẹp bao gồm các dấu hiệu cụ thể cần tìm.
Đối với nhựa, mài mòn ít liên quan đến ống kẹp hơn và nhiều hơn về nhiễm bẩn. Phoi và bụi nhựa nhúng vào lỗ và hoạt động như chất mài mòn. Làm sạch ống kẹp giữa các công việc, và giữ một bộ chuyên dụng cho nhựa nếu khối lượng biện minh.
Khi nào nên chuyển sang giải pháp vật liệu mềm chuyên dụng?
Ống kẹp tiêu chuẩn có giới hạn. Chuyển khi bất kỳ điều nào sau đây áp dụng:
- Chi tiết là thẩm mỹ hoặc đã hoàn thiện.
- Độ dày thành dưới 1,5 mm trên nhôm hoặc đồng thau, hoặc dưới 3 mm trên nhựa.
- Vật liệu là polymer độ cứng thấp, bọt, hoặc composite.
- Thời gian chu kỳ đủ dài để từ biến trở thành yếu tố (thường trên 5 phút kẹp duy trì).
- Khối lượng đủ cao để ống kẹp doa đúng cỡ hoàn vốn.
Các tùy chọn chuyên dụng bao gồm phôi 5C doa đúng cỡ, ống kẹp lót urethane, trục gá giãn nở, và má kẹp mềm được gia công theo biên dạng chi tiết. Mỗi loại đánh đổi thời gian thiết lập để có độ lặp lại và không để lại vết.
Khớp giải pháp với công việc
| Tình huống | Cách tiếp cận đề xuất |
|---|---|
| Chi tiết tiện nhôm, thành 3 mm | Ống kẹp 5C doa đúng cỡ |
| Chốt đồng thau, khối lượng lớn | Ống kẹp lò xo, áp lực giảm |
| Nhôm anod hóa, thẩm mỹ | Ống kẹp lót urethane hoặc má kẹp mềm |
| Ống lót POM, thành 2 mm | Trục gá giãn nở, áp lực thấp |
| Thanh đồng thau Thụy Sĩ, 6 mm | Bạc dẫn hướng carbide, khe hở 0,005 mm |
| Chi tiết mềm khối lượng thấp hỗn hợp | Ống kẹp ER, lỗ đánh bóng, mô-men xoắn giảm |
Bản thân mâm cặp ống kẹp có quan trọng không?
Có — đáng kể. Ống kẹp chỉ tốt bằng mâm cặp đóng nó. Hai yếu tố chi phối:
Cơ chế đóng. Mâm cặp thủy lực hoặc khí nén áp dụng lực đều và lặp lại, đó chính xác là những gì vật liệu mềm cần. Mâm cặp đai ốc thủ công phụ thuộc vào mô-men xoắn của người vận hành, thay đổi. Nếu bạn chạy vật liệu mềm với khối lượng lớn, mâm cặp trợ lực đáng đầu tư. Xem dải mâm cặp trợ lực cho máy Thụy Sĩ của chúng tôi cho các tùy chọn nhỏ gọn được sử dụng trên máy tiện đầu trượt.
Tình trạng và hình học côn. Mâm cặp ống kẹp có côn mòn hoặc hư hỏng sẽ không đóng ống kẹp đều, tạo ra độ bám hình thùy chỉ để lại vết trên hai hoặc ba phân đoạn. Kiểm tra côn bằng xanh Prussian mỗi lần thay ống kẹp.
Đối với phay, giá đỡ cũng quan trọng không kém: một mâm cặp ống kẹp ER với đai ốc cân bằng và lỗ đánh bóng cho kết quả tốt hơn đáng kể trên nhôm so với giá đỡ thông thường.
Ghi chú về thanh phôi và bạc dẫn hướng
Đối với công việc kiểu Thụy Sĩ trên đồng thau và nhôm, bạc dẫn hướng là điểm tiếp xúc đầu tiên và là nơi đầu tiên xuất hiện vết. Lỗ bạc phải khớp chặt với đường kính thanh — thường khe hở 0,005–0,01 mm cho đồng thau, hơi nhiều hơn cho nhôm để cho phép giãn nở nhiệt. Bạc quá chặt sẽ kẹt và xước thanh; quá lỏng và thanh rung, tạo ra vết xoắn ốc và độ đồng tâm kém.
Bạc polymer và đồng thau phổ biến cho nhựa trên máy Thụy Sĩ. Chúng mòn nhanh hơn carbide nhưng không bao giờ để lại vết.
BQUQ tiếp cận kẹp vật liệu mềm như thế nào
BQUQ chạy gia công CNC đến ±0,005 mm, dập kim loại, lò xo theo yêu cầu và sản xuất tản nhiệt trên bốn dây chuyền sản xuất trong một nhà máy tại Dongguan, theo ISO9001. Các công việc vật liệu mềm — vỏ nhôm, phụ kiện đồng thau, linh kiện POM và PEEK — là thường ngày, và kẹp được chỉ định cho từng công việc thay vì mặc định.
Vì nhà máy là nguồn trực tiếp, chúng tôi có thể doa một ống kẹp chuyên dụng cho hình học chi tiết của bạn mà không có phụ phí dụng cụ bên thứ ba. MOQ linh hoạt, do đó một lô vật liệu mềm khối lượng thấp là khả thi, và báo giá trả về trong 12 giờ làm việc.
Câu hỏi thường gặp
H: Tôi có thể sử dụng ống kẹp ER tiêu chuẩn trên nhôm mà không để lại vết không?
Đ: Có, trong giới hạn. Sử dụng ống kẹp ER lỗ đánh bóng có kích thước theo đường kính chi tiết thực tế, duy trì độ đảo ở 0,01 mm TIR, và giảm mô-men xoắn kẹp khoảng 35–50% so với thép. Kiểm tra chi tiết đầu tiên dưới độ phóng đại 10x. Nếu bạn thấy sọc phân đoạn, chi tiết đã chảy dẻo — chuyển sang ống kẹp doa đúng cỡ hoặc má kẹp mềm.
H: Ống kẹp tốt nhất cho chi tiết tiện đồng thau là gì?
Đ: Ống kẹp 5C, lý tưởng là doa đến đường kính chi tiết chính xác, là lựa chọn mạnh nhất cho đồng thau. Đồng thau đánh bóng thay vì lõm, do đó ống kẹp hơi mòn thể hiện như một vòng đánh bóng thay vì vết khía. Giữ lỗ sạch và duy trì áp lực ở 50–65% so với thép.
H: Làm thế nào để kẹp chi tiết nhựa mà không nghiền nát chúng?
Đ: Giảm áp lực kẹp xuống 20–40% đường cơ sở thép của bạn, tối đa hóa diện tích tiếp xúc, và giữ thời gian kẹp ngắn vì nhựa bị từ biến. Đối với chi tiết nhựa thành mỏng hoặc thẩm mỹ, sử dụng trục gá giãn nở kẹp từ lỗ, hoặc ống kẹp lót urethane. Làm mát chi tiết nếu thời gian chu kỳ dài.
H: Tại sao chi tiết nhôm của tôi ra hình oval?
Đ: Hầu như luôn là áp lực kẹp quá mức kết hợp với thành mỏng. Ống kẹp ép chi tiết thành hình ellipse, và lực cắt sau đó loại bỏ vật liệu không đều. Giảm áp lực, tăng diện tích tiếp xúc ống kẹp, và xem xét hỗ trợ lỗ bằng trục gá giãn nở trong khi tiện.
H: Tôi nên thay ống kẹp được sử dụng trên vật liệu mềm bao lâu một lần?
Đ: Kiểm tra hàng tháng hoặc mỗi 5.000–10.000 chu kỳ. Thay khi lỗ bị đánh bóng hoặc xước, khi khe phân đoạn mở rộng rõ ràng, hoặc khi độ đảo vượt quá 0,02 mm TIR. Vật liệu mềm tăng tốc mài mòn vì phoi nhúng vào lỗ và hoạt động như chất mài mòn — làm sạch ống kẹp giữa các công việc.
