Trả lời ngắn gọn: Làm lại tản nhiệt thành công là một quy trình ba giai đoạn được kiểm soát — tách bằng nhiệt ở 60-80 °C, loại bỏ hoàn toàn vật liệu giao diện nhiệt cũ bằng khăn lau không xơ với dung môi, sau đó gắn lại bằng TIM mới và quy trình kẹp hoặc đóng rắn được ghi lại. Thời gian dự kiến 15-40 phút cho mỗi cụm đối với mối nối dán và 5-10 phút đối với mối nối cơ khí. Điện trở nhiệt sau khi làm lại sạch thường nằm trong khoảng 5-15% so với bản gốc, miễn là đế tản nhiệt không bị cong và các lỗ gắn không bị trờn ren. Không bao giờ tái sử dụng keo tản nhiệt đã đóng rắn, và không bao giờ gắn lại tản nhiệt có độ phẳng đế đã lệch quá 0,05 mm.

Làm lại là phần của thiết kế nhiệt mà không ai đưa vào bảng dữ liệu. Tuy nhiên, mọi kỹ sư đã từng chế tạo nguyên mẫu, theo đuổi hàng trả về từ hiện trường, hoặc thay thế mô-đun LED giữa dự án cuối cùng đều phải đối mặt với cùng một nhiệm vụ: tháo tản nhiệt ra và gắn lại mà không biến một bộ phận đang hoạt động thành phế liệu.

Hướng dẫn này bao gồm các cơ chế thực tế của việc tháo và gắn lại tản nhiệt cho ba loại mối nối mà bạn sẽ thực sự gặp — keo tản nhiệt, băng tản nhiệt, và kẹp cơ khí với keo hoặc pad. Nó được viết cho người mua B2B, kỹ sư quy trình và kỹ thuật viên sửa chữa làm việc với tản nhiệt nhôm và đồng được cung cấp từ một nhà máy cũng gia công cơ khí.

Tại sao việc làm lại tản nhiệt thất bại thường xuyên hơn mức cần thiết

Hầu hết các thất bại khi làm lại đều bắt nguồn từ một trong bốn nguyên nhân gốc:

1. Hư hỏng nhiệt trong quá trình tháo. Cạy tản nhiệt đã dán ra khi nguội sẽ làm nứt chip, bong pad, hoặc tách lớp đồng trên PCB. Liên kết keo bền khi chịu cắt và yếu khi bị bóc — nhưng lực bạn tác dụng bằng tua vít là lực bóc cộng với uốn.

2. Cặn còn sót lại. Keo cũ hoặc keo tản nhiệt khô tạo thêm một lớp ký sinh dày 0,05-0,3 mm. Chỉ riêng điều đó có thể làm tăng gấp đôi điện trở giao diện.

3. Bề mặt tiếp xúc bị nhiễm bẩn hoặc oxy hóa. Dầu tay, cặn silicone và oxit nhôm đều làm tăng điện trở tiếp xúc.

4. Mất lực kẹp. Kẹp lò xo tái sử dụng, vít bị giãn, hoặc lỗ ren lại làm giảm áp lực tiếp xúc dưới điểm thiết kế.

Nếu bạn kiểm soát cả bốn, việc làm lại là một thao tác thường quy. Nếu bạn không kiểm soát được gì, bạn sẽ có một bộ phận vượt qua bài kiểm tra bật nguồn nhanh và hỏng ở giờ thứ 200.

Các loại mối nối là gì, và mỗi loại tháo ra như thế nào?

Quy tắc thực tế: độ bền liên kết càng cao, bạn càng cần nhiều nhiệt và phải làm càng chậm. Tốc độ là thứ làm hỏng các bộ phận.

Tản nhiệt dán bằng keo

Keo tản nhiệt kết cấu được thiết kế để chịu rung và chu kỳ nhiệt trong nhiều năm. Đó chính xác là điều khiến chúng khó tháo. Cách tiếp cận khả thi là đưa mối nối đến 60-80 °C — đủ nóng để làm mềm polymer, đủ mát để vẫn thấp hơn nhiều so với ngưỡng reflow hàn hoặc hư hỏng linh kiện. Một bàn gia nhiệt bên dưới bo mạch nhẹ nhàng hơn so với súng nhiệt ở trên, vì nó gia nhiệt toàn bộ mối nối đồng đều thay vì tạo điểm nóng trên tản nhiệt.

Khi đã ấm, tác dụng một chuyển động xoắn chậm thay vì cạy nhấc. Xoắn tải liên kết theo lực cắt, đó là nơi keo dán có thể dự đoán được. Nếu mối nối kháng lại, thêm nhiệt và chờ — không thêm lực.

Băng tản nhiệt và pad chuyển pha

Đây là những mối nối thân thiện nhất. Làm ấm đến 50-60 °C, sau đó bóc ở góc nông bằng nêm nhựa. Dụng cụ kim loại làm xước đế và tạo điểm tập trung ứng suất mà sau này xuất hiện như điểm khởi tạo vết nứt. Sau khi băng được tháo ra, cả hai bề mặt cần được lau bằng dung môi — keo nhạy áp để lại một màng dính sẽ không dẫn nhiệt.

Tản nhiệt kẹp cơ khí

Trường hợp đơn giản nhất, và là trường hợp mọi người trở nên lười biếng. Tháo ốc vít theo mẫu chéo, không tuần tự, để bạn không làm cong đế. Ghi lại tình trạng kẹp hoặc lò xo trước khi tháo. Một lò xo đã bị biến dạng vĩnh viễn sẽ không cung cấp áp lực tiếp xúc ban đầu khi tái sử dụng.

Làm thế nào để vệ sinh giao diện mà không làm hỏng bề mặt?

Vệ sinh là nơi chất lượng làm lại được quyết định. Mục tiêu là một bề mặt đồng nhất về mặt thị giác, khô và không có màng.

Hai chi tiết quan trọng hơn thương hiệu dung môi. Thứ nhất, sử dụng khăn mới cho mỗi lần lau — lau bằng khăn bị nhiễm bẩn chỉ phân phối lại dầu silicone. Thứ hai, không chạm vào bề mặt đã làm sạch bằng ngón tay trần. Dầu da là một chất gây nhiễm bẩn giao diện thực sự, và dấu vân tay trên đế tản nhiệt có thể đo được về mặt điện trở nhiệt.

Đối với tản nhiệt đồng, hãy lưu ý rằng bề mặt đồng oxy hóa nhanh hơn nhôm sau khi làm sạch. Nếu bạn không gắn lại trong vòng một giờ, hãy bảo quản bộ phận trong túi kín.

Làm thế nào để gắn lại tản nhiệt đúng cách?

Việc gắn lại tuân theo logic tương tự như bản gốc, với một ràng buộc bổ sung: bạn có thể đang làm việc với một tản nhiệt đã trải qua chu kỳ nhiệt.

Chọn vật liệu giao diện phù hợp

• Keo tản nhiệt — hiệu suất tốt nhất, yêu cầu lực kẹp, không phù hợp để lấp đầy khe hở trên 0,1 mm.
• Pad tản nhiệt — tha thứ cho sự biến đổi bề mặt, dễ làm lại lần nữa, hiệu suất thấp hơn keo.
• Vật liệu chuyển pha — dung hòa tốt, hoạt động như keo ở nhiệt độ vận hành và xử lý như pad trong quá trình lắp ráp.
• Keo tản nhiệt — chỉ khi không thể gắn cơ khí. Hãy coi đó là quyết định một chiều.

Kiểm soát đường liên kết

Mỏng hơn là tốt hơn, đến một điểm. Đường liên kết keo 0,025-0,075 mm là mục tiêu hợp lý cho bề mặt gia công. Nhiều vật liệu hơn không có nghĩa là dẫn nhiệt tốt hơn — nó có nghĩa là điện trở khối lớn hơn. Đối với keo dán, tuân theo đường liên kết được chỉ định của nhà sản xuất; ép mối nối quá mỏng có thể làm thiếu keo và tạo khoảng trống.

Khôi phục lực kẹp

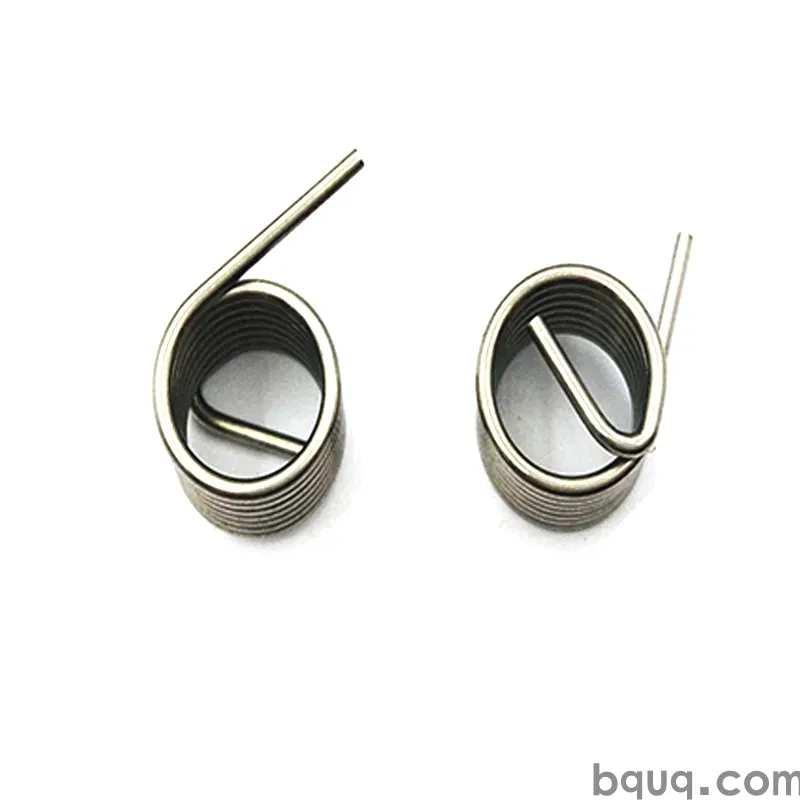

Nếu thiết kế ban đầu sử dụng kẹp lò xo hoặc vít, hãy thay thế phần cứng tiêu hao. Vít tái sử dụng với ren biến dạng sẽ không giữ mô-men xoắn. Lò xo tái sử dụng có thể đã giãn. Khi tản nhiệt được gia công CNC với lỗ ren, kiểm tra tình trạng ren trước khi lắp lại — một lỗ bị trờn ren trong đế nhôm là thương tích làm lại phổ biến, và có thể sửa chữa bằng helicoil nhưng không bằng vít dài hơn.

Đóng rắn và xác minh

Mối nối keo cần lịch trình đóng rắn đầy đủ theo chỉ định. Mối nối đóng rắn một phần có thể vượt qua kiểm tra chức năng và sau đó hỏng dưới chu kỳ nhiệt. Sau khi đóng rắn, xác minh bằng một lần ngâm nhiệt ngắn: chạy cụm ở công suất định mức và xác nhận chênh lệch case-đến-môi trường khớp với đường cơ sở của bạn. Tăng hơn 15% so với bản gốc có nghĩa là có gì đó trong xếp chồng bị sai.

Khi nào việc làm lại không đáng làm?

Làm lại là một quyết định chi phí cũng như kỹ thuật. Hãy bỏ qua khi:

• Đế tản nhiệt bị cong hoặc trường cánh bị nghiền nát. Việc làm thẳng cánh hiếm khi khôi phục diện tích bề mặt ban đầu một cách dự đoán được.
• Nền bị bong pad, mối hàn nứt, hoặc đồng tách lớp. Bạn đang sửa tản nhiệt, không phải bo mạch.
• Mối nối đã được hàn hoặc thiêu kết. Làm lại tại hiện trường không khả thi.
• Bộ phận là một cấu hình đùn chi phí thấp, nơi thay thế tốn ít hơn một giờ thời gian kỹ thuật viên.

Đối với các cụm có giá trị cao — tản nhiệt lõi đồng, đơn vị buồng hơi, hoặc đế gia công CNC theo yêu cầu với thông số độ phẳng chặt — làm lại gần như luôn là lựa chọn kinh tế tốt hơn. Một tản nhiệt gia công CNC thay thế với thông số độ phẳng đế ±0,005 mm cần thời gian gia công thực sự; phục hồi một cái tốt mất hai mươi phút.

Thiết kế để có thể làm lại ngay từ đầu

Nếu sản phẩm của bạn sẽ được bảo trì, hãy thiết kế mối nối để có thể tháo ra. Các biện pháp thực tế:

• Ưu tiên kẹp cơ khí hơn keo dán bất cứ nơi nào ngân sách nhiệt cho phép.
• Nếu cần keo, chỉ định loại có thể làm lại với nhiệt độ làm mềm xác định và ghi lại trong bản vẽ lắp ráp.
• Giữ đế tản nhiệt có thể tiếp cận — không có hạt keo chạy dưới linh kiện nhô ra.
• Chỉ định độ phẳng và độ hoàn thiện bề mặt trên bản vẽ để bộ phận thay thế thực sự vừa. Ghi chú độ phẳng đế 0,05 mm trên diện tích tiếp xúc là mặc định hợp lý cho giao diện gia công.
• Chuẩn hóa một họ TIM trên toàn bộ dòng sản phẩm để kỹ thuật viên dự trữ một dung môi và một vật liệu thay thế.

Những lựa chọn này không tốn gì ở giai đoạn thiết kế và tiết kiệm hàng giờ ở hiện trường. Chúng cũng tạo ra sự khác biệt giữa một chương trình sửa chữa hiệu quả và một chương trình âm thầm xuất xưởng các đơn vị biên. Hướng dẫn của chúng tôi về TIM pump-out bao gồm chế độ hỏng hóc liên quan nơi vật liệu giao diện di chuyển ra khỏi mối nối qua các chu kỳ nhiệt — đáng đọc cùng với bài này, vì một mối nối được làm lại với keo sai sẽ pump out nhanh hơn bản gốc.

Tìm nguồn tản nhiệt thay thế cho chương trình làm lại

Khi khối lượng làm lại đủ cao, mua tản nhiệt thay thế theo lô nhỏ thường rẻ hơn so với phục hồi cái cũ. Đây là nơi MOQ linh hoạt quan trọng. Một nhà máy chạy tản nhiệt đùn trên các cấu hình tiêu chuẩn thường có thể cung cấp lô thay thế nhanh chóng, trong khi một tản nhiệt theo yêu cầu với mẫu lỗ cụ thể và thông số độ phẳng cần một cửa sổ thiết lập ngắn.

Hai điều cần chỉ định trên bất kỳ đơn hàng thay thế nào, đặc biệt cho một chương trình làm lại:

1. Độ phẳng đế và độ hoàn thiện bề mặt, được đo trên diện tích tiếp xúc, không phải toàn bộ đế.

2. Tương thích vật liệu giao diện — nếu bản gốc sử dụng pad chuyển pha, không thay thế bằng keo mà không xác nhận lại ngân sách nhiệt.

Kiểm tra đầu vào cũng quan trọng ở đây. Bài viết của chúng tôi về kiểm tra chất lượng tản nhiệt bao gồm các kiểm tra phát hiện lô xấu trước khi đến dây chuyền lắp ráp. Đối với cụm gốc đồng, tản nhiệt lõi đồng giải thích nơi chi phí thêm mang lại hiệu suất và nơi không.

Câu hỏi thường gặp

H: Tản nhiệt được dán bằng keo tản nhiệt có thể tháo ra mà không làm hỏng bo mạch không?

Đ: Có, nếu bạn gia nhiệt mối nối đến 60-80 °C và tải nó theo lực cắt thay vì bóc. Một bàn gia nhiệt bên dưới bo mạch cung cấp gia nhiệt đồng đều hơn so với súng nhiệt. Xoắn chậm có hiệu quả; cạy bằng tua vít thường không. Bản thân tản nhiệt gần như luôn có thể tái sử dụng sau khi vệ sinh, nhưng phía PCB phụ thuộc vào lực bạn đã tác dụng và bo mạch được hỗ trợ tốt như thế nào.

H: Hiệu suất nhiệt giảm bao nhiêu sau một chu kỳ làm lại?

Đ: Thường cao hơn 5-15% điện trở giao diện so với bản gốc sạch, giả sử loại bỏ hoàn toàn cặn, TIM mới, và khôi phục lực kẹp. Suy giảm trên 15% thường chỉ ra bề mặt bị nhiễm bẩn, đế cong, hoặc mất áp lực kẹp chứ không phải bản thân việc làm lại. Đo chênh lệch case-đến-môi trường ở công suất định mức và so sánh với đường cơ sở để xác nhận.

H: Tôi có thể tái sử dụng pad tản nhiệt hoặc keo cũ không?

Đ: Không. Keo đã đóng rắn sẽ không liên kết lại đúng cách, và keo hoặc vật liệu pad đã qua sử dụng đã mất chất bay hơi và bị nhiễm bẩn bởi bụi và hạt oxit. Tái sử dụng nó là nguyên nhân phổ biến nhất khiến cụm được làm lại thất bại trong kiểm tra nhiệt. Vật liệu giao diện là vật tư tiêu hao — dự trù vật liệu mới cho mỗi chu kỳ làm lại.

H: Tôi nên dùng dung môi nào để vệ sinh bề mặt tản nhiệt?

Đ: Cồn isopropyl ở nồng độ 90% hoặc cao hơn là lựa chọn tiêu chuẩn và an toàn cho nhôm, đồng và hầu hết các lớp hoàn thiện PCB. Chất tẩy TIM chuyên dụng hoạt động tốt trên cặn gốc silicone. Tránh acetone trên bề mặt sơn hoặc anod hóa và trên nhiều loại nhựa. Sử dụng khăn không xơ mới cho mỗi lần lau, và không chạm vào bề mặt đã làm sạch bằng tay trần.

H: Làm thế nào để biết một tản nhiệt quá hư hỏng để làm lại?

Đ: Loại bỏ nếu đế bị cong vượt quá 0,05 mm độ lệch phẳng trên diện tích tiếp xúc, nếu cánh bị nghiền nát trên một phần đáng kể của trường, nếu lỗ gắn bị trờn ren vượt quá một lần sửa ren, hoặc nếu đế có vết nứt. Đối với cấu hình đùn chi phí thấp, so sánh chi phí thay thế với thời gian kỹ thuật viên — thay thế thường thắng.
