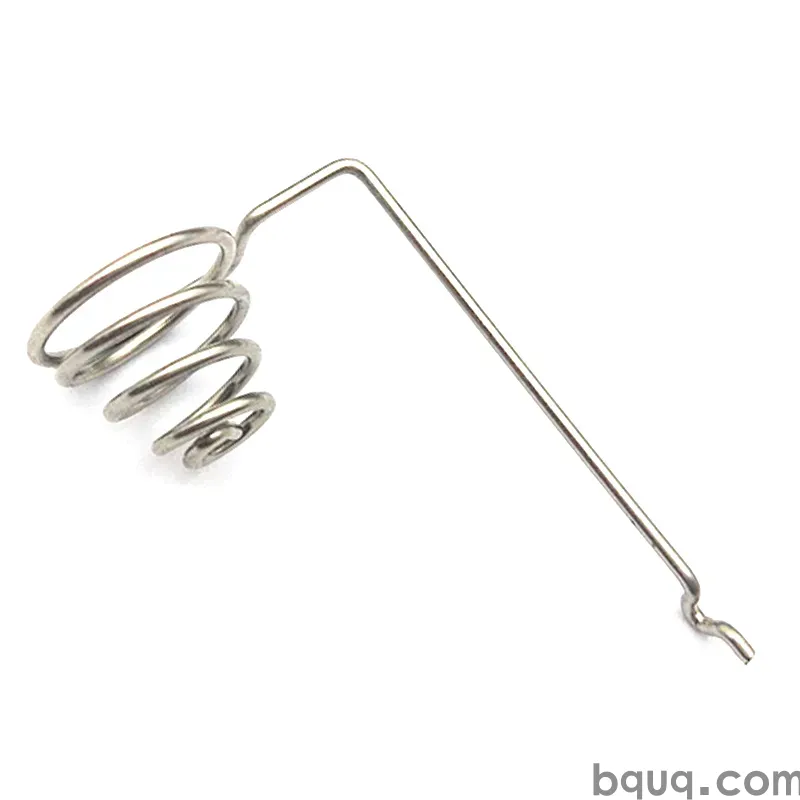

Linh kiện nối đất dập khuôn cho thiết bị điện tử
Trả lời ngắn gọn: linh kiện nối đất dập khuôn là các chi tiết kim loại nhỏ — kẹp, ngón đàn hồi, vòng đệm răng cưa và đầu vít — dùng để kết nối PCB, khung máy hoặc tấm chắn với điểm nối đất chung. Công việc của chúng có vẻ tầm thường nhưng yêu cầu điện lại rất nghiêm ngặt: giữ điện trở tiếp xúc thấp và ổn định, thường dưới khoảng 10 miliohm mỗi mối nối, qua nhiệt độ, rung động và ăn mòn trong suốt vòng đời sản phẩm. Những chi tiết khiến bài kiểm tra EMC hoặc an toàn thất bại hiếm khi là những chi tiết đắt tiền. Chúng thường là những tiếp điểm dập khuôn giá rẻ đã mất lực ép hoặc bị ăn mòn tại bề mặt tiếp xúc.
Nối đất là nơi thiết kế cơ khí và hiệu suất điện va chạm nhau. Một chiếc kẹp trông ổn trên bản vẽ có thể vượt qua kiểm tra thông mạch trên bàn thử nhưng vẫn thất bại trong thử nghiệm phun muối, hoặc mất lực tiếp xúc sau rung động và làm hở đường nối đất an toàn. Hướng dẫn này trình bày chức năng của linh kiện nối đất dập khuôn, vật liệu và lớp mạ nào giữ điện trở thấp, và cách thiết kế cũng như kiểm tra mối nối cho môi trường thực tế.
Tại sao linh kiện nối đất quan trọng trong thiết bị điện tử
Một mối nối đất phục vụ ba mục đích khác nhau. Về an toàn, nó cung cấp đường dẫn dòng sự cố có trở kháng thấp để ngắn mạch làm ngắt cầu dao thay vì làm nhiễm điện khung máy. Về EMC, nó cho dòng hồi lưu tần số cao một đường dẫn được kiểm soát để chúng không bức xạ. Về ESD, nó xả điện tích tĩnh về một tham chiếu xác định mà không làm hỏng các linh kiện nhạy cảm.
Mỗi mục đích có dung sai điện trở khác nhau. Nối đất an toàn phải chịu được dòng sự cố lặp lại; nối đất RF phải có trở kháng thấp ở hàng trăm MHz, điều này phụ thuộc vào hình học cũng như vật liệu. Đó là lý do tại sao kẹp nối đất là một chi tiết dập khuôn chính xác, không phải một giá đỡ: lực tiếp xúc, diện tích tiếp xúc và lớp mạ đều quyết định điện trở, và cả ba đều suy giảm do ăn mòn và giãn cơ học.
Các loại linh kiện nối đất dập khuôn
Họ linh kiện nối đất dập khuôn rộng hơn nhiều so với hầu hết các BOM.
Ngón đàn hồi là các tiếp điểm dạng công xôn hoặc hình chữ U ép vào pad bo mạch hoặc thanh khung máy để tạo nối đất đàn hồi. Ngón đơn và ngón đôi đánh đổi lực tiếp xúc với lực cắm. Vòng đệm răng cưa — hình sao, răng trong hoặc răng ngoài — cắt xuyên qua oxit và sơn để tiếp xúc kim loại trần dưới đầu vít. Kẹp nối đất giữ tấm chắn hoặc vỏ kim loại xuống đồng thời nối đất cho nó. Đầu vít và tấm nối đất cung cấp giao diện bắt vít cho chân nối đất. Hàng rào EMI và gioăng cấp bo mạch tạo thành chu vi dẫn điện liên tục quanh khu vực nhiễu. Trụ đỡ khung máy có đầu dẫn điện vừa định vị vừa nối đất cho bo mạch.
Vì những chi tiết này thường cùng tồn tại trên một cụm lắp ráp, thường có lợi khi dập cả họ trên cùng một bộ khuôn, đó là lý do người mua thường tìm nguồn đầu nối và tiếp điểm dập khuôn cùng với các chi tiết tấm chắn và vỏ.
Vật liệu và lớp mạ cho điện trở tiếp xúc thấp
Kim loại nền quyết định độ dẫn điện và tính chất đàn hồi; lớp mạ quyết định điều gì xảy ra tại bề mặt tiếp xúc.
| Lớp hoàn thiện | Điện trở tiếp xúc điển hình | Khả năng chống ăn mòn | Khả năng hàn | Ứng dụng điển hình |
|---|---|---|---|---|
| Thiếc mờ trên niken | Thấp, ổn định | Trung bình | Xuất sắc | Nối đất hàn xuống, sản lượng cao |
| Thiếc sáng | Ban đầu thấp | Thấp hơn; nguy cơ râu thiếc | Tốt | Mối hàn ưu tiên chi phí |
| Niken (trần) | Thấp đến trung bình | Tốt | Kém nếu không có chất trợ dung | Bề mặt chịu mài mòn, giao diện vít |
| Niken + lớp vàng mỏng | Rất thấp, rất ổn định | Xuất sắc | Tốt | Nối đất tín hiệu mức thấp và RF |
| Bạc | Thấp nhất | Kém nếu không phủ lớp bảo vệ | Tốt | Tiếp điểm dòng cao, không lộ ra ngoài |
| Kẽm / cromat trên thép | Trung bình | Tốt | Không hàn được | Liên kết khung máy với khung máy |
Đối với nối đất bo mạch có thể hàn, thiếc mờ trên lớp chắn niken là lựa chọn mặc định. Đối với mối nối siết vít hoặc ghép nối lặp lại, lớp niken bên dưới với lớp vàng mỏng giữ điện trở thấp và ổn định, đồng thời chống ăn mòn do mài. Không nên chỉ định vàng trên toàn bộ vòng đệm hoặc kẹp — hãy giới hạn ở vùng tiếp xúc, vì chi phí vàng phụ thuộc vào diện tích. Bài viết mạ cho tiếp điểm dập khuôn giải thích cách chọn giữa thiếc, niken và vàng theo loại giao diện.
Thiết kế cho điện trở tiếp xúc và khả năng giữ
Điện trở không phải là một con số; nó là tổng của điện trở khối, điện trở thắt tại các điểm tiếp xúc và điện trở màng trên bề mặt. Bạn kiểm soát hai yếu tố sau thông qua lực ép, hình học tiếp xúc và lớp mạ.
| Thông số thiết kế | Mục tiêu điển hình | Tại sao quan trọng |
|---|---|---|
| Lực ép trên mỗi tiếp điểm | 0,5-3 N | Đủ để phá màng và duy trì tiếp xúc; quá lớn làm biến dạng khung máy |
| Điện trở tiếp xúc mỗi mối nối | < 10 mΩ | Giữ dòng sự cố và đường hồi lưu RF có trở kháng thấp |
| Khoảng xước khi ghép nối | 0,3-1,0 mm | Làm sạch oxit khỏi điểm tiếp xúc khi cắm |
| Số chu kỳ ghép nối | 10-100 cho chi tiết bảo trì | Quyết định chọn độ cứng và lớp mạ |
| Nhiệt độ hoạt động | -40 đến +105 °C | Ảnh hưởng đến giãn ứng suất và chọn lớp mạ |
Ngón đàn hồi nên được làm từ hợp kim có độ cứng đàn hồi — đồng photpho hoặc loại đồng-berylli — và được tạo hình sao cho ngón hoạt động trong phạm vi biến dạng giữ ứng suất dưới giới hạn chảy của vật liệu. Một ngón bị biến dạng quá mức khi lắp ráp sẽ giãn và mất lực trong vài chu kỳ nhiệt. Hãy cho bề mặt ghép nối một khoảng xước xác định để điểm tiếp xúc tự làm sạch, và tránh thiết kế mà ngón tiếp xúc cùng một điểm mỗi chu kỳ mà không có tác động trượt.
Kiểm tra và kiểm soát chất lượng
Điện trở tiếp xúc được đo bằng phương pháp bốn dây (Kelvin) để loại bỏ điện trở dây dẫn, thường báo cáo bằng miliohm ở dòng thử nghiệm xác định. Kiểm tra lực ghép nối và khả năng giữ xác nhận ngón tạo ra lực ép thiết kế. Thử nghiệm phun muối và khí hỗn hợp kiểm tra hành vi ăn mòn của lớp mạ. Rung động và chu kỳ nhiệt kiểm tra mối nối vẫn giữ điện trở thấp sau ứng suất cơ học và nhiệt độ.
Tại BQUQ, chúng tôi xuất xưởng linh kiện nối đất dập khuôn kèm dữ liệu kiểm tra kích thước theo mặc định và có thể thêm kiểm tra điện trở tiếp xúc hoặc độ dày lớp mạ vào kế hoạch chất lượng. Để có bức tranh đầy đủ về cách kiểm tra tiếp điểm dập khuôn, hướng dẫn kẹp nối đất và tiếp điểm chắn EMI trình bày hình học và góc độ thử nghiệm.
Câu hỏi thường gặp
H: Mối nối đất nên có điện trở tiếp xúc bao nhiêu?
Đ: Đối với hầu hết mối nối đất điện tử, mục tiêu dưới khoảng 10 miliohm mỗi giao diện, đo bằng phương pháp bốn dây. Nối đất RF thường cần điện trở thấp hơn và ổn định hơn, thường có nghĩa là lớp niken bên dưới với lớp vàng mỏng trên vùng tiếp xúc thay vì thiếc trần.
H: Lớp mạ nào tốt nhất cho kẹp nối đất?
Đ: Tùy thuộc vào giao diện. Đối với nối đất hàn, thiếc mờ trên niken là tiêu chuẩn và lựa chọn đáng tin cậy rẻ nhất. Đối với mối nối vít hoặc ghép nối lặp lại, lớp niken bên dưới với lớp vàng mỏng giữ điện trở thấp và ổn định, đồng thời chống ăn mòn do mài. Niken trần là bề mặt chịu mài mòn tốt nhưng khó hàn.
H: Tại sao kẹp nối đất mất tiếp xúc sau vài tháng?
Đ: Thường là do giãn ứng suất hoặc ăn mòn. Một ngón bị biến dạng quá mức khi lắp ráp dần mất lực ép, và điểm tiếp xúc hình thành màng oxit hoặc ăn mòn. Khắc phục bằng cách thiết kế ngón hoạt động trong phạm vi đàn hồi, thêm khoảng xước khi ghép nối, và chọn lớp mạ phù hợp với môi trường.
H: Linh kiện nối đất dập khuôn có thể đạt dung sai chặt không?
Đ: Có. Kẹp nối đất, ngón và vòng đệm được dập với dung sai ±0,05 mm trên các đặc điểm quan trọng theo tiêu chuẩn, với kiểm soát chặt hơn khi yêu cầu chiều cao tiếp xúc hoặc vị trí ngón cụ thể. Vì những chi tiết này kiểm soát hiệu suất điện, chúng tôi coi các kích thước quan trọng tiếp xúc là đặc tính then chốt trên kế hoạch kiểm tra.
H: Thời gian giao hàng và MOQ cho linh kiện nối đất dập khuôn là bao nhiêu?
Đ: Không có MOQ cố định; mức tối thiểu thực tế phụ thuộc vào khuôn. Khuôn mềm hoặc khuôn bắc cầu hỗ trợ lô nhỏ, trong khi khuôn liên hoàn phục vụ sản lượng lớn. Gửi bản vẽ kèm vật liệu, lớp mạ và số lượng đến sc@bquq.com và BQUQ trả về báo giá chỉ định trong vòng 12 giờ làm việc.
