Chân kết nối và đầu cực dập: Thiết kế ép và hàn
Trả lời ngắn: Chân kết nối và đầu cực dập được sản xuất trên khuôn dập liên hoàn từ dải kim loại 0,10–3,0 mm, thường bằng đồng thau, đồng phosphor hoặc đồng beryllium. Thiết kế ép giữ cố định bằng dải giao thoa khoảng 0,05–0,15 mm trong lỗ xuyên mạ và cần độ đàn hồi; thiết kế hàn cần bề mặt thấm ướt, chịu nhiệt và chân dẫn linh hoạt. Hãy chọn phương pháp mối nối trước — hình học, vật liệu và lớp mạ đều theo đó. BQUQ dập cả hai loại tại Dongguan và giữ dung sai ±0,05 mm trên các đặc điểm dải.

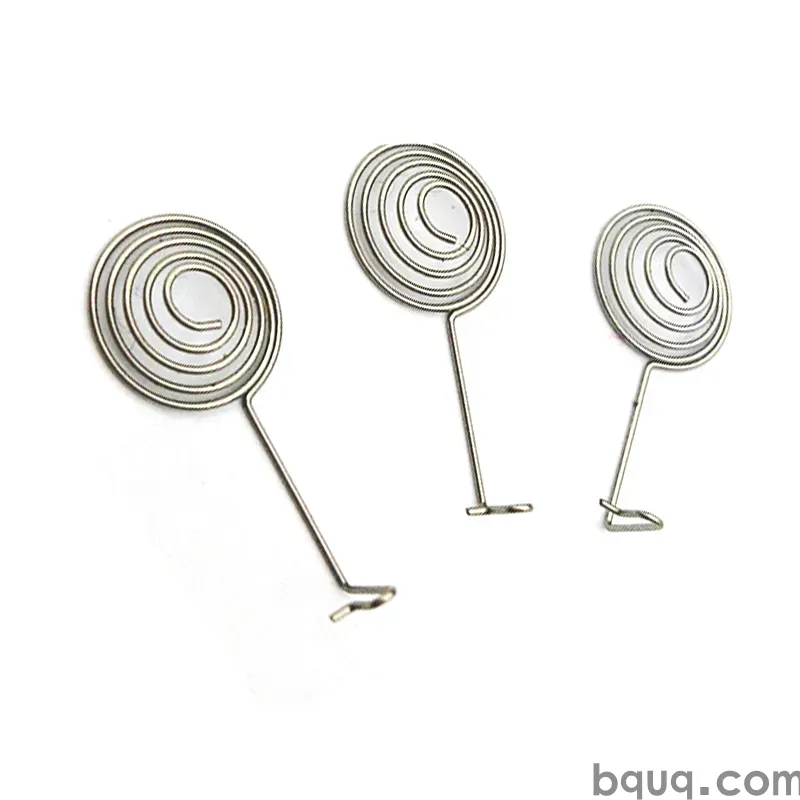

Chân kết nối và đầu cực dập là mô liên kết của thiết bị điện tử. Chúng dẫn dòng từ đầu nối đến bo mạch, từ pin đến tiếp điểm, từ cầu chì đến thanh cái. Chúng rẻ khi sản xuất số lượng lớn, đó chính là lý do các chi tiết thiết kế lại quan trọng: thêm một hoặc hai xu dải kim loại mỗi chi tiết, nhân với hai triệu chi tiết, là tiền thật. Hướng dẫn này đề cập đến hai phương pháp mối nối chính — ép và hàn — và cách mỗi phương pháp thay đổi thiết kế, vật liệu và dung sai bạn nên chỉ định. Nếu bạn muốn bức tranh rộng hơn về họ chi tiết, hãy bắt đầu với hướng dẫn chi tiết dập theo yêu cầu của chúng tôi.
Ép so với Hàn: Chọn mối nối trước hình học
Sai lầm lớn nhất mà người mua mắc phải là coi chân ép và chân hàn là cùng một chi tiết với lớp hoàn thiện khác nhau. Chúng không phải vậy. Chân ép là một lò xo. Nó được thiết kế để khi được đẩy vào một lỗ nhỏ hơn một chút so với dải rộng nhất của nó, kim loại sẽ uốn đàn hồi và đẩy ngược lại thành lỗ. Lực pháp tuyến đó giữ chi tiết tại chỗ và tạo giao diện điện. Nó phải chịu được lực chèn, không được biến dạng vĩnh viễn và phải duy trì lực tiếp xúc qua các chu kỳ nhiệt.
Đầu cực hàn làm nhiệm vụ ngược lại. Nó không cần tự giữ cơ học — hàn làm điều đó. Nó cần có bề mặt mà hợp kim có thể thấm ướt, chịu được nhiệt độ reflow mà không mất tính toàn vẹn lớp mạ, và cung cấp chân dẫn hoặc chân đế linh hoạt để hấp thụ sự không khớp nhỏ giữa đầu cực và pad. Một chân được tối ưu cho ép sẽ tạo mối hàn kém, và một chân hàn bị ép vào lỗ sẽ không giữ được. Hãy chọn mối nối, sau đó thiết kế.
Một điểm neo hữu ích: ép dành cho bo mạch bạn không muốn reflow, đường dòng cao và đầu nối có thể bảo trì tại hiện trường. Hàn dành cho dây chuyền SMT hoặc reflow xuyên lỗ nơi đầu cực là một trong nhiều linh kiện trên bảng. Các quần thể hỗn hợp tồn tại, nhưng thường là hai mã chi tiết khác nhau.
Vật liệu và lớp mạ cho chân kết nối và đầu cực
| Vật liệu cơ bản | Sử dụng điển hình | Độ dẫn so với đồng | Ghi chú |
|---|---|---|---|
| Đồng thau (H65/C2600) | Đầu cực thông dụng, chân giá rẻ | ~28% IACS | Dễ dập và mạ, độ đàn hồi trung bình |
| Đồng phosphor (C51000) | Chân ép, tiếp điểm | ~15% IACS | Độ đàn hồi tốt, chống giãn ứng suất |
| Đồng beryllium (C17200) | Ép chu kỳ cao, rơ le | ~22% IACS | Độ đàn hồi và tuổi thọ mỏi tốt nhất, chi phí cao hơn |
| Hợp kim đồng (C194) | Khung dẫn, chân dòng cao | ~60% IACS | Độ dẫn điện tuyệt vời, độ bền trung bình |
| Thép không gỉ 301/304 | Che chắn, kẹp không dẫn điện | Thấp | Chống ăn mòn, độ dẫn kém |
Lớp mạ được chọn theo phương pháp mối nối và môi trường. Thiếc (1–3 µm, mờ hoặc sáng) là lựa chọn chính cho đầu cực hàn vì nó thấm ướt dễ dàng và chi phí thấp. Vàng chọn lọc (0,05–0,8 µm trên 0,5–1,5 µm niken) là tiêu chuẩn cho chân ép và tiếp điểm phải chịu nhiều chu kỳ ghép nối hoặc mang tín hiệu điện áp thấp nơi màng oxit quan trọng. Bạc được dùng trên tiếp điểm dòng cao và kẹp cầu chì. Lớp niken nền rất quan trọng: nó ngăn chặn sự khuếch tán giữa kim loại cơ bản và lớp hoàn thiện bề mặt và giữ bề mặt ổn định theo thời gian.
| Phương pháp mối nối | Lớp mạ phổ biến | Hướng dẫn độ dày | Lý do |
|---|---|---|---|
| Hàn (SMT/THT) | Thiếc mờ | 5–10 µm | Thấm ướt, chi phí thấp |
| Hàn (bước mịn) | Thiếc hoặc Ni/Pd/Au | 1–3 µm thiếc | Ổn định nhiệt |
| Ép | Vàng trên niken | 0,4–0,8 µm Au | Điện trở tiếp xúc ổn định, chống mài mòn |
| Ép (giảm chi phí) | Thiếc trên niken | 2–5 µm | Chấp nhận được cho ít lần chèn |
| Dòng cao | Bạc trên niken | 2–5 µm | Điện trở thấp, chịu hồ quang |
Chúng tôi giữ việc chọn lớp mạ trung thực: nếu số lần chèn của bạn dưới năm và điện áp thông thường, vàng thường là tiền lãng phí. Nếu chân mang tín hiệu analog mức thấp hoặc trải qua hàng trăm chu kỳ ghép nối, thiếc sẽ gây hại. Hãy cho chúng tôi biết số chu kỳ và dòng điện, chúng tôi sẽ cho bạn biết lớp hoàn thiện phù hợp. Thêm về tùy chọn hoàn thiện trong hướng dẫn hoàn thiện chi tiết dập của chúng tôi.
Quy tắc hình học cho chân ép
Thành công của ép nằm ở ba con số: dải giao thoa, vát dẫn hướng và chiều dài linh hoạt.
| Đặc điểm | Phạm vi điển hình | Ảnh hưởng nếu sai |
|---|---|---|
| Đường kính lỗ | 0,6–1,0 mm | Đặt lực chèn |
| Giao thoa | 0,05–0,15 mm | Quá ít = lỏng; quá nhiều = hỏng thành lỗ |
| Vát dẫn hướng | 0,2–0,5 mm, 15–30° | Thiếu = hỏng bo mạch, lệch |
| Chiều dài linh hoạt | 1,5–3,0 mm | Ngắn = không có lò xo; dài = oằn |
| Độ dày lớp mạ | 0,4–0,8 µm Au | Mỏng = mòn hết |
Hình dạng mắt kim và chân xẻ là hai thiết kế linh hoạt phổ biến. Cả hai đều dựa vào khả năng chân bị uốn mà không biến dạng vĩnh viễn. Đó là lý do đồng phosphor hoặc đồng beryllium được dùng thay vì đồng thau: đồng thau bị biến dạng sau vài lần chèn và lực tiếp xúc giảm dần. Nếu bản vẽ của bạn chỉ định chân ép bằng đồng thau, hãy mong đợi lực giữ giảm sau một vài lần làm lại.
Dung sai trên chiều rộng dải là yếu tố quyết định chi phí. Dải ±0,05 mm đáp ứng hầu hết thiết kế; đẩy lên ±0,02 mm trên dải rộng 2 mm bắt đầu đòi hỏi dải tốt hơn và bảo trì khuôn chặt chẽ hơn. Chúng tôi giữ ±0,05 mm làm tiêu chuẩn trên các đặc điểm dải và sẽ cảnh báo khi bản vẽ yêu cầu điều khuôn không thể giữ một cách kinh tế. Xem hướng dẫn dung sai dập kim loại của chúng tôi để biết phân tích đầy đủ.
Danh sách kiểm tra thiết kế cho đầu cực hàn
Đầu cực hàn là vấn đề nhiệt và thấm ướt hơn là cơ học. Những điểm cần khóa trước khi phát hành bản vẽ:
- Hình học chân: cánh mòng và chân J tự căn giữa trong reflow; chân xuyên lỗ thẳng thì không.
- Diện tích hàn được: giữ pad thấm ướt tránh xa lớp mạ phủ khuôn và burr cắt khuôn ở mặt dưới.
- Đường nhiệt: đầu cực mỏng, dài dẫn nhiệt ra khỏi mối hàn và làm đói nó; giữ phần chân ngắn và tiết diện đủ.
- Giảm nhiệt: trên pad nối đất, kết nối trực tiếp với mặt phẳng đồng lớn sẽ hút nhiệt và gây mối hàn nguội. Dùng nan giảm nhiệt.
- Đồng phẳng: đối với đầu cực SMT, chỉ định đồng phẳng — thường tối đa 0,1 mm cho chân nhỏ, chặt hơn cho bước mịn.
Đầu cực hàn thường được kết hợp với ống crimp ở phía dây, đó là lý do nhiều chi tiết được mô tả là tab crimp-hàn. Loại kết hợp này được đề cập trong bài viết về tab crimp và hàn của chúng tôi.
Khuôn, dung sai và kiểm tra
Cả hai họ chân đều chạy trên khuôn dập liên hoàn, nghĩa là cùng một khuôn sản xuất chân, dải mang và cắt đứt trong một lần. Các đặc điểm dưới 0,3 mm đòi hỏi khuôn cạnh mịn và kiểm soát burr cẩn thận, vì burr trên dải ép thay đổi giao thoa hiệu dụng. Mong đợi kiểm tra mẫu đầu tiên trên chiều rộng dải, góc vát và độ dày lớp mạ, cộng với thử nghiệm kéo lực giữ trên mẫu mạ cho chi tiết ép. Đối với đầu cực hàn, kiểm tra khả năng hàn (cân thấm ướt hoặc nhúng và nhìn) thuộc gói PPAP nếu khách hàng yêu cầu. Bài viết phương pháp kiểm tra dập của chúng tôi trình bày các đồng hồ đo và tần suất.
Khuôn là chi phí một lần. Khuôn chân một hàng đơn giản là kinh tế; khuôn nhiều hàng sản xuất tám đầu cực mỗi hành trình phân bổ khuôn trên nhiều chi tiết hơn và là lựa chọn đúng khi sản lượng biện minh. Đối với số lượng nguyên mẫu, chúng tôi cũng có thể cung cấp chi tiết từ khuôn mềm hoặc, cho hình dạng đơn giản, mẫu cắt laser và tạo hình, để bạn có thể xác nhận khớp trước khi cam kết khuôn cứng. Chọn vật liệu tương tác với tất cả điều này — hợp kim cứng hơn dập với độ đàn hồi nhiều hơn và có thể cần trạm tạo hình khác, đó là lý do chúng tôi xác nhận cấp dải trước khi hoàn thiện bố cục khuôn. Nếu bạn vẫn đang chọn hợp kim, bài viết vật liệu đầu cực dập của chúng tôi so sánh các cấp phổ biến cạnh nhau.
Câu hỏi thường gặp
H: Sự khác biệt giữa chân ép và chân hàn là gì?
Đ: Chân ép tự giữ cơ học bằng giao thoa đàn hồi trong lỗ mạ và cần tính đàn hồi tốt; chân hàn được giữ bởi mối nối và cần bề mặt thấm ướt, chịu nhiệt và chân dẫn linh hoạt. Hai loại yêu cầu vật liệu và hình học khác nhau và thường là mã chi tiết riêng.
H: Vật liệu nào tốt nhất cho đầu cực dập?
Đ: Đồng thau cho đầu cực giá rẻ, dòng thấp; đồng phosphor cho chân ép và tiếp điểm phải giữ lực lò xo; đồng beryllium cho tiếp điểm chu kỳ cao hoặc rơ le; hợp kim đồng C194 cho khung dẫn dòng cao. Lựa chọn theo dòng điện, chu kỳ chèn và mục tiêu chi phí.
H: Chân ép cần bao nhiêu vàng mạ?
Đ: Thường 0,4–0,8 µm vàng trên 0,5–1,5 µm niken. Phạm vi đó chịu được chu kỳ chèn và giữ điện trở tiếp xúc ổn định. Vàng mỏng hơn sẽ mòn qua khi ghép nối lặp lại; vàng dày hơn hiếm khi hoàn vốn ngoài môi trường khắc nghiệt.
H: BQUQ có thể dập chân với mạ chọn lọc không?
Đ: Có. Chúng tôi chạy mạ vàng, thiếc và bạc chọn lọc trên dải dập và có thể chỉ mạ vùng tiếp xúc để tiết kiệm chi phí trong khi giữ vùng hàn hoặc ép được chỉ định. Gửi bản vẽ và yêu cầu mạ để báo giá.
H: Bạn có thể giữ dung sai nào trên các đặc điểm chân dập?
Đ: ±0,05 mm trên các đặc điểm dải là tiêu chuẩn của chúng tôi, với ±0,02 mm có sẵn trên các dải quan trọng khi khuôn và dải hỗ trợ. Chúng tôi cảnh báo bất kỳ yêu cầu nào sẽ đẩy chi phí tăng mạnh trước khi báo giá, thay vì báo giá âm thầm.
