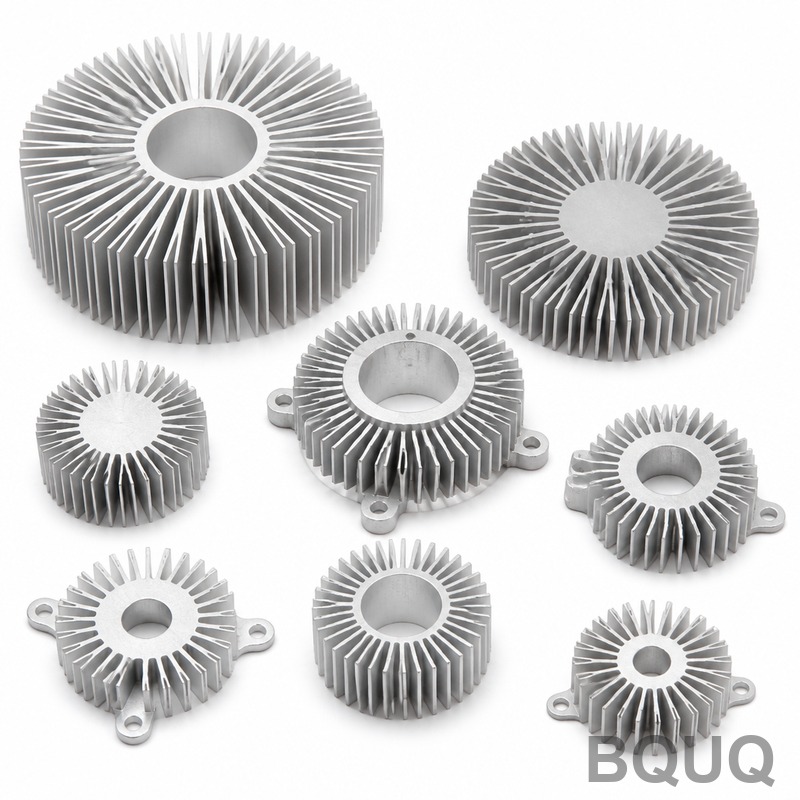

Chức Năng Của Tản Nhiệt Này Và Vì Sao Các Thông Số Quan Trọng Đây là sản phẩm Tản Nhiệt được gia công CNC hoặc dập, được chế tạo để tản nhiệt khỏi linh kiện của bạn với tốc độ có thể dự đoán được, khô
Đây là sản phẩm Tản Nhiệt được gia công CNC hoặc dập, được chế tạo để tản nhiệt khỏi linh kiện của bạn với tốc độ có thể dự đoán được, không phải là một khối nhôm trang trí. Bạn nhận được độ phẳng 0.05mm trên bề mặt đế, độ nhám bề mặt Ra 0.8, và độ cứng HB 90 trên vật liệu 6061-T6, giúp vật liệu tản nhiệt (TIM) của bạn dàn đều và thiết bị của bạn chạy mát hơn, bền hơn.
Chúng tôi giao các chi tiết này từ nhà máy Đông Quản trong 10 ngày cho hàng mẫu (prototype) và 18 ngày cho đơn hàng sản xuất hàng loạt. Dung sai bước cánh tản nhiệt là ±0.02mm, và độ đảo trên trục đế-cánh là 0.03mm, đảm bảo không bị cong vênh dưới tải trọng và không phải gia công lại trên dây chuyền lắp ráp của bạn.
Đây là sản xuất chính xác, được thực hiện tại Trung Quốc, với bề dày kinh nghiệm 20 năm. Bạn không đang đánh cược vào một cơ sở ép nhôm giá rẻ; bạn đang mua hình học lặp lại được đảm bảo, có thể vượt qua các bài kiểm tra chu kỳ nhiệt của bạn.
Cánh thẳng dành cho đối lưu cưỡng bức. Cánh dạng chốt (pin fin) dành cho đối lưu tự nhiên. Chúng tôi gia công cả hai loại, cùng với cánh dạng dải so le (offset strip fin) cho các ứng dụng có độ giảm áp cao.
Đối với đế tiêu chuẩn 100x100mm, chúng tôi gia công độ dày cánh xuống tới 1.5mm với tỷ lệ chiều cao/chiều rộng là 8:1. Đó là cánh cao 12mm với thành dày 1.5mm, được giữ ở dung sai ±0.02mm. Dưới 1.5mm, chúng tôi chuyển sang phương pháp dập để tránh biến dạng dao và hình thành ba via.
Mọi rãnh cánh tản nhiệt được làm sạch ba via thủ công dưới kính lúp phóng đại 10x. Ba via trên mép cánh hoạt động như một điểm nóng và nguồn phát sinh hạt bụi. Chúng tôi loại bỏ nó trước khi anodizing, không phải sau đó.
Chúng tôi dự trữ ba loại vật liệu cho Tản Nhiệt: nhôm 6061-T6 (độ dẫn nhiệt 167 W/mK), 6063-T5 (độ dẫn nhiệt 201 W/mK), và đồng C1100 (độ dẫn nhiệt 398 W/mK).
Các chi tiết nhôm được xử lý nhiệt hóa giải và hóa già nhân tạo đến trạng thái T6, đạt độ cứng HB 95. Các chi tiết đồng được ủ đến trạng thái nửa cứng (half-hard), không phải cứng hoàn toàn, để chúng uốn cong thay vì nứt trong quá trình dập.
Nếu bạn cần đế đồng mạ niken để dễ hàn, chúng tôi thực hiện tại xưởng với lớp mạ dày 5 micron. Độ dày lớp mạ được giữ ở dung sai ±1 micron, và chúng tôi kiểm tra độ bám dính bằng bài kiểm tra kéo băng dính (tape pull test) trên mỗi lô hàng.
Tản Nhiệt sau gia công thô có độ nhám bề mặt Ra 1.6. Chúng tôi đánh bóng đế xuống Ra 0.8 để giảm điện trở tiếp xúc với IGBT hoặc CPU của bạn.
Đối với các cánh tản nhiệt, chúng tôi để lại bề mặt gia công ở Ra 1.6, vì bề mặt nhám hơn làm tăng diện tích bề mặt hiệu quả cho đối lưu. Chúng tôi không đánh bóng các cánh trừ khi bạn yêu cầu cụ thể về độ hoàn thiện thẩm mỹ.
Anodizing đen có sẵn với độ dày 18 micron (MIL-A-8625 Type II). Lớp phủ này tăng độ phát xạ (emissivity) lên 0.85, giúp tản nhiệt bức xạ trong các vỏ kín. Chúng tôi che chắn phần đế nếu bạn cần bề mặt tiếp xúc nhôm trần.
Mỗi Tản Nhiệt đều được kiểm tra bằng máy đo tọa độ (CMM) cho độ phẳng đế và độ song song của cánh. Chúng tôi cũng sử dụng máy đo khí (air gauge) cho đường kính lỗ nếu bạn có lỗ lắp ráp.
Chúng tôi cung cấp một báo cáo kích thước đầy đủ cho mỗi lô hàng, bao gồm bước cánh, chiều cao cánh, độ dày đế, và biểu đồ độ nhám bề mặt. Bạn nhận được một file PDF với các giá trị đo thực tế, không phải là một giấy chứng nhận tuân thủ đơn thuần.
Đối với các đơn hàng số lượng lớn, chúng tôi sử dụng đồ gá kiểm tra đạt/không đạt (go/no-go fixture) để kiểm tra tất cả các kích thước quan trọng trong 30 giây cho mỗi chi tiết. Điều này phát hiện bất kỳ sự sai lệch nào do mòn dao trước khi nó trở thành một lô phế phẩm.
Không có MOQ. Bạn có thể đặt hàng một Tản Nhiệt mẫu hoặc 10.000 chiếc. Giá mỗi chiếc giảm đáng kể ở mức 500 đơn vị, nhưng chúng tôi không phạt bạn vì muốn thử nghiệm trước.
Thời gian giao hàng mẫu là 10 ngày kể từ khi duyệt bản vẽ. Thời gian giao hàng sản xuất là 18 ngày cho số lượng lên đến 5.000 chiếc. Đối với Tản Nhiệt dập, thời gian chế tạo khuôn là 15 ngày, sau đó các chi tiết được giao 7 ngày sau khi khuôn được phê duyệt.
Nếu bạn đang gấp, chúng tôi có thể giao nhanh một mẫu đơn lẻ trong 5 ngày với phụ phí 30%. Điều này bao gồm gia công CNC, làm sạch ba via, và vận chuyển DHL đến tận cửa nhà bạn.
Chúng tôi gia công lỗ thông để lắp bằng vít, lỗ ren cho vít đệm (standoff), hoặc có thể lắp kẹp lò xo để lắp ráp không cần dụng cụ.
Lỗ thông được khoan với dung sai H7, là +0.012mm / -0.000mm cho lỗ 4mm. Lỗ ren được cắt bằng ta rô ép (form tap), tạo ren chắc khỏe hơn ta rô cắt vì kim loại được nén chặt, không bị loại bỏ.
Đối với kẹp lò xo, chúng tôi sử dụng máy dập tại xưởng để chế tạo kẹp thép không gỉ gắn chặt vào đế Tản Nhiệt. Điều này loại bỏ hoàn toàn vít và tăng tốc độ lắp ráp của bạn lên khoảng 40%.
| Thông Số | Giá Trị |
|---|---|
| Vật Liệu Có Sẵn | 6061-T6, 6063-T5, Đồng C1100 |
| Độ Phẳng Đế | 0.05mm |
| Độ Dày Cánh | Tối thiểu 1.5mm (CNC), tối thiểu 0.8mm (dập) |
| Dung Sai Bước Cánh | ±0.02mm |
| Độ Nhám Bề Mặt (Đế) | Ra 0.8 |
| Độ Nhám Bề Mặt (Cánh) | Ra 1.6 |
| Độ Cứng (Nhôm) | HB 90-95 |
| Độ Cứng (Đồng) | Nửa cứng, HV 80-100 |
| Độ Dày Lớp Anodizing | 18 micron, Type II |
| Độ Đảo (Trục Đế-Cánh) | 0.03mm |
| Thời Gian Giao Hàng Mẫu | 10 ngày |
| Thời Gian Giao Hàng Sản Xuất | 18 ngày |
| MOQ | Không MOQ |
| Kích Thước Chi Tiết Tối Đa | 600mm x 400mm x 150mm |
Có, chúng tôi chấp nhận đơn hàng một chiếc cho hàng mẫu, và chúng tôi không tính phí thiết lập riêng cho chi tiết đầu tiên.
Có, hãy gửi cho chúng tôi chi tiết hoặc bản vẽ, chúng tôi sẽ phân tích ngược hình học và đề xuất phương pháp sản xuất rẻ hơn nếu có thể.
Bạn sẽ nhận được báo cáo CMM, biểu đồ độ nhám bề mặt, giấy chứng nhận vật liệu, và hình ảnh của chi tiết đầu tiên trước khi chúng tôi giao hàng.
Báo giá chính xác sẽ có trong vòng 12 giờ, hàng mẫu được giao trong 10 ngày, và các chi tiết sản xuất được giao trong 18 ngày sau khi bạn phê duyệt.
Nếu khối lượng Tản Nhiệt của bạn vượt quá 2.000 chiếc mỗi tháng, chúng tôi thường có thể chuyển từ gia công CNC sang dập và cắt giảm chi phí mỗi chiếc từ 40-50%.
Tản Nhiệt dập sử dụng khuôn dập liên hoàn (progressive die) để tạo hình cánh từ tấm phẳng. Chi phí khuôn là $3.000-$8.000, nhưng giá mỗi chiếc giảm xuống còn $0.50-$2.00 tùy thuộc vào kích thước.
Chúng tôi cũng có thể kết hợp đế dập với cánh gia công CNC cho một thiết kế lai, mang lại độ chính xác của gia công ở nơi cần thiết và chi phí thấp của dập ở những nơi khác.
