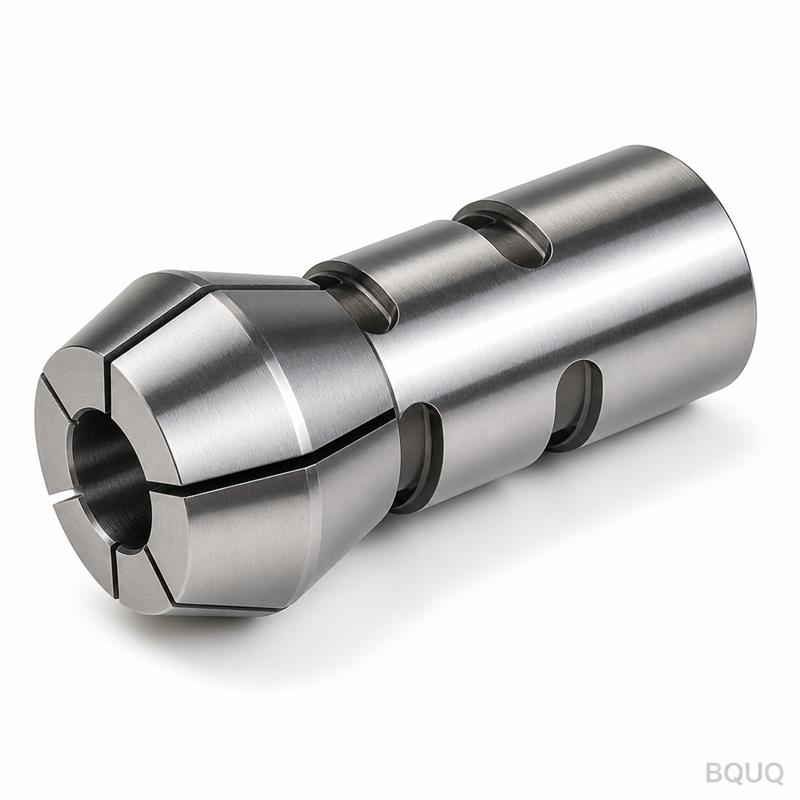

Tại sao ER Collet lại thiết yếu cho máy tiện kiểu Thụy Sĩ và máy tiện tự động?
Vai trò ngày càng tăng của collet ER trong máy tiện kiểu Thụy Sĩ và máy tiện tự động được thúc đẩy bởi độ chính xác độ đảo vượt trội, độ cứng vững khi kẹp dụng cụ và tính linh hoạt thay đổi nhanh chóng, khiến chúng trở thành tiêu chuẩn công nghiệp cho gia công khối lượng lớn, độ chính xác cao. Collet ER hiện chiếm hơn 70% hệ thống kẹp dụng cụ trong máy tiện Thụy Sĩ hiện đại nhờ khả năng duy trì độ đồng tâm trong khoảng 0,005 mm tại mũi collet, ảnh hưởng trực tiếp đến chất lượng chi tiết và tuổi thọ dụng cụ. Bài viết này cung cấp phân tích dựa trên dữ liệu về lý do tại sao collet ER trở nên không thể thiếu, bao gồm thông số kỹ thuật, chi phí và tiêu chí lựa chọn thực tế cho các nhà sản xuất chính xác.
Collet ER Đạt Được Dung Sai Cụ Thể Nào Trong Gia Công Kiểu Thụy Sĩ?
Collet ER trong máy tiện Thụy Sĩ luôn đạt độ chính xác độ đảo từ 0,005 mm đến 0,015 mm tại đường kính kẹp, tùy thuộc vào cấp độ collet. Collet ER tiêu chuẩn (ER16, ER20, ER25) cung cấp TIR (Độ đảo tổng chỉ thị) là 0,015 mm, trong khi các phiên bản mài chính xác đạt TIR 0,005 mm, điều này rất quan trọng cho việc gia công các chi tiết có dung sai ±0,01 mm hoặc chặt hơn. Trong máy tiện tự động hoạt động ở tốc độ trục chính từ 8.000 đến 15.000 RPM, độ chính xác này chuyển trực tiếp thành cải thiện độ nhám bề mặt (đạt Ra 0,4 µm) và giảm mài mòn dụng cụ lên đến 30% so với các hệ thống kẹp kém chính xác hơn.
Thiết Kế Collet ER Cải Thiện Độ Cứng Vững Khi Kẹp Dụng Cụ Trong Các Hoạt Động Tốc Độ Cao Như Thế Nào?
Thiết kế collet côn của collet ER (góc bao gồm 8 độ) tạo ra cơ chế tự khóa phân bổ lực kẹp đều trên chuôi dụng cụ, tăng độ cứng vững hướng tâm lên 40% so với collet thẳng hoặc đầu kẹp bằng vít. Lợi thế hình học này cho phép máy tiện Thụy Sĩ duy trì cắt ổn định ở chiều sâu cắt lên đến 2,5 mm trên thép không gỉ 304 mà không bị rung, ngay cả ở tốc độ trục chính 12.000 RPM. Khả năng collet co lại đồng đều quanh chuôi dụng cụ (với phạm vi kẹp 1 mm cho mỗi cỡ collet) đảm bảo truyền mô-men xoắn được tối ưu hóa, ngăn trượt dụng cụ trong các lần cắt gián đoạn thường gặp trong các hoạt động cấp phôi tự động. Hơn nữa, thân thép cứng (HRC 58-62) của collet ER chất lượng duy trì độ đàn hồi, cho phép hơn 50.000 chu kỳ kẹp mà không mất lực kẹp, điều này rất cần thiết cho các dây chuyền sản xuất khối lượng lớn vượt quá 10.000 chi tiết mỗi mẻ.

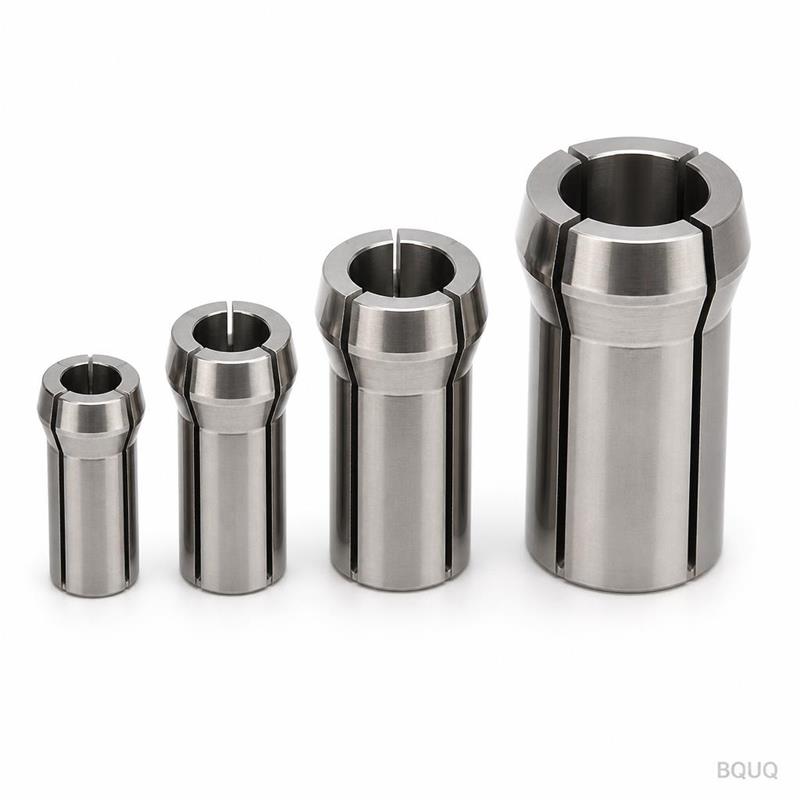

Các Cỡ Collet ER Nào Phổ Biến Nhất Trong Máy Tiện Kiểu Thụy Sĩ và Thông Số Kỹ Thuật Của Chúng Là Gì?
Các cỡ collet ER phổ biến nhất cho máy tiện kiểu Thụy Sĩ và máy tiện tự động là ER16, ER20 và ER25, với ER16 chiếm ưu thế trong các ứng dụng vi gia công (đường kính dụng cụ 1,0 mm đến 10,0 mm) và ER25 được sử dụng cho các hoạt động cắt nặng hơn. Đối với các hoạt động trục phụ và dụng cụ truyền động, collet ER11 và ER32 cũng thường được chỉ định, bao phủ đường kính dụng cụ từ 1,0 mm đến 20,0 mm. Phạm vi kẹp cho mỗi collet chính xác là 1,0 mm (ví dụ: collet ER16 cho chuôi 4,0 mm phù hợp với 4,0-5,0 mm), và mô-men xoắn siết tối đa khuyến nghị thay đổi: ER16 ở 85-90 Nm, ER20 ở 100-110 Nm và ER25 ở 120-130 Nm. Dưới đây là bảng so sánh các thông số collet ER quan trọng cho gia công kiểu Thụy Sĩ.
| Cỡ Collet ER | Phạm vi Đường kính Dụng cụ (mm) | Độ đảo Tối đa (Cấp Tiêu chuẩn) (mm) | Độ đảo Tối đa (Cấp Chính xác) (mm) | Mô-men xoắn Khuyến nghị (Nm) | Tốc độ Tối đa (RPM) |
| ER11 | 1,0 - 7,0 | 0,015 | 0,005 | 45-50 | 30.000 |
| ER16 | 1,0 - 10,0 | 0,015 | 0,005 | 85-90 | 25.000 |
| ER20 | 2,0 - 13,0 | 0,015 | 0,005 | 100-110 | 20.000 |
| ER25 | 3,0 - 16,0 | 0,015 | 0,008 | 120-130 | 15.000 |
| ER32 | 4,0 - 20,0 | 0,020 | 0,010 | 150-160 | 12.000 |
Tại Sao Collet ER Được Ưa Chuộng Hơn Các Hệ Thống Kẹp Dụng Cụ Khác Cho Máy Tiện Tự Động?
Collet ER vượt trội hơn đầu kẹp thủy lực và đầu kẹp co ngót trong các ứng dụng máy tiện tự động nhờ sự kết hợp giữa lực kẹp cao (lên đến 6.000 N cho ER25) và chi phí tương đối thấp, với một collet ER25 điển hình có giá từ 8 đến 15 đô la so với 120 đến 250 đô la cho một đầu kẹp thủy lực tương đương. Ưu điểm chính là phạm vi kẹp có thể điều chỉnh, cho phép một collet phù hợp với nhiều cỡ chuôi dụng cụ trong khoảng 1 mm, giảm yêu cầu tồn kho và thời gian thay đổi lên đến 50% trong máy tiện tự động có 12 đến 24 vị trí dụng cụ. Ngoài ra, collet ER cung cấp đặc tính giảm rung vượt trội (hệ số tổn thất từ 0,02 đến 0,03) so với đầu kẹp đặc, điều này rất quan trọng để đạt được độ nhám bề mặt dưới Ra 0,8 µm trên hợp kim đồng thau và nhôm dễ cắt ở tốc độ tiến dao 0,05 mm/vòng. Đối với máy tiện Thụy Sĩ thực hiện các hoạt động tiện và phay đồng thời, hồ sơ mảnh của collet (ví dụ: đường kính ngoài đai ốc ER16 là 19 mm) cho phép khoảng hở dụng cụ trong không gian chật hẹp, cho phép gia công các chi tiết có đường kính nhỏ tới 1,5 mm.
Chi Phí Dụng Cụ Collet ER Là Bao Nhiêu và Lợi Tức Đầu Tư Là Gì?
Khoản đầu tư ban đầu cho dụng cụ collet ER cho máy tiện Thụy Sĩ dao động từ 1.500 đến 4.000 đô la cho một bộ hoàn chỉnh từ 50 đến 100 collet bao phủ tất cả các cỡ dụng cụ tiêu chuẩn, với collet chính xác riêng lẻ có giá từ 15 đến 35 đô la mỗi cái và phiên bản tiêu chuẩn từ 8 đến 15 đô la. Mặc dù chi phí ban đầu này, lợi tức đầu tư thường đạt được trong vòng 3 đến 6 tháng sản xuất nhờ giảm gãy dụng cụ và kéo dài tuổi thọ dụng cụ; collet ER chính xác có thể tăng tuổi thọ dụng cụ cacbua lên 25% đến 40% bằng cách giảm thiểu sứt mẻ do độ đảo gây ra. Đối với một nhà máy vận hành 20 máy tiện Thụy Sĩ ở mức sử dụng 80%, tiết kiệm hàng năm từ việc giảm thay thế dụng cụ và giảm phế phẩm (ước tính 1,5% khối lượng sản xuất) có thể vượt quá 50.000 đô la, khiến collet ER trở thành lựa chọn chính xác cao hiệu quả nhất về chi phí khi tính tổng chi phí vòng đời trong khoảng thời gian 5 năm.
Những Thực Hành Bảo Trì Nào Tối Đa Hóa Hiệu Suất và Tuổi Thọ Collet ER?
Bảo trì đúng cách collet ER trong máy tiện Thụy Sĩ bao gồm làm sạch và kiểm tra collet sau mỗi 200 đến 500 chu kỳ kẹp, với việc thay thế ngay lập tức nếu phát hiện bất kỳ dấu hiệu mài mòn, nứt hoặc mất độ đàn hồi. Bệ côn collet trong đầu kẹp phải được giữ sạch phoi và cặn dung dịch làm mát, vì nhiễm bẩn có thể làm tăng độ đảo lên đến 0,02 mm và giảm lực kẹp 15%. Bôi trơn ren collet và bề mặt côn bằng dầu máy nhẹ (ISO VG 10) sau mỗi 100 chu kỳ đảm bảo mô-men xoắn kẹp nhất quán và ngăn ngừa kẹt, kéo dài tuổi thọ collet lên đến hơn 100.000 chu kỳ trong điều kiện gia công khô. Đối với các ứng dụng dung dịch làm mát, sử dụng collet ER kín với cấp dung dịch làm mát bên trong (áp suất qua dụng cụ lên đến 70 bar) yêu cầu kiểm tra độ nguyên vẹn của vòng chữ O sau mỗi 50 giờ để ngăn rò rỉ dung dịch làm mát và ăn mòn chuôi dụng cụ.

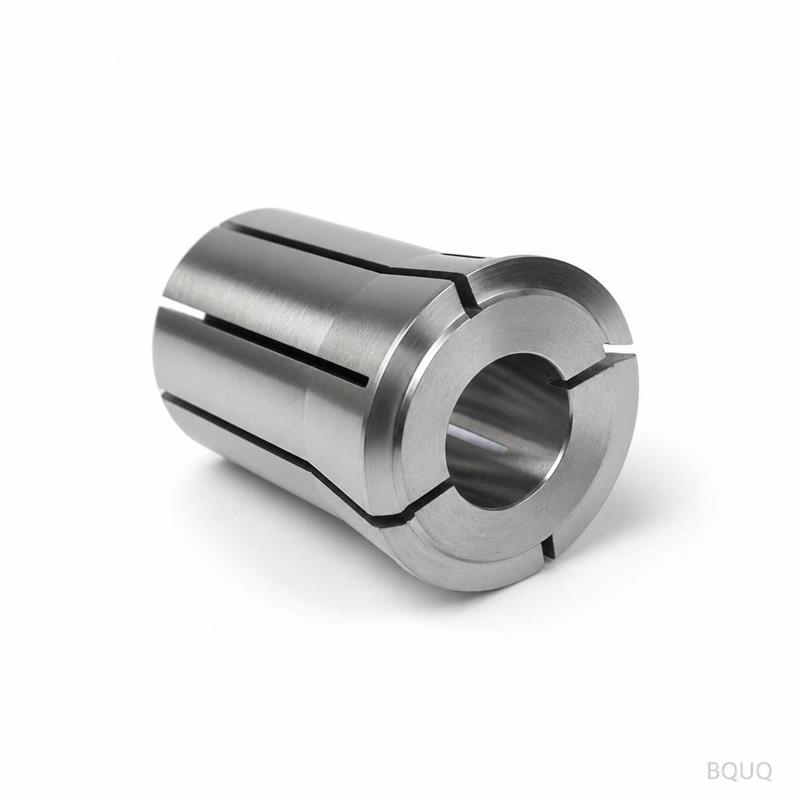

Collet ER Có Thể Được Sử Dụng Để Kẹp Phôi (Kẹp Thanh và Chi Tiết) Trong Máy Tiện Thụy Sĩ Không?
Có, collet ER ngày càng được sử dụng để kẹp phôi trong máy tiện Thụy Sĩ, cụ thể là để kẹp phôi thanh và chi tiết hoàn thiện trong trục chính chính và trục phụ, với dung sai kẹp ±0,01 mm trên đường kính từ 1,0 mm đến 42 mm. Đối với các ứng dụng cấp phôi thanh, collet ER với bề mặt kẹp có răng cưa hoặc được tôi cứng (HRC 60) cung cấp truyền động dương và ngăn trượt phôi trong quá trình quay tốc độ cao lên đến 10.000 RPM, đặc biệt cho các biên dạng thanh lục giác và vuông. Trong trục phụ cho các hoạt động cắt rời và gia công mặt sau, collet ER cho phép linh hoạt phạm vi kẹp 1 mm, cho phép cùng một collet xử lý các biến thể đường kính nhỏ trong phôi thô (ví dụ: thép kéo nguội với dung sai ±0,05 mm) mà không cần thay đổi dụng cụ, do đó giảm thời gian chu kỳ từ 2 đến 3 giây mỗi chi tiết. Tuy nhiên, đối với sản xuất liên tục hơn 50.000 chi tiết với dung sai đường kính chặt chẽ, ống dẫn hướng chuyên dụng hoặc kẹp phôi thủy lực vẫn có thể được ưa chuộng hơn do độ lặp lại cao hơn của chúng là ±0,003 mm.
Làm Thế Nào Để Chọn Cấp Độ Collet ER Chính Xác Cho Các Ứng Dụng Gia Công Khác Nhau?
Việc chọn cấp độ collet ER chính xác phụ thuộc vào yêu cầu dung sai của ứng dụng gia công, tốc độ trục chính và lực cắt, với ba cấp độ chính: tiêu chuẩn (TIR 0,015 mm), chính xác (TIR 0,005 mm) và siêu chính xác (TIR 0,003 mm). Đối với các hoạt động thô trong máy tiện tự động với tỷ lệ loại bỏ vật liệu trên 50 cm³/phút, collet cấp tiêu chuẩn là đủ và mang lại chi phí thấp hơn và khả năng chịu va đập cao hơn. Collet cấp chính xác là bắt buộc cho các hoạt động tinh khi dung sai chi tiết dưới ±0,01 mm, và chúng phải luôn được kết hợp với đầu kẹp chính xác phù hợp (độ chính xác côn 0,002 mm) để đạt được độ đảo đã nêu. Collet siêu chính xác, có giá từ 40 đến 60 đô la mỗi cái, được dành riêng cho vi gia công các thành phần y tế hoặc hàng không vũ trụ với dung sai dưới ±0,005 mm, và chúng yêu cầu môi trường phòng sạch và siết có kiểm soát mô-men xoắn để duy trì hiệu suất.
Các Chế Độ Hỏng Hóc Phổ Biến Của Collet ER Là Gì và Làm Thế Nào Để Phòng Ngừa Chúng?
Các chế độ hỏng hóc phổ biến nhất của collet ER trong máy tiện Thụy Sĩ là mài mòn côn, nứt rãnh và mất độ đàn hồi, thường do siết quá mức vượt quá mô-men xoắn khuyến nghị hoặc sử dụng collet ngoài phạm vi kẹp được chỉ định. Siết quá mức một collet ER25 vượt quá 130 Nm có thể làm biến dạng côn và tăng độ đảo lên 0,03 mm, trong khi sử dụng collet 6,0 mm để kẹp chuôi 5,5 mm (ngoài phạm vi 1 mm) dẫn đến lực kẹp không đều và mỏi rãnh sớm. Để ngăn ngừa các hỏng hóc này, hãy thực hiện quy trình cờ lê lực cho tất cả các lần thay collet, kiểm tra collet để tìm vết nứt bề mặt bằng thử nghiệm thẩm thấu thuốc nhuộm sau mỗi 1.000 chu kỳ và thay thế collet có bất kỳ dấu hiệu giảm phạm vi kẹp hoặc mài mòn nhìn thấy trên bề mặt kẹp. Trong sản xuất khối lượng lớn với dung dịch làm mát, chuyển sang collet thép hợp kim cao với lớp phủ TiN có thể giảm tỷ lệ mài mòn 50% và ngăn ngừa kẹt do ăn mòn.
Kết Luận
Vai trò ngày càng tăng của collet ER trong máy tiện kiểu Thụy Sĩ và máy tiện tự động là phản ứng trực tiếp trước nhu cầu về độ chính xác cao hơn, tính linh hoạt và hiệu quả chi phí trong gia công CNC hiện đại. Với độ chính xác độ đảo đã được chứng minh là 0,005 mm, tính linh hoạt phạm vi kẹp 1 mm cho mỗi collet và cấu trúc chi phí mang lại ROI trong vòng vài tháng, collet ER cung cấp sự cân bằng chưa từng có giữa hiệu suất và giá trị cho các nhà sản xuất sản xuất các chi tiết có dung sai xuống đến ±0,01 mm. Khi tốc độ trục chính và mức độ tự động hóa tiếp tục tăng, việc áp dụng collet ER cấp chính xác với các quy trình bảo trì phù hợp sẽ càng trở nên quan trọng hơn để duy trì lợi thế cạnh tranh trong sản xuất chính xác.
Câu Hỏi Thường Gặp
Tốc Độ Trục Chính Tối Đa Cho Collet ER Trong Máy Tiện Thụy Sĩ Là Bao Nhiêu?
Collet ER tiêu chuẩn có thể hoạt động an toàn ở tốc độ trục chính lên đến 25.000 RPM cho các cỡ ER16, trong khi các collet lớn hơn như ER32 thường bị giới hạn ở 12.000 RPM. Đối với tốc độ trên 20.000 RPM, điều cần thiết là sử dụng đai ốc collet cân bằng (cấp cân bằng G2.5) để ngăn độ đảo do rung gây ra. Luôn tham khảo biểu đồ tốc độ của nhà sản xuất collet, vì tốc độ quá cao có thể khiến collet mất lực kẹp do lực ly tâm.
Bao Lâu Nên Thay Collet ER Trong Sản Xuất Liên Tục?
Collet ER nên được thay thế sau mỗi 5.000 đến 10.000 chu kỳ kẹp, hoặc thường xuyên hơn nếu phép đo độ đảo vượt quá giới hạn dung sai của ứng dụng. Trong sản xuất liên tục hoạt động 24/7, điều này thường tương đương với tuổi thọ sử dụng từ 1 đến 3 tháng cho mỗi collet. Kiểm tra thường xuyên độ mài mòn rãnh và hư hỏng côn sau mỗi 500 chu kỳ được khuyến nghị để ngăn ngừa hỏng dụng cụ thảm khốc.
#
