Vì sao hệ thống kẹp ER Collet vẫn là lựa chọn mặc định trong gia công CNC?

ER collet vẫn là hệ thống kẹp dụng cụ mặc định vì chúng mang lại tỷ lệ chi phí-hiệu suất tốt nhất cho việc kẹp các dụng cụ quay, đạt độ đảo từ 0,005 đến 0,015 mm với độ linh hoạt về dải kẹp mà các đầu kẹp cứng không thể sánh được. Đối với 80% các hoạt động phay và khoan tiêu chuẩn, đầu kẹp ER collet cung cấp mô-men xoắn kẹp và độ chính xác đủ dùng với mức giá thấp hơn khoảng 60% so với đầu kẹp thủy lực hoặc co ngót. Sự kết hợp giữa tính linh hoạt, độ lặp lại và tính kinh tế này đã giữ cho hệ thống ER ở vị trí trung tâm của các trục chính CNC trong hơn 50 năm, bất chấp sự tồn tại của các giải pháp chuyên dụng hơn.

Lý Do Lịch Sử Nào Đằng Sau Sự Áp Dụng Phổ Quát Của ER Collet?

Hệ thống ER (Elastic Range) được phát triển vào những năm 1970 bởi Rego-Fix như một giải pháp cho những hạn chế của các thiết kế collet TG và R8 trước đó. Cải tiến then chốt là thân collet có 8 khe với góc côn 30 độ ở phần mũi, cho phép collet co lại đều quanh chuôi dụng cụ khi đai ốc được siết chặt. Thiết kế hình học này tạo ra lực kẹp hướng tâm đồng đều, cho phép kẹp được nhiều đường kính chuôi khác nhau trong cùng một cỡ collet, một tính năng mà các hệ thống trước đây thiếu. Đến những năm 1980, tiêu chuẩn ER đã được hệ thống hóa theo DIN 6499, quy định các kích thước chính xác cho collet từ ER-8 đến ER-50, đảm bảo tính tương thích giữa các nhà sản xuất và cố định hệ thống này như một chuẩn mực của ngành.

Cơ Chế Kẹp Của ER Collet Đạt Được Dung Sai Như Thế Nào?

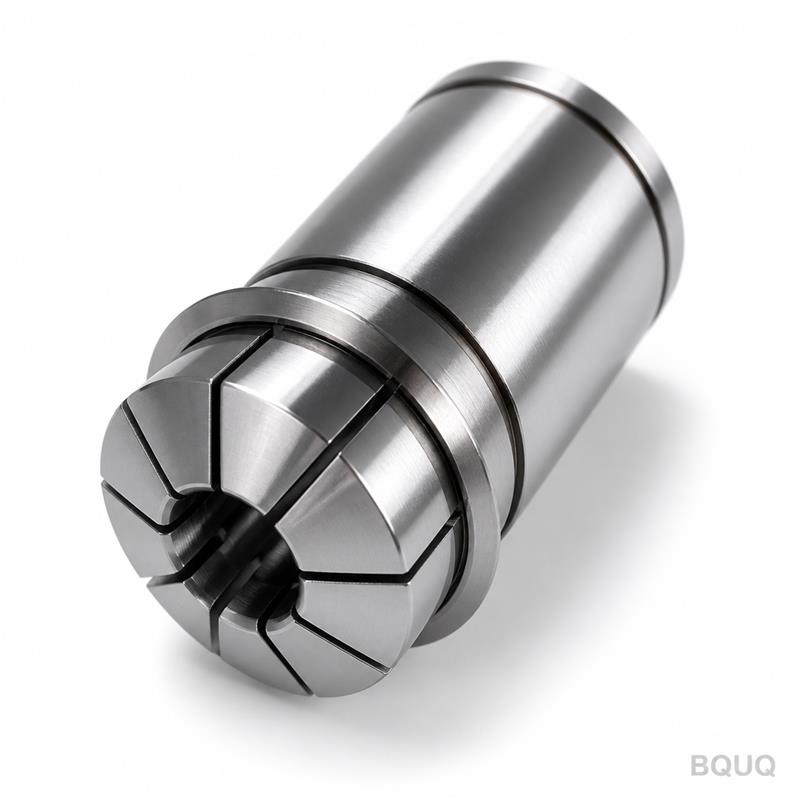

Cơ chế kẹp dựa trên một bệ đỡ côn 30 độ được mài chính xác bên trong thân đầu kẹp và một góc côn tương ứng trên bề mặt ngoài của collet. Khi đai ốc được siết đến giá trị mô-men khuyến nghị, thường là 50 đến 80 Nm đối với collet ER-32, collet bị đẩy về phía trước và hướng tâm vào trong, nén các khe và kẹp chặt chuôi dụng cụ. Độ đảo của một collet ER mới, chất lượng cao nằm trong khoảng 0,005 mm đến 0,015 mm tại mũi collet, được đo bằng thanh kiểm tra kéo dài 4 lần đường kính chuôi tính từ mũi. Độ chính xác này đạt được nhờ quy trình sản xuất collet, trong đó lỗ bên trong được mài sau khi cắt các khe, và các khe này được bố trí lệch nhau 30 độ để ngăn áp lực kẹp tạo ra biến dạng đa giác trên chuôi dụng cụ.

Những Yếu Tố Nào Quyết Định Lực Kẹp Tối Đa Của ER Collet?

Lực kẹp chủ yếu được quyết định bởi cỡ collet, mô-men siết chặt và diện tích tiếp xúc giữa collet và chuôi dụng cụ. Một collet ER-32 tiêu chuẩn với lỗ 20 mm, được siết đến 80 Nm, tạo ra lực kẹp hướng tâm khoảng 12 đến 15 kN, tương đương với khả năng truyền mô-men xoắn từ 60 đến 80 Nm trước khi dụng cụ bị trượt. Dải kẹp là 1 mm cho mỗi cỡ collet (ví dụ, collet ER-32 cho chuôi 20 mm sẽ kẹp được từ 19 mm đến 20 mm), nhưng dải làm việc khuyến nghị chỉ là 0,5 mm để duy trì độ đồng tâm tối ưu. Khi collet được sử dụng ở giới hạn ngoài của dải kẹp, độ đảo có thể suy giảm xuống 0,025 mm đến 0,040 mm, đó là lý do tại sao các hoạt động gia công chính xác luôn nên sử dụng collet khớp với đường kính chuôi càng sát càng tốt.

Tại Sao ER Collet Vẫn Vượt Trội Hơn Đầu Kẹp Thủy Lực Và Co Ngót Trong Nhiều Ứng Dụng?

Đối với các hoạt động phá thô mô-men cao ở tốc độ trục chính trên 15.000 vòng/phút, đầu kẹp co ngót và thủy lực cung cấp độ cứng vững và cân bằng vượt trội, nhưng chúng đi kèm với những nhược điểm đáng kể. Một đầu kẹp thủy lực có giá từ 150 đến 400 USD mỗi chiếc, trong khi đầu kẹp co ngót yêu cầu thiết bị gia nhiệt cảm ứng có giá 3.000 đến 8.000 USD, và cả hai hệ thống đều bị giới hạn ở một đường kính chuôi dụng cụ duy nhất. Ngược lại, thân đầu kẹp ER collet có giá 40 đến 120 USD, và một đai ốc ER-32 duy nhất có thể kẹp bất kỳ chuôi nào từ 2 mm đến 20 mm chỉ bằng cách thay collet, mỗi collet có giá 8 đến 25 USD. Đối với các xưởng gia công chạy nhiều mã sản phẩm mỗi ngày, thời gian thay dụng cụ 30 giây của hệ thống ER so với chu kỳ gia nhiệt và làm nguội 3 đến 5 phút của đầu kẹp co ngót khiến hệ thống ER năng suất hơn cho các lô hàng dưới 100 chi tiết.

Giới Hạn Hiệu Suất Cụ Thể Của ER Collet Ở Tốc Độ Cao Là Gì?

Hạn chế chính của hệ thống ER là độ cân bằng và lực kẹp ở tốc độ quay cao. Ở tốc độ trục chính trên 20.000 vòng/phút, lực ly tâm tác động lên đai ốc collet có thể làm giảm lực kẹp tới 30%, có thể dẫn đến hiện tượng dụng cụ bị kéo ra trong các đường cắt nặng. Tốc độ trục chính tối đa khuyến nghị cho đầu kẹp ER-32 tiêu chuẩn là 25.000 vòng/phút với đai ốc cân bằng, trong khi các cỡ ER-11 và ER-16, nhẹ hơn, có thể chạy an toàn lên đến 30.000 vòng/phút. Đối với gia công tốc độ cao vượt các ngưỡng này, các kỹ sư thường chuyển sang đầu kẹp co ngót HSK, nhưng đối với 95% máy phay CNC hoạt động dưới 15.000 vòng/phút, hiệu suất của ER collet là hoàn toàn đầy đủ.

Chi Phí Của Hệ Thống ER Collet So Với Các Giải Pháp Thay Thế Là Bao Nhiêu?

Tổng chi phí sở hữu của hệ thống ER collet thấp hơn đáng kể so với các phương pháp kẹp dụng cụ khác, đặc biệt khi xem xét phạm vi đường kính dụng cụ mà một xưởng cần đáp ứng. Một bộ khởi đầu ER-32 hoàn chỉnh với thân đầu kẹp, 20 collet bao phủ từ 2 mm đến 20 mm, và cờ lê có giá khoảng 350 đến 500 USD từ các thương hiệu uy tín như Rego-Fix, Techniks, hoặc Lyndex-Nikken. Phạm vi bao phủ tương đương sử dụng đầu kẹp thủy lực sẽ cần 20 đầu kẹp riêng lẻ với giá 150 USD mỗi chiếc, tổng cộng 3.000 USD, và cần thêm một bộ bơm thủy lực giá 1.200 USD. Bảng dưới đây so sánh các thông số kỹ thuật và chi phí chính của ba hệ thống kẹp dụng cụ phổ biến nhất:

Tại Sao ER Collet Vẫn Là Lựa Chọn Hàng Đầu Cho Gia Công Nguyên Mẫu Và Sản Xuất Hàng Loạt Nhỏ?

Đối với gia công nguyên mẫu và sản xuất khối lượng thấp, các yếu tố chi phối là tốc độ chuyển đổi và chi phí tồn kho, cả hai đều nghiêng về hệ thống ER. Khi một lập trình viên CNC thay đổi dụng cụ từ dao phay ngón 10 mm sang mũi khoan 6 mm, hệ thống ER chỉ cần thay collet, mất 20 giây và không làm xáo trộn vị trí của thân đầu kẹp trong trục chính. Ngược lại, một đầu kẹp đường kính cố định phải được tháo khỏi trục chính, đòi hỏi chu kỳ đo bù chiều cao dao làm tăng thêm 1 đến 2 phút cho mỗi lần thay. Trong một công việc điển hình với 10 dụng cụ, sự khác biệt này dẫn đến tiết kiệm 15 đến 20 phút thời gian chu kỳ cho mỗi lần setup, với đơn giá máy 80 USD mỗi giờ, tương đương tiết kiệm 20 đến 27 USD mỗi lần setup.

Khi Nào Kỹ Sư Nên Chọn Hệ Thống Kẹp Khác Thay Vì ER Collet?

Có ba tình huống cụ thể mà ER collet không phải là lựa chọn tối ưu. Thứ nhất là phá thô nặng titan hoặc thép không gỉ khi mô-men cắt vượt quá 80 Nm; trong trường hợp này, cần sử dụng đầu kẹp khóa bên hoặc mâm kẹp phay có mặt phẳng Weldon để ngăn dụng cụ xoay. Thứ hai là gia công tinh siêu chính xác khi yêu cầu độ nhám bề mặt dưới Ra 0,4 micromet, vì độ đảo của ER collet sẽ để lại dấu vết dụng cụ nhìn thấy được trên bề mặt chi tiết. Thứ ba là gia công tốc độ cao trên 25.000 vòng/phút cho nhôm khi đai ốc không cân bằng gây rung động; trong trường hợp này, đầu kẹp thủy lực hoặc co ngót cân bằng là cần thiết để duy trì tuổi thọ dụng cụ và chất lượng bề mặt. Đối với tất cả các ứng dụng khác, sự kết hợp giữa độ chính xác, tính linh hoạt và chi phí của ER collet khiến nó trở thành lựa chọn mặc định hợp lý.

Câu Hỏi Thường Gặp

Dung Sai Độ Đảo Tối Đa Của ER Collet Mới Là Bao Nhiêu?

Một collet ER mới, chất lượng cao từ nhà sản xuất cao cấp sẽ có độ đảo từ 0,005 mm đến 0,008 mm tại mũi khi đo bằng thanh kiểm tra. Các collet cấp công nghiệp tiêu chuẩn sẽ có độ đảo 0,010 mm đến 0,015 mm, vẫn chấp nhận được cho hầu hết các hoạt động khoan và phá thô. Đối với các hoạt động gia công tinh, bạn nên chọn collet có độ đảo được chứng nhận từ 0,005 mm trở xuống, thường được gắn nhãn "precision" hoặc "UP" grade.

ER Collet Nên Được Thay Thế Bao Lâu Một Lần?

ER collet nên được thay thế khi độ đảo vượt quá 0,025 mm hoặc khi xuất hiện mòn, ăn mòn hoặc vết khía nhìn thấy được trên lỗ bên trong hoặc bề mặt côn. Tuổi thọ trung bình là 1.000 đến 2.000 lần thay dụng cụ, tùy thuộc vào độ sạch của môi trường và mô-men siết trong quá trình kẹp. Vệ sinh và bôi trơn thường xuyên collet và ren đai ốc sẽ kéo dài đáng kể tuổi thọ sử dụng.

ER Collet Có Thể Kẹp Chuôi Hệ Mét Trong Đầu Kẹp Cỡ Inch Không?

Không, dải kẹp của ER collet chính xác là 1 mm, vì vậy chuôi hệ mét cần collet hệ mét và chuôi hệ inch cần collet hệ inch. Cố gắng kẹp chuôi 0,375 inch (9,525 mm) trong collet 10 mm sẽ dẫn đến độ đảo quá mức và lực kẹp kém. Luôn sử dụng cỡ collet khớp chính xác với đường kính chuôi để có hiệu suất tối ưu.

Mô-men Siết Đúng Cho Đai Ốc ER Collet Là Bao Nhiêu?

Mô-men siết khuyến nghị thay đổi theo cỡ collet: ER-11 yêu cầu 15 đến 20 Nm, ER-16 yêu cầu 30 đến 40 Nm, ER-25 yêu cầu 50 đến 60 Nm, và ER-32 yêu cầu 70 đến 80 Nm. Sử dụng cờ lê lực là điều cần thiết vì siết quá chặt sẽ làm biến dạng collet và siết không đủ sẽ gây kéo tuột dụng cụ. Sau khi siết ban đầu, nên siết lại sau vài đường cắt đầu tiên để bù cho sự giãn nở nhiệt.

ER Collet Có Hoạt Động Cho Cả Gia Công Phay Và Tiện Không?

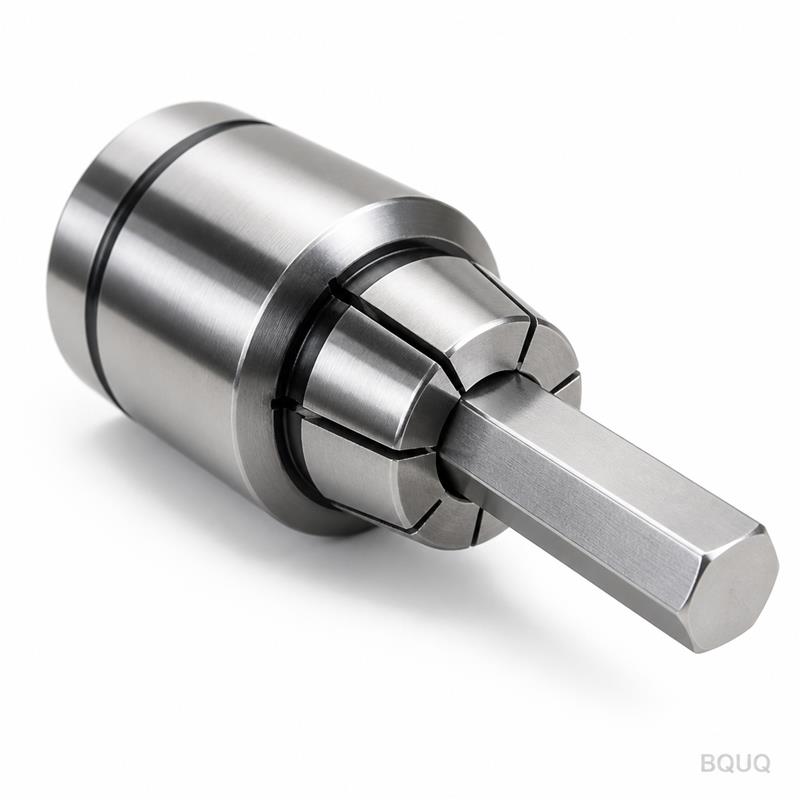

Có, ER collet được sử dụng trong cả trục chính phay và dụng cụ quay trên máy tiện, miễn là thân đầu kẹp được thiết kế cho giao diện máy cụ thể. Trong các ứng dụng tiện, đầu kẹp collet cũng có thể được sử dụng để kẹp chi tiết gia công, không chỉ dụng cụ cắt, với độ chính xác kẹp từ 0,010 mm đến 0,020 mm. Đối với việc kẹp chi tiết, collet được lắp trên trục chính máy tiện và phôi được đẩy qua lỗ, điều này phổ biến cho máy tiện CNC cấp phôi thanh.

Sự Khác Biệt Giữa Collet ER-32 Và ER-40 Là Gì?

Sự khác biệt chính là khả năng kẹp và kích thước vật lý của collet. Collet ER-32 có lỗ tối đa 20 mm và đường kính ngoài 32 mm, trong khi collet ER-40 có lỗ tối đa 26 mm và đường kính ngoài 40 mm. Collet ER-40 lớn hơn được sử dụng cho các dụng cụ cắt nặng hơn và chuôi lớn hơn, nhưng yêu cầu thân đầu kẹp lớn hơn và tạo ra lực kẹp cao hơn.

Nhiệt Độ Ảnh Hưởng Đến Hiệu Suất ER Collet Như Thế Nào?

Ở nhiệt độ cao trên 80 độ C, thép lò xo của collet có thể mất đi tính đàn hồi, làm giảm lực kẹp vĩnh viễn. Trong quá trình gia công nặng, nhiệt sinh ra tại lưỡi cắt có thể truyền qua chuôi dụng cụ vào collet, vì vậy việc sử dụng dung dịch làm mát qua trục chính hoặc dung dịch làm mát tràn ngoài là rất quan trọng. Kiểm tra thường xuyên các khe của collet để phát hiện bất kỳ dấu hiệu đổi màu do nhiệt (hóa xanh) được khuyến nghị để ngăn ngừa hỏng dụng cụ đột ngột.
