Đọc catalog collet: Kích thước, lỗ kẹp và thông số kỹ thuật

Đọc catalog collet: Kích thước, lỗ kẹp và thông số kỹ thuật

Trả lời ngắn gọn: Catalog collet được đọc theo bốn bước — dòng sản phẩm (ER, 5C, R8, TG, máy tiện tự động), mã kích thước (ER11 đến ER50, hoặc các loại máy tiện tự động 15/25/36/46), lỗ kẹp (tròn, lục giác, vuông, tam giác, rãnh chốt), và cấp chính xác (thường 0,005–0,015 mm TIR). Khớp dòng sản phẩm với đầu kẹp của bạn, lỗ kẹp với phôi, và cấp chính xác với dung sai của bạn. Sau đó kiểm tra phạm vi kẹp, không phải kích thước danh nghĩa: một collet ER32 ghi 10 mm kẹp khoảng 9,5–10,0 mm. BQUQ sản xuất collet đến ±0,005 mm và báo giá collet theo yêu cầu và tiêu chuẩn trong 12 giờ làm việc với MOQ linh hoạt.

Hầu hết người mua gặp rắc rối với catalog collet không phải vì thiếu dữ liệu, mà vì dữ liệu dày đặc và được sắp xếp theo cách giả định bạn đã biết cây gia phả. Một trang catalog cho collet ER32 có thể liệt kê hàng tá con số, và chỉ ba trong số đó quan trọng cho ứng dụng của bạn. Hướng dẫn này đi qua thứ tự đọc mà các kỹ sư quy trình giàu kinh nghiệm sử dụng, sau đó đề cập đến những cạm bẫy gây ra phế phẩm và hư hỏng trục chính.

Các dòng collet chính là gì, và bạn cần loại nào?

Quyết định đầu tiên luôn là giao diện. Máy công cụ, mâm cặp hoặc đầu kẹp của bạn quyết định dòng sản phẩm trước khi bất kỳ thông số kỹ thuật nào khác có ý nghĩa. Bạn không thể thay thế collet ER cho collet 5C, và collet máy tiện tự động sẽ không vừa mâm cặp phay.

Mã kích thước trong dòng ER không phải là kích thước lỗ kẹp — đó là kích thước thân. ER11, ER16, ER20, ER25, ER32, ER40 và ER50 mô tả đường kính ngoài và khả năng kẹp tăng dần. Thân collet ER32 danh nghĩa là 32 mm, và dòng đó bao gồm các lỗ kẹp từ khoảng 1 mm đến 20 mm. Nếu bạn cần kẹp chuôi 25 mm, bạn chuyển lên ER40 hoặc ER50, không phải "ER32 lớn hơn".

Đối với công việc máy tiện, dòng 5C là một cỡ thân duy nhất với phạm vi lỗ kẹp rất rộng, thường từ 1/16 inch đến 1-1/16 inch trong catalog hệ inch và 1 mm đến 26 mm trong phiên bản hệ mét. Vì collet 5C thường được cung cấp theo bước 0,5 mm hoặc 1 mm, catalog sẽ liệt kê hàng tá mã bộ phận chỉ khác nhau về lỗ kẹp.

Collet máy tiện tự động lại theo một logic khác. Các ký hiệu loại 15, loại 25 và loại 36/46 đề cập đến cấp dung lượng collet của máy chứ không phải đường kính thân, và catalog thường phân loại chúng theo thương hiệu và model máy. Đối với công việc kiểu Thụy Sĩ, ống dẫn hướng là một dòng catalog riêng biệt với collet, và hai thứ phải được đặt hàng như một cặp khớp.

Làm thế nào để đọc các cột kích thước và kích thước?

Khi dòng sản phẩm đã được xác định, hãy đọc bảng kích thước theo thứ tự: lỗ kẹp (d), đường kính thân (D), chiều dài tổng thể (L), và phạm vi kẹp. Catalog thường in những thứ này trong một lưới nhỏ gọn, và phạm vi kẹp là cột mà người mua bỏ qua.

Collet là một lò xo. Lỗ kẹp của nó được mài hơi lớn hơn danh nghĩa để các phân đoạn có thể nén lên phôi hoặc chuôi dụng cụ. Đó là lý do tại sao collet ER32 ghi 10 mm thường chấp nhận 9,5 mm đến 10,0 mm, và tại sao việc ép chuôi 10,5 mm vào nó phá hủy phạm vi đàn hồi. Khi collet đã bị nén quá mức, nó không trở về lỗ kẹp ban đầu, và độ đảo suy giảm vĩnh viễn.

Logic tương tự áp dụng cho việc kẹp thiếu. Nếu bạn kẹp chuôi 9,0 mm trong collet 10 mm, các phân đoạn chỉ đóng một phần, tiếp xúc tập trung trên một dải hẹp, và lực kẹp giảm mạnh. Cách tiếp cận đúng là giảm xuống cỡ lỗ kẹp tiếp theo thay vì kéo giãn phạm vi.

Đối với collet 5C và R8, phạm vi kẹp hẹp hơn nhiều — thường chỉ 0,05 mm đến 0,1 mm nén hữu dụng — vì chúng được kéo vào một đế côn thay vì bị nén bởi đai ốc. Đây là lý do tại sao catalog 5C được tổ chức theo bước lỗ kẹp chặt chẽ và tại sao mua kích thước "đủ gần" hiếm khi hiệu quả.

Các loại lỗ kẹp khác nhau có ý nghĩa gì?

Hình học lỗ kẹp là nguồn lỗi đặt hàng phổ biến thứ hai. Lỗ kẹp tròn là mặc định, nhưng catalog cũng liệt kê các biến thể lục giác, vuông, tam giác và rãnh chốt, mỗi loại được mài cho một biên dạng phôi cụ thể.

Lỗ kẹp tròn

Cấu hình tiêu chuẩn để kẹp phôi tròn, chuôi mũi khoan, chuôi dao phay ngón và chốt. Được mài đến đường kính danh nghĩa với phạm vi kẹp xác định. Đây là điều hầu hết người mua muốn nói khi nói "collet".

Lỗ kẹp lục giác và vuông

Được mài để chấp nhận thanh lục giác hoặc thanh vuông trực tiếp, để collet kẹp trên các mặt phẳng thay vì trên các góc. Collet lỗ kẹp lục giác phổ biến trong công việc máy tiện kiểu Thụy Sĩ và máy tiện tự động nơi thanh lục giác được cấp qua ống dẫn hướng. Collet lỗ kẹp vuông được sử dụng cho thanh vuông, tarô và đồ gá đặc biệt. Cả hai thường được sản xuất theo yêu cầu với kích thước qua các mặt phẳng cụ thể.

Lỗ kẹp tam giác và rãnh chốt

Collet lỗ kẹp tam giác giữ phôi tam giác hoặc biên dạng xiết cụ thể. Collet rãnh chốt có rãnh then bên trong hoặc bên ngoài ăn khớp với chốt trên đầu kẹp, ngăn chặn quay — được sử dụng khi phôi phải được định vị hoặc khi cần truyền mô-men xoắn.

Các biến thể kéo dài, đánh bóng gương và tôi cứng

Một số catalog liệt kê collet kéo dài để với tới các đặc điểm lõm, collet đánh bóng gương để giảm ma sát và thoát phoi tốt hơn, và collet tôi cứng để kéo dài tuổi thọ mài mòn trong sản xuất khối lượng lớn. Đây là các biến thể quy trình của cùng một hình học cơ bản, không phải các dòng riêng biệt.

Nếu ứng dụng của bạn liên quan đến biên dạng không tròn và bạn không chắc liệu collet hay ống dẫn hướng nên mang biên dạng, các quy tắc tương thích trong tương thích collet và ống dẫn hướng đáng đọc trước khi bạn đặt hàng.

Cấp chính xác và số TIR hoạt động như thế nào?

Cấp chính xác là nơi catalog khác nhau nhiều nhất giữa các nhà cung cấp, và là nơi khoảng cách giá thường đến từ. Một cấp là một lời hứa về độ đảo, được đo tại một khoảng cách xác định từ mặt collet, dưới một điều kiện kẹp xác định.

Ba lưu ý áp dụng. Thứ nhất, khoảng cách đo quan trọng: tuyên bố 0,005 mm tại mặt collet có thể trở thành 0,020 mm tại 3×D, đó là nơi lưỡi cắt của bạn thực sự nằm. Thứ hai, TIR chỉ có ý nghĩa với một thanh kiểm tra xác định và một đai ốc xác định — chuyển sang đai ốc cấp thấp hơn có thể thêm độ đảo nhiều hơn so với việc nâng cấp collet loại bỏ. Thứ ba, tuyên bố cấp chỉ có thể xác minh bằng thiết bị kiểm tra, vì vậy hãy yêu cầu phương pháp đo. So sánh cấp chính xác đề cập cách các cấp được kiểm tra và những gì cần yêu cầu trên chứng chỉ.

Đối với hầu hết công việc sản xuất, cấp chính xác ở 0,010 mm là mức tối thiểu thực tế, và chính xác cao ở 0,005 mm là những gì bạn chỉ định khi dung sai chi tiết dưới ±0,02 mm. Siêu chính xác được dành cho mài và đo lường.

Bạn còn nên kiểm tra gì trước khi đặt hàng?

Tương thích đai ốc và đầu kẹp

Đai ốc collet không phải là hàng hóa phổ thông. Đai ốc khác nhau về ren, loại vòng bi, góc côn và lực kẹp, và một đai ốc không khớp sẽ thay đổi cả lực kẹp và độ đảo. Nếu catalog của bạn liệt kê collet và đai ốc trên các trang riêng biệt, hãy xác nhận cặp ghép. Hướng dẫn các loại đai ốc collet giải thích sự khác biệt giữa đai ốc tiêu chuẩn, có vòng bi và kín.

Vật liệu và độ cứng

Catalog có thể chỉ định thép lò xo tôi cứng toàn bộ, thép hợp kim tôi bề mặt, hoặc phạm vi độ cứng cụ thể trong HRC. Độ cứng cao hơn kéo dài tuổi thọ mài mòn nhưng giảm phạm vi đàn hồi, điều này quan trọng nếu bạn kẹp gần rìa phạm vi lỗ kẹp. Đối với công việc Thụy Sĩ khối lượng lớn, collet tôi cứng thường là lựa chọn kinh tế tốt hơn mặc dù đơn giá cao hơn.

Đồng tâm so với song song

Một collet có thể đồng tâm tại mặt và vẫn giữ phôi ở một góc. Catalog hiếm khi in độ song song, nhưng nó quan trọng đối với chi tiết dài và đối với thành phần thành mỏng nơi biến dạng kẹp là rủi ro. Nếu bạn gia công chi tiết thành mỏng, hướng dẫn trong gá phôi bằng collet cho chi tiết thành mỏng có liên quan trực tiếp.

Số lượng, thời gian giao hàng và MOQ

Các cỡ ER và 5C tiêu chuẩn thường có sẵn. Collet máy tiện tự động, lỗ kẹp không tròn và biến thể kéo dài thường được sản xuất theo yêu cầu. Hỏi thời gian giao hàng riêng cho dòng tiêu chuẩn và theo yêu cầu, và xác nhận liệu MOQ áp dụng cho mỗi kích thước hay mỗi đơn hàng.

BQUQ xử lý nguồn cung collet như thế nào?

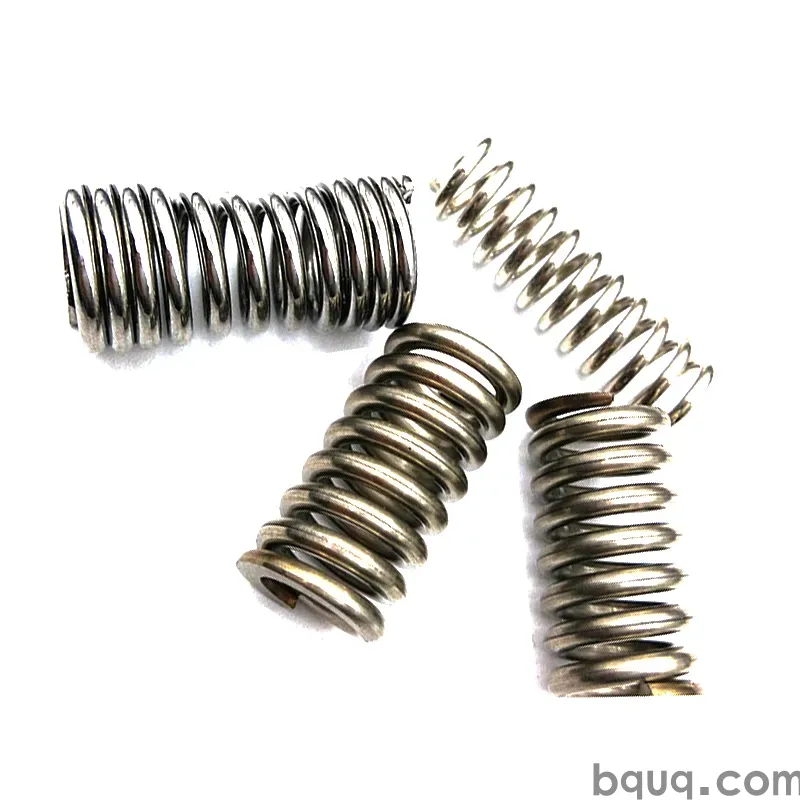

BQUQ vận hành bốn dây chuyền sản xuất trong một nhà máy tại Dongguan bao gồm gia công CNC đến ±0,005 mm, dập kim loại, lò xo theo yêu cầu và sản xuất tản nhiệt, theo ISO9001. Công việc collet và mâm cặp được sản xuất cùng địa điểm với dụng cụ giữ chúng, giúp rút ngắn vòng lặp giữa sửa đổi bản vẽ và chi tiết giao hàng.

Đối với người mua, những điểm thực tế là:

• Collet tiêu chuẩn và theo yêu cầu được báo giá trong 12 giờ làm việc
• MOQ linh hoạt, bao gồm đơn hàng hỗn hợp kích thước
• Lỗ kẹp tròn, lục giác, vuông, tam giác và rãnh chốt
• Dòng ER, 5C, R8, TG, DA và máy tiện tự động loại 15/25/36-46
• Báo cáo kiểm tra với TIR đo được theo yêu cầu

Nếu bạn đang chỉ định collet cho một quy trình mới, hãy gửi bản vẽ đầu kẹp, đường kính phôi và TIR yêu cầu. Đó là đủ để chọn dòng, lỗ kẹp và cấp mà không cần qua lại.

Câu hỏi thường gặp

H: Sự khác biệt giữa mã kích thước collet ER và kích thước lỗ kẹp là gì?

Đ: Mã kích thước ER mô tả thân collet, không phải lỗ. ER11, ER16, ER20, ER25, ER32, ER40 và ER50 đề cập đến đường kính ngoài và khả năng kẹp tăng dần. Trong mỗi cỡ thân, catalog liệt kê nhiều tùy chọn lỗ kẹp — dòng ER32 bao gồm khoảng 1 mm đến 20 mm. Luôn đọc cột lỗ kẹp riêng biệt với tên dòng.

H: Một collet có thể giữ một loạt đường kính phôi không?

Đ: Chỉ trong phạm vi kẹp đã nêu, thường là 0,5 mm cho collet ER và hẹp hơn nhiều cho 5C và R8. Vượt quá phạm vi theo cả hai hướng tập trung tiếp xúc, giảm lực kẹp và làm biến dạng collet vĩnh viễn. Đối với công việc chính xác, chọn cỡ lỗ kẹp đặt phôi của bạn gần giữa phạm vi của nó.

H: Làm thế nào để chọn giữa cấp collet tiêu chuẩn và chính xác cao?

Đ: Khớp cấp với dung sai chi tiết của bạn. Cấp tiêu chuẩn ở khoảng 0,015 mm TIR phù hợp cho khoan và phay thô. Cấp chính xác ở 0,010 mm phù hợp cho sản xuất chung. Chính xác cao ở 0,005 mm thích hợp khi dung sai chi tiết dưới ±0,02 mm. Hãy nhớ rằng độ đảo tăng theo khoảng cách từ mặt collet, vì vậy hãy kiểm tra thông số tại chiều dài đo thực tế của bạn.

H: Collet lỗ kẹp lục giác và vuông có đắt hơn lỗ kẹp tròn không?

Đ: Có, thường là vậy. Lỗ kẹp tròn được sản xuất khối lượng lớn và thường có sẵn, trong khi lỗ kẹp lục giác, vuông, tam giác và rãnh chốt thường được sản xuất theo yêu cầu vì biên dạng phải được mài theo kích thước qua các mặt phẳng cụ thể của bạn. Dự kiến thời gian giao hàng dài hơn và đơn giá cao hơn, mặc dù MOQ thường có thể linh hoạt cho đơn hàng hỗn hợp.

H: Tôi nên gửi thông tin gì để báo giá collet?

Đ: Gửi bản vẽ đầu kẹp hoặc mâm cặp, đường kính và biên dạng phôi hoặc chuôi dụng cụ, TIR yêu cầu và khoảng cách đo, model máy, và số lượng hàng năm của bạn. Đối với ứng dụng máy tiện tự động và Thụy Sĩ, bao gồm cả thông số ống dẫn hướng. Với những chi tiết đó, BQUQ có thể xác nhận dòng, lỗ kẹp, cấp và thời gian giao hàng trong 12 giờ làm việc.
