Đầu kẹp Collet để khoan: Giữ lỗ đúng vị trí
Trả lời ngắn: Đầu kẹp collet giữ lỗ khoan đúng vị trí vì nó định tâm mũi khoan trên trục chính trong phạm vi vài micromet và giữ nó ở đó mà không có sự biến thiên giữa các hàm của mâm cặp ba chấu. Trên một đầu kẹp ER32 hoặc TG100 tốt với collet mài và mũi khoan chuôi h6, tổng độ đảo hướng tâm tại 3×D thường là 5–15 µm, so với 30–100 µm đối với mâm cặp ba chấu. Sự khác biệt đó gần như tương ứng trực tiếp với sai số vị trí lỗ: giữ TIR dưới 10 µm và bạn có thể giữ vị trí thực ±0.02 mm trên lỗ 5 mm mà không cần khoan mồi. Trên 25 µm TIR, dự kiến lệch 0.05–0.10 mm và lỗ doa bị cắt quá cỡ.
Vị trí lỗ là một trong những đặc tính trông giống như vấn đề khoan và hầu như luôn là vấn đề gá kẹp. Mũi khoan không quyết định lỗ đi đâu; đầu kẹp mới quyết định. Nếu trục mũi khoan bị nghiêng hoặc lệch khỏi vị trí lệnh, lưỡi cắt ngang sẽ trượt, mép viền sẽ cọ xát, và lỗ sẽ nằm ở nơi khác so với bản vẽ.
Bài viết này phân tích cách đầu kẹp collet để khoan thực sự kiểm soát vị trí lỗ, ngân sách sai số nằm ở đâu, và cách chọn giữa hệ thống ER, TG và 5C cho một dung sai nhất định.
Tại sao đầu kẹp collet giữ vị trí lỗ tốt hơn mâm cặp hàm?
Mâm cặp ba chấu hoặc bốn chấu định vị dụng cụ trên ba hoặc bốn điểm tiếp xúc rời rạc. Mỗi hàm có sai số dẫn riêng, độ mòn riêng và lực kẹp riêng. Khi bạn siết mâm cặp, dụng cụ bị đẩy về phía trung bình của các điểm tiếp xúc đó — một giá trị thay đổi mỗi lần bạn kẹp lại, và thay đổi lần nữa khi các hàm mòn không đều.
Collet là một vòng kín bằng thép đàn hồi. Khi đai ốc đẩy nó vào côn của đầu kẹp, collet co lại đồng đều xung quanh chuôi dụng cụ. Tiếp xúc là 360°, vì vậy dụng cụ được định tâm bởi toàn bộ chu vi thay vì ba hoặc bốn miếng đệm.
Hậu quả thực tế:
- Độ lặp lại. Kẹp lại cùng một mũi khoan trong collet thường đưa nó trở lại trong phạm vi 2–5 µm so với vị trí trước đó. Mâm cặp hàm có thể dịch chuyển 20–50 µm.
- Tính đối xứng. Kẹp collet đối xứng hướng tâm, vì vậy nó không làm cong chuôi mũi khoan. Mâm cặp hàm có thể làm cong một mũi khoan nhỏ vài micromet, khiến mũi khoan nghiêng khỏi trục.
- Độ cứng trên mỗi đơn vị kích thước. Đai ốc collet nằm gần dụng cụ, giảm thiểu độ nhô ra — yếu tố lớn nhất gây lệch mũi khoan.
Đối với khoan cụ thể, điểm thứ hai quan trọng hơn hầu hết mọi người nhận ra. Mũi khoan cacbua 3 mm có độ cứng chuôi đo bằng vài N/µm. Làm cong nó 5 µm tại chuôi và mũi khoan di chuyển 5 µm cộng với bất kỳ sự khuếch đại nào từ độ nhô ra.
Ngân sách sai số vị trí lỗ
Sai số vị trí trong lỗ khoan đến từ bốn nguồn. Chỉ một trong số đó là mũi khoan.
| Nguồn sai số | Đóng góp điển hình | Ghi chú |
|---|---|---|
| TIR trục chính + đầu kẹp + collet | 5–20 µm | Chiếm ưu thế và có thể kiểm soát |
| Bất đối xứng mũi khoan (lõi, lưỡi cắt ngang) | 5–30 µm | Chất lượng mài, góc mũi |
| Giãn nở nhiệt trong chu kỳ | 3–15 µm | Xem độ ổn định nhiệt của collet |
| Định vị máy + sai số servo | 2–10 µm | Vít me bi, encoder, độ rơ |
| Biến dạng phôi / kẹp | 5–50 µm | Thành mỏng, phần không được đỡ |
Nếu dung sai vị trí thực của bạn là 0.05 mm (±0.025 mm hướng tâm), bạn cần tổng bình phương căn của các yếu tố này nằm thoải mái dưới mức đó. Điều đó thường có nghĩa là giữ TIR đầu kẹp dưới 10 µm và giữ mũi khoan sắc.
Bảng cũng giải thích tại sao thêm khoan mồi lại hữu ích: nó loại bỏ số hạng bất đối xứng mũi khoan khỏi phương trình bằng cách cho mũi khoan một chỗ ngồi hình nón để đi theo.
Độ đảo bao nhiêu là chấp nhận được?
| Ứng dụng | TIR tối đa tại 3×D | Lựa chọn đầu kẹp thực tế |
|---|---|---|
| Lỗ doa hoặc khoét, IT7 | ≤ 5 µm | ER hoặc TG chính xác, collet mài, chuôi h4 |
| Lỗ khoan, vị trí ±0.05 mm | ≤ 15 µm | ER32/ER25 tiêu chuẩn với collet chất lượng |
| Lỗ khoan, vị trí ±0.10 mm | ≤ 30 µm | Collet ER hoặc mâm cặp không chìa tốt |
| Lỗ thông / lỗ tarô | ≤ 50 µm | Bất kỳ đầu kẹp collet nào trong tình trạng tốt |
Đây là các giá trị chỉ dẫn cho trục chính được bảo dưỡng tốt. Máy, dung dịch làm mát và vật liệu của bạn sẽ thay đổi chúng.
ER vs TG vs 5C: chọn đầu kẹp collet nào để khoan?
Cả ba đều là hệ thống collet một góc hoặc hai góc, nhưng chúng hoạt động khác nhau dưới tải khoan.
| Hệ thống | Góc collet | Phạm vi kẹp mỗi collet | TIR điển hình | Tốt nhất cho |
|---|---|---|---|---|
| ER (ER11–ER50) | 8° một góc | 1 mm | 5–15 µm | Khoan thông dụng, phạm vi chuôi rộng |
| TG (TG100, TG150) | 8° với chiều dài tiếp xúc lớn hơn | 0.5 mm | 3–10 µm | Độ cứng cao hơn, kẹp chặt hơn |
| 5C | 10° + lỗ thân | Kích thước lỗ cố định | 3–8 µm | Khoan trên máy tiện, gia công thanh, thay nhanh |
| DA | 8° hai góc | 0.5 mm | 5–12 µm | Mũi khoan nhỏ, không gian chật |
Collet ER là mặc định. ER32 bao phủ chuôi 2–20 mm và đủ cứng cho hầu hết khoan đến 16 mm trong thép. Phạm vi co 1 mm mỗi collet có nghĩa là bạn có thể bao phủ một kho mũi khoan rộng với một bộ khiêm tốn.
Collet TG có tiếp xúc côn dài hơn và thành dày hơn. Điều đó chuyển thành mô-men kẹp cao hơn và ít trượt chuôi hơn dưới bước tiến cao. Nếu bạn khoan bằng cacbua với thông số mạnh, TG100 hoặc TG150 là lựa chọn an toàn hơn.
Collet 5C có chiều dài cố định và thay nhanh, phù hợp với khoan trên máy tiện và gia công Swiss nơi bạn chuyển đổi giữa phôi thanh và dụng cụ. Đầu kẹp collet 5C với lỗ mài sẽ giữ TIR dưới 8 µm một cách đáng tin cậy.
Nếu bạn đang chọn hệ thống từ đầu, logic lựa chọn trong hướng dẫn chọn hệ thống collet của chúng tôi bao quát các đánh đổi sâu hơn.
Còn mâm cặp thủy lực và mâm cặp động lực thì sao?
Đầu kẹp giãn nở thủy lực cho độ đảo tốt nhất trong mọi phương pháp kẹp dụng cụ — thường dưới 3 µm — vì lực kẹp được áp dụng bởi một màng chứa dầu không có sai số côn cơ học. Chúng cũng đắt nhất và ít chịu được chuôi bẩn nhất.
Đối với khoan khối lượng lớn trên máy tiện, mâm cặp động lực hoặc mâm cặp khí nén có thể là câu trả lời tốt hơn cho phía phôi, trong khi collet xử lý dụng cụ. BQUQ cung cấp cả hai phía của phương trình đó.
Độ nhô ra, độ cứng và quy tắc L/D
Độ lệch mũi khoan tỷ lệ với lập phương của độ nhô ra. Đi từ 40 mm lên 60 mm chiều dài đo trên mũi khoan 6 mm làm tăng độ mềm ngang lên khoảng ba lần.
Các quy tắc ngón tay cái đứng vững trong thực tế:
- Giữ chiều dài đo dưới 4× đường kính mũi khoan cho HSS, 6× cho cacbua nếu có thể.
- Sử dụng thanh nối dài đầu kẹp collet hoặc đầu kẹp chiều dài đo ngắn thay vì mũi khoan dài khi hình học cho phép.
- Đối với lỗ sâu, khoan theo bước và chấp nhận rằng vị trí trôi theo độ sâu — 1×D đầu tiên thiết lập vị trí, mọi thứ sau đó đi theo nó.
- Không bao giờ sử dụng chuôi mũi khoan đã bị xước bởi mâm cặp hàm trong collet. Các điểm cao làm giảm tiếp xúc và tăng độ đảo.
Đầu kẹp collet với đai ốc nằm gần mặt trục chính hơn hầu hết mâm cặp hàm có cùng dung lượng, đó là một lý do nó thắng về độ cứng ngay cả trước khi bạn xem xét độ đảo.
Thực hành thiết lập bảo vệ vị trí lỗ
Đầu kẹp chỉ là một nửa câu chuyện. Những thực hành này là điều phân biệt một xưởng giữ ±0.02 mm với một xưởng vật lộn với ±0.08 mm.
1. Làm sạch côn và collet mỗi lần thay. Một phoi duy nhất giữa collet và côn đầu kẹp có thể thêm 10–20 µm độ đảo.
2. Siết đai ốc đúng lực. Siết thiếu làm mũi khoan trượt; siết quá làm collet bị loe miệng và phá hỏng hình học co của nó.
3. Đưa mũi khoan vào hết chiều sâu collet. Đưa vào nông tập trung tải trên một dải ngắn và giảm độ kẹp.
4. Đo TIR tại mép viền mũi khoan, không phải chuôi. Độ đảo chuôi có thể hoàn hảo trong khi mũi khoan bị đảo.
5. Đánh dấu collet. Xoay collet 180° trong đai ốc đôi khi triệt tiêu độ đảo còn lại.
6. Thay collet theo lịch trình. Một collet đã bị siết quá lực hoặc chạy khô sẽ mất độ đàn hồi vĩnh viễn. Xem sửa chữa và tân trang collet để biết những gì có thể và không thể phục hồi.
Hiệu ứng nhiệt trong chu kỳ
Khi trục chính nóng lên, đầu kẹp giãn nở. Một đầu kẹp thép 100 mm giãn khoảng 1.2 µm mỗi °C. Trong quá trình làm nóng 10 °C, đó là 12 µm dịch chuyển dọc trục — điều này thay đổi độ sâu nhiều hơn vị trí, nhưng cũng thay đổi tải trước hiệu dụng trên collet. Bài viết của chúng tôi về độ đảo collet và hành vi nhiệt bao quát thực hành đo cho điều này.
Ghép đầu kẹp collet với hoạt động khoan
Các công việc khoan khác nhau đòi hỏi các yêu cầu khác nhau.
Khoan đường kính nhỏ (dưới 3 mm)
Sử dụng collet ER11, ER16 hoặc DA. Độ đảo chiếm ưu thế vì mũi khoan mong manh. Một collet độ chính xác cao được mài tốt hơn 5 µm và lỗ được đánh bóng gương làm giảm ma sát và bám phoi. Khoan theo bước mạnh — mũi khoan nhỏ gãy do phoi đóng gói thường xuyên hơn nhiều so với do tải.
Khoan trung bình (3–12 mm)
ER25, ER32 và TG100 bao phủ phạm vi này tốt. Đây là nơi hầu hết khoan sản xuất diễn ra, và nơi mục tiêu TIR 10 µm tự trả tiền bằng cách loại bỏ khoan mồi.
Khoan lớn (trên 12 mm)
Chuyển sang ER40, ER50 hoặc TG150. Cân nhắc mũi khoan ngắn cho 1×D đầu tiên để thiết lập vị trí, sau đó mũi khoan dài hơn đến độ sâu. Ở kích thước này, lực đẩy máy và độ cứng đồ gá thường quan trọng hơn độ đảo đầu kẹp.
Khoan trên máy tiện và Swiss
Trên máy tiện, mũi khoan đứng yên và chi tiết quay. Ở đây đầu kẹp collet giữ mũi khoan trong tháp hoặc ụ sau, và một collet riêng giữ thanh. Cả hai đều quan trọng. Một ống dẫn hướng kiểu Swiss và một collet được lắp tốt ở phía thanh quyết định liệu lỗ khoan có đồng tâm với đường kính ngoài đã tiện hay không. Dòng mâm cặp động lực và gá kẹp Swiss của BQUQ bao quát phía phôi, trong khi collet máy tiện tự động xử lý cấp thanh.
BQUQ sản xuất gì và cách chỉ định

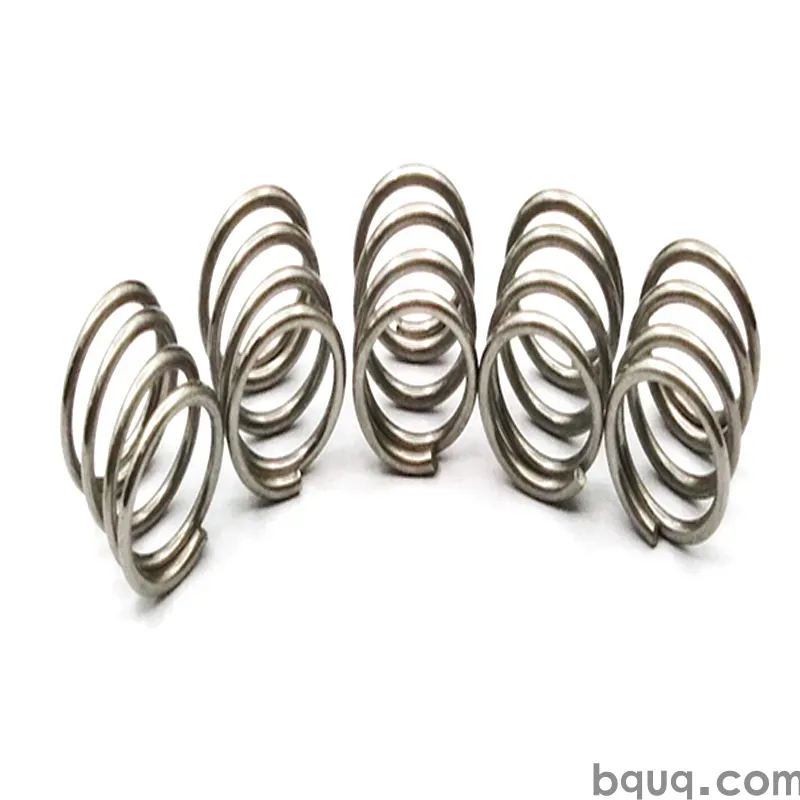

BQUQ vận hành bốn dây chuyền sản xuất trong một nhà máy tại Dongguan: gia công CNC đến ±0.005 mm, dập kim loại, lò xo theo yêu cầu, và tản nhiệt. Về phía collet, chúng tôi sản xuất các dòng ER, TG, 5C, DA và collet máy tiện tự động, cùng đầu kẹp collet, đai ốc, cờ lê và thanh nối dài.
Đối với ứng dụng khoan, hãy gửi cho chúng tôi:
- Đường kính chuôi mũi khoan và cấp dung sai (h6, h8, v.v.)
- Giao diện đầu kẹp (BT30/40/50, HSK, CAT, chuôi thẳng, tháp máy tiện)
- TIR yêu cầu tại chiều dài đo đã nêu
- Yêu cầu làm mát qua dụng cụ
- Sản lượng hàng năm và tần suất chuyển đổi
Chúng tôi báo giá trong 12 giờ làm việc và làm việc với MOQ linh hoạt, vì vậy một lần chạy mẫu đầu tiên không yêu cầu cam kết sản xuất đầy đủ. Lỗ tùy chỉnh, collet kéo dài và hình học đai ốc đặc biệt đều là thường lệ.
Nếu bạn vẫn đang quyết định giữa đầu kẹp collet và mâm cặp hàm cho một máy đa hoạt động, ghi chú thiết kế đầu kẹp collet của chúng tôi đi qua các đánh đổi, và dòng đầu kẹp collet cho gá dụng cụ cho thấy những gì có sẵn.
Câu hỏi thường gặp
H: Đầu kẹp collet có thể loại bỏ nhu cầu khoan mồi không?
Đ: Thường thì có. Nếu TIR đầu kẹp dưới 10 µm và mũi khoan được mài đối xứng, mũi khoan cacbua thường sẽ giữ vị trí ±0.02–0.03 mm trên lỗ 5 mm trong nhôm mà không cần khoan mồi. Trong thép, hoặc khi bề mặt bị gián đoạn hoặc nghiêng, khoan mồi vẫn tự trả tiền bằng cách loại bỏ số hạng sai số bất đối xứng mũi khoan.
H: Tôi nên thay collet dùng để khoan bao lâu một lần?
Đ: Trong sản xuất, kiểm tra collet mỗi 500–1,000 lần thay dụng cụ. Thay khi TIR tại mép viền dụng cụ vượt quá hai lần giá trị mới, khi lỗ có dấu đánh bóng hoặc xước, hoặc khi collet không còn đàn hồi trở lại tự do. Collet bị siết quá lực mất độ đàn hồi vĩnh viễn và không thể phục hồi bằng cách làm sạch.
H: Đầu kẹp collet TG có thực sự giữ tốt hơn ER không?
Đ: Collet TG có tiếp xúc côn dài hơn và thành dày hơn, làm tăng mô-men kẹp và giảm trượt chuôi dưới bước tiến cao. Trong các thử nghiệm song song trên cùng một trục chính, TG thường cho thấy ít hơn 2–5 µm độ đảo so với kích thước ER tương đương. Đánh đổi là phạm vi co hẹp hơn mỗi collet và chi phí collet cao hơn.
H: Điều gì gây ra lỗ khoan trôi theo một hướng?
Đ: Trôi hướng nhất quán thường chỉ ra trục chính bị cong hoặc lệch, côn đầu kẹp bị mòn, hoặc mũi khoan có mũi không đối xứng. Kiểm tra TIR đầu kẹp trước với mũi khoan tại chỗ, sau đó kiểm tra mũi khoan trên kính hiển vi quang học. Ngược lại, phân tán ngẫu nhiên thường chỉ ra nhiễu phoi hoặc kẹp không nhất quán.
H: Đầu kẹp collet có thể xử lý khoan làm mát qua dụng cụ không?
Đ: Có, miễn là đầu kẹp, collet và đai ốc đều được làm kín cho dịch vụ làm mát qua dụng cụ. Collet tiêu chuẩn rò rỉ dung dịch làm mát quanh chuôi và mất áp suất tại mũi khoan. Chỉ định collet làm kín và đai ốc có rãnh O-ring chính xác nếu bạn khoan sâu hơn 3×D trong thép hoặc thép không gỉ.
