Lò xo cho tiếp điểm pin và chống nhiễu trong thiết bị

Lò xo cho tiếp điểm pin và chống nhiễu trong thiết bị

Câu trả lời ngắn: Lò xo tiếp điểm pin và chống nhiễu được chỉ định bằng lực tiếp xúc, không phải bằng đường kính dây. Đối với một giá đỡ pin AA/AAA điển hình, hãy thiết kế lực làm việc 1,5–3,0 N tại chiều cao nén để pin không bị rung dưới rung động 30 g, và giữ ứng suất dưới khoảng 40% độ bền kéo để lò xo không bị giãn theo thời gian qua 5.000 chu kỳ lắp ghép. Đối với ngón chống nhiễu EMI, lực 0,3–0,8 N mỗi ngón với hành trình làm việc 0,5–1,0 mm là phổ biến, được mạ vàng 0,05–0,1 µm trên niken 1–3 µm. BQUQ gia công và quấn các tiếp điểm này trong một nhà máy ISO9001 tại Dongguan và trả báo giá trong 12 giờ làm việc.

Tại sao lò xo tiếp điểm hoạt động khác với lò xo thông thường

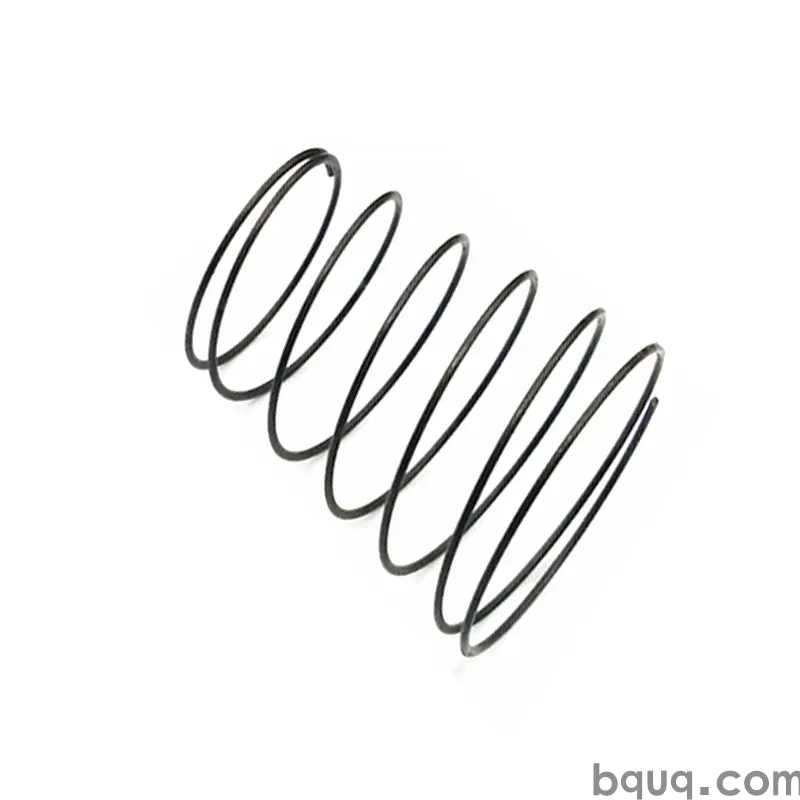

Một lò xo nén thông thường được đánh giá dựa trên tải tại một chiều dài nhất định. Lò xo tiếp điểm được đánh giá dựa trên một điều khác: liệu đường dẫn điện có ổn định trong khi đường dẫn cơ học di chuyển hay không. Sự khác biệt duy nhất đó định hình lại gần như mọi quyết định thiết kế.

Ba chế độ hỏng hóc chiếm ưu thế trong các trường hợp trả lại lò xo tiếp điểm:

1. Suy giảm lực. Lò xo bị giãn, áp lực tiếp xúc giảm và điện trở tiếp xúc tăng. Trên cực pin, điều này biểu hiện dưới dạng tắt nguồn không liên tục; trên tấm chắn, nó biểu hiện dưới dạng tăng phát xạ bức xạ trong quá trình kiểm tra lại EMC.

2. Ăn mòn do rung. Chuyển động vi mô tại giao diện tiếp xúc làm mòn lớp mạ, lộ kim loại cơ bản và tạo màng oxit cách điện. Tiếp điểm mạ thiếc đặc biệt dễ bị tổn thương; vàng là biện pháp bảo vệ tiêu chuẩn.

3. Biến dạng cơ học. Lò xo bị nén quá giới hạn đàn hồi trong quá trình lắp ráp hoặc sự kiện rơi và không bao giờ trở về chiều cao tự do.

Cả ba đều bị chi phối bởi cùng các biến số: vật liệu, mức ứng suất, hệ thống mạ và hình học của điểm tiếp xúc. Làm đúng bốn yếu tố đó và lò xo tiếp điểm trở thành một trong những bộ phận đáng tin cậy nhất trong sản phẩm.

Cửa sổ lực hẹp hơn bạn nghĩ

Quá ít lực và điện trở tiếp xúc không ổn định. Quá nhiều lực và chi tiết ghép — thường là kẹp pin dập mỏng hoặc gân nhựa — bị biến dạng. Đối với thiết bị tiêu dùng nhỏ, cửa sổ thực tế thường là:

Đây là các phạm vi chỉ dẫn cho thiết bị cầm tay và vỏ nhỏ, không phải tuyệt đối. Một thiết bị chịu tải rơi 50 g cần nhiều tải trước hơn; một thiết bị có gân vỏ nhựa cần ít hơn.

Bạn nên chọn vật liệu nào cho tiếp điểm pin?

Tiếp điểm pin sống trong một môi trường nhỏ khắc nghiệt: cặp điện hóa với vỏ pin, rò rỉ chất điện phân thỉnh thoảng, độ ẩm và hàng nghìn chu kỳ lắp vào. Lựa chọn vật liệu là sự thỏa hiệp giữa độ dẫn điện, độ đàn hồi và khả năng chống ăn mòn.

Đối với đường dẫn dòng pin thuần túy, đồng photpho và đồng berili là lựa chọn thông thường vì chúng kết hợp độ dẫn điện hữu ích với độ cứng lò xo thực sự. Đối với chắn nhiễu, độ dẫn điện ít quan trọng hơn nhiều so với khả năng giữ lực trong nhiều năm mà không bị ăn mòn, vì vậy thép không gỉ 301 cứng hoàn toàn là loại chủ lực — nó có thể được sử dụng trần hoặc với lớp niken mỏng bên dưới.

Nếu tiếp điểm của bạn cũng mang dòng điện và phải chịu được phun muối, đồng berili với mạ niken-vàng là sự kết hợp an toàn nhất, với chi phí cao nhất. Một con đường trung gian phổ biến là đồng photpho với niken 1–2 µm và vàng 0,05–0,1 µm.

Mạ: nơi hầu hết các vấn đề tiếp điểm thực sự sinh ra

Mạ không phải là trang trí; nó là giao diện điện. Ba quy tắc bao quát hầu hết các trường hợp:

• Mạ niken trước tiên. 1–3 µm niken ngăn đồng hoặc sắt khuếch tán vào lớp vàng và cho vàng một bề mặt cứng để bám vào.
• Độ dày vàng theo số chu kỳ. 0,05 µm xử lý khoảng vài nghìn chu kỳ lắp ghép trong ứng dụng sạch, lực thấp. Đối với chu kỳ cao hoặc môi trường khắc nghiệt, 0,3–0,8 µm là bình thường. Vàng cứng (được làm cứng bằng coban hoặc niken) chống mài mòn tốt hơn nhiều so với vàng mềm nguyên chất.
• Thiếc rẻ nhưng không khoan dung. Oxit thiếc là chất cách điện. Tiếp điểm mạ thiếc cần lực pháp tuyến cao và hành động chà xát để phá vỡ oxit trên mỗi chu kỳ lắp ghép. Nếu thiết kế của bạn có lực thấp và không chà xát, thiếc cuối cùng sẽ hỏng.

Đối với ngón chắn được lắp một lần và không bao giờ ghép lại, thép không gỉ trần hoặc thép không gỉ mạ niken thường đủ và rẻ hơn nhiều.

Lò xo tiếp điểm chống nhiễu: lực, bước và nối đất

Lò xo chống nhiễu EMI làm một công việc khác với lò xo pin. Chúng phải duy trì đường dẫn nối đất trở kháng thấp qua một đường nối, ở dải tần có thể chạy từ vài trăm MHz đến vài GHz. Vật lý thưởng cho ba điều: đường dẫn nối đất ngắn, nhiều điểm tiếp xúc và lực ổn định.

Bước ngón và chiều dài khe

Ngón chắn hoạt động như một mảng ăng-ten khe. Khoảng cách giữa các ngón phải ngắn so với bước sóng của tần số cao nhất bạn cần suy giảm. Theo quy tắc thực tế, giữ bước ngón dưới khoảng một phần hai mươi bước sóng ở tần số cao nhất cần quan tâm. Ở 1 GHz (bước sóng 300 mm), điều đó có nghĩa là bước dưới khoảng 15 mm; hầu hết các thiết kế đi chặt hơn nhiều, ở 2–5 mm, vì nó cũng cải thiện độ bền cơ học.

Tính liên tục nối đất

Một ngón duy nhất mang toàn bộ dòng chắn tạo ra đường dẫn trở kháng cao. Thiết kế nhiều ngón song song cho mỗi đường nối và đảm bảo vỏ chắn đủ cứng để các ngón không làm việc kết cấu. Khi tấm chắn cũng phải tháo rời được, một gioăng dải định hình với biên dạng sóng liên tục cho nhiều điểm tiếp xúc hơn các ngón rời.

Biến dạng nén và giãn

Ngón chắn thường được nén một lần khi lắp ráp và để nguyên trong suốt vòng đời sản phẩm. Điều đó làm cho giãn ứng suất trở thành rủi ro chính. Giữ ứng suất làm việc ở hoặc dưới khoảng 35–40% độ bền kéo của vật liệu và xem xét nướng giảm ứng suất sau khi tạo hình. Phun bi bên chịu kéo của ngón là một cách đã được chứng minh để tăng tuổi thọ mỏi khi tấm chắn được mở thường xuyên, chẳng hạn như trong quá trình bảo trì.

Làm thế nào để bạn chỉ định một lò xo tiếp điểm để nhà máy làm đúng?

Hầu hết các vấn đề lò xo tiếp điểm đều bắt nguồn từ bản vẽ không đầy đủ. Cung cấp cho nhà cung cấp bảy điểm dữ liệu này và bạn loại bỏ gần như mọi sự mơ hồ:

1. Chiều cao tự do và chiều cao làm việc (không chỉ "chiều dài nén").

2. Tải tại chiều cao làm việc, với dung sai — thường là ±10% cho lò xo tiếp điểm.

3. Hành trình tối đa / chiều cao đặc để lò xo không bao giờ bị nén quá mức trong quá trình lắp ráp.

4. Vật liệu và độ cứng, hoặc tuyên bố rõ ràng rằng vật liệu do nhà cung cấp chọn.

5. Hệ thống mạ với độ dày cho từng lớp và bề mặt nào được mạ.

6. Tuổi thọ chu kỳ và môi trường (trong nhà, ẩm, phun muối, dải nhiệt độ).

7. Hình học tiếp xúc — đệm phẳng, bán kính hoặc tiếp xúc điểm, và độ hoàn thiện bề mặt ghép.

Đối với lò xo tiếp điểm dập, thêm dung sai độ dày dải và hướng thớ so với uốn. Uốn ngang thớ làm nứt thép không gỉ độ cứng cao; uốn dọc thớ dễ dàng hơn nhiều. Đây là cùng loại vấn đề được mô tả trong hướng dẫn của chúng tôi về bù đàn hồi trong chi tiết tạo hình — vật liệu chống lại bạn và dụng cụ phải được chế tạo để mong đợi điều đó.

Dung sai bạn thực sự có thể giữ

Tại BQUQ, dụng cụ lò xo và chốt tiếp điểm gia công CNC giữ ±0,005 mm trên các đặc điểm quan trọng. Lò xo quấn và tạo hình là một câu chuyện khác: dung sai lực ±10% và dung sai chiều dài tự do ±0,3 mm là thực tế cho lò xo tiếp điểm nhỏ, và siết chặt hơn nữa làm tăng chi phí mạnh vì nó đòi hỏi phân loại lực 100%.

Các cạm bẫy thiết kế xuất hiện trong sản xuất

Cạm bẫy 1: thiết kế đến chiều cao đặc. Nếu lò xo đạt chiều cao đặc trong thử nghiệm rơi, các vòng tiếp xúc, lực tăng vọt và một thứ khác trong cụm bị vỡ. Để lại ít nhất 15–20% biên hành trình.

Cạm bẫy 2: bỏ qua bề mặt ghép. Một lò xo mạ vàng ép vào đệm đồng trần tạo ra cặp điện hóa. Mạ cả hai mặt của giao diện, hoặc chọn một cặp tương thích, quan trọng hơn bản thân lò xo.

Cạm bẫy 3: tiếp xúc một điểm trên tấm chắn. Một ngón mỗi đường nối là lỗi thiết kế, không phải tiết kiệm chi phí.

Cạm bẫy 4: không tính đến độ dày mạ trong tính toán lực. Một lớp niken 3 µm cộng vàng 0,5 µm trên ngón 0,15 mm là thay đổi độ dày khoảng 5% — đủ để thay đổi lực đo được trên ngón cứng, ngắn.

Cạm bẫy 5: chọn thiếc để tiết kiệm chi phí trên tiếp điểm lực thấp. Đã đề cập ở trên và đây là lỗi có thể tránh phổ biến nhất trong điện tử tiêu dùng.

Khi lò xo tiếp điểm cũng hoạt động như chốt hoặc điểm dừng cơ học, thiết kế trở thành vấn đề lò xo và kẹp kết hợp. Ghi chú của chúng tôi về lực căng ban đầu trong lò xo kéo bao gồm phần tải trước của tính toán đó, thường là sự khác biệt giữa kẹp giữ và kẹp rung.

Từ nguyên mẫu đến sản xuất: những gì mong đợi

Lò xo tiếp điểm thường cần nhanh, số lượng nhỏ trước, sau đó khối lượng biện minh cho khuôn dập liên hoàn. Một con đường khả thi:

• Nguyên mẫu (ngày): mẫu gia công CNC hoặc tạo hình thủ công từ vật liệu chỉ định, mạ theo lô nhỏ. Hữu ích cho xác minh lắp ráp và lực, không cho thử nghiệm tuổi thọ.
• Thí điểm (1–2 tuần): dụng cụ mềm hoặc khuôn chạy ngắn, với kiểm tra chi tiết đầu tiên và đường cong lực.
• Sản xuất: khuôn dập liên hoàn cho tiếp điểm dập, máy quấn CNC hoặc máy tạo hình CNC cho tiếp điểm dây, với lấy mẫu lực trong quá trình.

BQUQ vận hành bốn dây chuyền sản xuất trong một nhà máy tại Dongguan — gia công CNC, dập kim loại, quấn và tạo hình lò xo, và sản xuất tản nhiệt — vì vậy một lò xo tiếp điểm cần chốt gia công, kẹp dập và lò xo quấn có thể được báo giá và chế tạo như một gói thay vì ba. MOQ linh hoạt, điều này quan trọng khi bạn cần 500 chiếc để xác nhận thiết kế trước khi cam kết với khuôn. Báo giá trở lại trong 12 giờ làm việc.

Đối với tiếp điểm quan trọng về ăn mòn, các lựa chọn mạ và thụ động trong hướng dẫn bảo vệ chống ăn mòn lò xo của chúng tôi áp dụng trực tiếp cho cực pin và ngón chắn.

Câu hỏi thường gặp

H: Lò xo tiếp điểm pin nên tác dụng lực bao nhiêu?

Đ: Đối với giá đỡ pin AA và AAA, nhắm mục tiêu 1,5–3,0 N ở vị trí lắp hoàn toàn. Kẹp pin đồng xu thường cần 0,8–1,5 N. Giới hạn dưới được đặt bởi độ ổn định điện trở tiếp xúc và rung động; giới hạn trên được đặt bởi độ bền của gân nhựa hoặc kẹp phản ứng tải. Luôn chỉ định tải tại chiều cao làm việc, không phải chiều dài tự do.

H: Mạ vàng có cần thiết trên lò xo tiếp điểm chống nhiễu không?

Đ: Thường không. Ngón chắn thường được lắp một lần và không bao giờ ghép lại, vì vậy thép không gỉ 301 trần hoặc mạ niken là đủ và rẻ hơn nhiều. Vàng trở nên đáng giá khi tấm chắn được mở trong quá trình bảo trì, khi môi trường ẩm hoặc mặn, hoặc khi điện trở tiếp xúc phải duy trì dưới vài milliohm qua nhiều chu kỳ.

H: Tại sao tiếp điểm pin của tôi mất lực theo thời gian?

Đ: Giãn ứng suất. Lò xo có thể được thiết kế trên khoảng 40% độ bền kéo của vật liệu, hoặc nó bị nén gần chiều cao đặc trong quá trình lắp ráp. Chuyển sang vật liệu có độ cứng cao hơn, giảm ứng suất làm việc hoặc thêm nướng giảm ứng suất sau khi tạo hình thường sẽ khắc phục. Mạ không gây giãn; nó chỉ tiết lộ.

H: Một lò xo có thể làm cả tiếp điểm pin và chắn EMI không?

Đ: Đôi khi, nhưng đó là sự thỏa hiệp. Tiếp điểm pin cần độ dẫn điện và lực vừa phải; ngón chắn cần nhiều điểm tiếp xúc và lực thấp, ổn định. Kết hợp chúng thường có nghĩa là thiết kế quá mức một chức năng. Nếu không gian buộc phải hợp nhất, sử dụng đồng berili với mạ niken-vàng và thiết kế nhiều điểm tiếp xúc trên cùng một chi tiết tạo hình.

H: Bạn có thể giữ dung sai nào trên lực lò xo tiếp điểm?

Đ: Cộng hoặc trừ 10% tải danh nghĩa tại chiều cao làm việc là tiêu chuẩn cho lò xo tiếp điểm nhỏ. Cộng hoặc trừ 7% có thể đạt được với kiểm tra lực 100%, điều này làm tăng chi phí. Chiều dài tự do thường là ±0,3 mm và các đặc điểm gia công quan trọng trên chốt ghép hoặc vỏ có thể giữ ±0,005 mm trên dây chuyền CNC của chúng tôi.
