Tải trọng tiếp xúc trong lò xo cho đầu nối và công tắc
Trả lời ngắn gọn: Tải trọng tiếp xúc là lực pháp tuyến mà lò xo tác dụng tại giao diện điện — thường từ 0,2–1,5 N mỗi tiếp điểm đối với đầu nối cấp bo mạch, 1–5 N đối với đầu cực nguồn và 0,5–3 N đối với công tắc cảm ứng. Lực này phải đủ cao để phá vỡ màng oxit và duy trì điện trở tiếp xúc ổn định ở mức milliohm, nhưng cũng phải đủ thấp để tránh mài mòn, hư hại lớp mạ và lực cắm quá lớn. Trong thực tế, bạn chỉ định một khoảng, không phải một giá trị duy nhất — ví dụ 1,2 N ±20% tại độ võng danh định — sau đó xác nhận bằng kiểm tra tải ở cả hai đầu của chồng dung sai. BQUQ gia công và tạo hình các lò xo này tại Dongguan với dung sai ±0,005 mm trên các đặc điểm CNC và báo giá trong 12 giờ làm việc.
Tại sao tải trọng tiếp xúc quan trọng hơn độ cứng lò xo trong điện tử
Trong hầu hết các ứng dụng lò xo, kỹ sư bắt đầu với độ cứng. Trong đầu nối và công tắc, họ nên bắt đầu với tải trọng.
Tiếp điểm đầu nối là thiết bị điện trước tiên và thiết bị cơ khí thứ hai. Nhiệm vụ của lò xo là tạo ra lực pháp tuyến có thể dự đoán tại giao diện ghép nối, vì lực đó là yếu tố:
- Phá vỡ màng bề mặt. Hợp kim đồng hình thành lớp oxit và sunfua trong vòng vài giờ tiếp xúc. Lực tiếp xúc khoảng 0,5 N trở lên thường cần thiết để phá vỡ các màng này và thiết lập tiếp xúc kim loại-kim loại thực sự. Dưới mức đó, bạn đang dựa vào dẫn điện xuyên hầm qua màng mỏng, và điện trở trở nên không ổn định.
- Ổn định điện trở tiếp xúc. Điện trở tiếp xúc giảm mạnh khi tăng lực ở tải thấp và phẳng dần trên khoảng 1 N đối với tiếp điểm mạ vàng thông thường. Hoạt động trong vùng phẳng có nghĩa là các biến động nhỏ trong sản xuất không chuyển thành dao động điện trở lớn.
- Chống ăn mòn rung và rung động. Chuyển động vi mô vài micromet tại giao diện gây ăn mòn do rung. Lực pháp tuyến cao hơn làm giảm biên độ trượt tương đối, đó là lý do các đầu nối ô tô và công nghiệp chỉ định lực tối thiểu thay vì lực danh định.
- Chịu được chu kỳ nhiệt. Sự giãn nở khác nhau giữa vỏ, đầu cực và lò xo làm thay đổi độ võng theo nhiệt độ. Một khoảng tải có biên độ dự trữ sẽ hấp thụ sự trôi dạt đó.
Áp lực ngược lại cũng rất thực tế. Lực quá lớn làm tăng lực cắm, mài mòn lớp mạ vàng, hàn nguội các tiếp điểm thiếc mềm và có thể làm biến dạng chốt ghép nối. Đối với đầu nối nhiều vị trí, tổng lực cắm tỷ lệ với số tiếp điểm — một đầu nối 60 vị trí với 2 N mỗi tiếp điểm cần 120 N lực cắm trước khi tính đến hệ số ma sát, điều này đã gây khó chịu cho kỹ thuật viên hiện trường.
Do đó, mục tiêu thiết kế là một khoảng tải, được xác định tại một độ võng cụ thể, với dung sai xác định, được đo sau các công đoạn mạ và tạo hình thực tế xuất xưởng.
Cách chỉ định tải trọng tiếp xúc trên bản vẽ
Một đặc tả lò xo được viết tốt cho tiếp điểm điện tử chứa bốn con số, không phải một.
| Thông số | Định nghĩa | Giá trị điện tử điển hình |
|---|---|---|
| Độ võng làm việc | Hành trình từ vị trí tự do đến vị trí ghép nối | 0,15–0,60 mm |
| Tải trọng tiếp xúc tại độ võng làm việc | Lực pháp tuyến tại giao diện điện | 0,3–1,5 N (tín hiệu), 1–5 N (nguồn) |
| Dung sai tải | Độ phân tán chấp nhận được quanh giá trị danh định | ±15% đến ±25% |
| Tải tối thiểu cuối vòng đời | Lực sau khi hồi phục và chu kỳ | ≥ 60–70% giá trị danh định ban đầu |
Hai giá trị hỗ trợ cũng nên đưa vào bản vẽ: chiều cao tự do (hoặc góc tự do đối với loại xoắn) và ứng suất tối đa tại độ võng làm việc, biểu thị bằng phần trăm giới hạn chảy của vật liệu hoặc ứng suất mục tiêu tính bằng MPa.
Lý do chỉ định tải thay vì chỉ kích thước là vì tải là đầu ra chức năng. Hai lò xo có thể đo giống hệt nhau trên thiết bị so sánh và tạo ra lực khác nhau do sai lệch đường kính dây, số vòng, biến đổi xử lý nhiệt hoặc ứng suất dư từ quá trình tạo hình. Kiểm tra tải bắt được tất cả những yếu tố đó cùng lúc.
Để hiểu sâu hơn về cách độ cứng và tải tương tác trong một họ lò xo, xem độ cứng lò xo so với tải trọng.
Tiếp điểm tín hiệu so với nguồn so với công tắc
Ba loại hoạt động đủ khác nhau để cần các quy tắc riêng.
Tiếp điểm tín hiệu (bo mạch sang bo mạch, FFC/FPC, bước nhỏ) chạy 0,2–1,0 N. Rủi ro chính không phải điện trở mà là mài mòn: lực thấp cộng rung động cộng chu kỳ ghép nối lặp lại sẽ mài mòn 0,4–0,8 µm vàng. Nhiều thiết kế bước nhỏ chấp nhận 0,3 N vì hình học tiếp điểm sử dụng đỉnh hoặc cạnh sắc để tập trung ứng suất và xuyên màng cục bộ.
Tiếp điểm nguồn chạy 1–5 N và đôi khi cao hơn. Ở đây yếu tố chi phối là mật độ dòng và nhiệt. Lực cao hơn làm giảm điện trở thắt, từ đó giảm nhiệt I²R tại giao diện. Một tiếp điểm lưỡi 20 A ở 3 N sẽ chạy mát hơn đáng kể so với cùng tiếp điểm ở 1 N.
Công tắc cảm ứng là loại kết hợp. Vòm kim loại hoặc công xôn phải tạo ra tiếng tách rõ ràng với lực tác động xác định (thường 1,0–3,5 N) và lực hồi đủ cao để mở mạch đáng tin cậy. Tuổi thọ công tắc bị chi phối bởi tỷ lệ lực tác động trên lực nhả và mức ứng suất trong vòm.
Vật liệu và hình học: Tải trọng thực sự đến từ đâu
Tải trọng tiếp xúc là tích của độ cứng và độ võng. Cả hai đều do vật liệu và hình học quyết định, và cả hai đều bị ràng buộc bởi yêu cầu điện.
Hợp kim đồng chiếm ưu thế
| Vật liệu | Mô đun điển hình | Độ dẫn điện | Ứng dụng phù hợp |
|---|---|---|---|
| Đồng photpho (C51000, C52100) | ~110 GPa | 15–20% IACS | Tiếp điểm tín hiệu thông dụng, tuổi thọ mỏi tốt, chi phí thấp |
| Đồng beri (C17200, C17510) | ~128 GPa | 22–60% IACS (sau hóa già) | Tiếp điểm chu kỳ cao, lực cao, độ võng nhỏ |
| Đồng thau (C26000) | ~110 GPa | 28% IACS | Chi phí thấp, chu kỳ thấp, lực trung bình |
| Đồng niken | ~125 GPa | 5–10% IACS | Kẹp lò xo và che chắn, không dẫn dòng |
| Thép không gỉ (301, 17-7PH) | ~190–200 GPa | <3% IACS | Kẹp giữ, ngón EMI, lò xo không tín hiệu |
Đồng beri là lựa chọn kinh điển khi cần lực cao và kích thước nhỏ gọn, vì nó có thể được hóa già đến giới hạn chảy rất cao trong khi vẫn giữ độ dẫn điện hữu ích. Các đánh đổi — bao gồm các câu hỏi về quy định và nguồn cung liên quan đến beri — được đề cập trong lò xo đồng beri.
Đòn bẩy hình học
Khi vật liệu đã cố định, nhà thiết kế kiểm soát tải thông qua:
- Chiều dài và độ dày dầm. Đối với tiếp điểm công xôn, tải tỷ lệ với độ dày lập phương và tỷ lệ nghịch với chiều dài lập phương. Thay đổi độ dày 10% làm tải thay đổi khoảng 33%. Đây là lý do dung sai độ dày dải quan trọng hơn nhiều bản vẽ thừa nhận.
- Bán kính hoặc đỉnh tiếp xúc. Tiếp điểm sắc hơn tập trung ứng suất và giảm lực cần để phá màng, đổi lại mài mòn cục bộ cao hơn.
- Số vòng hoạt động trong tiếp điểm xoắn ốc, quyết định độ cứng tuyến tính.
- Tải trước. Tạo độ võng ban đầu khi lắp ráp loại bỏ độ rơ và làm đường cong tải-độ võng bắt đầu trong vùng tuyến tính.
Ứng suất và hồi phục
Yếu tố giới hạn thường không phải giới hạn chảy khi lắp ráp mà là hồi phục ứng suất theo thời gian và nhiệt độ. Một tiếp điểm giữ ở 70–80% giới hạn chảy tại 85 °C sẽ mất lực liên tục. Thực hành thiết kế cho đầu nối tuổi thọ cao là giữ ứng suất làm việc dưới khoảng 40–50% giới hạn chảy 0,2% của vật liệu ở nhiệt độ, hoặc chọn hợp kim có khả năng chống hồi phục tốt như đồng beri hóa già hoặc đồng photpho hiệu suất cao.
Dung sai sản xuất ảnh hưởng đến tải trọng tiếp xúc
Đây là nơi thiết kế tốt gặp thực tế. Tải trọng tiếp xúc là một chồng dung sai, và mọi yếu tố đều đóng góp.
| Nguồn biến đổi | Đóng góp điển hình vào độ phân tán tải | Phương pháp kiểm soát |
|---|---|---|
| Độ dày dải | ±3–8% | Kiểm tra đầu vào, cuộn được chứng nhận |
| Độ đàn hồi ngược khi tạo hình | ±5–15% | Bù trừ khuôn, điều chỉnh trong khuôn |
| Xử lý nhiệt / hóa già | ±5–12% | Kiểm soát biên dạng lò, kiểm tra độ cứng |
| Độ dày lớp mạ | ±1–3% | Kiểm soát bể mạ, xác minh XRF |
| Độ võng lắp ráp | ±5–10% | Kiểm soát đồ gá, kiểm tra tải 100% |
| Độ lặp lại đo lường | ±2–5% | Gauge R&R, tốc độ kiểm tra xác định |
Khi chồng ngẫu nhiên, những yếu tố này dễ dàng tạo ra độ phân tán tải ±20% — đó chính xác là lý do ±20% là dung sai bản vẽ thực tế và ±5% thì không, trừ khi bạn sẵn sàng kiểm tra 100% và phân loại.
Hai hệ quả thực tế:
1. Chỉ định tải tại độ võng bạn thực sự có thể đo. Nếu bản vẽ ghi "1,2 N tại 0,4 mm" nhưng đồ gá kiểm tra đo ở chiều cao tự do, con số đó vô nghĩa.
2. Quyết định sớm liệu bạn có cần kiểm tra tải 100%. Đối với các bộ phận quan trọng về an toàn hoặc khối lượng lớn liên quan đến ô tô, kiểm tra tải tự động 100% với phân loại đạt/không đạt là tiêu chuẩn. Đối với điện tử tiêu dùng, lấy mẫu thống kê với SPC trên quy trình tạo hình thường đủ. Cách tiếp cận của BQUQ được mô tả trong kiểm tra tải lò xo.
Cách đo tải trọng tiếp xúc
Ba phương pháp bao quát hầu hết nhu cầu sản xuất.
Kiểm tra lực–độ võng. Một giá đỡ có động cơ dẫn lò xo hoặc tiếp điểm đến độ võng xác định và ghi lại lực. Điều này cho đường cong đầy đủ, từ đó bạn đọc tải tại độ võng làm việc, độ cứng và bất kỳ phi tuyến nào. Tốc độ quan trọng: kiểm tra ở 50 mm/phút và 5 mm/phút có thể cho kết quả khác nhau trên các bộ phận mạ hoặc phủ polymer.
Kiểm tra tải tại chiều cao. Một kiểm tra đơn giản, nhanh hơn: nén đến điểm dừng cứng và đọc lực. Phù hợp cho phân loại khối lượng lớn khi chỉ một điểm trên đường cong quan trọng.
Kiểm tra điện trở tiếp xúc tại chỗ. Kiểm tra trung thực nhất về chức năng: ghép nối đầu nối, cho dòng xác định (thường tối đa 100 mA để tránh nóng), và đo sụt milivolt qua giao diện. Điều này xác nhận rằng khoảng tải thực sự mang lại điện trở ổn định sau khi mạ, chu kỳ nhiệt và chu kỳ ghép nối.
Một đặc tả sẵn sàng sản xuất thường kết hợp kiểm tra tải cơ học với kiểm tra điện trở định kỳ, vì lò xo có thể vượt qua kiểm tra tải mà vẫn hỏng điện nếu hình học tiếp điểm hoặc lớp mạ sai.
Danh sách kiểm tra thiết kế cho lò xo đầu nối và công tắc
Trước khi phát hành bản vẽ, xác nhận:
- Tải trọng tiếp xúc được chỉ định tại độ võng làm việc, với dung sai không chặt hơn quy trình có thể giữ.
- Tải tối thiểu cuối vòng đời được nêu, tính đến hồi phục ở nhiệt độ hoạt động tối đa.
- Ứng suất làm việc dưới ngưỡng an toàn hồi phục cho hợp kim đã chọn.
- Chiều cao tự do hoặc góc tự do được chỉ định với dung sai mà quy trình tạo hình có thể đáp ứng.
- Độ cứng vật liệu và hướng hạt so với đường uốn được ghi rõ.
- Lớp mạ được chỉ định theo độ dày và loại, với ghi chú chỉ tại giao diện tiếp xúc.
- Phương pháp kiểm tra, độ võng đồ gá và tốc độ kiểm tra được định nghĩa trên bản vẽ hoặc trong đặc tả tham chiếu.
- Tuổi thọ chu kỳ ghép nối và bất kỳ yêu cầu chu kỳ nhiệt nào được nêu.

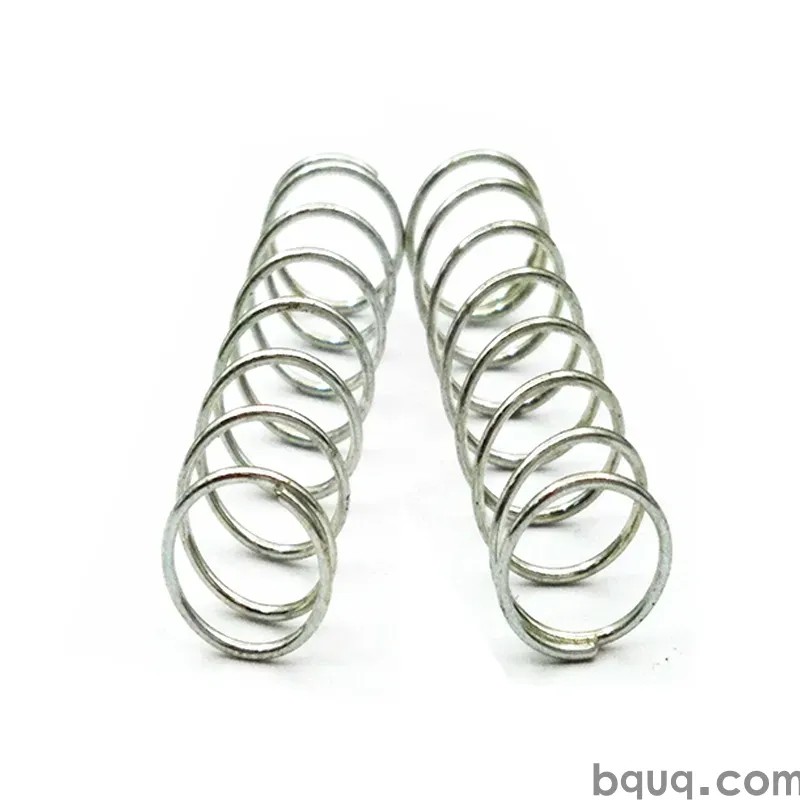

Đối với tiếp điểm xoắn ốc và cuộn, kỷ luật tương tự được áp dụng với độ cứng thay cho độ cứng dầm — xem lò xo nén cho họ hình học tiêu chuẩn, và lò xo kéo theo yêu cầu khi tiếp điểm bị kéo thay vì đẩy. Chốt công tắc xoay và tiếp điểm nhiều vị trí thường thuộc họ lò xo xoắn.
Làm việc với nhà sản xuất lò xo về tải trọng tiếp xúc
Chế độ hỏng phổ biến nhất khi tìm nguồn lò xo tiếp xúc điện tử là bản vẽ chỉ định kích thước mà không chỉ định chức năng. Nhà cung cấp sau đó làm ra các bộ phận đo đúng và hỏng tại hiện trường.
Một đặc tả chức năng ngắn — tải tại độ võng, dung sai, phương pháp kiểm tra và tối thiểu cuối vòng đời — loại bỏ hầu hết rủi ro đó và cho phép nhà sản xuất chọn lộ trình quy trình. Nó cũng cho phép họ nói thật với bạn liệu mục tiêu của bạn có khả thi: một khoảng tải ±10% trên công xôn đồng photpho dày 0,15 mm với độ võng 0,3 mm là một đề xuất rất khác so với cùng khoảng đó trên bộ phận dày 0,5 mm.
BQUQ vận hành bốn dây chuyền sản xuất trong một nhà máy tại Dongguan bao gồm gia công CNC, dập kim loại, lò xo theo yêu cầu và tản nhiệt, nghĩa là lò xo tiếp xúc có thể được dập, tạo hình, xử lý nhiệt và kiểm tra tải mà không rời khỏi tòa nhà. Các đặc điểm CNC giữ ±0,005 mm khi hình học tiếp điểm yêu cầu. Báo giá trở lại trong 12 giờ làm việc, và MOQ đủ linh hoạt cho các lô nguyên mẫu và thử nghiệm.
Câu hỏi thường gặp
H: Tải trọng tiếp xúc điển hình cho đầu nối bo mạch sang bo mạch là bao nhiêu?
Đ: Hầu hết các đầu nối bo mạch sang bo mạch bước nhỏ và FFC/FPC chạy 0,2–1,0 N mỗi tiếp điểm, với 0,4–0,6 N là giá trị danh định phổ biến. Tiếp điểm nguồn trong cùng họ có thể chạy 1–5 N. Giá trị phụ thuộc vào hình học tiếp điểm, lớp mạ và số chu kỳ ghép nối yêu cầu. Luôn chỉ định một khoảng thay vì một con số duy nhất.
H: Nhà sản xuất lò xo thực sự có thể giữ dung sai tải trọng tiếp xúc chặt đến mức nào?
Đ: Đối với tiếp điểm dải tạo hình, ±20% là thông thường và ±15% có thể đạt được với khuôn tốt và điều chỉnh trong khuôn. Chặt hơn ±10% thường yêu cầu kiểm tra tải tự động 100% và phân loại, làm tăng chi phí. Lò xo nén xoắn ốc thường có thể giữ ±10% về độ cứng dễ dàng hơn so với tiếp điểm tạo hình giữ ±10% về tải.
H: Lực tiếp xúc cao hơn có luôn có nghĩa là điện trở tiếp xúc thấp hơn không?
Đ: Không. Điện trở giảm mạnh theo lực đến khoảng 1 N đối với tiếp điểm mạ vàng, sau đó phẳng dần. Vượt quá điểm đó, lực thêm mua được rất ít về điện trong khi tăng mài mòn, lực cắm và hư hại lớp mạ. Mục tiêu là nằm trong vùng phẳng với biên độ dự trữ, không phải tối đa hóa lực.
H: Điều gì làm tải trọng tiếp xúc giảm trong suốt vòng đời của đầu nối?
Đ: Hồi phục ứng suất trong vật liệu lò xo là nguyên nhân chính, do nhiệt độ và tỷ lệ ứng suất làm việc trên giới hạn chảy. Mài mòn do rung và chuyển lớp mạ tại giao diện cũng làm suy giảm hiệu suất. Giữ ứng suất làm việc dưới khoảng 40–50% giới hạn chảy ở nhiệt độ, và chọn hợp kim có khả năng chống hồi phục tốt, sẽ hạn chế sự giảm này.
H: BQUQ có thể sản xuất lò xo tiếp xúc theo tải trọng chỉ định thay vì chỉ kích thước không?
Đ: Có. Gửi độ võng làm việc, tải mục tiêu, dung sai và phương pháp kiểm tra, BQUQ sẽ chọn vật liệu và lộ trình quy trình để đạt được, sau đó xác minh bằng kiểm tra tải. Bốn dây chuyền sản xuất trong một nhà máy ISO9001 tại Dongguan bao gồm dập, tạo hình, xử lý nhiệt và kiểm tra. Báo giá được phát hành trong vòng 12 giờ làm việc.
