Kiểm tra tải lò xo: Phương pháp QC và Tiêu chí nghiệm thu

Kiểm tra tải lò xo: Phương pháp QC và Tiêu chí nghiệm thu

Trả lời ngắn gọn: Kiểm tra tải xác minh rằng lò xo cung cấp lực mà nó được thiết kế, không chỉ các kích thước mà nó được vẽ. Một lô sản xuất được chấp nhận khi tải đo được tại một độ lệch xác định nằm trong dung sai bản vẽ — thường là ±10% đối với lò xo thương mại và ±5% đối với lò xo chính xác — và khi độ cứng, chiều dài tự do, và độ set nhất quán trên mẫu. Kiểm tra trên thiết bị đo lực-dịch chuyển đã hiệu chuẩn, lấy mẫu theo kế hoạch xác định (thường 5–10 chiếc mỗi lô cho kiểm tra kích thước/tải), và ghi lại tải tại 2–3 điểm dọc theo đường cong thay vì một giá trị duy nhất. BQUQ kiểm tra tải lò xo trên cùng một xưởng sản xuất ISO9001 tại Dongguan nơi gia công, dập, và tạo hình chúng, với báo giá được trả trong 12 giờ làm việc.

Tại sao chỉ kiểm tra kích thước không chứng minh được lò xo hoạt động

Một lò xo có thể đo hoàn hảo — đường kính dây danh nghĩa, đường kính ngoài danh nghĩa, chiều dài tự do danh nghĩa — và vẫn hỏng trong cụm lắp ráp. Lý do là tải là một hàm của nhiều biến cùng một lúc: đường kính dây lũy thừa bốn, số vòng xoắn hoạt động, đường kính trung bình cuộn, và mô đun cắt của vật liệu. Một sai lệch đường kính dây 2%, vô hình so với dung sai ±0,05 mm, làm thay đổi tải khoảng 8%. Một vòng hoạt động thêm duy nhất làm thay đổi độ cứng vài phần trăm. Vật liệu từ một mẻ nhiệt khác, hoặc một cuộn không được khử ứng suất giống hệt, làm dịch chuyển toàn bộ đường cong.

Đó là lý do tại sao QC lò xo được xây dựng xung quanh đường cong lực-dịch chuyển. Kích thước cho bạn biết lò xo được chế tạo theo bản vẽ; kiểm tra tải cho bạn biết nó sẽ hoạt động theo cách cụm lắp ráp mong đợi.

Để có cái nhìn sâu hơn về cách các biến hình học này tương tác, xem bài viết của chúng tôi về chỉ số lò xo và ứng suất, giải thích tại sao chỉ số ảnh hưởng đến cả ứng suất và khả năng sản xuất.

Kiểm tra tải lò xo thực sự đo gì?

Ba đại lượng quan trọng trong hầu hết mọi thảo luận nghiệm thu lò xo.

Tải tại chiều dài (hoặc tải tại độ lệch)

Lực cần thiết để nén (hoặc kéo giãn) lò xo đến một chiều cao lắp đặt xác định. Đây là con số nghiệm thu hữu ích nhất vì nó phản ánh trực tiếp điều kiện làm việc. Một lò xo nén được chỉ định là "12,5 N tại chiều cao lắp đặt 15 mm" nên được kiểm tra ở đúng chiều cao đó.

Độ cứng lò xo

Độ dốc của đường cong lực-dịch chuyển, được biểu thị bằng N/mm hoặc lbf/in. Độ cứng thường được tính giữa hai điểm đo thay vì tại một điểm duy nhất, điều này làm giảm ảnh hưởng của việc tiếp xúc vòng cuối và nhiễu đo. Đối với lò xo tuyến tính, độ cứng phải ổn định trong toàn bộ phạm vi làm việc.

Chiều dài tự do và độ set

Chiều dài tự do được đo trước và sau khi chu kỳ. Một lò xo mất chiều dài sau lần nén đầu tiên đã bị "set" — biến dạng vĩnh viễn do ứng suất vượt quá giới hạn đàn hồi của vật liệu. Một số set là bình thường trong chu kỳ đầu tiên; set quá mức hoặc tiếp tục là một khuyết tật.

Các kiểm tra bổ sung thường đi kèm với kiểm tra tải

Bạn nên chỉ định phương pháp kiểm tra nào?

Phương pháp đúng phụ thuộc vào khối lượng, dung sai, và cách lò xo được sử dụng. Bảng dưới đây so sánh các lựa chọn phổ biến.

Đối với hầu hết người mua B2B tìm nguồn từ nhà máy lò xo Trung Quốc, sự kết hợp thực tế là máy kiểm tra lực-dịch chuyển động cơ để lấy mẫu cộng với đồ gá tải go/no-go để sàng lọc 100% trên các bộ phận quan trọng. Điều đó cung cấp một đường cong đầy đủ cho hồ sơ kỹ thuật và đạt/không đạt nhanh tại dây chuyền.

Làm thế nào để bạn thiết lập tiêu chí nghiệm thu vững chắc?

Tiêu chí nghiệm thu nên được viết vào bản vẽ, không thương lượng sau khi đã làm. Một bản vẽ lò xo được chỉ định tốt bao gồm:

• Tải tại một hoặc hai chiều cao tham chiếu, với dung sai (ví dụ: 18,0 N ±1,0 N tại 20,0 mm)
• Độ cứng, với dung sai (ví dụ: 1,20 N/mm ±8%)
• Chiều dài tự do, với dung sai
• Chiều cao đặc như một mức tối đa
• Phương pháp kiểm tra và định nghĩa đồ gá — đặc biệt là đường kính tấm nén, vì ma sát và tiếp xúc vòng cuối làm thay đổi số đọc
• Yêu cầu set / đặt trước, nếu lò xo sẽ được lắp đặt ở chiều cao vượt quá chiều dài tự do như quấn

Một quy tắc hữu ích cho dải dung sai:

Chặt hơn ±3% có thể đạt được nhưng đòi hỏi kiểm soát đường kính dây chặt hơn, điều chỉnh độ cứng trong quá trình, và thường kiểm tra 100% — tất cả đều làm tăng chi phí đơn vị. Người mua nên chỉ định dải lỏng nhất mà cụm lắp ráp thực sự chấp nhận được.

Kế hoạch lấy mẫu: bạn kiểm tra bao nhiêu lò xo?

Lấy mẫu phải phù hợp với hậu quả của thất bại, không phải sự thuận tiện của người kiểm tra.

Định nghĩa lô

Định nghĩa một lô là lò xo từ một mẻ nhiệt dây, một thiết lập máy, và một lần chạy sản xuất liên tục. Trộn các thiết lập vào một lô che giấu sự biến động.

Các phương pháp lấy mẫu phổ biến

Đối với lò xo quan trọng về an toàn hoặc tính mạng, lấy mẫu không đủ — chỉ định sàng lọc tải 100%. Trên máy kiểm tra động cơ với ổ đỡ tùy chỉnh, sàng lọc 100% lò xo nén nhỏ là thực tế ở tốc độ sản xuất, và đó là cách duy nhất để đảm bảo mọi đơn vị đáp ứng cửa sổ tải.

Phê duyệt mẫu đầu tiên và thiết lập

Mỗi công cụ mới, mẻ nhiệt dây mới, hoặc điều chỉnh máy đáng kể nên kích hoạt kiểm tra mẫu đầu tiên với đường cong lực-dịch chuyển đầy đủ, không chỉ một điểm tải duy nhất. Đường cong cho thấy liệu lò xo có tuyến tính không, liệu các đầu có tiếp xúc đúng không, và liệu độ cứng có khớp với ý định thiết kế không. Khi đường cong được phê duyệt, lấy mẫu sản xuất có thể giảm xuống kiểm tra tải tại chiều dài.

Kiểm tra tải phù hợp ở đâu trong quy trình QC đầy đủ

Kiểm tra tải là một cổng trong một chuỗi. Một quy trình QC lò xo mạnh mẽ trông như thế này:

1. Kiểm tra dây đầu vào — đường kính, độ bền kéo, lớp phủ, truy xuất nguồn gốc mẻ nhiệt

2. Phê duyệt thiết lập — mẫu đầu tiên với đường cong đầy đủ và báo cáo kích thước

3. Kiểm tra trong quá trình — chiều dài tự do và tải tại chiều dài ở các khoảng xác định

4. Xác minh sau xử lý — sau khử ứng suất, phun bi, phủ, hoặc đặt trước nóng

5. Kiểm tra cuối cùng — lấy mẫu theo kế hoạch, với tải, kích thước, và thị giác

6. Tài liệu — báo cáo kiểm tra với giá trị thực tế, không chỉ đạt/không đạt

Bước 4 quan trọng hơn hầu hết người mua mong đợi. Khử ứng suất và phủ đều làm thay đổi tải một chút. Một lò xo vượt qua trước khi phủ có thể nằm ở rìa dung sai sau đó. Kiểm tra sau bước xử lý cuối cùng là cách duy nhất để chứng nhận tình trạng giao hàng.

Nếu bạn đang khắc phục sự cố một lò xo đã vượt qua kiểm tra nhưng hỏng tại hiện trường, hướng dẫn phân tích thất bại lò xo của chúng tôi đi qua các nguyên nhân gốc phổ biến, từ giòn hydro đến khởi tạo mỏi.

Những sai lầm phổ biến trong kiểm tra tải lò xo

Kiểm tra ở chiều cao sai. Chiều cao tham chiếu phải khớp với chiều cao lắp đặt trong cụm lắp ráp. Một lò xo được kiểm tra ở chiều dài tự do cộng 10 mm không cho bạn biết gì nếu nó được lắp đặt ở 6 mm.

Bỏ qua hiệu ứng đồ gá. Đường kính tấm nén, độ phẳng, và độ song song làm thay đổi số đọc. Hai phòng thí nghiệm kiểm tra cùng một lò xo trên các đồ gá khác nhau có thể không đồng ý vài phần trăm. Chỉ định đồ gá trong bản vẽ.

Sử dụng một điểm để đánh giá độ cứng. Một số đọc tải duy nhất không thể phân biệt lò xo cứng với chiều dài tự do ngắn từ lò xo mềm với chiều dài dài. Luôn kiểm tra ở hai điểm.

Bỏ qua thử set. Đối với lò xo được lắp đặt vượt quá chiều dài như quấn, đặt trước là một phần của chỉ định. Kiểm tra chiều dài tự do trước và sau chu kỳ nén đầu tiên.

Không ghi lại giá trị thực tế. Một dấu đạt/không đạt không cung cấp dữ liệu xu hướng. Số thực tế cho phép bạn phát hiện trôi dạt trước khi nó trở thành từ chối.

Kiểm tra sau bước xử lý sai. Như đã nêu ở trên, luôn kiểm tra ở tình trạng giao hàng.

BQUQ xử lý kiểm tra tải lò xo như thế nào

BQUQ vận hành bốn dây chuyền sản xuất trong một nhà máy tại Dongguan — gia công CNC, dập kim loại, lò xo theo yêu cầu, và tản nhiệt — dưới một hệ thống chất lượng ISO9001 duy nhất. Lò xo được tạo hình, khử ứng suất, và kiểm tra tải trên cùng một xưởng, có nghĩa là các thay đổi quy trình được nhìn thấy ngay lập tức thay vì sau khi giao hàng.

Đối với các chương trình lò xo, chúng tôi thường cung cấp:

• Kiểm tra mẫu đầu tiên với đường cong lực-dịch chuyển đầy đủ
• Xác minh tải tại chiều dài và độ cứng so với bản vẽ
• Kiểm tra chiều dài tự do, chiều cao đặc, và độ vuông góc
• Xác minh set / đặt trước khi được chỉ định
• Báo cáo kiểm tra với giá trị đo thực tế
• MOQ linh hoạt để nguyên mẫu và lô thí điểm có thể được xác nhận trước khi cam kết khối lượng

Khả năng gia công CNC tại chỗ đạt ±0,005 mm, hỗ trợ các đồ gá chặt và ổ thử mà kiểm tra tải chính xác phụ thuộc vào. Báo giá được trả trong vòng 12 giờ làm việc.

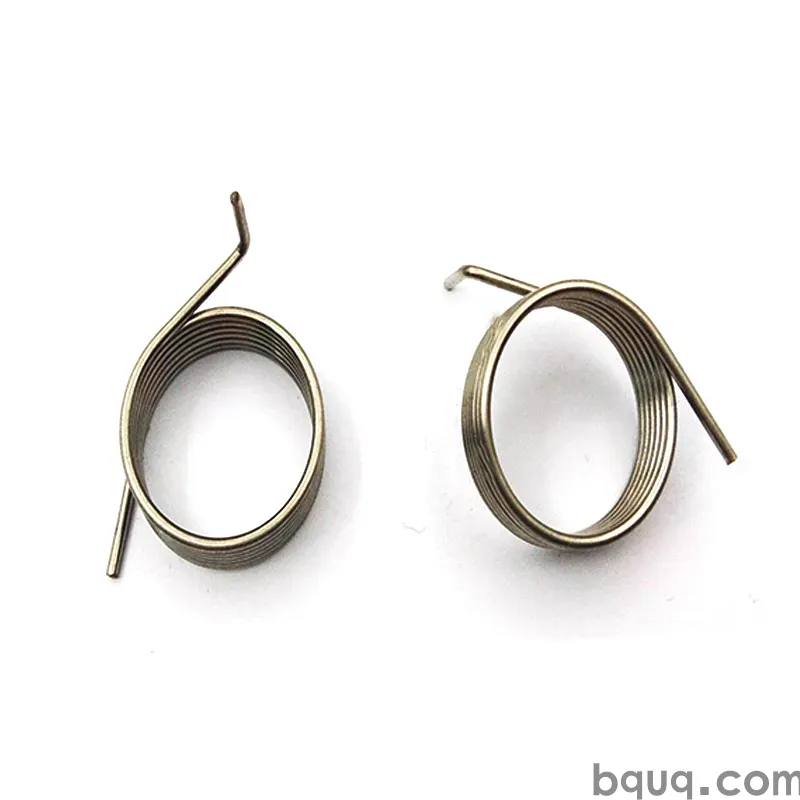

Trang sản phẩm liên quan: lò xo nén, lò xo kéo theo yêu cầu, và lò xo xoắn.

Nếu lò xo của bạn cũng bị giới hạn tuổi thọ, ghi chú của chúng tôi về quy trình đặt trước nóng giải thích cách đặt trước có kiểm soát ổn định tải và cải thiện hiệu suất mỏi.

Câu hỏi thường gặp

H: Dung sai tiêu chuẩn cho tải lò xo là gì?

Đ: Không có tiêu chuẩn phổ quát. Lò xo thương mại thường được chỉ định ở ±10% trên tải, lò xo chính xác ở ±5%, và lò xo độ chính xác cao ở ±3% hoặc chặt hơn. Dung sai đúng là dải lỏng nhất mà cụm lắp ráp của bạn có thể chấp nhận, vì thắt chặt nó làm tăng chi phí đơn vị thông qua kiểm soát dây chặt hơn và tăng kiểm tra. Luôn viết dung sai và chiều cao tham chiếu trên bản vẽ.

H: Bao nhiêu lò xo nên được kiểm tra mỗi lô?

Đ: Đối với lô dưới 500 chiếc, năm mẫu là một cơ sở phổ biến. Đối với 500–5.000 chiếc, tám đến mười ba mẫu. Trên đó, kiểm soát quy trình thống kê trên tải tại chiều dài hiệu quả hơn so với mẫu lớn. Lò xo quan trọng về an toàn nên được sàng lọc tải 100% thay vì lấy mẫu. Định nghĩa một lô là một mẻ nhiệt dây và một thiết lập liên tục.

H: Kiểm tra tải có thể được thực hiện mà không phá hủy lò xo không?

Đ: Có. Kiểm tra tải tại chiều dài và độ cứng là không phá hủy miễn là bạn ở trong phạm vi làm việc được thiết kế. Chỉ thử set, nén chiều cao đặc, và thử mỏi tiêu thụ mẫu. Kiểm tra không phá hủy có nghĩa là cùng các mẫu đã lấy cũng có thể được đo kích thước, điều này cải thiện mối tương quan giữa dữ liệu tải và hình học.

H: Tại sao lò xo của tôi vượt qua kiểm tra nhưng hỏng trong lắp ráp?

Đ: Nguyên nhân phổ biến nhất là kiểm tra ở chiều cao khác với chiều cao lắp đặt, sự khác biệt đồ gá giữa nhà sản xuất lò xo và dây chuyền của bạn, dịch chuyển tải sau khi phủ hoặc khử ứng suất, và set chỉ xảy ra sau khi chu kỳ lặp lại. Chỉ định chiều cao lắp đặt, đồ gá, và tình trạng giao hàng, và yêu cầu giá trị đo thực tế thay vì dấu đạt/không đạt.

H: Nhiệt độ có ảnh hưởng đến kiểm tra tải lò xo không?

Đ: Có. Vật liệu lò xo mất mô đun khi nhiệt độ tăng, vì vậy tải tại một độ lệch nhất định giảm. Các thử nghiệm tiêu chuẩn được thực hiện ở nhiệt độ phòng, thường 20–25°C. Nếu ứng dụng của bạn chạy nóng hoặc lạnh, nêu nhiệt độ làm việc trên bản vẽ để lò xo có thể được thiết kế và kiểm tra với mô đun chính xác, và để điều kiện phòng thử được kiểm soát.
