Hiện tượng xung lò xo và cộng hưởng: Tránh hư hỏng động lực học
Trả lời ngắn gọn: Xung lò xo là sóng nén đứng lan truyền lên xuống trong lò xo xoắn ốc khi tần số kích thích tiến gần tần số riêng của lò xo. Khi đó, các vòng xoắn không còn biến dạng đồng đều: một số nhóm vòng xoắn đóng lại sớm, ứng suất cục bộ có thể vượt giá trị thiết kế tĩnh hơn 2 lần, và hư hỏng mỏi xuất hiện chỉ sau một phần tuổi thọ dự kiến. Giải pháp là điều chỉnh tần số lò xo sao cho tần số riêng bậc nhất của nó cao hơn ít nhất 15-20 lần so với tần số kích thích, hoặc thêm giảm chấn và tải trước. Trong thực tế, điều này có nghĩa là thay đổi số vòng xoắn, đường kính dây, điều kiện đầu, hoặc thêm bộ giảm chấn ma sát — những quyết định nên được đưa ra ở giai đoạn thiết kế, không phải sau khi xảy ra hư hỏng thực tế.
Xung lò xo là gì và tại sao nó làm hỏng lò xo?
Lò xo nén không phải là một bộ tạo lực cứng nhắc. Nó là một cột đàn hồi bằng dây với khối lượng phân bố dọc theo chiều dài. Khi đẩy một đầu, nhiễu động không đến đầu kia ngay lập tức — nó lan truyền như sóng với tốc độ âm thanh trong thép (khoảng 5.100 m/s đối với dây thép lò xo). Khi kích thích ở một đầu lặp lại với tốc độ khớp với thời gian khứ hồi của sóng đó, các sóng phản xạ tăng cường lẫn nhau. Lò xo bắt đầu "rung" như dây đàn bị gảy.
Đây là hiện tượng xung. Triệu chứng thấy được là các vòng xoắn riêng lẻ đóng và mở lệch pha với tải trọng tác dụng. Triệu chứng không thấy được còn tệ hơn: những vòng xoắn đóng trước chịu ứng suất lớn hơn nhiều so với tính toán tĩnh dự đoán, và chúng chịu ứng suất đó theo chu kỳ, hàng triệu lần.
Xung quan trọng vì nó biến một thiết kế tĩnh lành tính thành vấn đề mỏi. Một lò xo được thiết kế ở 60% ứng suất tĩnh cho phép có thể hỏng trong điều kiện xung vì biên độ ứng suất động tại các vòng xoắn bị xung tăng lên. Kết quả điển hình là:
- Gãy mỏi sớm, thường từ 2-6 vòng xoắn tính từ đầu di động
- Tiếng ồn và rung động truyền vào cụm lắp ráp xung quanh
- Mất độ chính xác tải trong van, ly hợp và cơ cấu chấp hành
- Mài mòn fretting và vết tiếp xúc giữa các vòng xoắn liền kề
Xung không phải là lỗi sản xuất. Một lò xo được chế tạo hoàn hảo sẽ bị xung nếu ứng dụng kích thích nó. Đó là lý do tại sao việc điều chỉnh tần số thuộc về giai đoạn thiết kế.
Làm thế nào để tính tần số riêng của lò xo?
Cách tiếp cận kỹ thuật tiêu chuẩn coi lò xo như một thanh đàn hồi đồng nhất với một đầu cố định và một đầu tự do, cho tần số riêng cơ bản là:
f_n = (1/4L) × √(k / m)
Trong đó L là chiều dài hoạt động, k là độ cứng lò xo, và m là khối lượng hoạt động của các vòng xoắn. Hệ số 1/4 áp dụng cho trường hợp cố định-tự do; dùng 1/2 cho cố định-cố định (cả hai đầu bị hạn chế quay và dịch chuyển).
Để ước lượng nhanh tại xưởng, một dạng thực tế được sử dụng rộng rãi là:
f_n ≈ 1.55 × 10⁷ × d / (N_a × D²) (Hz, với d và D tính bằng mm)
Trong đó d là đường kính dây, D là đường kính trung bình cuộn, và N_a là số vòng xoắn hoạt động. Dạng này làm rõ các đòn bẩy thiết kế: ít vòng xoắn hoạt động hơn, dây lớn hơn, và đường kính trung bình nhỏ hơn đều làm tăng tần số riêng.
| Thông số | Ảnh hưởng đến tần số riêng | Điều chỉnh thực tế |
|---|---|---|
| Số vòng xoắn hoạt động (N_a) | Tỷ lệ nghịch mạnh | Giảm số vòng xoắn; dùng dây cứng hơn |
| Đường kính dây (d) | Tỷ lệ thuận | Tăng d, giảm D để giữ độ cứng |
| Đường kính trung bình (D) | Tỷ lệ nghịch bình phương | D nhỏ hơn làm tăng f_n mạnh |
| Điều kiện đầu | Hệ số 2 | Hạn chế cả hai đầu nếu có thể |
| Mô đun vật liệu | Yếu (√G) | Thép so với thép không gỉ thay đổi ít |
| Tải trước / chiều dài lắp đặt | Trung bình | Chiều dài lắp đặt ngắn hơn làm tăng f_n |
Quy tắc thực tế được sử dụng trong hầu hết công việc về hệ thống van và máy pittông: giữ tần số riêng bậc nhất của lò xo ít nhất 15-20 lần tần số kích thích đáng kể cao nhất. Dưới 13 lần, xung được coi là có khả năng xảy ra; dưới 10 lần, gần như chắc chắn.
Điều gì kích thích lò xo trong máy móc thực tế?
Xung cần một đầu vào tuần hoàn. Các nguồn phổ biến trong thiết bị sản xuất:
Máy pittông và máy quay
Lò xo van động cơ, van máy nén, pittông bơm, và cơ cấu dẫn động cam đều tạo một xung mỗi vòng quay hoặc mỗi hành trình. Ở 3.000 vòng/phút, đó là 50 Hz. Một lò xo có tần số riêng 400 Hz cho tỷ lệ 8 — nằm trong vùng xung.
Chu kỳ solenoid và cơ cấu chấp hành
Van solenoid, contactor, và cơ cấu chấp hành điện từ chuyển mạch ở tần số từ vài Hz đến vài trăm Hz. Va đập phần ứng kích thích lò xo hồi vị ở mỗi chu kỳ. Đây là một trong những nguyên nhân phổ biến nhất gây hỏng do xung trong thiết bị điều khiển công nghiệp.
Rung động lắp ráp và vận chuyển
Một lò xo được đóng gói trong cụm lắp ráp rung có thể bị kích thích bởi cộng hưởng kết cấu của vỏ thay vì tần số dẫn động danh nghĩa. Nếu khung cộng hưởng ở 180 Hz và tần số riêng của lò xo là 200 Hz, lò xo sẽ bị xung ngay cả khi tần số dẫn động "chính thức" là 25 Hz.
Tải va đập và tải bước
Tải bị rơi hoặc điểm dừng cơ khí cứng tạo ra xung băng rộng chứa năng lượng ở mọi tần số, bao gồm tần số riêng của lò xo. Lò xo rung tắt dần ở tần số riêng của nó. Các va đập lặp lại tích lũy hư hỏng mỏi nhanh chóng.
Làm thế nào để điều chỉnh tần số lò xo tránh cộng hưởng?
Điều chỉnh tần số có nghĩa là dịch chuyển tần số riêng của lò xo ra xa tần số kích thích. Có năm đòn bẩy, được liệt kê gần đúng theo thứ tự hiệu quả chi phí.
1. Giảm số vòng xoắn hoạt động. Tần số riêng tỷ lệ nghịch với N_a. Từ 8 vòng xoắn hoạt động xuống 5 làm tăng f_n lên 60%. Để giữ cùng độ cứng lò xo, tăng đường kính dây. Đây là động thái điều chỉnh phổ biến nhất.
2. Tăng đường kính dây và giảm đường kính trung bình. Vì f_n tỷ lệ với d/D², một thay đổi nhỏ về hình học tạo ra dịch chuyển tần số lớn. Một lò xo có đường kính trung bình 12 mm và dây 1.6 mm có tần số riêng khoảng 2.3 lần so với lò xo có đường kính trung bình 20 mm và dây 1.6 mm ở cùng số vòng xoắn.
3. Hạn chế các đầu. Một lò xo có cả hai đầu đóng và mài phẳng, được đặt trong hốc ngăn quay đầu, hoạt động gần như cố định-cố định, tăng gần gấp đôi f_n so với giả định đầu tự do. Điều kiện đầu là điều chỉnh miễn phí nếu vỏ cho phép.
4. Thêm tải trước và rút ngắn chiều dài lắp đặt. Lắp lò xo ở chiều dài làm việc ngắn hơn làm tăng độ cứng hiệu dụng và giảm khối lượng tham gia vào sóng. Cả hai đều đẩy f_n lên.
5. Thêm giảm chấn. Bộ giảm chấn ma sát, lò xo lồng nhau với hướng xoắn ngược, hoặc chèn elastomer tiêu tán năng lượng xung. Giảm chấn không dịch chuyển tần số riêng, nhưng hạn chế biên độ ở cộng hưởng. Đây là phương án dự phòng khi hình học bị khóa bởi ràng buộc không gian.
| Phương pháp điều chỉnh | Thay đổi tần số | Ảnh hưởng chi phí | Khi nào sử dụng |
|---|---|---|---|
| Giảm số vòng xoắn hoạt động | Lớn (+40-80%) | Thấp | Lựa chọn đầu tiên trong hầu hết thiết kế lại |
| Dây lớn hơn, D nhỏ hơn | Lớn (+50-150%) | Thấp-trung bình | Khi độ cứng phải giữ không đổi |
| Hạn chế cả hai đầu | ~2 lần | Thấp | Khi vỏ có thể sửa đổi |
| Tăng tải trước | Trung bình (+10-30%) | Thấp | Khi chiều cao lắp đặt cho phép |
| Thêm giảm chấn ma sát | Chỉ biên độ | Trung bình-cao | Không gian bị khóa, số chu kỳ cao |
Xung so với các chế độ hư hỏng động khác
Xung thường bị nhầm với hai hiện tượng lân cận. Phân biệt chúng giúp tiết kiệm thời gian chẩn đoán.
| Chế độ hư hỏng | Nguyên nhân gốc | Dấu hiệu | Khắc phục |
|---|---|---|---|
| Xung / cộng hưởng | Kích thích gần tần số riêng | Sóng đóng vòng xoắn, gãy giữa thân | Điều chỉnh tần số, giảm chấn, tải trước |
| Mỏi quay | Xoắn chu kỳ trong ứng dụng uốn | Gãy ở 1-2 vòng xoắn từ đầu | Ủ giảm ứng suất, hoàn thiện bề mặt |
| Chảy dẻo quá tải | Ứng suất tĩnh vượt giới hạn chảy | Biến dạng vĩnh viễn, mất chiều dài tự do | Dây lớn hơn, ít vòng xoắn hơn, vật liệu tốt hơn |
| Mỏi ăn mòn | Ứng suất chu kỳ cộng môi trường khắc nghiệt | Rỗ tại điểm khởi đầu gãy | Nâng cấp vật liệu, phủ, thoát nước |
Nếu lò xo gãy ở giữa thân với mặt gãy phẳng, dạng sóng và cụm lắp ráp chạy ở tốc độ cố định, xung là giả thuyết đầu tiên. Nếu nó gãy ở các đầu với môi cắt 45°, hãy xem xét mỏi quay hoặc tập trung ứng suất ở điều kiện đầu.
Danh sách kiểm tra thiết kế cho lò xo nhạy cảm với xung
Trước khi phát hành bản vẽ lò xo cho sản xuất, xác nhận:
- Tần số kích thích đã biết, bao gồm hài bậc đến bậc 3
- Tần số riêng của lò xo ít nhất 15 lần tần số kích thích đáng kể cao nhất
- Điều kiện đầu được chỉ định (đóng, đóng và mài phẳng, mở, hạn chế)
- Chiều dài lắp đặt và tải trước được xác định, không để cho thợ lắp ráp
- Biên độ ứng suất động tối đa được kiểm tra, không chỉ ứng suất tĩnh
- Tình trạng bề mặt được chỉ định — phun bi làm tăng giới hạn mỏi khi không thể loại bỏ xung
- Lò xo mẫu được kiểm tra tải ở độ cứng và ở chiều cao lắp đặt
Đối với các nhóm làm việc về khía cạnh mỏi của vấn đề này, mỏi quay lò xo đề cập đến tương tác uốn-xoắn, và chảy dẻo quá tải lò xo đề cập đến giới hạn tĩnh mà hư hỏng do xung nằm trên đó. Việc xác minh chi tiết hoàn thiện so với bản vẽ được đề cập trong kiểm tra tải lò xo.
Dung sai sản xuất phù hợp ở đâu
Tính toán xung giả định kích thước danh nghĩa. Lò xo thực tế có dung sai về đường kính dây, số vòng xoắn, chiều dài tự do, và độ vuông góc đầu. Những dung sai này dịch chuyển tần số riêng, đó là lý do tại sao một thiết kế ở tỷ lệ chính xác 15 lần vẫn có thể bị xung ở một số đơn vị trong lô sản xuất.
Ảnh hưởng dung sai chỉ định điển hình đến tần số riêng:
| Biến số | Dung sai điển hình | Dịch chuyển f_n xấp xỉ |
|---|---|---|
| Đường kính dây | ±0.02 mm trên 1.5 mm | ±2% |
| Số vòng xoắn hoạt động | ±0.25 vòng | ±3% |
| Chiều dài tự do | ±1% | ±1% |
| Độ vuông góc đầu | 3° | ±1-2% |
| Mô đun vật liệu | ±3% giữa các mẻ | ±1.5% |
Xếp chồng trường hợp xấu nhất, biên độ danh nghĩa 15 lần có thể giảm xuống 13 lần ở đuôi phân bố. Thiết kế đến 18-20 lần danh nghĩa cho biên độ thực. Đây là một lý do BQUQ chỉ định số vòng xoắn hoạt động và điều kiện đầu rõ ràng trên bản vẽ lò xo thay vì để cho xưởng tự quyết — bốn dây chuyền sản xuất trong nhà máy Dongguan của chúng tôi chạy lò xo nén, kéo, và xoắn với số vòng xoắn được kiểm soát và kiểm tra tải được ghi lại.
Khi nào thiết kế lại so với khi nào giảm chấn
Không phải mọi vấn đề xung đều biện minh cho một lò xo mới. Một quy tắc quyết định hữu ích:
Thiết kế lại khi tỷ lệ tần số dưới 13 lần, khi lò xo vẫn đang trong nguyên mẫu, hoặc khi không gian vỏ có thể chấp nhận thay đổi hình học. Thiết kế lại hầu như luôn rẻ hơn trong suốt vòng đời chương trình.
Giảm chấn khi tỷ lệ từ 13 lần đến 15 lần, khi vỏ là dụng cụ cố định, hoặc khi kích thích là băng rộng thay vì một tông đơn. Trong những trường hợp này, bộ giảm chấn ma sát hoặc cặp lò xo quấn ngược lồng nhau hạn chế biên độ mà không thay đổi tần số.
Chấp nhận và giám sát chỉ khi số chu kỳ thấp (dưới khoảng 10⁴ chu kỳ) và hậu quả của hư hỏng không liên quan đến an toàn. Ngay cả khi đó, xác minh bằng kiểm tra tải ở chiều cao lắp đặt và chạy bền ngắn.

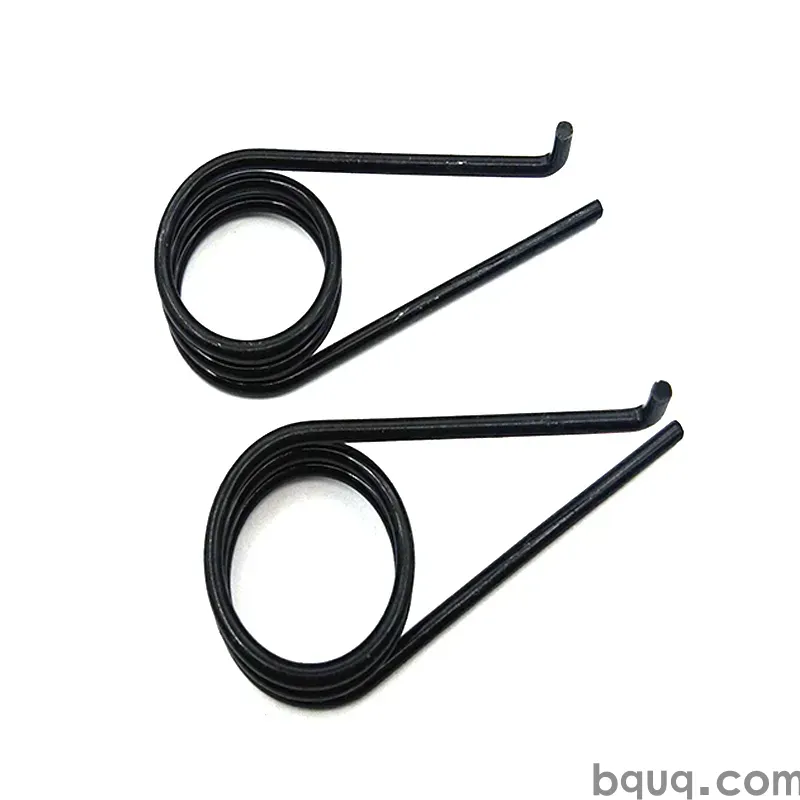

Đối với lò xo nén và lò xo kéo theo yêu cầu, quyết định điều chỉnh tần số tốt nhất nên được đưa ra với nhà cung cấp ở giai đoạn báo giá, vì lựa chọn số vòng xoắn và đường kính dây tương tác với độ cứng, ứng suất, và chiều cao đặc cùng lúc. Lò xo xoắn có hành vi động riêng — hình học chân thêm một chế độ cộng hưởng thứ hai dễ bị bỏ qua.
Câu hỏi thường gặp
H: Tỷ lệ tần số nào an toàn cho lò xo nén?
Đ: Hầu hết thực tiễn thiết kế máy móc coi 15 lần là tỷ lệ tối thiểu giữa tần số riêng bậc nhất của lò xo và tần số kích thích đáng kể cao nhất, với 20 lần được ưu tiên cho ứng dụng số chu kỳ cao. Dưới 13 lần, xung có khả năng xảy ra; dưới 10 lần gần như chắc chắn. Vì dung sai sản xuất dịch chuyển tần số riêng vài phần trăm, thiết kế đến 18-20 lần danh nghĩa cho biên độ thực sự thay vì đạt trên giấy.
H: Lò xo có thể bị xung ở tần số khác tần số riêng của nó không?
Đ: Có. Xung có thể bị kích thích ở hài bậc dưới và hài bậc cao hơn của tần số cơ bản, không chỉ ở tần số riêng chính xác. Xung băng rộng từ va đập hoặc điểm dừng cứng chứa năng lượng trên toàn phổ, vì vậy lò xo có thể rung ở tần số riêng ngay cả khi tần số dẫn động danh nghĩa ở xa. Đây là lý do tại sao cộng hưởng khung và vỏ quan trọng như chính tần số dẫn động.
H: Phun bi có ngăn ngừa hư hỏng do xung lò xo không?
Đ: Phun bi làm tăng giới hạn mỏi bằng cách tạo ứng suất dư nén ở bề mặt, do đó nó trì hoãn hoặc ngăn ngừa khởi tạo vết nứt tại các vòng xoắn bị xung. Nó không ngăn xung xảy ra và không giảm biên độ ứng suất động. Sử dụng phun bi như một bổ sung khi không thể đạt được điều chỉnh tần số hoàn toàn, không phải thay thế cho việc đạt tỷ lệ tần số đúng ngay từ đầu.
H: Làm thế nào để đo lò xo có bị xung không?
Đ: Cảm biến biến dạng dán vào từng vòng xoắn, hoặc load cell tốc độ cao ở đầu di động, sẽ hiển thị dao động tải ở tần số cao hơn nhiều so với tần số dẫn động. Kiểm tra hiện trường đơn giản hơn là đèn strobe hoặc camera tốc độ cao trên chồng vòng xoắn: các vòng xoắn bị xung hiển thị sóng đóng lan truyền thay vì biến dạng đồng đều. Đo âm thanh cũng hiệu quả, vì xung phát ra âm thanh đặc trưng ở tần số riêng.
H: Thay đổi vật liệu có thể khắc phục vấn đề xung không?
Đ: Hiếm khi tự nó. Tần số riêng phụ thuộc vào căn bậc hai của mô đun cắt chia cho mật độ, và hầu hết thép lò xo nằm trong vài phần trăm của nhau về tỷ lệ đó. Chuyển từ dây nhạc sang chrome silicon hoặc thép không gỉ 302 thay đổi độ bền mỏi và khả năng chống ăn mòn, ảnh hưởng đến thời gian lò xo tồn tại qua xung, nhưng nó sẽ không dịch chuyển tần số riêng đủ để điều chỉnh thiết kế.
