Quá tải và biến dạng dẻo: Khi lò xo ngừng đàn hồi
Trả lời ngắn gọn: Lò xo mất khả năng đàn hồi khi ứng suất bên trong vượt quá giới hạn chảy của vật liệu. Dây thép bị biến dạng dẻo vĩnh viễn, chiều dài tự do giảm, và tải trọng tại một chiều cao nhất định giảm — thường từ 5–20% sau một lần quá tải nghiêm trọng. Đối với dây nhạc và thép không gỉ 302, giữ ứng suất thiết kế dưới khoảng 40–45% độ bền kéo cho chế độ tĩnh và 30–35% cho chế độ chu kỳ. Nếu vượt quá, sẽ xảy ra biến dạng dư, mỏi hoặc gãy. BQUQ gia công và quấn lò xo với dung sai ±0.005 mm trên các trục CNC trong một nhà máy ISO9001 tại Dongguan, báo giá trong 12 giờ làm việc.
Điều gì thực sự xảy ra bên trong lò xo khi chịu tải
Lò xo xoắn ốc là một thanh xoắn được cuộn thành cuộn. Khi bạn nén nó, dây không uốn dọc theo chiều dài — nó xoắn. Ứng suất cắt xoắn đó là thứ lưu trữ năng lượng, và cũng là thứ cuối cùng phá hủy lò xo nếu bạn đẩy quá xa.
Ba điều xảy ra theo trình tự khi tải tăng:
1. Vùng đàn hồi. Ứng suất tỷ lệ thuận với biến dạng. Khi bỏ tải, lò xo trở về đúng chiều dài tự do ban đầu. Đây là vùng duy nhất bạn nên thiết kế.
2. Điểm chảy. Ứng suất vượt qua giới hạn chảy xoắn của vật liệu. Một số mặt phẳng tinh thể trượt vĩnh viễn. Khi bỏ tải, lò xo trở về ngắn hơn so với ban đầu.
3. Sụp đổ dẻo hoặc gãy. Ở ứng suất cao hơn, lò xo bị biến dạng dư lớn, các vòng xoắn chạm nhau, hoặc dây bị nứt — thường ở mặt trong của cuộn nơi ứng suất tập trung.
Hai điều đầu tiên là những thứ âm thầm phá hỏng cụm lắp ráp. Một lò xo đã bị chảy vẫn trông bình thường. Nó chỉ không đẩy mạnh như trước.
Tại sao "biến dạng dư" là chế độ hỏng thực sự
Biến dạng dư vĩnh viễn là triệu chứng đo được của sự chảy. Bạn thấy nó qua:
- Chiều dài tự do ngắn hơn bản vẽ
- Tải trọng tại chiều cao lắp đặt thấp hơn quy định
- Chiều cao nén chặt đạt được sớm hơn dự kiến
Đối với lò xo nén quấn nguội điển hình, một lần quá tải đến 60% độ bền kéo có thể gây mất 2–8% chiều dài tự do. Đẩy đến 70% và bạn có thể mất 10–20%, kèm theo độ nghiêng thấy được của cuộn. Đó là điểm mà lò xo "ngừng đàn hồi" theo bất kỳ nghĩa hữu ích nào.
Làm sao biết lò xo đã bị chảy?
Các triệu chứng thực tế nhất quán across các ngành:
| Triệu chứng | Ý nghĩa thường gặp | Kiểm tra nhanh |
|---|---|---|
| Chiều dài tự do ngắn hơn quy cách | Biến dạng dư do quá tải | Đo chiều dài không tải so với bản vẽ |
| Tải trọng tại chiều cao thấp hơn >5% | Chảy một phần hoặc giãn ứng suất | Kiểm tra bằng load cell tại chiều cao lắp đặt |
| Lò xo chạm đáy sớm | Biến dạng dư + hành trình giảm | Đo chiều cao nén chặt |
| Nghiêng thấy được hoặc bước xoắn không đều | Biến dạng dẻo cục bộ | Kiểm tra bằng mắt + thước đo bước |
| Nứt ở mặt trong cuộn | Mỏi sau chảy, hoặc giòn hydro | Thẩm thấu màu hoặc magnaflux |
| Rung lắc trong cụm lắp ráp | Mất tải trước sau biến dạng dư | So sánh với tải trọng mẫu đầu tiên |
Nếu nhiều hơn một trong số này xuất hiện trên một lô, ứng suất thiết kế quá cao cho chu kỳ làm việc — không phải lỗi của nhà cung cấp dây.
Các giới hạn ứng suất quyết định lò xo có tồn tại hay không
Mọi vật liệu lò xo đều có giới hạn chảy xoắn, thường là 45–60% độ bền kéo cuối cùng đối với thép lò xo. Thực tế thiết kế giữ ứng suất làm việc thấp hơn nhiều.
| Vật liệu | Độ bền kéo điển hình (MPa) | Ứng suất thiết kế tĩnh (% UTS) | Ứng suất thiết kế chu kỳ (% UTS) | Ghi chú |
|---|---|---|---|---|
| Dây nhạc (ASTM A228) | 2200–2600 | 40–45% | 30–35% | Tuổi thọ mỏi tốt nhất cho lò xo nhỏ |
| MB tôi dầu (A229) | 1600–1900 | 40–45% | 30–35% | Tốt cho dây lớn hơn |
| Chrome-silicon (A401) | 1900–2100 | 42–48% | 32–38% | Nhiệt độ cao, chịu va đập |
| Thép không gỉ 302 | 1500–1900 | 35–40% | 28–32% | Chống ăn mòn, mỏi thấp hơn |
| Thép không gỉ 17-7 PH | 1700–2000 | 38–42% | 30–34% | Mỏi tốt hơn 302 |
| Đồng phosphor | 900–1200 | 35–40% | 28–32% | Điện, không từ tính |
| Inconel 718 | 1800–2100 | 40–45% | 32–38% | Nhiệt độ cao, đắt |
Các con số là điển hình cho dây lò xo kéo nguội hoặc cán nguội ở nhiệt độ phòng. Lò xo quấn nóng hoặc khử ứng suất hoạt động khác — luôn xác nhận với bảng dữ liệu của nhà máy sản xuất dây.
Tại sao chế độ chu kỳ cần ứng suất thấp hơn
Vết nứt mỏi bắt đầu ở mặt trong cuộn nơi tập trung ứng suất cao nhất. Ở 40% UTS bạn có thể đạt 10⁵–10⁶ chu kỳ. Ở 30% UTS cùng lò xo có thể chạy 10⁷+ chu kỳ. Sự đánh đổi là thực: ứng suất thấp hơn nghĩa là nhiều dây hơn, kích thước lớn hơn, chi phí cao hơn. Giải pháp thay thế là lò xo hỏng ở 200.000 chu kỳ trong hệ thống van hoặc chốt.
Đối với ứng dụng động, xem ghi chú của chúng tôi về thiết kế tải động cho lò xo.
Chỉ số lò xo, độ cong và tập trung ứng suất
Chỉ số lò xo (D/d — đường kính trung bình chia cho đường kính dây) quyết định mức độ tập trung ứng suất ở mặt trong cuộn. Lò xo có chỉ số thấp (dưới 5) cứng và chịu ứng suất cao ở mặt trong. Lò xo có chỉ số cao (trên 12) mềm và khó quấn nhất quán.
| Chỉ số (D/d) | Hệ số ứng suất cong | Ảnh hưởng thực tế |
|---|---|---|
| 4–5 | 1.15–1.20 | Ứng suất mặt trong cao, rủi ro dung sai chặt |
| 6–9 | 1.08–1.12 | Điểm tối ưu cho hầu hết thiết kế |
| 10–12 | 1.05–1.08 | Mỏi tốt, coi chừng mất ổn định |
| >12 | ~1.03 | Mất ổn định và quấn không ổn định |
Nếu hỏng do quá tải của bạn cứ xảy ra ở cùng một chỗ — mặt trong của cuộn hoạt động đầu tiên — chỉ số có thể quá thấp. Xem lại trước khi thay vật liệu. Bài viết của chúng tôi về chỉ số lò xo và ứng suất hướng dẫn tính toán.
Quy tắc thiết kế để ngăn ngừa biến dạng dẻo
1. Giữ ứng suất làm việc dưới 40% UTS cho tĩnh, 32% cho chu kỳ. Đây là đòn bẩy lớn nhất.
2. Thiết kế cho tải trọng tối đa mà cụm lắp ráp có thể tác dụng, không phải tải trọng danh nghĩa. Bao gồm xử lý, hành trình quá mức và giãn nở nhiệt.
3. Thêm biên chiều cao nén chặt. Để ít nhất 15% hành trình giữa chiều cao làm việc tối đa và chiều cao nén chặt.
4. Định hình trước (scragging) lò xo. Nén đến nén chặt một lần trong sản xuất để tạo biến dạng dư có kiểm soát, sau đó đo chiều dài tự do. Điều này ổn định lò xo cho tuổi thọ phục vụ.
5. Phun bi để tăng mỏi. Tạo ứng suất dư nén ở bề mặt, thường tăng 20–40% tuổi thọ mỏi cho lò xo thép.
6. Chú ý nhiệt độ. Trên 120 °C đối với dây nhạc hoặc 250 °C đối với thép không gỉ 302, giãn ứng suất tăng tốc ngay cả dưới giới hạn chảy.
7. Chỉ định dung sai đường kính dây và chiều dài tự do phù hợp với dung sai tải trọng bạn thực sự cần. Nới lỏng dung sai chiều dài tự do hiếm khi giúp ích nếu tải trọng là yêu cầu thực sự.
Định hình trước: Bảo hiểm rẻ
Định hình trước (còn gọi là scragging hoặc setting) nghĩa là cố ý nén quá mức lò xo trong sản xuất để nó chảy một lần, dưới điều kiện kiểm soát, và sau đó hoạt động đàn hồi. Làm đúng, chiều dài tự do của lò xo ổn định trong vòng 1% cho phần còn lại của tuổi thọ. Làm sai — nén quá mức hoặc không khử ứng suất — bạn nhận được lò xo tiếp tục biến dạng.
Nếu nhà cung cấp của bạn không định hình trước lò xo ứng suất cao, hãy hỏi tại sao. Nó gần như không tốn kém ở khối lượng lớn và loại bỏ cả một loại khiếu nại thực tế.
Khi quá tải là không thể tránh khỏi
Một số ứng dụng — giảm xóc, chốt an toàn, hệ thống giật, lò xo khuôn — được thiết kế để hấp thụ quá tải. Trong những trường hợp đó:
- Sử dụng chrome-silicon hoặc 17-7 PH, chịu ứng suất cao hơn
- Thiết kế cho trường hợp quá tải là trường hợp làm việc, không phải ngoại lệ
- Tăng đường kính dây thay vì thêm cuộn
- Chấp nhận kích thước lớn hơn
Đối với ứng dụng khuôn và dập nơi lò xo chịu va đập lặp lại, xem ứng dụng lò xo khuôn.
Kiểm soát sản xuất ngăn ngừa hỏng do chảy

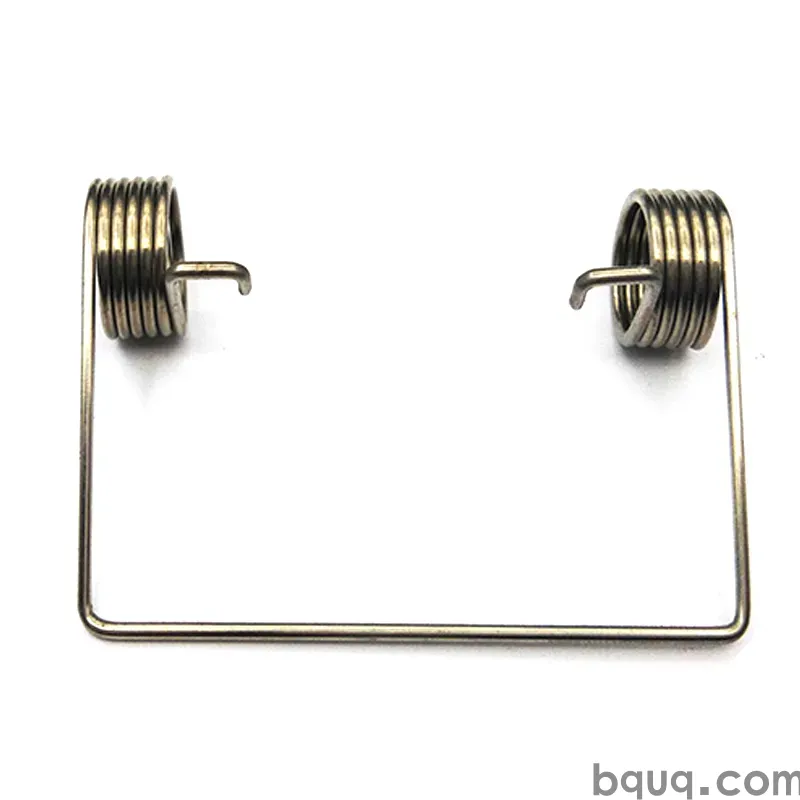

Tại BQUQ, lò xo được quấn trên máy quấn CNC với giám sát bước và đường kính trong quá trình, sau đó khử ứng suất trong lò khí quyển kiểm soát. Bốn dây chuyền sản xuất dưới một mái nhà ở Dongguan bao gồm lò xo nén, kéo và xoắn, cộng với các bộ phận dập và CNC đi kèm.
Kiểm soát chính cho lò xo dễ quá tải:
- Chứng nhận dây — chứng nhận nhà máy về độ bền kéo và thành phần hóa học cho mỗi lô
- Khử ứng suất — nhiệt độ và thời gian ghi lại theo lô
- Xác minh định hình trước — đo chiều dài tự do trước và sau
- Kiểm tra tải — lấy mẫu tại chiều cao lắp đặt, không chỉ chiều dài tự do
- Truy xuất nguồn gốc — ID lô trên túi, gắn với hồ sơ lò và máy quấn
Nếu bạn đang tìm nguồn lò xo nén hoặc lò xo kéo theo yêu cầu cho chu kỳ làm việc bao gồm quá tải, hãy gửi đường cong tải-chiều cao và hành trình xấu nhất. Chúng tôi sẽ cho bạn biết thiết kế có tồn tại hay cần thêm dây.
Câu hỏi thường gặp
H: Lò xo có thể phục hồi sau khi bị chảy không?
Đ: Không. Chảy là biến dạng dẻo vĩnh viễn ở cấp độ tinh thể. Một khi dây đã trượt, lò xo sẽ không trở về chiều dài tự do hoặc tải trọng ban đầu. Đôi khi bạn có thể định hình lại nó thành chiều dài mới, ổn định, nhưng hiệu suất ban đầu đã mất. Thay thế lò xo bị chảy thay vì cố "huấn luyện lại" chúng.
H: Bao nhiêu quá tải gây biến dạng dư?
Đ: Phụ thuộc vào vật liệu và chỉ số, nhưng theo quy tắc chung, vượt quá khoảng 45–50% độ bền kéo trong ứng suất xoắn sẽ tạo biến dạng dư đo được. Đối với dây nhạc ở 2300 MPa UTS, đó là khoảng 1050–1150 MPa. Hầu hết lò xo tĩnh được thiết kế tốt chạy ở 800–950 MPa. Biên độ là có chủ ý.
H: Nhiệt có gây vấn đề tương tự như quá tải không?
Đ: Kết quả tương tự, cơ chế khác. Nhiệt gây giãn ứng suất — dây từ từ mất tải ngay cả dưới giới hạn chảy. Dây nhạc thường giới hạn khoảng 120 °C liên tục; thép không gỉ 302 khoảng 250 °C; Inconel 718 đến 600 °C+. Nếu lò xo mất tải trong phục vụ mà không biến dạng thấy được, nhiệt độ là nguyên nhân có khả năng.
H: Tôi có nên chỉ định lò xo định hình trước không?
Đ: Có, cho bất kỳ lò xo chạy trên 35% độ bền kéo hoặc trong cụm lắp ráp chính xác. Định hình trước ổn định chiều dài tự do và tải trọng, và thường tốn ít ở khối lượng sản xuất. Chỉ định nó trên bản vẽ với chiều cao định hình trước và dung sai chiều dài tự do chấp nhận được sau khi định hình. Nó loại bỏ một nguồn khiếu nại thực tế phổ biến.
H: BQUQ có thể giữ dung sai nào trên chiều dài tự do lò xo?
Đ: Đối với lò xo nén điển hình, ±0.5 mm trên chiều dài tự do và ±5% trên tải trọng tại chiều cao lắp đặt là tiêu chuẩn. Dung sai chặt hơn — xuống ±0.2 mm chiều dài tự do trên lò xo nhỏ — có thể đạt được với đo lường trong quá trình. Trục CNC giữ ±0.005 mm trên dụng cụ và hình học mài đầu. Gửi đường cong tải-chiều cao của bạn để nhận báo giá cụ thể.
