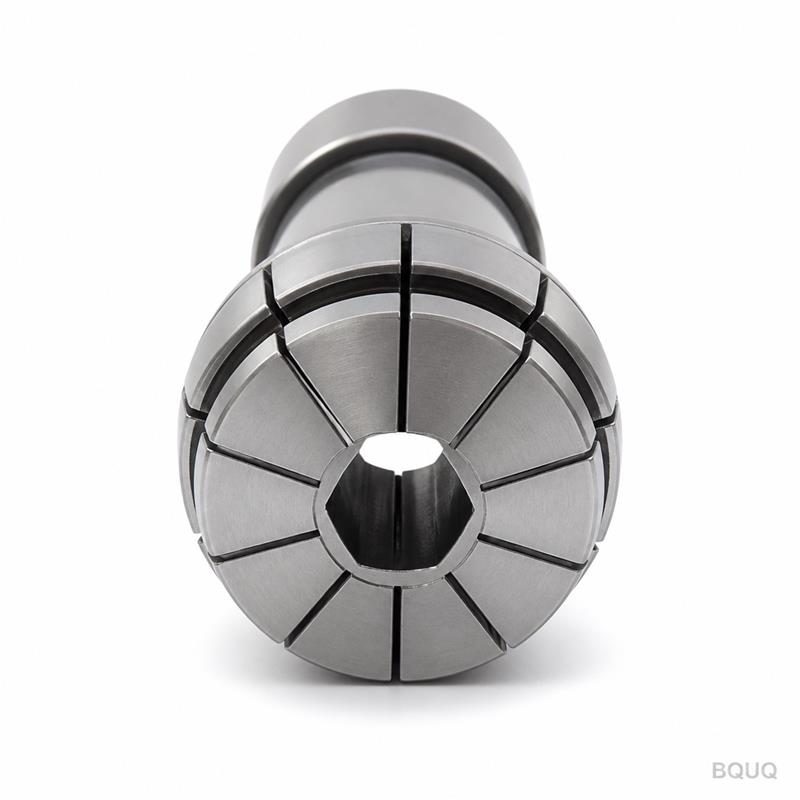

Đầu Kẹp Collet CNC Tùy Chỉnh Loại 52, Lỗ Lục Giác Nhìn Từ Mặt Trước, Sản Xuất Tại Trung Quốc
Giới thiệuBạn cần một collet giữ phôi thanh lục giác mà không bị trượt. Chúng tôi gia công theo bản vẽ của bạn, không phải từ catalog. Mọi collet loại 52 có lỗ lục giác nhìn từ mặt trước đều được kiểm
Get a Fast Quote for This Part
Send us your drawing / quantity / material — reply within 24h.
Bạn cần một collet giữ phôi thanh lục giác mà không bị trượt. Chúng tôi gia công theo bản vẽ của bạn, không phải từ catalog. Mọi collet loại 52 có lỗ lục giác nhìn từ mặt trước đều được kiểm tra độ đồng tâm và hình dạng lỗ trước khi giao hàng.
Dung sai: ±0.005 mm trên lỗ và côn
Thời gian giao hàng: 12 ngày làm việc cho vật liệu tiêu chuẩn
Không MOQ – đặt 1 chiếc hoặc 1.000 chiếc
Bao gồm chứng chỉ vật liệu và báo cáo kiểm tra đầy đủ
Đây là chi tiết gia công chính xác. Chúng tôi không đoán. Chúng tôi đo lường.
Thông số kỹ thuật
Thông số
Giá trị
Loại collet
Loại 52 (dùng cho máy tiện tự động / máy tiện Thụy Sĩ)
Hình dạng lỗ
Lục giác, nhìn từ mặt trước (kích thước tùy chỉnh theo bản vẽ)
Dung sai lỗ
±0.005 mm
Góc côn
16° (tiêu chuẩn, hoặc theo bản vẽ)
Độ đồng tâm
≤0.008 mm TIR
Độ nhám bề mặt
Ra 0.4 µm trên lỗ, Ra 0.8 µm trên thân
Vật liệu tùy chọn
20CrMnTi, 40Cr, 9SiCr, hoặc theo yêu cầu
Độ cứng
58–62 HRC (thấm cacbon)
Quy trình gia công
Tiện CNC, mài trong, cắt dây EDM cho lỗ lục giác
Kiểm tra
Kiểm tra kích thước 100%, báo cáo CMM theo từng lô
Quy mô lô hàng
1 đến 5.000 chiếc
Thời gian giao hàng
12 ngày làm việc (tiêu chuẩn), 5 ngày (hỏa tốc)
Chúng tôi chạy thử trên máy tiện tự động Citizen và Star để kiểm tra độ khớp cuối cùng, nhưng bản thân collet được gia công trên trung tâm tiện CNC với dao sống. Lỗ lục giác được cắt bằng EDM dây để tránh biến dạng dao. Không có ba via, không bo tròn cạnh.
Ba lý do khách hàng gửi bản vẽ cho chúng tôi
1. Chất lượng truy xuất theo lô
Mỗi lô hàng được gán một mã số riêng. Chúng tôi ghi lại số mẻ vật liệu, công nhân vận hành máy và kết quả kiểm tra. Nếu bạn gặp sự cố trên dây chuyền 3, chúng tôi truy xuất chính xác lô hàng đó trong vài phút. Không bào chữa.
2. Báo cáo kiểm tra cho từng lô
Bạn nhận được file PDF với các giá trị đo thực tế, không chỉ là dấu đạt/không đạt. Đường kính lỗ, góc côn, độ đồng tâm, độ cứng – tất cả đều được liệt kê. Đội QC của bạn có thể đối chiếu số liệu của chúng tôi với dụng cụ đo của họ. Kết quả sẽ khớp.
3. Một nhà máy cho CNC, dập, lò xo và tản nhiệt
Bạn không cần ba nhà cung cấp. Chúng tôi gia công collet, dập tấm giữ, chế tạo lò xo cho bộ kẹp collet, và nếu máy của bạn cần tản nhiệt cho trục chính, chúng tôi cũng làm luôn. Một đơn hàng, một ngày giao hàng, một bên chịu trách nhiệm.
Ứng dụng của các chi tiết này
Collet loại 52 với lỗ lục giác không phải là chi tiết thông dụng. Nó được dùng ở những nơi collet tròn không đáp ứng được.
Máy tiện tự động (Cam và CNC): Giữ thanh đồng hoặc thép lục giác để sản xuất khối lượng lớn chi tiết vít – khớp nối, đầu nối, lõi van.
Máy tiện Thụy Sĩ: Dùng cho bạc dẫn hướng và trục chính chính khi phôi thanh là lục giác, không phải tròn. Phổ biến trong sản xuất thiết bị y tế và ốc vít hàng không vũ trụ.
Khớp nối thủy lực và khí nén: Phôi thanh lục giác được gia công thành thân và đầu nối. Collet phải kẹp chặt các mặt phẳng mà không làm xước bề mặt.
Dập nguội ốc vít: Phôi lục giác được gia công trước được đưa vào máy dập đầu. Collet định vị phôi trong ±0.01 mm, nếu không khuôn sẽ nứt.
Đầu nối điện: Thanh đồng lục giác cho chân cắm và ổ cắm. Collet của chúng tôi giữ hình lục giác chính xác, để ren gia công đồng tâm với các mặt phẳng.
Nếu bạn đang cắt phôi thanh lục giác trên máy tiện, bạn đã biết nỗi đau khi collet bị trượt hoặc làm xước phôi. Đó là lý do chúng tôi mài lỗ, không chỉ tiện.
H: MOQ của bạn là bao nhiêu?
A: Không có MOQ. Chúng tôi làm một chiếc để kiểm tra prototype. Cho đơn hàng sản xuất hàng loạt, chúng tôi có giá theo bậc – 1–50, 51–200, 201–1.000, và trên 1.000. Bạn trả tiền cho chất lượng, không phải cho số lượng tối thiểu.
H: Làm sao bạn đảm bảo dung sai và độ đồng tâm?
A: Chúng tôi gia công với dung sai ±0.005 mm trên lỗ và côn. Mỗi collet được kiểm tra trên máy CMM và máy đo khí nén chính xác. Chúng tôi gửi báo cáo kiểm tra kèm lô hàng. Nếu chi tiết ngoài dung sai, chúng tôi thay thế miễn phí, bao gồm cả cước vận chuyển.
H: Thời gian giao hàng của bạn là bao lâu?
A: Tiêu chuẩn là 12 ngày làm việc kể từ khi duyệt bản vẽ. Cho đơn hàng gấp, chúng tôi có thể giao trong 5 ngày làm việc với phụ phí 15%. Điều này phụ thuộc vào tình trạng vật liệu – 20CrMnTi luôn có sẵn trong kho, nhưng nếu bạn yêu cầu hợp kim hiếm, cộng thêm 3 ngày.
H: Bạn có cung cấp chứng chỉ vật liệu không?
A: Có. Mỗi lô hàng đi kèm chứng chỉ nhà máy cho vật liệu thô, cộng với báo cáo kiểm tra độ cứng của chúng tôi. Nếu bạn cần kiểm tra bên thứ ba (SGS hoặc BV), chúng tôi sắp xếp theo giá gốc. Chúng tôi là nhà máy made-in-China với 20 năm kinh nghiệm xuất khẩu – thủ tục giấy tờ không phải là vấn đề.
Gửi bản vẽ của bạn
Chúng tôi báo giá chốt trong vòng 12 giờ. Gửi file PDF hoặc STEP của bạn. Chúng tôi kiểm tra kích thước lục giác, góc côn và vật liệu. Bạn nhận được giá và ngày giao hàng. Không có chi phí ẩn.
