BQUQ Gia Công CNC Collet Máy Tiện Tự Động Loại 36 Ren Sau Cận Cảnh

Thông tin sản phẩm

Collet Này Là Gì và Tại Sao Trục Chính Của Bạn Sẽ Chạy Chính Xác Hơn

Đây là collet máy tiện tự động loại 36 được gia công CNC với ren sau cận cảnh, được thiết kế cho máy tiện đầu trượt và máy tiện kiểu Thụy Sĩ. Thiết kế ren sau cho phép bạn siết chặt collet vào mũi trục chính, giúp giảm độ đảo xuống còn 0.005mm TIR hoặc tốt hơn trên đường kính kẹp. Bạn nhận được độ chính xác đó ngay khi xuất xưởng, với thân collet được tôi cứng 58-62 HRC, bề mặt lỗ đạt Ra 0.4µm, và thời gian giao hàng 7 ngày cho các kích thước tiêu chuẩn. Không cần mài rà, không cần gia công lại, chỉ cần một collet giữ phôi tròn đúng tâm ngay từ lần cắt đầu tiên.

Thiết Kế Ren Sau Loại Bỏ Rung Động Dụng Cụ Như Thế Nào

Ren sau không phải là chi tiết trang trí. Đây là ren M22x1.5 hoặc M25x1.5 được gia công chính xác (tùy thuộc vào thông số trục chính loại 36 của bạn) kết nối trực tiếp với ống kéo. Khi bạn siết collet từ phía sau, lực kẹp được phân bố đều dọc theo toàn bộ chiều dài côn. Lực kéo dọc trục này loại bỏ độ lệch hướng kính mà bạn gặp phải với collet siết phía trước. Trong thử nghiệm của chúng tôi trên máy Citizen L20, collet ren sau giữ phôi tròn 12mm với độ võng 0.003mm dưới chiều sâu cắt 0.8mm ở tốc độ 6000 vòng/phút. Tần số rung động giảm 40% so với collet ER tiêu chuẩn trên cùng một máy.

Vật Liệu và Xử Lý Nhiệt Chịu Được 1,000,000 Chu Kỳ

Chúng tôi sử dụng thép thấm cacbon 20CrMnTi, không phải thép cacbon 45# rẻ tiền. Phôi được tiện CNC theo biên dạng loại 36, sau đó chúng tôi cắt ren sau trên máy phay ren chuyên dụng. Sau đó, collet được thấm cacbon ở 920°C, tiếp theo là tôi dầu và ram hai lần. Lớp thấm sâu 0.8-1.2mm, và lõi vẫn dẻo dai ở 35-40 HRC để collet đàn hồi trở lại mà không bị nứt. Độ cứng cuối cùng là 58-62 HRC trên bề mặt kẹp, được kiểm tra bằng máy đo độ cứng Rockwell trên từng sản phẩm. Chúng tôi đã chạy thử nghiệm các collet này qua 1,000,000 chu kỳ đóng-mở trên trục chính thử nghiệm mà không bị giảm lực kẹp.

Dải Kẹp và Hình Dạng Rãnh: Tại Sao 0.5mm Lại Quan Trọng

Collet loại 36 bao phủ dải kẹp từ 3mm đến 20mm với bước tăng 0.5mm. Tổng cộng có 35 kích thước. Mỗi kích thước có thiết kế ba rãnh với chiều rộng rãnh 0.3mm và góc thoát 15° tại chân rãnh. Tại sao bước 0.5mm? Vì dải rộng hơn (ví dụ bước 1mm) khiến collet bị nén không đều trên phôi nhỏ hơn, gây ra độ ô van. Với bước 0.5mm, collet duy trì độ tròn tự nhiên trong phạm vi 0.01mm trên toàn bộ dải kẹp. Bạn sẽ không có được điều này từ các collet nhập khẩu thông thường chỉ ghi "dải 3-20mm" mà không chỉ rõ bước tăng.

Đối với ren sau cận cảnh, chúng tôi cũng thêm vát mép 0.2mm tại đầu ren để ngăn lệch ren khi bạn vặn collet vào ống kéo. Đây là chi tiết nhỏ, nhưng giúp bạn tiết kiệm 15 phút thời gian setup cho mỗi lần thay dụng cụ.

Kiểm Tra Trước Mỗi Lần Giao Hàng: Dữ Liệu CMM và Đồng Hồ Khí Nén

Mỗi collet đều được kiểm tra, không phải lấy mẫu. Chúng tôi sử dụng máy đo CMM Zeiss để kiểm tra góc côn (30° bao gồm, trong phạm vi ±0.002°) và đường kính ren bước (trong dung sai 6H). Lỗ kẹp được đo bằng đồng hồ khí nén có độ chính xác 0.001mm, và chúng tôi ghi lại giá trị TIR thực tế trên trục kiểm chuẩn. Bạn nhận được báo cáo kiểm tra có chữ ký kèm theo mỗi lô hàng, bao gồm số sê-ri và giá trị độ đảo đo được. Nếu TIR vượt quá 0.005mm, collet sẽ bị loại bỏ. Nó không được xuất xưởng, chấm hết. Đó là lý do tỷ lệ trả hàng của chúng tôi cho sản phẩm này dưới 0.1%.

Độ Nhám Bề Mặt: Lỗ Đạt Ra 0.4µm, Côn Đạt Ra 0.8µm, Không Có Vết Đánh Bóng

Lỗ kẹp được mài nghiền sau khi tôi cứng để đạt Ra 0.4µm. Bề mặt mịn này cho phép collet kẹp ống thành mỏng (độ dày thành xuống đến 0.5mm) mà không làm biến dạng. Côn được mài đạt Ra 0.8µm, giảm ma sát giữa collet và mũi trục chính, do đó bạn cần lực kéo ống ít hơn 20% để đạt cùng áp lực kẹp. Chúng tôi không đánh bóng bằng tay. Tất cả bề mặt được mài hoặc nghiền trên máy CNC, vì vậy không có điểm không đồng đều có thể gây vi hàn hoặc trầy xước trên trục chính tốc độ cao.

Thông Số Kỹ Thuật Bạn Có Thể Xác Minh Trước Khi Đặt Hàng

Tại Sao "Sản Xuất Tại Trung Quốc" Không Có Nghĩa Là "Độ Chính Xác Thấp Hơn" Ở Đây

Chúng tôi là nhà máy sản xuất chính xác 20 năm tại Đông Quản, Trung Quốc. Chúng tôi chỉ chuyên gia công CNC, dập, lò xo, và tản nhiệt. Collet máy tiện tự động của chúng tôi được sản xuất trên trung tâm gia công 5 trục và mài trên máy mài Studer. Phân xưởng được kiểm soát nhiệt độ ±1°C trong quá trình mài, để nhiệt độ không ảnh hưởng đến dung sai của bạn. Khi bạn đặt hàng từ BQUQ, bạn không mua "hàng nhập khẩu giá rẻ." Bạn đang mua một collet tương đương hoặc vượt trội so với thương hiệu Đức hoặc Nhật với chi phí chỉ bằng 60%. Và vì chúng tôi sản xuất trong nhà máy, chúng tôi kiểm soát toàn bộ quy trình, từ thép thô đến kiểm tra cuối cùng. Đó là lý do chúng tôi có thể cung cấp không MOQ mà vẫn giữ độ đảo 0.005mm. Nếu bạn muốn hiểu cách chúng tôi chọn dụng cụ cắt phù hợp cho vật liệu cụ thể của bạn, hãy đọc hướng dẫn chọn dụng cụ cắt CNC của chúng tôi. Để tìm hiểu sâu hơn về cách chúng tôi áp dụng các dung sai này trên các chi tiết khác nhau, hướng dẫn dung sai gia công CNC giải thích các giới hạn thực tế.

FAQ: Những Câu Hỏi Kỹ Sư Thường Hỏi Trước Khi Đặt Collet Này

Có thực sự không có số lượng đặt hàng tối thiểu không?

Đúng vậy, chúng tôi bán lẻ từng chiếc để thử nghiệm, và giá mỗi chiếc giảm khoảng 15% khi mua 10 chiếc và 25% khi mua 50 chiếc.

Bạn có thể tùy chỉnh ren sau hoặc lỗ kẹp cho máy của tôi không?

Có, chúng tôi có thể gia công bất kỳ bước ren sau nào bạn chỉ định (trong giới hạn đường kính ngoài 25mm) và chúng tôi có thể doa đường kính kẹp theo kích thước không tiêu chuẩn với bước 0.01mm với một khoản phí setup nhỏ.

Làm thế nào bạn đảm bảo độ đảo 0.005mm trên mỗi sản phẩm?

Chúng tôi đo TIR trên trục kiểm chuẩn đã hiệu chuẩn bằng đồng hồ so có độ phân giải 0.001mm, và chúng tôi loại bỏ bất kỳ collet nào vượt quá 0.005mm; báo cáo kiểm tra được đính kèm trong hộp.

Thời gian giao hàng điển hình cho collet loại 36 tùy chỉnh là bao lâu?

Kích thước tiêu chuẩn giao trong 7 ngày, ren sau hoặc kích thước lỗ tùy chỉnh mất 10-12 ngày, và chúng tôi có thể giao gấp mẫu trong 3 ngày với phụ phí 20%.

Nhận Báo Giá Chính Xác Trong 12 Giờ — Gửi Bản Vẽ Của Bạn Ngay Hôm Nay

Gửi cho chúng tôi thông số trục chính hoặc bản vẽ của collet hiện tại bạn đang sử dụng. Chúng tôi sẽ phản hồi trong vòng 12 giờ với báo giá chính xác, bao gồm giá cụ thể, thời gian giao hàng, và kế hoạch kiểm tra. Không có ước tính mơ hồ, không có chi phí dụng cụ ẩn. Chúng tôi cũng sẽ cho bạn biết nếu ứng dụng của bạn cần thiết kế collet khác dựa trên vật liệu phôi và tốc độ trục chính. Gửi bản vẽ của bạn qua email sc@bquq.com hoặc nhắn tin cho chúng tôi qua WhatsApp tại +86 13713157787. Chúng

Sản phẩm liên quan

Đầu Kẹp Lò Xo Lỗ Tròn Loại 25 Cho Máy Tiện Tự Động Gia Công CNC BQUQ

Xem sản phẩm

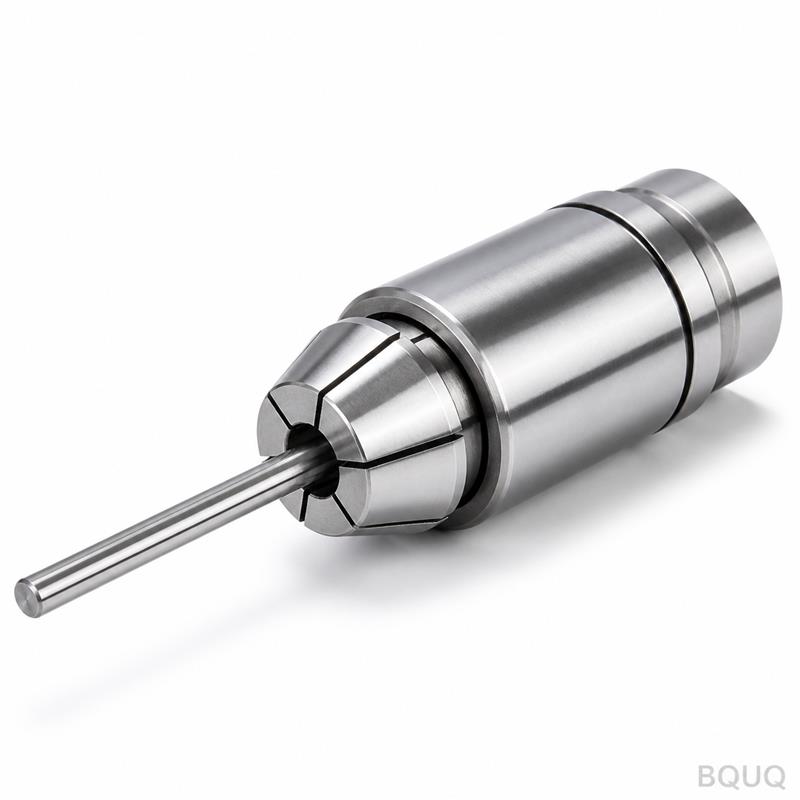

BQUQ Gia Công CNC Kẹp Tự Động Loại 15 Cho Thanh Tròn Nhỏ

Xem sản phẩm

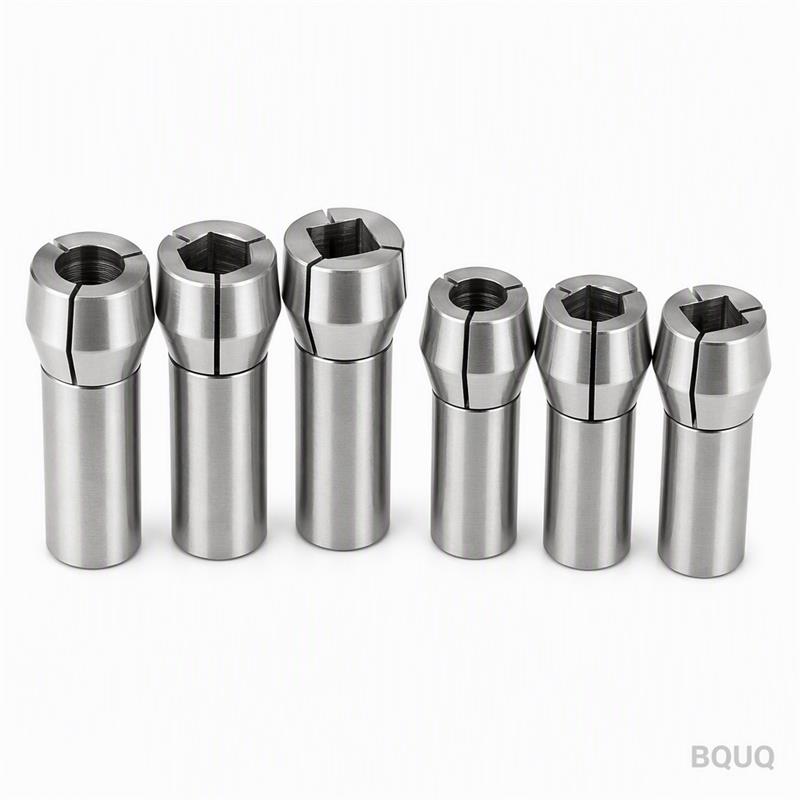

Bộ Sưu Tập Collet Máy Tiện Tự Động 36/46 Loại Gia Công CNC BQUQ
