Hướng dẫn về các khuyết tật dập thông thường & Giải pháp thực tế
Dập là một quy trình cơ bản trong gia công kim loại, được sử dụng để sản xuất các bộ phận từ giá đỡ đơn giản đến các linh kiện ô tô phức tạp. Tuy nhiên, các khuyết tật có thể ảnh hưởng đến chất lượng, tăng chi phí và làm chậm tiến độ sản xuất. Hướng dẫn toàn diện này khám phá các khuyết tật dập phổ biến nhất—như ba via, nứt, đàn hồi ngược và trầy xước bề mặt—và cung cấp các giải pháp thực tế, khả thi để giảm thiểu hoặc loại bỏ chúng. Dù bạn là kỹ thuật viên giàu kinh nghiệm hay mới làm quen với dập, những hiểu biết này sẽ giúp bạn đạt được độ chính xác và hiệu quả cao hơn.

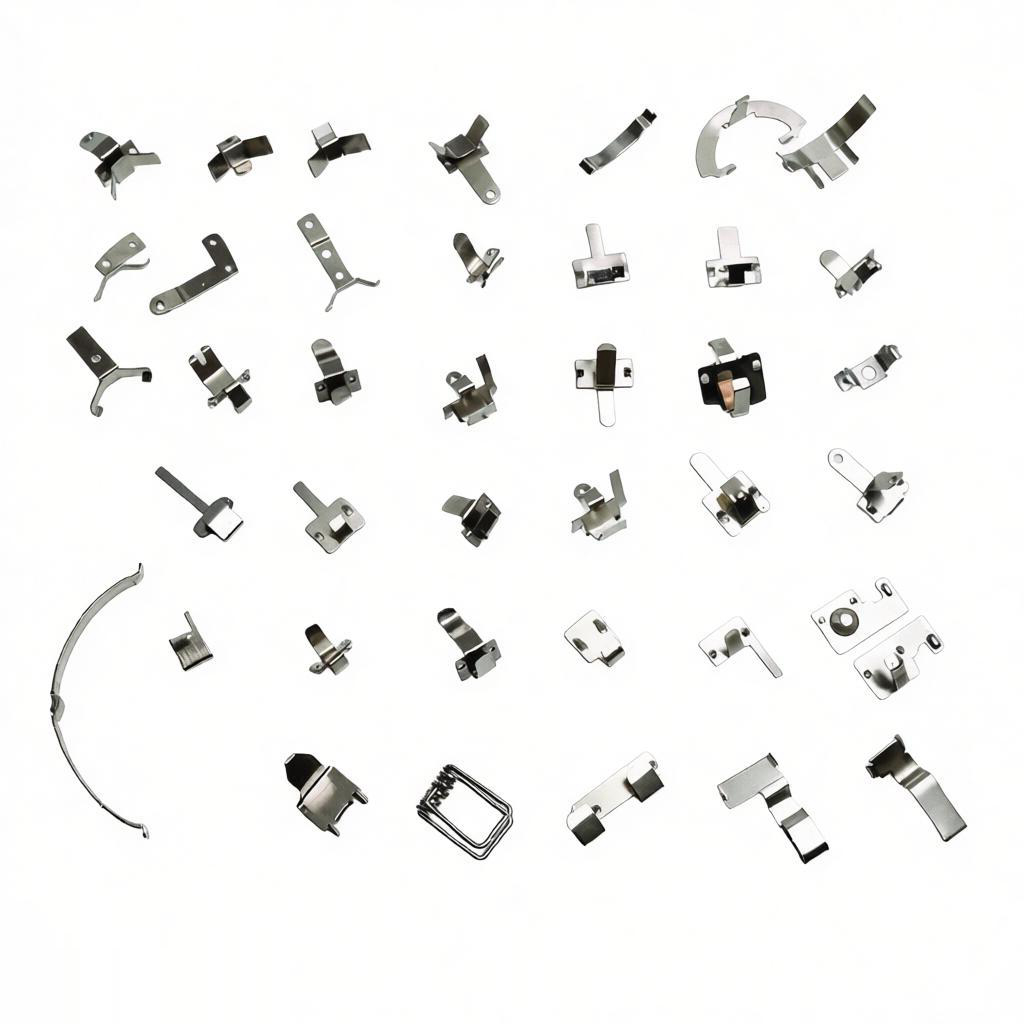

Hiểu về Khuyết tật Dập
Khuyết tật dập phát sinh từ sự kết hợp của nhiều yếu tố: tính chất vật liệu, thiết kế khuôn, thiết lập máy ép và thông số quy trình. Xác định nguyên nhân gốc rễ là bước đầu tiên để khắc phục. Dưới đây, chúng tôi phân tích các vấn đề thường gặp nhất, nguyên nhân và các biện pháp khắc phục đã được kiểm chứng.
Hình thành Ba via – Nguyên nhân và Biện pháp
Ba via là các cạnh nổi không mong muốn hoặc phần nhô ra thô trên các bộ phận dập, thường xuất hiện dọc theo các cạnh cắt. Chúng có thể gây khó khăn trong xử lý, vấn đề lắp ráp và thậm chí rủi ro an toàn.
Nguyên nhân phổ biến
Khe hở khuôn quá lớn (quá rộng hoặc không đều)
Cạnh chày và cối bị mòn hoặc cùn
Căn chỉnh chày và cối không đúng
Sự thay đổi độ cứng của vật liệu
Giải pháp thực tế
Tối ưu hóa khe hở khuôn dựa trên độ dày và loại vật liệu (thường là 15–25% độ dày phôi).
Thường xuyên kiểm tra và mài sắc lưỡi cắt; sử dụng dụng cụ carbide hoặc có phủ để tăng tuổi thọ.
Đảm bảo căn chỉnh chính xác bằng cách sử dụng thanh dẫn hướng hoặc hệ thống đo quang học.
Sử dụng chất bôi trơn để giảm ma sát và tích tụ nhiệt.
| Độ dày vật liệu (mm) | Khoảng hở khuyến nghị (mm mỗi bên) |
|---|---|
| 0.5 | 0.025–0.050 |
| 1.0 | 0.050–0.100 |
| 2.0 | 0.100–0.200 |
Rách hoặc Nứt – Cách Phòng Ngừa
Rách hoặc nứt xảy ra trong quá trình tạo hình do ứng suất quá mức, độ dẻo kém của vật liệu hoặc các chi tiết khuôn sắc. Khiếm khuyết này đặc biệt phổ biến ở thép cường độ cao hoặc vật liệu dày.
Nguyên Nhân Gốc Rễ
Vật liệu có độ giãn dài không đủ hoặc độ bền kéo quá cao
Bán kính uốn quá nhỏ so với độ dày vật liệu
Bôi trơn không đủ hoặc bị kẹt
Lực giữ phôi không phù hợp
Mẹo Phòng Ngừa
Chọn vật liệu có độ dẻo phù hợp cho biến dạng dự kiến.
Tăng bán kính uốn lên ít nhất 1 lần độ dày vật liệu (2 lần đối với thép cường độ cao).
Bôi trơn đều đặn và phù hợp (ví dụ: dầu kéo).
Điều chỉnh áp lực giữ phôi để cho phép vật liệu chảy mà không bị nhăn.
Sử dụng khuôn tiến bộ với các trạm tạo hình sơ bộ để phân bổ ứng suất dần dần.
Phục hồi đàn hồi và Biến dạng – Kỹ thuật Kiểm soát
Phục hồi đàn hồi là sự phục hồi đàn hồi của vật liệu sau khi tạo hình, gây ra sai lệch so với hình dạng thiết kế. Nó bị ảnh hưởng bởi giới hạn chảy của vật liệu, độ dày và hình học uốn.
Các yếu tố ảnh hưởng đến độ đàn hồi ngược
Loại vật liệu: nhôm đàn hồi ngược nhiều hơn thép nhẹ.
Góc uốn và bán kính: các góc uốn càng nhọn càng có độ đàn hồi ngược lớn.
Khe hở khuôn và áp lực không đủ để uốn quá mức.
Giải pháp
Khuôn uốn quá mức: thiết kế khuôn để bù trừ độ đàn hồi ngược dự kiến (thường 1–3 đối với thép, nhiều hơn đối với nhôm).
Sử dụng các thao tác ép đáy hoặc dập nổi để biến dạng dẻo vật liệu và định hình.
Áp dụng lực tạo hình cao hơn và giữ áp lực lâu hơn.
Cân nhắc xử lý nhiệt các chi tiết sau khi dập để giải tỏa ứng suất bên trong.
Vết xước và vết hằn trên bề mặt – Phương pháp tránh
Các khuyết tật bề mặt như vết xước, vết lõm hoặc dấu dụng cụ có thể làm giảm tính thẩm mỹ và khả năng chống ăn mòn. Chúng thường xuất phát từ bề mặt khuôn kém hoặc nhiễm bẩn.
Nguyên nhân chính
Bề mặt khuôn thô hoặc bị hư hỏng
Chất gây ô nhiễm (mảnh kim loại, bụi bẩn, chất bôi trơn cũ)
Các hạt cứng bám trong vật liệu hoặc dụng cụ
Bôi trơn không đủ hoặc không phù hợp
Chiến lược tránh
Đánh bóng khuôn đến độ bóng gương (Ra < 0,2 μm) cho các bề mặt quan trọng.
Thực hiện các chu kỳ làm sạch thường xuyên và sử dụng nắp bảo vệ.
Sử dụng chất bôi trơn đã lọc và thay thế thường xuyên.
Lắp đặt miếng chắn hoặc luồng khí để loại bỏ mảnh vụn khỏi khuôn.
Chọn vật liệu khuôn mềm hơn (ví dụ: đồng) cho các bề mặt hoàn thiện tinh tế.
Kích thước không đồng nhất – Dung sai và điều chỉnh
Sự thay đổi kích thước chi tiết có thể do biến động độ dày vật liệu, thay đổi nhiệt độ hoặc mài mòn khuôn. Tính nhất quán là yếu tố quan trọng cho các bộ phận có thể thay thế lẫn nhau.
Nguồn gốc của sự biến đổi
Dung sai độ dày vật liệu (ví dụ: ±0,1 mm)
Giãn nở do nhiệt độ trong quá trình dập tốc độ cao
Sai lệch hoặc mòn khuôn dập tiến bộ
Không nhất quán về tốc độ và thời gian máy dập
Hành động khắc phục
Sử dụng kiểm soát quy trình thống kê (SPC) để giám sát kích thước theo thời gian thực.
Yêu cầu nhà cung cấp phạm vi độ dày vật liệu chặt chẽ hơn.
Tự động hóa bôi trơn khuôn và kiểm soát nhiệt độ.
Lên lịch bảo trì khuôn định kỳ và thay thế các bộ phận mòn.
Điều chỉnh chiều cao đóng hoặc vị trí ram để bù đắp độ mòn khuôn.
Phòng ngừa nâng cao thông qua Bảo trì Khuôn
Bảo trì khuôn chủ động là cách hiệu quả nhất để ngăn ngừa khuyết tật. Một khuôn được bảo trì tốt sẽ tạo ra các bộ phận chất lượng cao, đồng nhất với thời gian ngừng máy tối thiểu.
Danh sách Bảo trì
Hàng ngày: làm sạch khuôn, kiểm tra mảnh vụn, kiểm tra cạnh chày và cối.
Hàng tuần: xác minh căn chỉnh, khe hở và hệ thống bôi trơn.
Hàng tháng: đo kích thước quan trọng của khuôn, thay lò xo hoặc thanh dẫn hướng bị mòn.
Hàng năm: mài lại hoặc phủ lại bề mặt, thực hiện tân trang toàn bộ khuôn.
Triển khai hệ thống theo dõi khuôn dập kỹ thuật số có thể giúp dự đoán sự cố trước khi chúng xảy ra.
Kết luận
Khuyết tật dập là không thể tránh khỏi nhưng có thể kiểm soát được. Bằng cách hiểu rõ nguyên nhân gốc rễ—dù là vật liệu, dụng cụ hay quy trình—bạn có thể áp dụng các giải pháp nhắm mục tiêu để giảm thiểu khuyết tật. Bảo trì khuôn dập thường xuyên, bôi trơn đúng cách, lựa chọn vật liệu và tối ưu hóa quy trình là những trụ cột của quá trình dập không khuyết tật. Tại [Tên Công ty của Bạn], chúng tôi kết hợp nhiều năm kinh nghiệm với thiết bị hiện đại để cung cấp các bộ phận dập kim loại chính xác. Liên hệ với chúng tôi ngay hôm nay để có các giải pháp không khuyết tật, tiết kiệm chi phí.
