Dập Sâu: Những Lưu Ý & Mẹo Thiết Kế
Ép sâu là một quy trình tạo hình kim loại linh hoạt, biến các phôi kim loại tấm phẳng thành các hình dạng ba chiều phức tạp. Nó được sử dụng rộng rãi trong các ngành như ô tô, hàng không vũ trụ, điện tử và thiết bị y tế. Hướng dẫn này khám phá các cân nhắc thiết kế chính và mẹo thực tế để tối ưu hóa các dự án ép sâu của bạn về chất lượng, hiệu quả và chi phí.

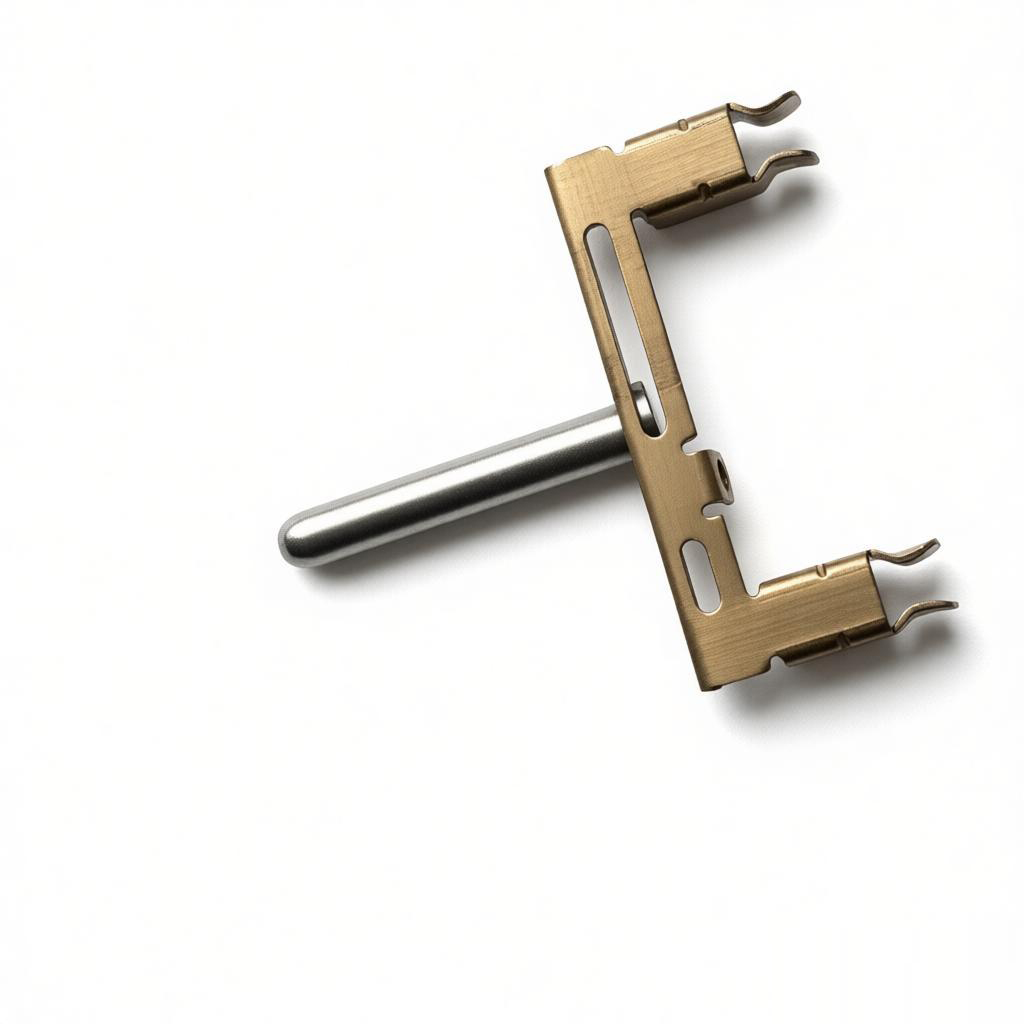

Hiểu về Ép Sâu
Ép sâu liên quan đến một chày đẩy phôi kim loại vào lòng khuôn, làm cho vật liệu chảy và mang hình dạng của khuôn. Quá trình được gọi là 'sâu' khi độ sâu của chi tiết ép vượt quá đường kính của nó. Nó yêu cầu kiểm soát cẩn thận dòng chảy vật liệu, bôi trơn và tốc độ máy ép để tránh các khuyết tật như rách, nhăn hoặc mỏng.
Cách Ép Sâu Hoạt Động
Quá trình bắt đầu với một phôi được đặt trên miệng khuôn. Một chày hạ xuống, buộc phôi vào khuôn. Kim loại kéo dãn và chảy hướng tâm vào trong. Có thể cần nhiều lần ép cho các chi tiết rất sâu, với quá trình ủ trung gian để giảm độ cứng do biến dạng. Các thông số chính bao gồm lực giữ phôi, bán kính chày, bán kính khuôn và khe hở giữa chày và khuôn.
Các Cân Nhắc Thiết Kế Chính
Thiết kế một chi tiết cho ép sâu đòi hỏi sự chú ý đến hình học, tính chất vật liệu và giới hạn quy trình. Dưới đây là các yếu tố quan trọng.
Hình Học Chi Tiết
Tỷ lệ Độ sâu-Đường kính:
Chi tiết càng sâu so với đường kính của nó, việc ép càng khó khăn. Giới hạn điển hình là 2:1 cho một lần ép; các chi tiết sâu hơn yêu cầu nhiều lần ép.Bán kính góc:
Các góc nhọn làm tăng tập trung ứng suất và nguy cơ rách. Sử dụng bán kính lớn (ít nhất 3-5 lần độ dày vật liệu) trên cả chày và cối.Độ dày thành:
Dự kiến có sự mỏng đi, đặc biệt ở các góc và thành bên. Cho phép biến thiên độ dày trong thiết kế.Góc thoát khuôn:
Thành đứng khó gia công; bao gồm góc thoát nhẹ (1-5 độ) để hỗ trợ dòng chảy vật liệu và đẩy sản phẩm ra.
Lựa chọn vật liệu
| Vật liệu | Khả năng tạo hình | Ứng dụng phổ biến |
|---|---|---|
| Thép carbon thấp | Xuất sắc | Tấm ô tô, bồn rửa nhà bếp |
| Thép không gỉ | Tốt (cần lực lớn hơn) | Thiết bị y tế, thiết bị thực phẩm |
| Nhôm | Trung bình (dễ nhăn) | Vỏ nhẹ, tản nhiệt |
| Đồng/Đồng thau | Rất tốt | Linh kiện điện tử, đồ trang trí |
Chọn vật liệu có độ giãn dài cao và độ bền chảy thấp để dễ dàng kéo sâu. Tránh vật liệu có hạt lớn hoặc khuyết tật bề mặt.
Thiết kế Khuôn và Dụng cụ
Dụng cụ phù hợp là yếu tố thiết yếu để đảm bảo chất lượng ổn định. Hãy xem xét các khía cạnh sau:
Bán kính Chày và Cối:
Bán kính lớn hơn giúp giảm ứng suất và cho phép vật liệu chảy mượt hơn. Đối với kéo sâu, sử dụng bán kính chày bằng 4-8 lần độ dày vật liệu.Khe hở:
Khe hở tối ưu giữa chày và cối thường là 1,1 đến 1,2 lần độ dày vật liệu. Quá chặt gây rách; quá lỏng gây nhăn.Lực giữ phôi:
Áp dụng lực đủ để ngăn nhăn nhưng không quá lớn làm cản trở dòng chảy vật liệu. Sử dụng hạt kéo hoặc bậc để kiểm soát dòng chảy.Bôi trơn:
Sử dụng chất bôi trơn áp suất cao để giảm ma sát và chống kẹt. Bôi đều lên cả hai mặt của phôi.
Lỗi Thường Gặp và Giải Pháp
Ngay cả với thiết kế tốt, vẫn có thể xảy ra lỗi. Dưới đây là các vấn đề điển hình và cách khắc phục:
| Lỗi | Nguyên nhân | Giải pháp |
|---|---|---|
| Nhăn | Lực giữ phôi không đủ hoặc dòng chảy vật liệu quá mức | Tăng lực giữ phôi, thêm gờ kéo, giảm khe hở |
| Rách | Tập trung ứng suất cao, bán kính quá nhỏ hoặc vật liệu quá giòn | Tăng bán kính, sử dụng vật liệu dẻo hơn, giảm độ sâu kéo mỗi giai đoạn |
| Mỏng | Kéo giãn quá mức | Điều chỉnh kích thước phôi, thêm ủ trung gian, sử dụng nhiều lần kéo |
| Xước | Bôi trơn kém hoặc bề mặt dụng cụ không hoàn thiện | Cải thiện bôi trơn, đánh bóng khuôn, sử dụng vật liệu dụng cụ cứng hơn |
Mẹo để Dập sâu Thành công
Dựa trên các phương pháp tốt nhất trong ngành, đây là những mẹo có thể thực hiện:
Thực hiện Phân tích Phần tử Hữu hạn (FEA):
Mô phỏng quy trình để xác định các vấn đề tiềm ẩn trước khi chế tạo dụng cụ. Điều này tiết kiệm thời gian và chi phí.Tối ưu hóa hình dạng phôi:
Sử dụng phôi có góc bo tròn thay vì vuông để giảm tập trung ứng suất. Cân nhắc sử dụng phần mềm phát triển phôi.Sử dụng khuôn dập tiến:
Đối với sản xuất khối lượng lớn, khuôn dập tiến với nhiều trạm có thể thực hiện cắt, dập sâu và cắt tỉa trong một hành trình ép duy nhất.Kiểm soát nhiệt độ:
Đối với dập sâu, nhiệt có thể có lợi. Gia công ấm (ví dụ, đối với nhôm) cải thiện khả năng tạo hình và giảm hiện tượng đàn hồi ngược.Thử nghiệm và lặp lại:
Tạo mẫu thử với khuôn mềm nếu có thể. Điều chỉnh thông số dựa trên kết quả thử nghiệm trước khi cam kết sử dụng khuôn cứng.Hợp tác với nhà sản xuất giàu kinh nghiệm:
Làm việc với chuyên gia dập kim loại hiểu rõ các chi tiết phức tạp của dập sâu, như đội ngũ của chúng tôi tại [Tên Công ty]. Chúng tôi cung cấp hỗ trợ thiết kế và đảm bảo chất lượng.
Kết luận
Dập sâu là phương pháp hiệu quả cao để sản xuất các linh kiện kim loại chắc chắn, liền mạch. Bằng cách chú ý đến hình dạng thiết kế, lựa chọn vật liệu, khuôn mẫu và thông số quy trình, bạn có thể đạt được chất lượng ổn định và giảm thiểu khuyết tật. Dù bạn đang thiết kế một chi tiết mới hay tối ưu hóa chi tiết hiện có, những cân nhắc và mẹo này sẽ hướng dẫn bạn đến thành công trong dập sâu. Liên hệ với chúng tôi để thảo luận về yêu cầu dự án của bạn và tận dụng chuyên môn của chúng tôi trong dịch vụ dập kim loại.
