Kỹ thuật giảm ba via hiệu quả trong dập kim loại

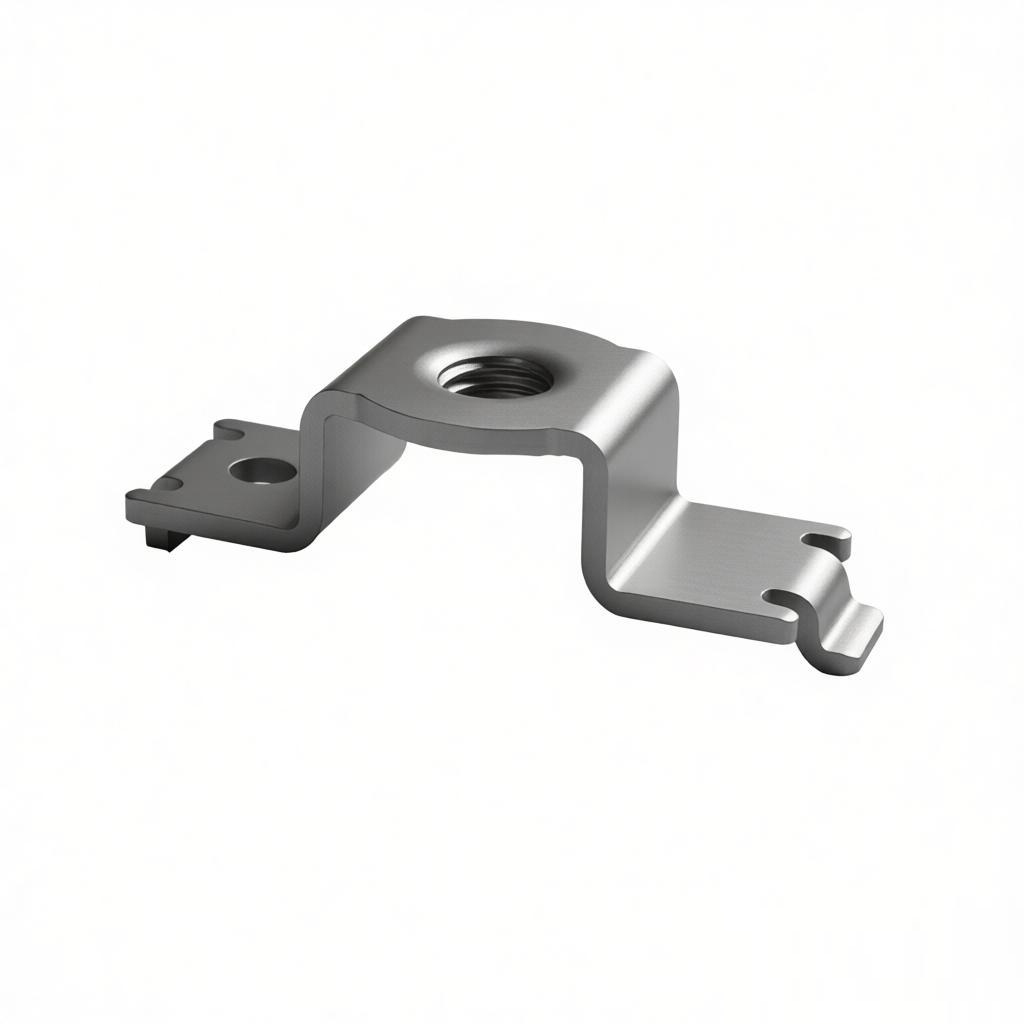

Hiểu về Ba via trong Dập kim loại
Ba via là các cạnh nâng lên không mong muốn hoặc các mảnh vật liệu nhỏ còn bám lại trên phôi sau khi gia công hoặc dập. Trong dập kim loại, ba via hình thành khi chày và khuôn cắt xuyên qua kim loại, gây biến dạng dẻo ở các cạnh. Chúng có thể xuất hiện ở cả phía chày (cuộn mép) và phía khuôn (vùng gãy). Các loại phổ biến bao gồm ba via cuộn mép, ba via gãy và ba via xé. Kích thước và hình dạng phụ thuộc vào tính chất vật liệu, tình trạng dụng cụ và thông số quy trình. Hiểu các yếu tố này là cần thiết để giảm ba via hiệu quả.
Tác động của Ba via đến Chất lượng và An toàn Sản phẩm
Ba via ảnh hưởng đến chất lượng sản phẩm theo nhiều cách. Chúng có thể cản trở lắp ráp, gây lệch tâm, hoặc dẫn đến tập trung ứng suất và hỏng hóc sớm. Trong linh kiện điện, ba via có thể gây đoản mạch. Ba via sắc nhọn gây nguy hiểm khi xử lý. Ngoài ra, ba via làm tăng ma sát và mài mòn, giảm độ chính xác, và yêu cầu các công đoạn khử ba via thứ cấp làm tăng chi phí và thời gian. Đối với các ngành yêu cầu độ chính xác cao như ô tô, hàng không vũ trụ và điện tử, kiểm soát ba via là rất quan trọng.
Các Kỹ thuật Giảm Ba via Chính
Tối ưu hóa Khe hở Khuôn
Khe hở khuôn—khoảng cách giữa chày và khuôn—là thông số ảnh hưởng nhất. Khe hở quá lớn dẫn đến cuộn mép quá mức và ba via lớn. Quá nhỏ gây mài mòn dụng cụ và tăng ba via gãy. Khe hở tối ưu thường nằm trong khoảng 5% đến 10% độ dày vật liệu đối với thép nhẹ. Sử dụng giá trị khe hở khuyến nghị cho từng vật liệu cụ thể (xem bảng dưới). Kiểm tra và điều chỉnh khe hở thường xuyên bằng cách sử dụng miếng đệm hoặc khuôn chính xác là cần thiết.
| Vật liệu | Độ dày (mm) | Khe hở tối ưu (mỗi bên %) |
|---|---|---|
| Thép | 0.5–1.5 | 5–7% |
| Nhôm | 0.5–3.0 | 6–8% |
| Thép không gỉ | 0.5–2.0 | 4–6% |
| Đồng | 0.5–2.0 | 7–9% |
Thiết kế và bảo trì khuôn dập
Các cạnh cắt sắc bén tạo ra các vết cắt sạch hơn với ít ba via hơn. Thường xuyên kiểm tra và mài sắc chày và cối. Sử dụng thép dụng cụ cao cấp có lớp phủ như TiN hoặc CrN để giảm ma sát và mài mòn. Kết hợp các góc cắt xiên trên mặt chày để phân phối lực cắt và giảm thiểu sự hình thành ba via. Đảm bảo căn chỉnh và độ đồng đều khe hở chính xác. Thay thế kịp thời các dụng cụ bị mòn.
Lựa chọn vật liệu
Vật liệu dẻo (ví dụ: thép carbon thấp) thường tạo ra ba via lớn hơn so với vật liệu giòn. Hãy chọn vật liệu có độ giãn dài thấp hơn và độ cứng cao hơn nếu có thể. Sử dụng vật liệu đã qua xử lý hoặc khử ứng suất để giảm thiểu biến dạng. Đối với các ứng dụng quan trọng, hãy cân nhắc các vật liệu như đồng berili hoặc thép cứng tạo ra ba via nhỏ hơn.
Thông số quy trình: Tốc độ, Áp suất, Bôi trơn
Tốc độ dập ảnh hưởng đến sinh nhiệt và dòng chảy vật liệu. Tốc độ thấp hơn giúp giảm chiều cao ba via bằng cách cho phép biến dạng có kiểm soát. Tốc độ quá cao có thể gây rách. Bôi trơn giảm ma sát và nhiệt; sử dụng dầu bôi trơn gốc dầu hoặc tổng hợp được thiết kế cho dập. Bôi trơn đều cho cả chày và cối. Cài đặt áp suất cần được điều chỉnh để duy trì độ xuyên thấu thích hợp mà không quá tải.
Phương pháp nâng cao: Giảm kích thước, Rung động, Laser
Giảm kích thước liên quan đến việc sử dụng một nguyên công phụ với cối nhỏ hơn để cắt ba via. Dập hỗ trợ rung động sử dụng chuyển động dao động để giảm ma sát và cải thiện chất lượng cạnh. Đánh ba via bằng laser là phương pháp không tiếp xúc làm nóng chảy ba via nhanh chóng. Các kỹ thuật khác bao gồm đánh ba via điện hóa (ECD) và gia công dòng mài mòn (AFM). Các phương pháp này phù hợp với hình dạng phức tạp hoặc sản xuất khối lượng lớn.
Mẹo thực tế để triển khai kiểm soát ba via
Thực hiện đo ba via thường xuyên bằng panme hoặc hệ thống thị giác. Đặt giới hạn chiều cao ba via chấp nhận được (ví dụ:
