Kỹ thuật dập tản nhiệt: Quản lý nhiệt hiệu quả

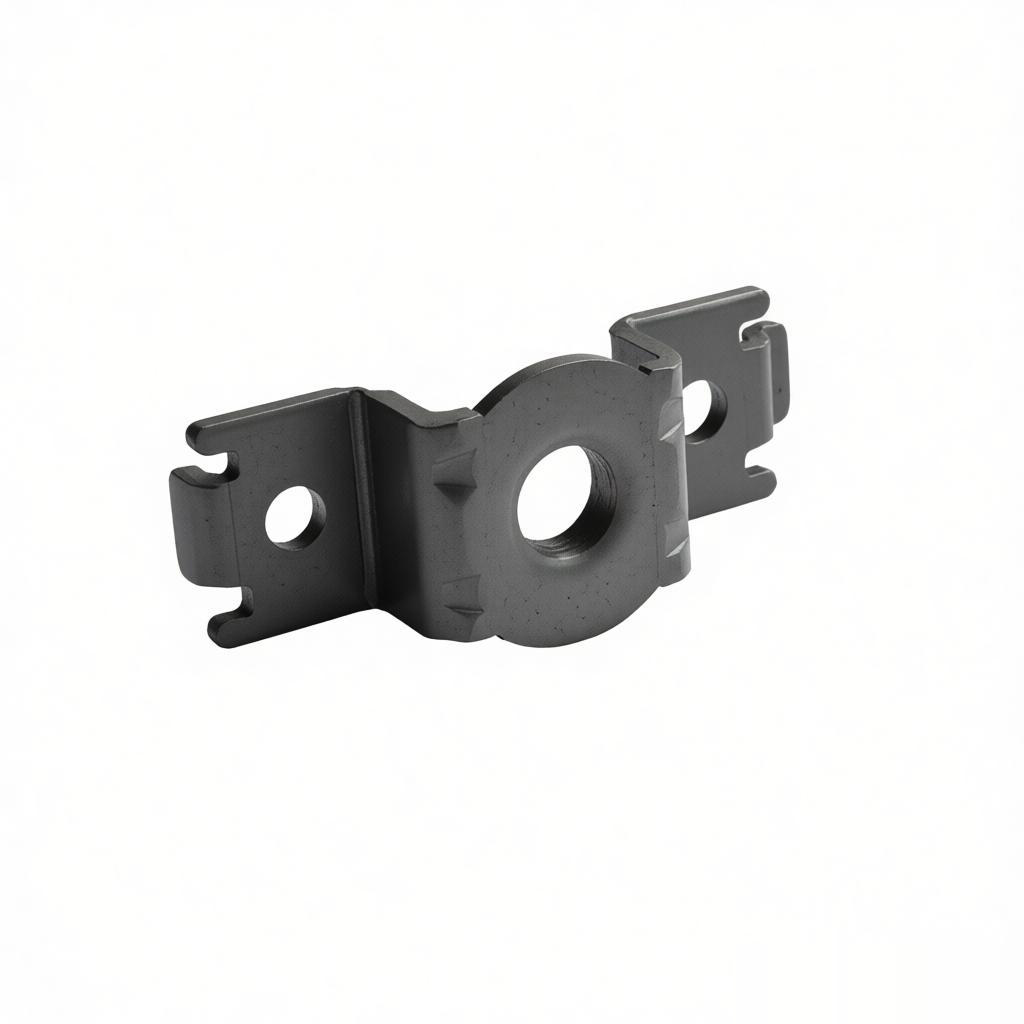

Giới thiệu về Dập tản nhiệt
Tản nhiệt là các thành phần quan trọng trong thiết bị điện tử, giúp tản nhiệt để tránh quá nhiệt và đảm bảo hoạt động ổn định. Trong số các phương pháp sản xuất khác nhau, dập mang lại giải pháp hiệu quả về chi phí và sản lượng cao để sản xuất các hình dạng tản nhiệt phức tạp. Hướng dẫn này khám phá các kỹ thuật và phương pháp tốt nhất để quản lý nhiệt hiệu quả thông qua dập tản nhiệt.
Vật liệu cho tản nhiệt dập
Hợp kim nhôm
Nhôm (ví dụ: 6061, 6063) là vật liệu phổ biến nhất do độ dẫn nhiệt tuyệt vời (200–240 W/mK), trọng lượng nhẹ và khả năng tạo hình. Đối với các ứng dụng hiệu suất cao, hợp kim đồng (độ dẫn nhiệt ~400 W/mK) được sử dụng nhưng đắt hơn và khó dập hơn.
Tiêu chí lựa chọn vật liệu
Độ dẫn nhiệt: cao hơn là tốt hơn cho tản nhiệt.
Độ dẻo: phải chịu được kéo sâu và uốn mà không bị nứt.
Chi phí: nhôm mang lại sự cân bằng tốt nhất cho sản xuất hàng loạt.
Độ hoàn thiện bề mặt: ảnh hưởng đến điện trở tiếp xúc với các linh kiện điện tử.
Thiết kế khuôn dập cho tản nhiệt
Thiết kế khuôn rất quan trọng để đạt được hình dạng cánh tản nhiệt, phân bố độ dày và độ chính xác kích thước mong muốn. Khuôn dập tiến bộ thường được sử dụng để thực hiện nhiều thao tác (cắt phôi, đột lỗ, tạo hình và cắt) trong một hành trình ép duy nhất.
Các yếu tố thiết kế chính
Hình dạng cánh tản nhiệt:
cánh tản nhiệt cao, mỏng giúp tối đa hóa diện tích bề mặt nhưng cần kiểm soát chặt chẽ dòng chảy vật liệu để tránh rách.Bán kính uốn:
bán kính tối thiểu phải bằng ít nhất 1,5 lần độ dày vật liệu để tránh tập trung ứng suất.Góc thoát khuôn:
cho phép dễ dàng đẩy chi tiết ra khỏi khuôn.Bù đàn hồi:
uốn quá mức vật liệu để bù lại sự phục hồi đàn hồi.
Kỹ thuật quy trình dập
Cắt phôi và Đột lỗ
Đầu tiên, phôi được cắt từ dải vật liệu. Đột lỗ tạo ra các lỗ để lắp ghép hoặc thông gió. Khe hở giữa chày và cối nên từ 5–10% độ dày vật liệu để có cạnh sạch.
Tạo hình và Uốn
Các nguyên công tạo hình tuần tự định hình các cánh tản nhiệt. Để tránh nhăn, hãy sử dụng hạt kéo và lực giữ phôi thích hợp. Bôi trơn giảm ma sát và cải thiện dòng chảy vật liệu.
Cắt và Tỉa
Sau khi tạo hình, chi tiết được cắt tỉa đến kích thước cuối cùng. Dập tinh có thể tạo ra các cạnh nhẵn mà không cần gia công thứ cấp.
Kiểm soát Chất lượng trong Dập Tản Nhiệt
| Thông số | Thông số kỹ thuật | Phương pháp Kiểm tra |
|---|---|---|
| Độ phẳng |
