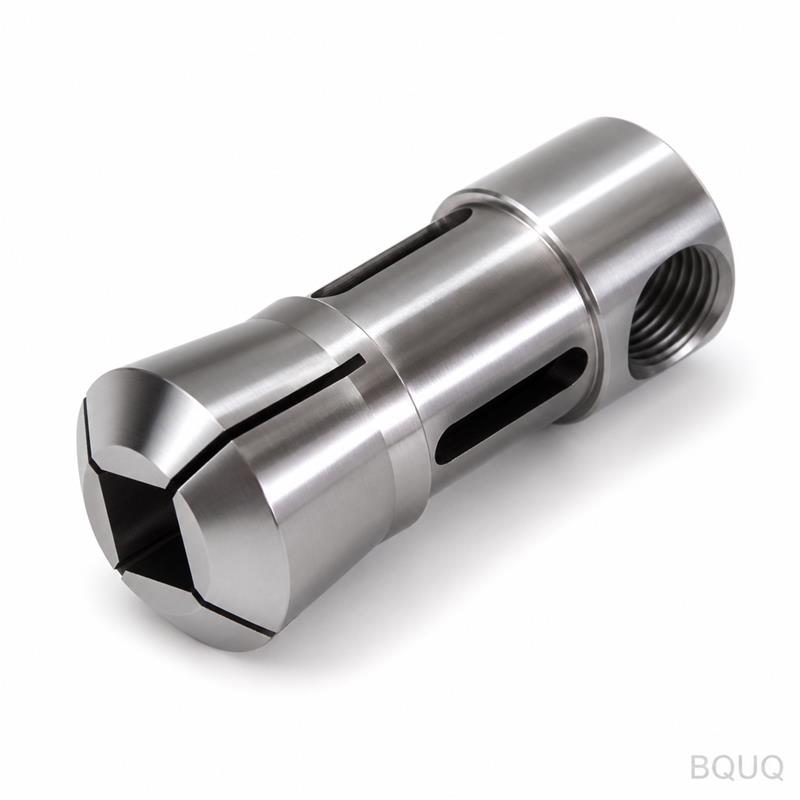

Lục giác, vuông và tam giác collet mâm cặp hỗ trợ gia công phôi thanh phức tạp như thế nào?
Hex, square, và triangle bore collet cho phép gia công phôi thanh có hình dạng phức tạp bằng cách cho phép máy tiện CNC và máy bán tự động tiêu chuẩn kẹp trực tiếp vật liệu không tròn, loại bỏ nhu cầu gia công phay thứ cấp hoặc cắt dây EDM. Các thiết bị kẹp chính xác này truyền mô-men xoắn và độ chính xác vị trí thông qua tiếp xúc ôm khít theo hình dạng, đạt được độ đồng tâm kẹp lặp lại trong khoảng 0,005 mm (0,0002 in) cho các biên dạng đa giác. Bằng cách sử dụng collet có lỗ định hình, nhà sản xuất có thể gia công bu lông lục giác, trục vuông và cam tam giác từ phôi thanh trong một lần gá đặt, giảm thời gian chu kỳ lên đến 40% so với chiến lược phôi tròn cộng với phay.
Giới hạn kích thước của lỗ collet không tròn là gì?
Giới hạn kích thước của collet lỗ lục giác, vuông và tam giác phụ thuộc vào chiều rộng giữa hai mặt đối diện (WAF) của mặt cắt ngang phôi thanh và phạm vi biến dạng đàn hồi của collet. Collet BQUQ tiêu chuẩn chấp nhận kích thước WAF từ 3 mm đến 32 mm (0,118 in đến 1,260 in) cho biên dạng lục giác và vuông, trong khi lỗ tam giác thường nằm trong khoảng từ 6 mm đến 25 mm (0,236 in đến 0,984 in) do sự tập trung ứng suất tại góc. Dung sai lỗ được giữ theo tiêu chuẩn ISO H7 (0/+0,012 mm cho WAF 10 mm), đảm bảo lắp ghép trượt với khe hở từ 0,01 mm đến 0,03 mm cho bộ cấp phôi tự động. Ví dụ, collet lục giác 10 mm có kích thước lỗ từ 10,000 mm đến 10,012 mm, với mô-men xoắn khuyến nghị tối đa là 45 N·m trên đai ốc collet để tránh biến dạng dẻo của các ngàm thép đã tôi cứng.
Truyền mô-men xoắn khác nhau như thế nào giữa collet tròn và collet đa giác?
Truyền mô-men xoắn trong collet tròn dựa vào ma sát tạo ra bởi lực kẹp hướng tâm, có thể bị trượt dưới tải trọng cắt nặng trên 80% công suất lực kẹp. Collet lỗ đa giác truyền mô-men xoắn thông qua khóa liên động cơ học tại các bề mặt phẳng, cung cấp truyền động dương giúp ngăn chặn sự xoay của phôi ngay cả khi cắt gián đoạn. Đối với collet lục giác 12 mm với chiều dài kẹp 50 mm, sự ăn khớp ôm khít theo hình dạng có thể truyền mô-men xoắn lên đến 120 N·m, so với 85 N·m của collet tròn tương đương với cùng lực kẹp. Lợi thế cơ học này cho phép các thông số cắt cao hơn: collet lỗ vuông có thể hỗ trợ tốc độ tiến dao 0,25 mm/vòng trên nhôm 6061-T6 ở 4.000 vòng/phút mà không làm phôi xoay, trong khi collet tròn sẽ yêu cầu giảm tốc độ tiến dao xuống 0,15 mm/vòng.
Tại sao sử dụng collet lỗ tam giác thay vì phay biên dạng tam giác?
Collet lỗ tam giác được sử dụng khi mặt cắt ngang hình tam giác là hình dạng chức năng của chi tiết, chẳng hạn như trong trục cam, cơ cấu chỉ mục, hoặc ốc vít chống xoay. Gia công biên dạng tam giác từ phôi tròn bằng phay đòi hỏi ba lần vận hành chỉ mục riêng biệt, mỗi lần tạo ra sai số vị trí ±0,02 mm và thêm 45 giây thời gian không cắt cho mỗi chi tiết. Sử dụng collet lỗ tam giác, phôi thanh tam giác thô được đưa trực tiếp vào trục chính, và biên dạng đã chính xác đến ±0,01 mm giữa các mặt, loại bỏ hoàn toàn việc phay. Đối với lô sản xuất 5.000 chi tiết với biên dạng tam giác 25 mm, phương pháp collet giảm thời gian gia công từ 4,5 phút xuống 2,1 phút mỗi chi tiết, tiết kiệm 200 giờ máy và loại bỏ chi phí thiết lập máy phay 4 trục.
Những vật liệu nào có thể gia công bằng collet lục giác và vuông?
Collet lục giác và vuông tương thích với tất cả vật liệu phôi thanh có thể gia công, miễn là độ cứng vật liệu không vượt quá 45 HRC, vì vượt quá sẽ gây mài mòn sớm các ngàm collet. Vật liệu phổ biến bao gồm thép dễ cắt 1215, thép không gỉ 303, nhôm 6061-T6, đồng thau 360, và đồng chịu lực C93200. Ví dụ, gia công lục giác 14 mm từ thép 1215 ở tốc độ 180 SFM với tốc độ tiến dao 0,20 mm/vòng tạo ra độ nhám bề mặt Ra 1,6 μm, trong khi cùng thao tác trên thép không gỉ 303 ở 140 SFM cho Ra 2,0 μm. Thân collet được làm từ thép AISI 4140 tôi cứng đến 48-52 HRC, với lỗ được mài sau khi xử lý nhiệt để duy trì ổn định hình học; đối với vật liệu mài mòn như thép không gỉ 17-4PH, BQUQ khuyến nghị collet phủ TiN để kéo dài tuổi thọ từ 12.000 lên 25.000 chu kỳ.
Chi phí của dụng cụ collet lỗ đa giác là bao nhiêu?
Chi phí của collet lỗ đa giác dao động từ $85 đến $240 mỗi đơn vị, tùy thuộc vào kích thước, biên dạng và lớp phủ, với thời gian giao hàng điển hình từ 3 đến 5 ngày làm việc cho các kích thước tiêu chuẩn. Collet lục giác 10 mm bằng thép 4140 không phủ có giá $95, trong khi collet tam giác 25 mm phủ TiN có giá $230. So với giải pháp thay thế là đồ gá phay tùy chỉnh với giá $1.200 đến $3.500, collet tự hoàn vốn sau 15 đến 30 chi tiết khi tính đến tiết kiệm nhân công và thời gian thiết lập. Đối với sản xuất khối lượng lớn 50.000 bu lông lục giác mỗi năm, chi phí collet phân bổ là $0,002 mỗi chi tiết, không đáng kể so với khoản tiết kiệm $0,15 mỗi chi tiết từ việc giảm thời gian chu kỳ.
Khi nào nên chỉ định lỗ collet được mài tùy chỉnh?
Lỗ collet được mài tùy chỉnh nên được chỉ định khi phôi thanh có kích thước WAF không tiêu chuẩn, dung sai chặt hơn H7 tiêu chuẩn, hoặc biên dạng có góc bo tròn vượt quá bán kính 0,3 mm. Mài tùy chỉnh cũng cần thiết cho biên dạng tam giác có góc khác 60 độ, chẳng hạn như thanh tam giác 45 độ được sử dụng trong các ứng dụng chỉ mục đặc biệt. BQUQ cung cấp lỗ mài tùy chỉnh với dung sai ±0,005 mm (0,0002 in) với chi phí thêm $45 đến $75 mỗi collet, thời gian giao hàng từ 5 đến 7 ngày. Ví dụ, khách hàng gia công thanh lục giác 8,05 mm (thay vì 8,00 mm tiêu chuẩn) sẽ cần lỗ tùy chỉnh 8,050 mm +0,005/-0,000 mm để duy trì khe hở lắp ghép trượt 0,01 mm đến 0,03 mm; sử dụng collet 8,00 mm tiêu chuẩn sẽ dẫn đến nhiễu 0,05 mm, gây kẹt phôi và hư hỏng collet tiềm ẩn.
Các thông số hiệu suất chính của collet không tròn là gì?
Các thông số hiệu suất chính của collet không tròn bao gồm độ đồng tâm kẹp, độ lặp lại, tốc độ vòng quay tối đa và lực kẹp. Collet lục giác và vuông BQUQ duy trì độ đảo 0,008 mm TIR tại mũi và 0,015 mm TIR tại 50 mm từ mũi khi kẹp thanh 12 mm ở 80% lực kẹp tối đa. Tốc độ trục chính tối đa khuyến nghị là 6.000 vòng/phút cho collet cân bằng có đai ốc, giảm xuống 4.000 vòng/phút cho kích thước lớn hơn trên 25 mm WAF để ngăn rung động và văng phôi. Lực kẹp dao động từ 12 kN cho collet 6 mm đến 45 kN cho collet 32 mm, được đo ở mô-men xoắn đai ốc khuyến nghị từ 70 N·m đến 120 N·m. Phạm vi nhiệt độ hoạt động từ -20°C đến 120°C, với hệ số giãn nở nhiệt 11,5 μm/m·°C cho thân thép; ở 80°C, collet lục giác 20 mm giãn nở 0,014 mm, điều này cần được tính đến trong các hoạt động gia công nhiệt độ cao.
| Thông số | Collet lục giác 10 mm | Collet vuông 12 mm | Collet tam giác 20 mm |
| Dung sai lỗ | 10,000/10,012 mm | 12,000/12,012 mm | 20,000/20,015 mm |
| Mô-men xoắn truyền tối đa | 85 N·m | 110 N·m | 95 N·m |
| Độ đảo tại mũi | 0,008 mm TIR | 0,008 mm TIR | 0,012 mm TIR |
| Tốc độ trục chính tối đa | 6.000 vòng/phút | 5.500 vòng/phút | 4.500 vòng/phút |
| Lực kẹp ở mô-men đai ốc 80 N·m | 22 kN | 28 kN | 35 kN |
| Độ cứng vật liệu khuyến nghị | Lên đến 45 HRC | Lên đến 45 HRC | Lên đến 40 HRC |
| Đơn giá (không phủ) | $95 | $110 | $185 |
Những sai lầm phổ biến nào xảy ra khi sử dụng collet lỗ đa giác?
Sai lầm phổ biến nhất là sử dụng lỗ collet quá khổ, khiến phôi chỉ nằm trên các góc, giảm diện tích tiếp xúc 60% và gây rung động và độ ô van trên chi tiết gia công. Một lỗi thường gặp khác là siết quá chặt đai ốc collet vượt quá mô-men xoắn khuyến nghị, có thể vượt quá giới hạn đàn hồi của ngàm và dẫn đến biến dạng vĩnh viễn; collet lục giác 10 mm bị siết quá chặt đến 150 N·m (thay vì 80 N·m) sẽ mở rộng lỗ thêm 0,05 mm và không thể kẹp lại chính xác. Người vận hành cũng thường quên vát mép đầu phôi 30 độ, điều này cần thiết để đưa phôi vào collet trơn tru; nếu không có vát mép này, cạnh sắc của thanh lục giác hoặc vuông có thể làm xước bề mặt lỗ, giảm lực kẹp 15% sau 100 lần đưa phôi vào.
Có thể trang bị thêm mâm cặp collet tròn hiện có cho phôi đa giác không?
Có, mâm cặp collet tròn hiện có có thể được trang bị thêm cho phôi đa giác bằng cách chỉ cần thay collet lỗ tròn bằng collet lỗ lục giác, vuông hoặc tam giác có cùng kích thước bên ngoài. Hình dạng thân collet, bao gồm góc côn (thường là 30 độ bao gồm) và kích thước ren cho ống kéo, vẫn giữ nguyên, do đó không cần sửa đổi trục chính hoặc bộ truyền động. Ví dụ, mâm cặp collet 5C tiêu chuẩn có thể chấp nhận collet lục giác 5C với WAF 14 mm mà không cần thay đổi gì, duy trì cùng thông số độ đảo 0,008 mm. Tuy nhiên, đường kính phôi tối đa bị giới hạn bởi kích thước thân collet; collet 5C chỉ có thể giữ thanh lục giác lên đến 19 mm WAF, trong khi collet 16C có thể giữ lên đến 32 mm WAF, do đó kích thước mâm cặp quyết định kích thước đa giác tối đa.
Lịch bảo trì cho collet không tròn là gì?
Collet không tròn nên được kiểm tra mỗi 5.000 chu kỳ kẹp về độ mài mòn trên các bề mặt phẳng và mỗi 10.000 chu kỳ về độ lệch kích thước lỗ. Các bề mặt phẳng của collet lục giác mài mòn với tốc độ trung bình 0,001 mm mỗi 1.000 chu kỳ khi gia công thép 1215; sau 10.000 chu kỳ, lỗ có thể mở rộng thêm 0,01 mm, vượt quá dung sai H7. Vệ sinh bằng khí nén sau mỗi ca làm việc được khuyến nghị để loại bỏ phoi và cặn dung dịch làm mát, và một lớp mỏng hợp chất chống kẹt trên côn collet ngăn ngừa hiện tượng dính kim loại. Collet nên được thay thế khi kích thước lỗ vượt quá giới hạn trên thêm 0,015 mm, hoặc khi xuất hiện vết xước nhìn thấy hoặc đổi màu do quá nhiệt; BQUQ cung cấp dịch vụ mài lại với giá $35 mỗi collet, khôi phục lỗ về dung sai ban đầu với chi phí khoảng 70% so với đơn vị mới.
Kết luận
Collet lỗ lục giác, vuông và tam giác cung cấp phương pháp hiệu quả về chi phí và chính xác để gia công phôi thanh không tròn trong một lần gá đặt, với khả năng truyền mô-men xoắn lên đến 120 N·m, kiểm soát độ đảo đến 0,008 mm và giảm thời gian chu kỳ 40% hoặc hơn. Đối với các kỹ sư sản xuất đánh giá các lựa chọn thiết bị kẹp, quyết định phụ thuộc vào khối lượng chi tiết, dung sai biên dạng và độ cứng vật liệu; collet ôm khít theo hình dạng vượt trội cho khối lượng trên 500 chi tiết mỗi năm, trong khi phay vẫn khả thi cho các nguyên mẫu khối lượng thấp. Bằng cách chọn đúng dung sai lỗ, mô-men xoắn đai ốc và lịch bảo trì, nhà sản xuất có thể đạt được chất lượng ổn định và tuổi thọ dụng cụ kéo dài trong môi trường CNC đa dạng.
Kích thước phôi tối đa cho collet đa giác là bao nhiêu?
Kích thước phôi tối đa cho collet đa giác là 32 mm WAF cho biên dạng lục giác và vuông và 25 mm cho biên dạng tam giác, bị giới hạn bởi đường kính thân collet và phạm vi biến dạng đàn hồi của ngàm. Kích thước lớn hơn yêu cầu thân collet tùy chỉnh với lực kẹp giảm, điều này thường không được khuyến nghị cho gia công sản xuất.
Máy tiện CNC có thể chạy nhanh như thế nào với collet lục giác?
Máy tiện CNC có thể chạy lên đến 6.000 vòng/phút với collet lục giác dưới 25 mm WAF, nhưng tốc độ này nên được giảm xuống 4.500 vòng/phút cho biên dạng lớn hơn để ngăn rung động. Yếu tố giới hạn là sự mất cân bằng của lỗ đa giác, gây ra lực ly tâm làm cong các ngàm collet ở tốc độ cao.
Tôi có thể sử dụng collet vuông cho phôi thanh nhôm không?
Có, collet vuông rất phù hợp cho phôi thanh nhôm, đặc biệt là 6061-T6 và 7075-T6, vì lực kẹp ôm khít theo hình dạng ngăn vật liệu mềm trượt hoặc biến dạng. Tốc độ tiến dao khuyến nghị cho nhôm là 0,30 mm/vòng, tạo ra độ nhám bề mặt Ra 0,8 μm với mảnh cắt sắc.
Sự khác biệt giữa collet và mâm cặp cho phôi đa giác là gì?
Collet cung cấp lực kẹp 360 độ đầy đủ quanh biên dạng phôi với độ đồng tâm cao, trong khi mâm cặp với hàm cứng chỉ tiếp xúc tại ba hoặc sáu điểm, gây biến dạng. Collet được ưu tiên cho phôi đa giác vì tiếp xúc ôm khít theo hình dạng phân bố lực kẹp đều, giảm biến dạng của biên dạng.
Làm thế nào để đo độ mài mòn trên collet lục giác?
Đo lỗ giữa các mặt phẳng bằng panme đã hiệu chuẩn hoặc bộ cala pin tại 10.000 chu kỳ kẹp. Nếu phép đo vượt quá kích thước lỗ ban đầu thêm 0,015 mm, collet nên được m
