Việc áp dụng làm mát bằng chất lỏng cho máy chủ AI tác động như thế nào đến thiết kế tản nhiệt?

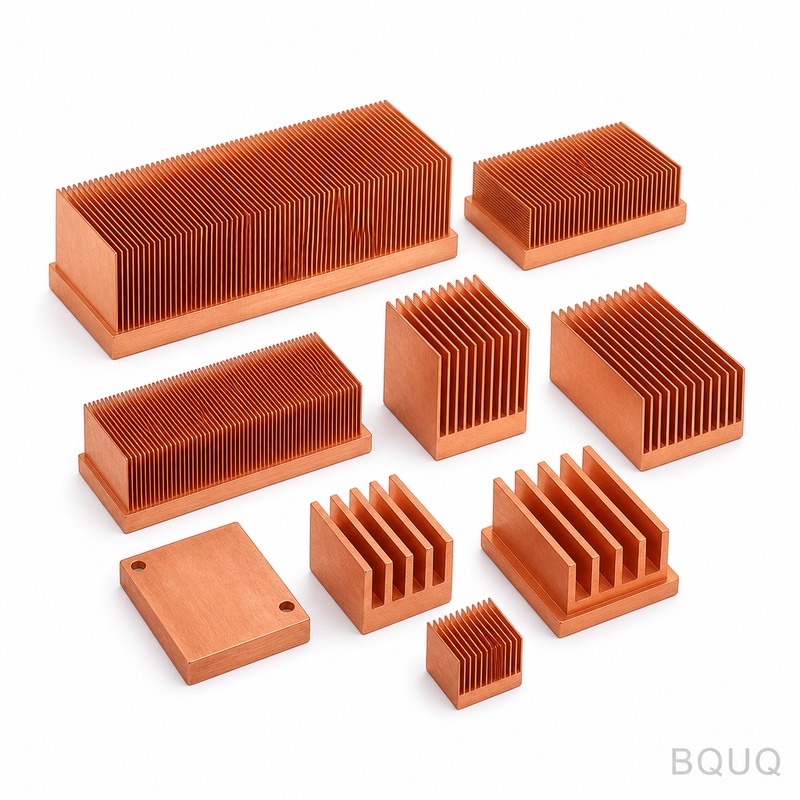

Việc áp dụng nhanh chóng công nghệ làm mát bằng chất lỏng cho máy chủ AI đang thay đổi cơ bản thiết kế tản nhiệt từ các cấu trúc nhôm ép đùn có cánh tản nhiệt lớn sang các kiến trúc tấm làm mát và kênh dẫn vi mô bằng đồng, mật độ cao, nhỏ gọn. Trong khi làm mát bằng không khí vẫn khả thi cho các bộ vi xử lý dưới 350W, các GPU AI có công suất thiết kế nhiệt (TDP) vượt quá 700W hiện nay bắt buộc phải sử dụng làm mát bằng chất lỏng, dẫn đến việc giảm 40% đến 60% thể tích tản nhiệt nhưng lại làm tăng 200% độ phức tạp và chi phí sản xuất. Sự chuyển đổi này tác động trực tiếp đến dung sai gia công CNC, lựa chọn vật liệu và các yêu cầu về độ nhám bề mặt đối với các nhà sản xuất chính xác như BQUQ.
Đường Cong Áp Dụng Hiện Tại Của Làm Mát Bằng Chất Lỏng Trong Các Trung Tâm Dữ Liệu AI Là Gì?
Đường cong áp dụng làm mát bằng chất lỏng trong các trung tâm dữ liệu AI đang tăng nhanh và ngày càng mạnh mẽ, từ 5% các hệ thống máy chủ AI mới vào năm 2022 lên ước tính 35% vào năm 2025, với dự báo đạt 60% vào năm 2027. Sự tăng trưởng này được thúc đẩy bởi phân khúc làm mát bằng chất lỏng trực tiếp (DLC), đang tăng trưởng với tốc độ tăng trưởng kép hàng năm (CAGR) là 28,4%, vượt xa thị trường làm mát trung tâm dữ liệu nói chung. Điểm bùng phát xảy ra khi tải nhiệt GPU vượt qua ngưỡng 500W, mức mà làm mát bằng không khí với tản nhiệt truyền thống không thể xử lý hiệu quả nếu không có công suất quạt và tiếng ồn luồng khí quá mức. Để dễ hình dung, GPU H100 của NVIDIA có TDP 700W, trong khi B200 đạt 1000W và các bộ tăng tốc AI thế hệ tiếp theo dự kiến sẽ vượt quá 1200W vào năm 2026.

Các Yêu Cầu Làm Mát Bằng Chất Lỏng Thay Đổi Hình Dạng Tản Nhiệt Như Thế Nào?
Làm mát bằng chất lỏng thay thế cụm cánh tản nhiệt và ống dẫn nhiệt cồng kềnh bằng một tấm làm mát (cold plate), một đế kim loại phẳng với các kênh dẫn vi mô bên trong hoặc một đường dẫn ngoằn ngoèo được gia công để chất lỏng làm mát chảy qua. Điều này thay đổi hình dạng chính từ các cánh tản nhiệt cao, có khoảng cách (thường cao 20mm đến 60mm) sang một tấm mỏng (dày 8mm đến 15mm) với các kênh được gia công chính xác có chiều rộng 0,5mm đến 2,0mm và chiều sâu 1,0mm đến 3,0mm. Diện tích bề mặt có sẵn để truyền nhiệt trong tấm làm mát giảm tới 70% so với tản nhiệt dạng cánh, nhưng hệ số truyền nhiệt lại tăng từ 50-100 W/m²K (không khí) lên 5.000-20.000 W/m²K (chất lỏng), điều này bù đắp quá mức cho sự giảm diện tích. Sự thay đổi hình dạng này đòi hỏi gia công CNC với dung sai +/-0,05mm cho kích thước kênh, vì bất kỳ sai lệch nào cũng làm thay đổi tốc độ dòng chảy và độ giảm áp của chất làm mát, làm giảm hiệu suất nhiệt tới 15%.
Vật Liệu Và Dung Sai Sản Xuất Nào Được Yêu Cầu Cho Tản Nhiệt Làm Mát Bằng Chất Lỏng?
Vật liệu chủ đạo cho các tấm làm mát bằng chất lỏng là đồng C11000, được chọn vì độ dẫn nhiệt 398 W/mK, gần như gấp đôi nhôm (205 W/mK). Tuy nhiên, độ cứng của đồng (Rockwell B 40-50) và tính chất dẻo, dính của nó đòi hỏi các thông số gia công CNC chuyên dụng, bao gồm tốc độ trục chính thấp hơn (8.000-12.000 vòng/phút) và chất làm mát áp suất cao để ngăn ngừa hiện tượng lẹo dao. Các dung sai quan trọng cho một tấm làm mát sản xuất hàng loạt là: độ phẳng của bề mặt tiếp xúc là 0,02mm trên 100mm, dung sai chiều sâu kênh là +/-0,05mm và độ nhám bề mặt (Ra) là 0,8 micromet hoặc tốt hơn trên khu vực tiếp xúc với CPU. Đối với tấm làm mát bằng nhôm (được sử dụng trong các ứng dụng công suất thấp hơn từ 500W-700W), dung sai có thể nới lỏng đến +/-0,1mm, nhưng vật liệu phải là 6061-T6 hoặc 6063-T5 để có độ bền phù hợp trong các phần vách mỏng.

Tại Sao Các Tấm Làm Mát Kênh Vi Mô Đang Thay Thế Các Cụm Cánh Tản Nhiệt Truyền Thống Trong Máy Chủ AI?
Các tấm làm mát kênh vi mô thay thế các cụm cánh tản nhiệt truyền thống vì chúng cung cấp hệ số truyền nhiệt cao gấp 10 đến 20 lần trong khi chiếm ít thể tích hơn 40%, điều này rất quan trọng trong các khung máy chủ AI dày đặc. Một cụm cánh tản nhiệt truyền thống cho GPU 700W cần thể tích khoảng 1.200 cm³ với diện tích đế là 90mm x 90mm, trong khi một tấm làm mát kênh vi mô đạt được khả năng làm mát tương đương với thể tích chỉ 400 cm³. Sự đánh đổi về mặt kỹ thuật là độ giảm áp tăng lên: thiết kế kênh vi mô với kênh 0,5mm tạo ra độ giảm áp từ 15-30 kPa, đòi hỏi một máy bơm mạnh hơn (thường là 15W-30W cho mỗi nút máy chủ) so với 5-10 kPa đối với các kênh lớn hơn 3mm. Gia công CNC chính xác là điều cần thiết ở đây vì chiều rộng kênh quyết định trực tiếp độ dày lớp biên; sự thay đổi 0,1mm về chiều rộng kênh có thể làm thay đổi độ giảm áp tới 25%, gây ra hiện tượng làm mát không đồng đều trên bề mặt GPU.
Chi Phí Sản Xuất Tản Nhiệt Làm Mát Bằng Chất Lỏng So Với Làm Mát Bằng Không Khí Là Bao Nhiêu?
Chi phí sản xuất một tấm làm mát bằng chất lỏng thường cao gấp 3 đến 5 lần so với một cụm cánh tản nhiệt làm mát bằng không khí tương đương, do chi phí vật liệu và thời gian gia công. Một tấm làm mát bằng đồng cho GPU 700W có giá từ 35 đến 60 USD mỗi đơn vị ở số lượng 10.000 chiếc, trong khi một tản nhiệt cánh nhôm cho CPU 350W có giá từ 8 đến 15 USD. Thời gian gia công CNC cho một tấm kênh vi mô bằng đồng là 45 đến 90 phút mỗi chiếc, so với 10 đến 20 phút cho một thanh nhôm ép đùn với cánh được bào (skived fins), do tốc độ cắt chậm hơn và nhiều lần gia công hoàn thiện. Tuy nhiên, phân tích chi phí ở cấp độ hệ thống cho thấy làm mát bằng chất lỏng giảm tổng mức tiêu thụ năng lượng của trung tâm dữ liệu từ 20-30% (loại bỏ quạt tốc độ cao), dẫn đến thời gian hoàn vốn từ 18 đến 24 tháng cho chi phí phần cứng cao hơn.
| Thông số | Cụm Cánh Tản Nhiệt Làm Mát Bằng Không Khí | Tấm Làm Mát Bằng Chất Lỏng |
| Vật liệu | Nhôm 6063-T5 | Đồng C11000 |
| Độ dẫn nhiệt | 205 W/mK | 398 W/mK |
| TDP hỗ trợ điển hình | Lên đến 350W | 500W đến 1200W+ |
| Thể tích (cho GPU 700W) | 1200 cm³ | 400 cm³ |
| Hệ số truyền nhiệt | 50-100 W/m²K | 5.000-20.000 W/m²K |
| Dung sai quan trọng | +/-0,2mm khoảng cách cánh | +/-0,05mm chiều rộng kênh |
| Độ nhám bề mặt (Ra) | 1,6 micromet | 0,8 micromet |
| Chi phí sản xuất (10k chiếc) | 8-15 USD | 35-60 USD |
| Thời gian gia công CNC | 10-20 phút | 45-90 phút |

Quy Trình Sản Xuất Nào Phù Hợp Nhất Cho Việc Chế Tạo Tản Nhiệt Làm Mát Bằng Chất Lỏng?
Đối với các tấm làm mát bằng chất lỏng sản xuất khối lượng lớn, phay CNC là quy trình được ưu tiên cho tấm đế và cấu trúc kênh, trong khi bào (skiving) hoặc hàn đồng (brazing) được sử dụng cho việc lắp ráp tấm nắp. Phay CNC đạt được dung sai 0,05mm và độ nhám bề mặt 0,8 Ra theo yêu cầu, nhưng đối với các kênh siêu mịn (dưới 0,4mm chiều rộng), cần sử dụng gia công tia lửa điện dây (EDM) chính xác, mặc dù điều này làm tăng chi phí 40% và kéo dài thời gian giao hàng lên 5-7 ngày mỗi lô. Hàn laser hoặc hàn đồng chân không sau đó được sử dụng để bịt kín tấm nắp với đế kênh; hàn đồng chân không với kim loại độn bạc-đồng ở 780°C tạo ra mối hàn kín khít, chịu được áp suất 2,0 MPa với tốc độ rò rỉ heli dưới 1x10⁻⁸ mbar·L/s. Đối với bề mặt tiếp xúc của tấm làm mát, cần thực hiện một bước mài nghiền (lapping) hoặc cắt bay (fly-cutting) cuối cùng để đạt được độ phẳng 0,02mm cần thiết cho hiệu suất tối ưu của vật liệu tản nhiệt (TIM), giúp giảm điện trở tiếp xúc 30% so với bề mặt gia công tiêu chuẩn.
Khi Nào Nhóm Kỹ Thuật Nên Chuyển Từ Làm Mát Bằng Không Khí Sang Làm Mát Bằng Chất Lỏng Trong Thiết Kế Máy Chủ?
Một nhóm kỹ thuật nên chuyển sang làm mát bằng chất lỏng khi TDP của bộ vi xử lý vượt quá 400W, khi mật độ công suất trên mỗi giá đỡ vượt quá 30kW, hoặc khi giới hạn tiếng ồn dưới 70 dBA ở mức tải đầy đủ. Ở TDP 350W, một bộ làm mát bằng không khí hiệu suất cao với sáu ống dẫn nhiệt và quạt 120mm có thể duy trì nhiệt độ mối hàn ở 85°C, nhưng chỉ với luồng khí cao 80 CFM và tiếng ồn 55 dBA. Trên 400W, thể tích cánh tản nhiệt và luồng khí yêu cầu trở nên bất khả thi về mặt vật lý; ví dụ, làm mát một chip 500W bằng không khí đòi hỏi một tản nhiệt nặng hơn 1,5kg và một quạt tiêu thụ 40W, trong khi một tấm làm mát bằng chất lỏng chỉ nặng 0,6kg và cần một máy bơm chỉ 15W. Ngoài ra, vật liệu tản nhiệt (TIM) giữa chip và tấm làm mát phải là kim loại lỏng hiệu suất cao (ví dụ, dựa trên indium) với độ dẫn nhiệt 80 W/mK, thay vì các loại keo tản nhiệt gốc silicone tiêu chuẩn (5-8 W/mK), để giảm thiểu độ chênh lệch nhiệt độ tại bề mặt tiếp xúc.
Câu Hỏi Thường Gặp
Mất Bao Lâu Để Tạo Nguyên Mẫu Tấm Làm Mát Bằng Chất Lỏng Cho GPU AI?
Một chu kỳ tạo nguyên mẫu điển hình cho một tấm làm mát bằng đồng được gia công CNC là 5 đến 7 ngày làm việc, bao gồm xem xét thiết kế, lập trình CNC, gia công và kiểm tra rò rỉ. Đối với các dự án khẩn cấp có bản vẽ 2D đã được xác nhận, có thể đạt được thời gian hoàn thành nhanh trong 3 ngày cho một đơn vị nguyên mẫu, nhưng điều này giả định rằng có sẵn công suất máy và vật liệu đồng C11000 tiêu chuẩn.
Độ Giảm Áp Điển Hình Qua Một Tấm Làm Mát Kênh Vi Mô Là Bao Nhiêu?
Độ giảm áp cho một tấm làm mát kênh vi mô với các kênh 0,5mm đến 1,0mm và diện tích 60mm x 60mm thường nằm trong khoảng từ 15 kPa đến 30 kPa ở tốc độ dòng chảy 1 lít mỗi phút. Giá trị này rất quan trọng cho việc lựa chọn máy bơm; một hệ thống có độ giảm áp 30 kPa đòi hỏi một máy bơm có áp suất đẩy tối thiểu 40 kPa để duy trì dòng chảy đầy đủ trên toàn bộ vòng lặp của máy chủ.
Có Thể Sử Dụng Nhôm Thay Cho Đồng Cho Các Tấm Làm Mát GPU AI Công Suất Cao Không?
Nhôm chỉ được khuyến nghị cho các GPU AI có TDP dưới 600W, vì độ dẫn nhiệt thấp hơn của nó (205 W/mK so với 398 W/mK của đồng) dẫn đến điện trở nhiệt cao hơn 20%. Đối với GPU 700W, một tấm làm mát bằng nhôm sẽ cần diện tích đế lớn hơn 40% để đạt được cùng nhiệt độ mối hàn, điều này làm mất đi mục đích tiết kiệm không gian của việc làm mát bằng chất lỏng.
Làm Thế Nào Để Kiểm Tra Độ Phẳng Của Bề Mặt Tiếp Xúc Của Tấm Làm Mát?
Độ phẳng được kiểm tra bằng cách sử dụng một bàn chuẩn đá granite và một đồng hồ so có độ phân giải 0,001mm, hoặc bằng máy giao thoa laser để có độ chính xác cao hơn. Bề mặt tấm làm mát được đo tại tối thiểu 9 điểm trên diện tích 90mm x 90mm và độ lệch tối đa không được vượt quá 0,02mm để đảm bảo tiếp xúc thích hợp với bề mặt GPU.
Yêu Cầu Về Độ Nhám Bề Mặt Trên Khu Vực Tiếp Xúc Của Tấm Làm Mát Là Gì?
Khu vực tiếp xúc nơi tấm làm mát gặp GPU phải có độ nhám bề mặt Ra 0,8 micromet hoặc tốt hơn và độ gợn sóng nhỏ hơn 5 micromet trên một khoảng cách 10mm. Bề mặt mịn hơn (Ra 0,4 micromet) có thể đạt được bằng quy trình mài nghiền cuối cùng, giúp cải thiện độ thấm ướt của TIM và giảm điện trở nhiệt tại bề mặt tiếp xúc từ 15-20%.
Phương Pháp Bịt Kín Nào Đáng Tin Cậy Nhất Để Ngăn Rò Rỉ Cho Tấm Làm Mát?
Hàn đồng chân không là phương pháp bịt kín đáng tin cậy nhất cho các tấm làm mát bằng đồng, cung cấp độ bền mối hàn 200 MPa và tốc độ rò rỉ heli dưới 1x10⁻⁸ mbar·L/s. Hàn laser có thể chấp nhận được cho các tấm nhôm nhưng yêu cầu kiểm tra bằng tia X sau khi hàn để phát hiện các lỗ rỗng vi mô có thể dẫn đến rò rỉ chất làm mát theo thời gian.
Làm Mát Bằng Chất Lỏng Ảnh Hưởng Đến Tổng Mức Tiêu Thụ Điện Của Máy Chủ Như Thế Nào?
Làm mát bằng chất lỏng giảm mức tiêu thụ điện của hệ thống làm mát từ 30% đến 50% so với làm mát bằng không khí, vì nó loại bỏ các quạt tốc độ cao và cho phép nhiệt độ nước lạnh cao hơn (25°C đến 45°C so với 7°C đến 12°C). Sự giảm này chuyển thành sự cải thiện hiệu quả sử dụng điện năng (PUE) từ 1,35 xuống 1,10, đối với một trung tâm dữ liệu 10MW, điều này tiết kiệm khoảng 2.500 MWh mỗi năm.
Kết Luận
Đường cong áp dụng làm mát bằng chất lỏng cho AI là một phản ứng trực tiếp đối với các giới hạn vật lý của tản nhiệt
