Mô phỏng nhiệt CFD tối ưu hóa hiệu suất thiết kế tản nhiệt như thế nào?

Aug 27,2026

Mô phỏng nhiệt CFD tối ưu hóa hiệu suất thiết kế tản nhiệt như thế nào?

Câu trả lời trực tiếp là mô phỏng nhiệt CFD (Computational Fluid Dynamics - Động lực học Chất lưu Tính toán) tối ưu hóa hiệu suất tản nhiệt bằng cách dự đoán phân bố luồng không khí và nhiệt độ trên cấu trúc cánh tản nhiệt trước khi bất kỳ nguyên mẫu vật lý nào được gia công, cho phép các kỹ sư giảm điện trở nhiệt tới 30% và cắt giảm thời gian phát triển tới 40% so với phương pháp thử-sai. Bằng cách giải các phương trình liên kết của dòng chảy chất lưu và truyền nhiệt, CFD xác định các vùng chết, luồng khí đi vòng (bypass airflow), và tổn thất hiệu suất cánh tản nhiệt mà tính toán tay không thể thấy được, cho phép tối ưu hóa hình học cho các điều kiện ứng dụng cụ thể. Tại BQUQ Precision Manufacturing, chúng tôi sử dụng CFD như một bước tiêu chuẩn trước khi sản xuất cho các tản nhiệt nhôm và đồng, xác minh rằng một thiết kế đạt được điện trở nhiệt từ điểm nối đến môi trường (Rth j-a) mục tiêu trong phạm vi sai số 5% so với kết quả mô phỏng.

Những Lợi Ích Hiệu Suất Cụ Thể Nào Mà Mô Phỏng CFD Có Thể Mang Lại?

CFD mang lại những lợi ích hiệu suất định lượng được, chuyển trực tiếp thành nhiệt độ vận hành thấp hơn và tuổi thọ linh kiện dài hơn. Trong các ứng dụng đối lưu cưỡng bức điển hình với luồng khí từ 2 đến 5 m/s, khoảng cách cánh tản nhiệt được tối ưu hóa bằng CFD có thể giảm điện trở nhiệt từ 15-25% so với các thiết kế có bước cánh tiêu chuẩn 10 mm. Đối với đối lưu tự nhiên (không quạt), việc tối ưu hóa chiều cao và hướng cánh tản nhiệt bằng CFD có thể cải thiện khả năng tản nhiệt từ 20-30% bằng cách thúc đẩy luồng khí theo hiệu ứng ống khói. Mô phỏng cũng định lượng độ giảm áp suất qua tản nhiệt, điều này rất quan trọng cho việc lựa chọn quạt; một thiết kế được tối ưu hóa tốt giữ độ giảm áp suất dưới 50 Pa ở luồng khí định mức, đảm bảo quạt hoạt động gần điểm hiệu suất tối đa. Ví dụ, một tản nhiệt nhôm 100 mm x 100 mm x 40 mm với đế dày 10 mm và cánh dày 2.5 mm, mô phỏng ở mật độ nhiệt 5 W/cm², thường cho thấy nhiệt độ điểm nối giảm 8-12°C so với thiết kế cơ sở chưa tối ưu.

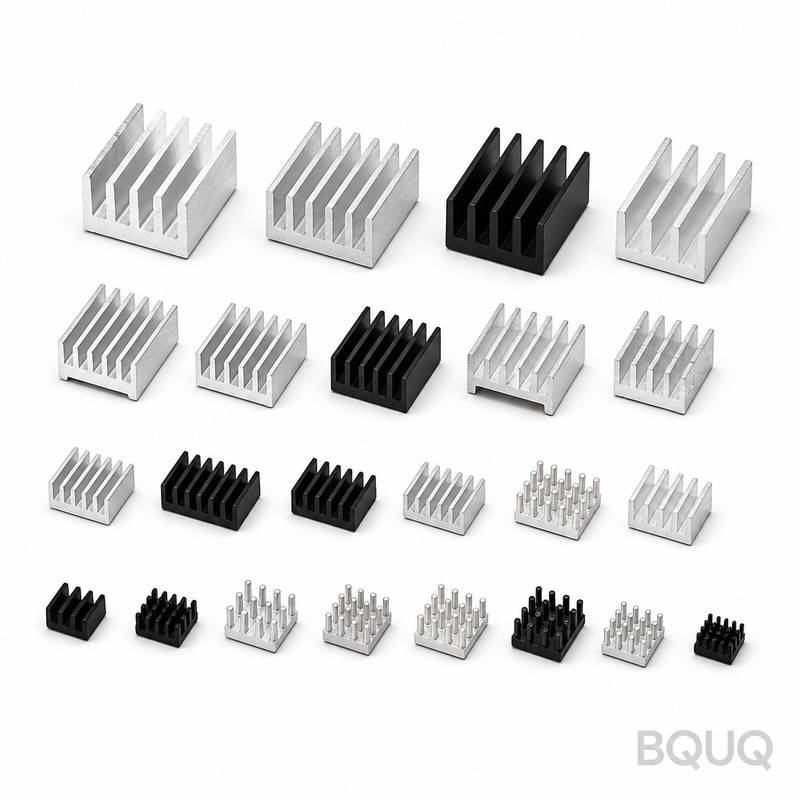

Mô phỏng nhiệt CFD tối ưu hóa hiệu suất thiết kế tản nhiệt n

Mô Hình CFD Xử Lý Nhiễu Loạn và Điều Kiện Biên Như Thế Nào?

Mô hình CFD chính xác đòi hỏi phải lựa chọn cẩn thận các mô hình nhiễu loạn và điều kiện biên để phù hợp với môi trường vận hành thực tế. Đối với mô phỏng tản nhiệt, mô hình nhiễu loạn k-omega SST (Shear Stress Transport) là tiêu chuẩn ngành vì nó dự đoán chính xác cả sự tách lớp biên và truyền nhiệt trong vùng gần thành. Mô hình phải bao gồm thành phần bức xạ, đặc biệt là cho các trường hợp đối lưu tự nhiên, vì bức xạ có thể chiếm 20-35% tổng lượng nhiệt tỏa ra ở nhiệt độ trên 60°C. Các điều kiện biên phải xác định nhiệt độ môi trường (thường là 25°C hoặc 35°C cho trường hợp xấu nhất), biên dạng vận tốc đầu vào (giả định biên dạng đều từ quạt hoặc biên dạng parabol cho dòng chảy trong ống dẫn), và công suất nguồn nhiệt (W) tác dụng lên đế. Cường độ nhiễu loạn đầu vào được đặt ở mức 5% cho dòng chảy do quạt tạo ra và 1% cho đối lưu tự nhiên. Miền mô phỏng phải mở rộng ít nhất 50 mm phía trước và 100 mm phía sau tản nhiệt để cho phép dòng chảy phát triển và thu được vùng sóng đuôi (wake) một cách chính xác.

Thông Số Nào Của Tản Nhiệt Là Quan Trọng Nhất Cần Tối Ưu?

Các thông số quan trọng nhất để tối ưu hóa nhiệt là bước cánh (khoảng cách), chiều cao cánh, độ dày cánh và độ dày đế, mỗi thông số đều có ảnh hưởng phi tuyến đến hiệu suất nhiệt. Bước cánh là yếu tố chính: khoảng cách quá dày đặc hạn chế luồng khí và tăng độ giảm áp suất, trong khi khoảng cách quá thưa làm giảm tổng diện tích bề mặt có sẵn cho đối lưu. Bước cánh tối ưu cho đối lưu cưỡng bức thường là 3-5 mm ở luồng khí 3 m/s, trong khi đối lưu tự nhiên yêu cầu khoảng cách rộng hơn từ 6-10 mm để cho phép dòng chảy do lực nổi. Chiều cao cánh ảnh hưởng đến hiệu suất cánh, được định nghĩa là tỷ lệ giữa truyền nhiệt thực tế và truyền nhiệt lý tưởng nếu toàn bộ cánh ở nhiệt độ đế. Đối với nhôm (k=180 W/mK), hiệu suất cánh trên 90% yêu cầu chiều cao cánh nhỏ hơn 15 mm đối với cánh dày 2 mm trong đối lưu tự nhiên; vượt quá điểm này, phần đầu cánh đóng góp rất ít vào việc tản nhiệt. Độ dày đế phải đủ để lan truyền nhiệt theo phương ngang; đối với tản nhiệt rộng 100 mm, độ dày đế từ 6-10 mm đảm bảo nhiệt lan truyền đều, với điện trở lan truyền dưới 0.1°C/W.

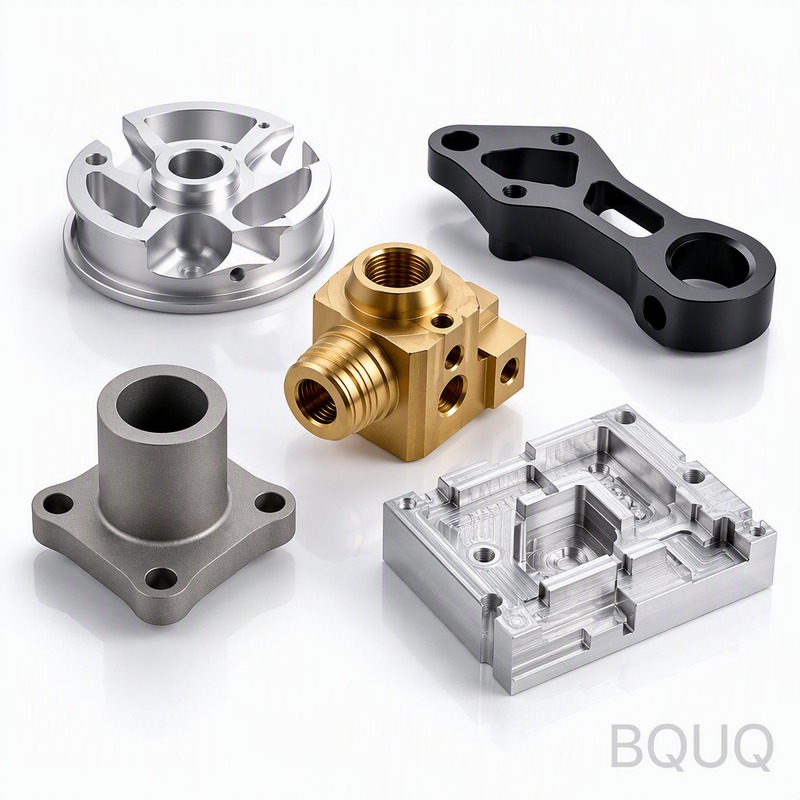

Mô phỏng nhiệt CFD tối ưu hóa hiệu suất thiết kế tản nhiệt n

Quy Trình và Thời Gian Mô Phỏng Điển Hình Là Gì?

Một quy trình mô phỏng nhiệt CFD tiêu chuẩn tại BQUQ tuân theo quy trình năm bước mất 2-4 ngày làm việc tùy thuộc vào độ phức tạp của mô hình. Bước 1 là làm sạch và đơn giản hóa CAD, trong đó mô hình 3D được loại bỏ các chi tiết thừa (loại bỏ vát mép, lỗ, ren) để giảm số lượng lưới; bước này mất 4-8 giờ. Bước 2 là tạo lưới, sử dụng lưới poly-hexcore với lớp biên gồm 5-10 lớp lăng trụ trên bề mặt cánh để nắm bắt các gradient nhiệt; bước này mất 2-4 giờ cho một lưới điển hình 2 triệu phần tử. Bước 3 là thiết lập và chạy bộ giải, mất 6-12 giờ cho mô phỏng trạng thái ổn định trên máy trạm hiệu năng cao với 16 lõi. Bước 4 là xử lý hậu kỳ, nơi các đường đồng mức nhiệt độ, vector vận tốc và độ giảm áp suất được trích xuất; bước này mất 2-3 giờ. Bước 5 là lặp lại thiết kế, nơi kỹ sư điều chỉnh bước cánh hoặc chiều cao dựa trên kết quả và chạy lại mô phỏng; mỗi lần lặp mất 1-2 ngày. Tổng thời gian cho một thiết kế được tối ưu hóa hoàn toàn là 5-7 ngày, so với 14-21 ngày cho việc tạo nguyên mẫu vật lý và thử nghiệm.

Độ Chính Xác Của CFD So Với Thử Nghiệm Vật Lý Là Bao Nhiêu?

Độ chính xác của mô phỏng nhiệt CFD thường nằm trong khoảng 5-10% so với các phép đo trong phòng thí nghiệm khi được xác nhận đúng cách, và sai số này chủ yếu do sự đơn giản hóa trong điện trở tiếp xúc và giá trị độ phát xạ. Trong một thử nghiệm có kiểm soát với nguồn nhiệt 100 W tác dụng lên đế tản nhiệt, CFD dự đoán nhiệt độ đế là 72.5°C, trong khi các phép đo bằng cặp nhiệt điện ghi nhận 75.1°C, chênh lệch 3.5%. Các nguồn sai lệch chính là điện trở của vật liệu tiếp xúc nhiệt (TIM), thường được giả định là một liên kết hoàn hảo trong mô phỏng nhưng thực tế đóng góp 0.1-0.5°C/W, và độ phát xạ của bề mặt anodized, thay đổi từ 0.7 đến 0.95 tùy thuộc vào độ dày lớp phủ. Để cải thiện độ chính xác, BQUQ khuyến nghị xác định TIM có độ dẫn nhiệt đã biết (ví dụ: 3-5 W/mK) và bao gồm một lớp TIM dày 0.05 mm trong mô phỏng. Để xác minh tuyệt đối, chúng tôi cung cấp dịch vụ đo điện trở nhiệt đo Rth j-a theo tiêu chuẩn JEDEC JESD51-14, với độ không đảm bảo đo cộng trừ 3%.

Mô phỏng nhiệt CFD tối ưu hóa hiệu suất thiết kế tản nhiệt n

Tại Sao Mô Phỏng CFD Lại Tiết Kiệm Chi Phí Hơn So Với Tạo Nguyên Mẫu Vật Lý?

Mô phỏng CFD giảm chi phí phát triển từ 30-50% vì nó loại bỏ nhu cầu thực hiện nhiều vòng lặp nguyên mẫu vật lý, mỗi vòng tốn từ $200 đến $800 cho gia công nhôm cộng thêm $150 cho mỗi lần thử nghiệm nhiệt. Một dự án tối ưu hóa điển hình yêu cầu 3-5 vòng lặp thiết kế; với CFD, nguyên mẫu vật lý đầu tiên đã gần như tối ưu, giảm số vòng nguyên mẫu từ 4 xuống còn 1 hoặc 2. Chi phí kỹ thuật của một kỹ sư CFD ở mức $50-80 mỗi giờ được bù đắp bằng khoản tiết kiệm từ thời gian gia công, lãng phí vật liệu và thời gian thử nghiệm trong phòng thí nghiệm. Đối với một dự án tản nhiệt điển hình với Rth mục tiêu là 0.5°C/W, tổng chi phí mô phỏng CFD là $500-1,500, trong khi một vòng nguyên mẫu vật lý bao gồm gia công và thử nghiệm tốn $350-950. Hơn nữa, CFD cho phép đánh giá các kịch bản khắc nghiệt (ví dụ: nhiệt độ môi trường 70°C, luồng khí 1 m/s) mà khó có thể tái tạo trong phòng thí nghiệm, đảm bảo độ bền vững của thiết kế mà không cần thử nghiệm vật lý bổ sung.

Nên Sử Dụng Điều Kiện Biên Nào Cho Đối Lưu Tự Nhiên So Với Đối Lưu Cưỡng Bức?

Các điều kiện biên khác nhau đáng kể giữa đối lưu tự nhiên và cưỡng bức, và sử dụng sai bộ điều kiện sẽ tạo ra kết quả sai lệch. Đối với đối lưu tự nhiên, mô phỏng phải sử dụng trọng lực (9.81 m/s²) với mô hình lực nổi được kích hoạt, và tản nhiệt phải được định hướng chính xác (cánh thẳng đứng để tạo hiệu ứng ống khói). Áp suất môi trường được đặt ở 1 atm, và miền mô phỏng phải đủ lớn (ít nhất 2 lần chiều cao tản nhiệt phía trên và phía dưới) để cho phép dòng chảy không bị hạn chế. Hệ số truyền nhiệt trong đối lưu tự nhiên thấp, thường là 2-10 W/m²K, vì vậy bức xạ phải được bao gồm như một mô hình bề mặt-bề mặt với độ phát xạ đặt ở 0.85 cho nhôm anodized. Đối với đối lưu cưỡng bức, vận tốc đầu vào được đặt theo vận tốc định mức của quạt (ví dụ: 3 m/s), và đầu ra là biên áp suất ở 0 Pa tương đối. Cường độ nhiễu loạn tại đầu vào được đặt ở 5-10% cho quạt hướng trục. Việc lựa chọn điều kiện biên ảnh hưởng trực tiếp đến bước cánh tối ưu; một mô phỏng chạy với điều kiện đối lưu cưỡng bức sẽ đề xuất bước cánh chặt hơn (3 mm) so với chạy với đối lưu tự nhiên (8 mm), vì vậy nhà thiết kế phải xác nhận phương pháp làm mát của ứng dụng trước khi tối ưu hóa.

Thông số

Đối lưu cưỡng bức (3 m/s)

Đối lưu tự nhiên (0 m/s)

Bước cánh tối ưu

3-5 mm

6-10 mm

Chiều cao cánh tối ưu

10-20 mm

15-30 mm

Độ dày đế tối ưu

6-8 mm

8-10 mm

Hệ số truyền nhiệt điển hình

20-100 W/m²K

2-10 W/m²K

Đóng góp của bức xạ

5-15% tổng nhiệt

20-35% tổng nhiệt

Mục tiêu độ giảm áp suất

Dưới 50 Pa

Không áp dụng (chỉ lực nổi)

Rth j-a điển hình cho 100x100x40mm

0.3-0.5 °C/W

0.8-1.5 °C/W

Những Công Cụ Phần Mềm Nào Được Khuyến Nghị Cho CFD Tản Nhiệt?

Các công cụ phần mềm được khuyến nghị là Ansys Icepak và Fluent cho mô phỏng độ chính xác cao, với SimScale hoặc OpenFOAM là các lựa chọn thay thế tiết kiệm chi phí cho việc đánh giá phạm vi ở giai đoạn đầu. Ansys Icepak được thiết kế đặc biệt cho làm mát điện tử và bao gồm các mô hình tích hợp cho quạt, tản nhiệt và PCB, giảm thời gian thiết lập tới 50% so với CFD đa dụng. Chi phí giấy phép Ansys là $25,000-40,000 mỗi năm, điều này hợp lý cho một nhà sản xuất sản xuất hơn 50 thiết kế tản nhiệt tùy chỉnh hàng năm. Đối với khối lượng nhỏ hơn, SimScale cung cấp đăng ký dựa trên đám mây ở mức $5,000-15,000 mỗi năm với độ chính xác tương tự cho phân tích nhiệt trạng thái ổn định. Tại BQUQ, chúng tôi sử dụng Ansys Fluent cho phân tích chi tiết và một công cụ nội bộ độc quyền để tối ưu hóa nhanh ở bước đầu dựa trên các phương trình hiệu suất cánh giải tích. Việc lựa chọn phần mềm ít quan trọng hơn kỹ năng của kỹ sư trong việc thiết lập các điều kiện biên chính xác; một giả định vận tốc đầu vào sai sẽ tạo ra sai số 50% hoặc hơn bất kể phần mềm nào.

Câu Hỏi Thường Gặp

Chi Phí Điển Hình Cho Dịch Vụ Mô Phỏng Nhiệt CFD Là Bao Nhiêu?

Một dịch vụ mô phỏng nhiệt CFD chuyên nghiệp cho một thiết kế tản nhiệt đơn lẻ thường tốn $500 đến $1,500, tùy thuộc vào số lần lặp và độ phức tạp của hình học. Điều này bao gồm làm sạch CAD, tạo lưới, giải và một báo cáo chi tiết với các biểu đồ nhiệt độ và khuyến nghị. Tại BQUQ, chúng tôi cung cấp dịch vụ này miễn phí cho khách hàng tiến hành đơn hàng sản xuất từ 500 sản phẩm trở lên.

Mô Phỏng CFD Mất Bao Lâu Cho Một Tản Nhiệt Đơn Giản?

Một mô phỏng tản nhiệt đơn giản với hình học cố định mất 2-4 giờ thời gian của kỹ sư và 6-12 giờ thời gian tính toán cho phân tích trạng thái ổn định. Một nghiên cứu tối ưu hóa thay đổi bước cánh và chiều cao trên 10 điểm thiết kế sẽ mất 2-4 ngày làm việc. Điều này nhanh hơn đáng kể so với 2-3 tuần cần thiết cho việc tạo nguyên mẫu vật lý cho cùng các vòng lặp thiết kế.

CFD Có Thể Dự Đoán Nhiệt Độ Của Nguồn Nhiệt (CPU hoặc IGBT) Không?

Có, CFD có thể dự đoán nhiệt độ nguồn nhiệt, nhưng nó phải bao gồm điện trở nhiệt của vật liệu tiếp xúc và bản thân vỏ linh kiện nguồn nhiệt. Đầu ra của mô phỏng là nhiệt độ đế tản nhiệt, và nhiệt độ điểm nối được tính bằng cách cộng thêm điện trở TIM (Rth tim) và điện trở vỏ linh
