Kéo dài tuổi thọ khuôn dập: Hướng dẫn về vật liệu và lớp phủ
Khuôn dập là xương sống của hoạt động dập kim loại, ảnh hưởng trực tiếp đến năng suất, chi phí và chất lượng. Tuy nhiên, mài mòn khuôn là điều không thể tránh khỏi do tiếp xúc ứng suất cao, chu kỳ nhiệt và mài mòn. Kéo dài tuổi thọ khuôn không chỉ giảm thời gian ngừng máy mà còn hạ thấp chi phí dụng cụ và cải thiện độ đồng nhất của chi tiết. Hướng dẫn này khám phá các lựa chọn vật liệu và công nghệ phủ giúp kéo dài đáng kể tuổi thọ khuôn dập, được hỗ trợ bởi các mẹo bảo trì thực tế.

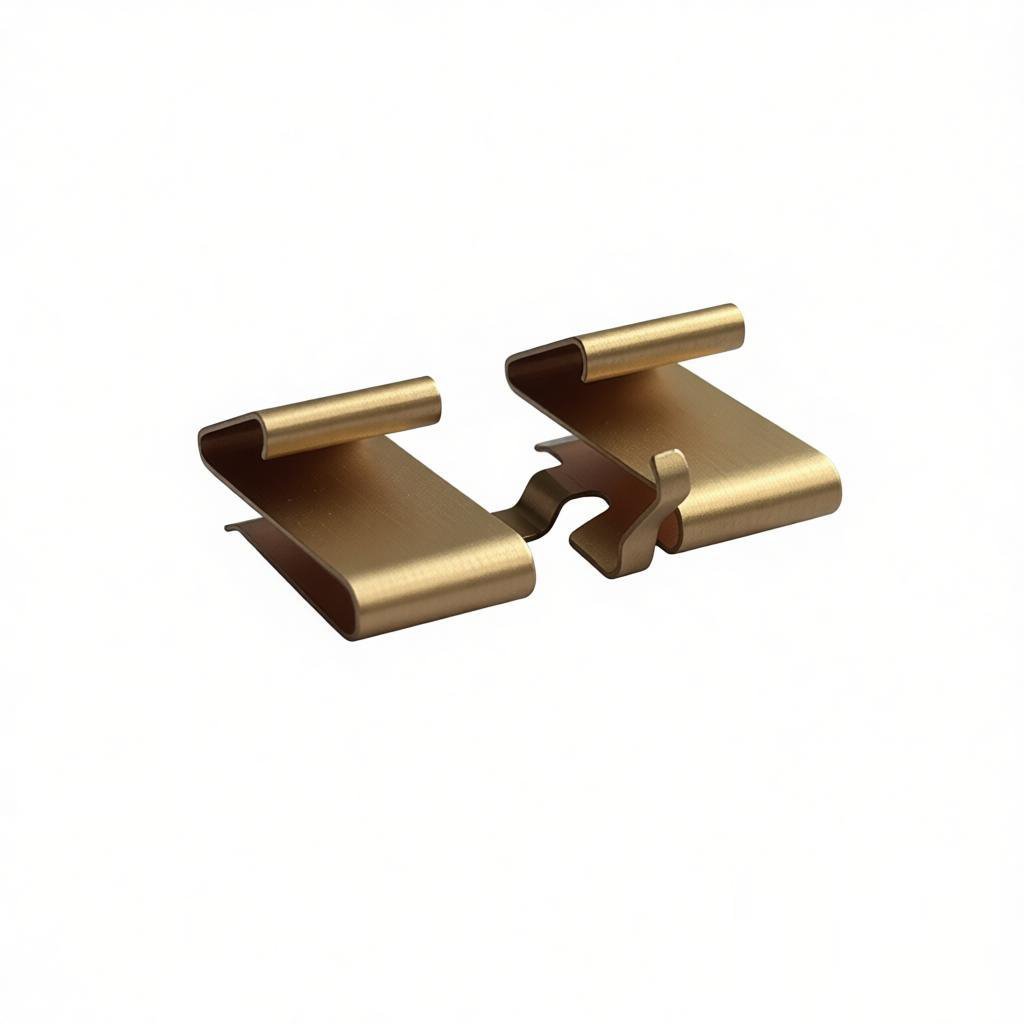

Hiểu về Cơ chế Mài mòn Khuôn
Mài mòn khuôn xảy ra qua một số cơ chế: mài mòn do hạt cứng, mài mòn dính do kết dính, nứt mỏi do tải trọng chu kỳ, và mài mòn nhiệt do ma sát. Cơ chế chi phối phụ thuộc vào vật liệu dập, chất bôi trơn và thông số quy trình. Ví dụ, dập thép cường độ cao làm tăng tốc mài mòn do hạt, trong khi vật liệu mềm như nhôm gây ra mài mòn dính. Xác định loại mài mòn chính là rất quan trọng để chọn vật liệu và lớp phủ.
Lựa chọn Vật liệu cho Tuổi thọ Cao
Thép Dụng cụ
Hầu hết khuôn dập được làm từ thép dụng cụ như D2, A2, M2 và thép luyện kim bột (PM). D2 có khả năng chống mài mòn cao nhờ cacbua lớn nhưng kém dai, phù hợp cho chạy ngắn hoặc vật liệu mài mòn. A2 cung cấp độ dai tốt hơn cho các hoạt động chịu va đập. Thép PM, như CPM 10V, cung cấp khả năng chống mài mòn vượt trội bằng cách phân bố cacbua mịn đồng đều. Đối với sản xuất khối lượng lớn, hãy xem xét thép tốc độ cao (M2) hoặc các cấp PM.
Cacbua và Gốm sứ
Cacbua vonfram (WC-Co) cực kỳ cứng và chống mài mòn, lý tưởng cho dập dài hạn các vật liệu mài mòn. Tuy nhiên, nó giòn và dễ bị sứt mẻ. Cacbua xi măng với chất kết dính coban (6-15%) cân bằng độ dai và độ cứng. Khuôn gốm (ví dụ: alumina hoặc silicon nitride) có độ cứng đặc biệt nhưng độ dai hạn chế, được sử dụng trong các ứng dụng chuyên biệt như dập kim loại mềm ở tốc độ cao.
Hướng dẫn Lựa chọn
Đối với vật liệu mài mòn (ví dụ: thép mạ kẽm): Sử dụng thép PM hàm lượng vanadi cao hoặc mảnh carbide.
Đối với vật liệu có độ bền kéo cao: Chọn thép dụng cụ bền như A2 hoặc S7 với lớp phủ phù hợp.
Đối với sản xuất khối lượng lớn: Đầu tư vào dụng cụ carbide hoặc PM.
Cân nhắc chi phí so với tuổi thọ: Carbide có thể đắt hơn 3-5 lần nhưng bền hơn 10-20 lần.
Lớp phủ tiên tiến để giảm ma sát và mài mòn
Lớp phủ biến đổi bề mặt khuôn bằng cách cung cấp một lớp cứng, ma sát thấp và ổn định nhiệt. Chúng giảm tiếp xúc trực tiếp kim loại với kim loại, giảm thiểu hiện tượng dính và giảm tải nhiệt.
Các loại lớp phủ phổ biến
| Lớp phủ | Độ cứng (HV) | Nhiệt độ tối đa (°C) | Phù hợp nhất cho |
|---|---|---|---|
| TiN (Titanium Nitride) | 2300 | 600 | Đa năng, ma sát thấp |
| TiCN (Titanium Carbonitride) | 3000 | 400 | Chống mài mòn, độ cứng cao |
| AlTiN (Aluminum Titanium Nitride) | 3300 | 900 | Nhiệt độ cao, dập khô |
| CrN (Chromium Nitride) | 2000 | 700 | Chống ăn mòn, chống kẹt |
| DLC (Diamond-Like Carbon) | 3000-7000 | 300 | Ma sát thấp, chống dính |
Lớp phủ kéo dài tuổi thọ khuôn như thế nào
Độ cứng: Các lớp phủ như TiCN hoặc AlTiN chống mài mòn.
Ma sát thấp: DLC và TiN giảm lực trượt và sinh nhiệt.
Rào cản nhiệt: AlTiN chịu được nhiệt độ cao, ngăn ngừa mềm hóa.
Chống dính: CrN ngăn chuyển vật liệu từ tấm mềm.
Cân nhắc khi phủ lớp
PVD (Lắng đọng hơi vật lý) là phương pháp phổ biến nhất, mang lại cạnh sắc và không thay đổi kích thước. CVD (Lắng đọng hơi hóa học) cung cấp lớp phủ dày hơn nhưng có thể gây tích tụ cạnh. Luôn chọn lớp phủ phù hợp với vật liệu khuôn và quy trình dập. Ví dụ, AlTiN lý tưởng cho dập thép không gỉ tốc độ cao, trong khi DLC hoạt động tốt với nhôm để giảm bám dính.
Mẹo thực tế bảo trì khuôn
Kiểm tra thường xuyên: Kiểm tra mòn, sứt mẻ và nứt bằng kính lúp hoặc kính hiển vi.
Bôi trơn đúng cách: Sử dụng dầu bôi trơn dập thích hợp để giảm ma sát và xả mảnh vụn.
Làm sạch khuôn: Loại bỏ mạt kim loại và cặn sau mỗi lần chạy để tránh mài mòn.
Mài lại: Duy trì cạnh cắt sắc; phủ lại nếu lớp phủ bị mòn.
Bảo quản: Bảo quản khuôn ở nơi khô ráo, có kiểm soát nhiệt độ để tránh ăn mòn.
Tối ưu hóa quy trình: Điều chỉnh khe hở, tốc độ và kích thước phôi để giảm thiểu ứng suất.
Nghiên cứu điển hình
Trường hợp 1: Chuyển từ thép D2 sang thép luyện kim bột
Một xưởng dập gặp phải tình trạng mài mòn quá mức khi dập thép cường độ cao dày 1,5mm. Khuôn bị hỏng sau 20.000 nhát dập. Bằng cách chuyển sang CPM 10V với lớp phủ TiCN, tuổi thọ khuôn tăng lên 150.000 nhát dập, giảm 60% chi phí dụng cụ.
Trường hợp 2: Lớp phủ AlTiN cho dập khô
Trong một quy trình dập khô cho các tiếp điểm điện, khuôn thép dụng cụ bị mòn nghiêm trọng và cần vệ sinh thường xuyên. Việc áp dụng lớp phủ AlTiN đã loại bỏ hiện tượng mòn và kéo dài tuổi thọ khuôn từ 50.000 lên 200.000 nhát dập, giảm đáng kể thời gian ngừng máy.
Kết luận
Kéo dài tuổi thọ khuôn dập là một khoản đầu tư chiến lược. Bằng cách hiểu rõ cơ chế mài mòn, lựa chọn vật liệu khuôn phù hợp (thép dụng cụ, cacbua hoặc các loại PM) và áp dụng các lớp phủ tiên tiến (TiN, TiCN, AlTiN, DLC), các nhà sản xuất có thể đạt được những cải thiện đáng kể về tuổi thọ dụng cụ. Kết hợp với bảo trì cẩn thận, những lựa chọn này mang lại năng suất cao hơn, chi phí thấp hơn và chất lượng linh kiện ổn định. Hãy đánh giá các điều kiện dập cụ thể của bạn và tham khảo ý kiến từ các nhà cung cấp vật liệu và lớp phủ để điều chỉnh giải pháp nhằm tối đa hóa tuổi thọ khuôn.
