Thiết kế Khuôn dập Tiến bộ: Các Thực hành Tốt nhất để Nâng cao Hiệu suất

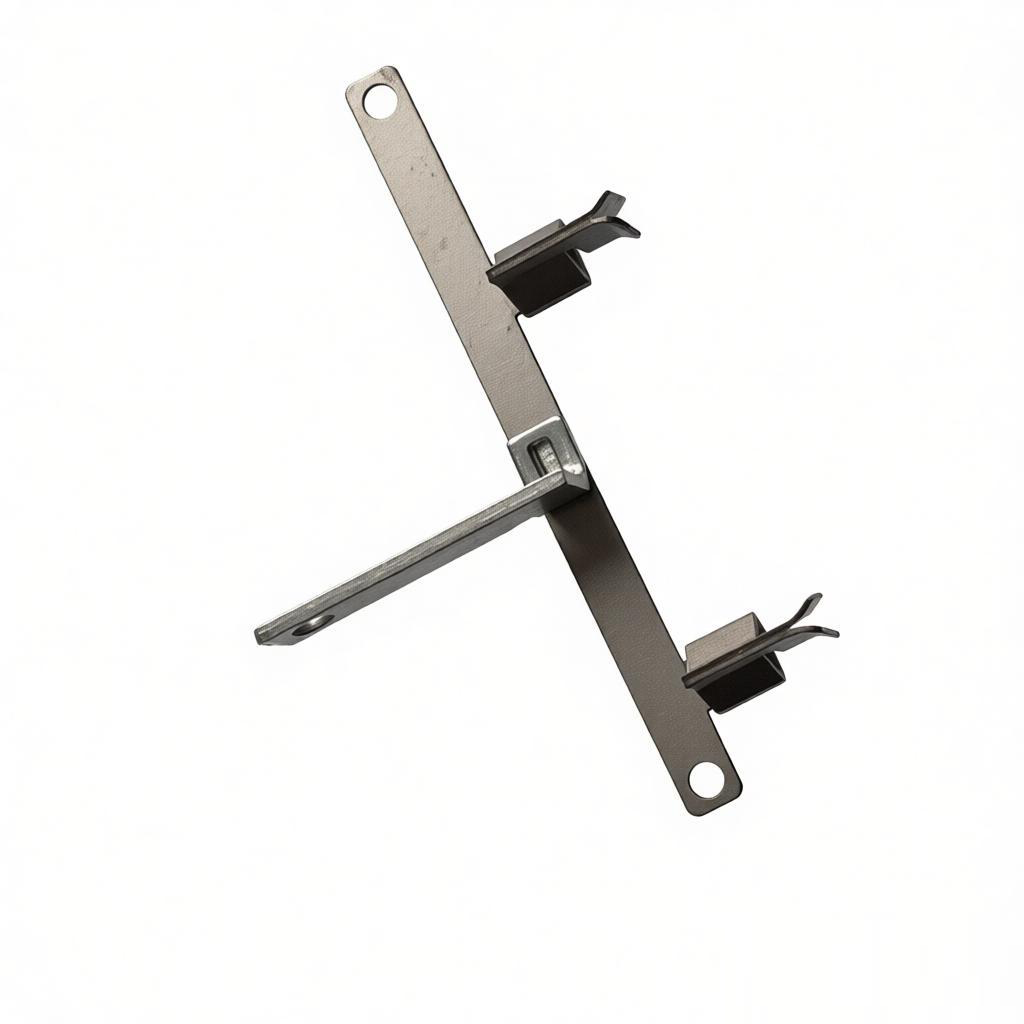

Giới thiệu
Dập khuôn tiến bộ là quy trình tạo hình kim loại khối lượng lớn sử dụng một loạt các trạm để thực hiện nhiều thao tác trong một khuôn duy nhất. Mỗi trạm hoàn thành một nhiệm vụ cụ thể—như cắt, uốn hoặc kéo—khi dải kim loại tiến qua khuôn. Hiệu quả trong thiết kế dập khuôn tiến bộ ảnh hưởng trực tiếp đến tốc độ sản xuất, tuổi thọ dụng cụ và chất lượng chi tiết. Hướng dẫn này khám phá các phương pháp tốt nhất để tối ưu hóa thiết kế dập khuôn tiến bộ nhằm đạt hiệu quả tối đa.
Dập Khuôn Tiến Bộ là gì?
Dập khuôn tiến bộ liên quan đến việc đưa một cuộn dải kim loại qua một bộ khuôn có nhiều trạm. Tại mỗi hành trình ép, dải kim loại tiến về phía trước một bước, và mỗi trạm thực hiện một thao tác riêng biệt. Chi tiết cuối cùng thường được cắt rời ở trạm cuối cùng. Phương pháp này lý tưởng cho sản xuất khối lượng lớn các chi tiết phức tạp với dung sai chặt chẽ. Các ưu điểm chính bao gồm tốc độ cao, độ lặp lại và xử lý thủ công tối thiểu.
Nguyên tắc Thiết kế Chính cho Hiệu quả
Lựa chọn Vật liệu và Bố trí Dải
Chọn vật liệu phù hợp và tối ưu hóa bố trí dải là nền tảng cho hiệu quả. Chọn vật liệu có độ dày và tính chất cơ học đồng nhất để giảm biến động. Sử dụng bố trí dải giúp giảm thiểu phế liệu bằng cách xếp các chi tiết gần nhau. Xem xét hướng thớ cho các thao tác uốn để tránh nứt. Phần mềm xếp lồng tiên tiến có thể mô phỏng bố trí để tối đa hóa việc sử dụng vật liệu, thường đạt tỷ lệ sử dụng trên 70%.
Thiết kế Khuôn và Khe hở
Khe hở khuôn thích hợp—khoảng cách giữa chày và khuôn—ảnh hưởng đến chất lượng cắt, mài mòn dụng cụ và tiêu thụ năng lượng. Đối với hầu hết kim loại, khe hở thường là 5–10% độ dày vật liệu mỗi bên. Khe hở chặt tạo ra vết cắt sạch hơn nhưng tăng mài mòn; khe hở rộng hơn giảm mài mòn nhưng có thể để lại ba via. Sử dụng bảng thực nghiệm hoặc mô phỏng để xác định khe hở tối ưu cho vật liệu và tốc độ ép của bạn. Ngoài ra, thiết kế các phần khuôn bằng thép dụng cụ cứng (ví dụ: D2 hoặc M2) để kéo dài tuổi thọ.
Lỗ Dẫn hướng và Căn chỉnh
Lỗ khoan dẫn hướng rất quan trọng để đảm bảo tiến trình băng chính xác. Đặt các chốt dẫn hướng ở vùng phế liệu hoặc trên băng mang. Đường kính chốt dẫn hướng nên có khe hở 0,005–0,010 inch để tránh kẹt. Sử dụng chốt dẫn hướng côn để dễ dàng vào. Để căn chỉnh, tích hợp ống lót dẫn hướng và tấm chặn giữ phẳng băng. Sai lệch dẫn đến độ chính xác kém của chi tiết và hư hỏng khuôn.
Quản lý phế liệu
Loại bỏ phế liệu hiệu quả ngăn ngừa kẹt và thời gian chết. Thiết kế máy cắt phế liệu hoặc máng trượt dẫn chất thải ra khỏi khu vực khuôn. Đối với lỗ nhỏ, cân nhắc sử dụng chốt đẩy phế liệu. Đảm bảo mảnh phế liệu đủ nhỏ để dễ dàng loại bỏ bằng khí nén hoặc hệ thống hút. Quản lý phế liệu đúng cách cũng cải thiện an toàn.
Kỹ thuật nâng cao trong thiết kế khuôn dập tiến
Sử dụng cảm biến và giám sát trong khuôn
Tích hợp cảm biến để phát hiện lỗi tiến băng, biến đổi độ dày vật liệu hoặc gãy dụng cụ. Cảm biến phổ biến bao gồm công tắc tiệm cận, cảm biến tải trọng và hệ thống thị giác. Giám sát thời gian thực cho phép máy ép dừng ngay lập tức, ngăn ngừa chi tiết phế phẩm và hư hỏng khuôn. Dữ liệu thu thập cũng có thể cung cấp thông tin cho lịch bảo trì dự đoán.
Hệ thống khuôn thay đổi nhanh
Giảm thời gian ngừng máy giữa các lần sản xuất với hệ thống khuôn thay đổi nhanh. Sử dụng đế khuôn tiêu chuẩn, kẹp thủy lực và điều chỉnh chiều cao đóng tự động. Một hệ thống thay đổi nhanh được thiết kế tốt có thể giảm thời gian thiết lập từ 50–80%, tăng đáng kể hiệu suất tổng thể của thiết bị (OEE).
Những sai lầm thường gặp cần tránh
Làm phức tạp hóa bố trí dải:
Quá nhiều trạm làm tăng chi phí và độ phức tạp mà không mang lại giá trị gia tăng. Giữ bố trí đơn giản nhất có thể.Bỏ qua yêu cầu về lực ép:
Đánh giá thấp lực có thể gây biến dạng khuôn hoặc quá tải máy ép. Thực hiện phân tích tải cho từng trạm.Bôi trơn kém:
Chất bôi trơn không đủ dẫn đến mài mòn và nhiệt độ quá cao. Sử dụng loại chất bôi trơn và phương pháp bôi trơn phù hợp (ví dụ: phun hoặc ngập dầu).Bỏ qua khả năng tiếp cận bảo trì:
Thiết kế các phần khuôn dễ tháo lắp và thay thế. Các ốc vít khó tiếp cận làm tăng thời gian ngừng máy.
Các phương pháp tốt nhất để tối ưu hóa chu kỳ sản xuất
| Thực hành | Lợi ích |
|---|---|
| Sử dụng khuôn tiến có công suất dư 10–15% | Cho phép sửa đổi chi tiết hoặc tăng khối lượng trong tương lai |
| Triển khai bảo trì phòng ngừa tổng thể (TPM) | Giảm thời gian ngừng máy ngoài kế hoạch và kéo dài tuổi thọ khuôn |
| Tối ưu hóa tốc độ máy ép (số hành trình mỗi phút) | Cân bằng giữa năng suất, độ mòn dụng cụ và chất lượng chi tiết |
| Sử dụng gia công chính xác CNC | Đảm bảo độ chính xác và độ lặp lại cao của các bộ phận khuôn |
Kết luận
Thiết kế dập khuôn tiến hiệu quả là kết quả của việc lựa chọn vật liệu cẩn thận, hình học dụng cụ chính xác, quản lý phế liệu thông minh và tích hợp các hệ thống giám sát tiên tiến. Bằng cách tuân theo các phương pháp tốt nhất này, nhà sản xuất có thể giảm phế liệu, tăng thời gian hoạt động và sản xuất các chi tiết dập kim loại chất lượng cao với chi phí cạnh tranh. Để được hỗ trợ chuyên môn trong thiết kế và chế tạo khuôn tiến, hãy liên hệ với đội ngũ kỹ sư của chúng tôi—chúng tôi chuyên về các giải pháp dập kim loại tùy chỉnh, bao gồm tản nhiệt, lò xo và các bộ phận CNC chính xác.
