Dập Liên Tiến vs Dập Chuyển Tiếp: Giải Thích Sự Khác Biệt Chính

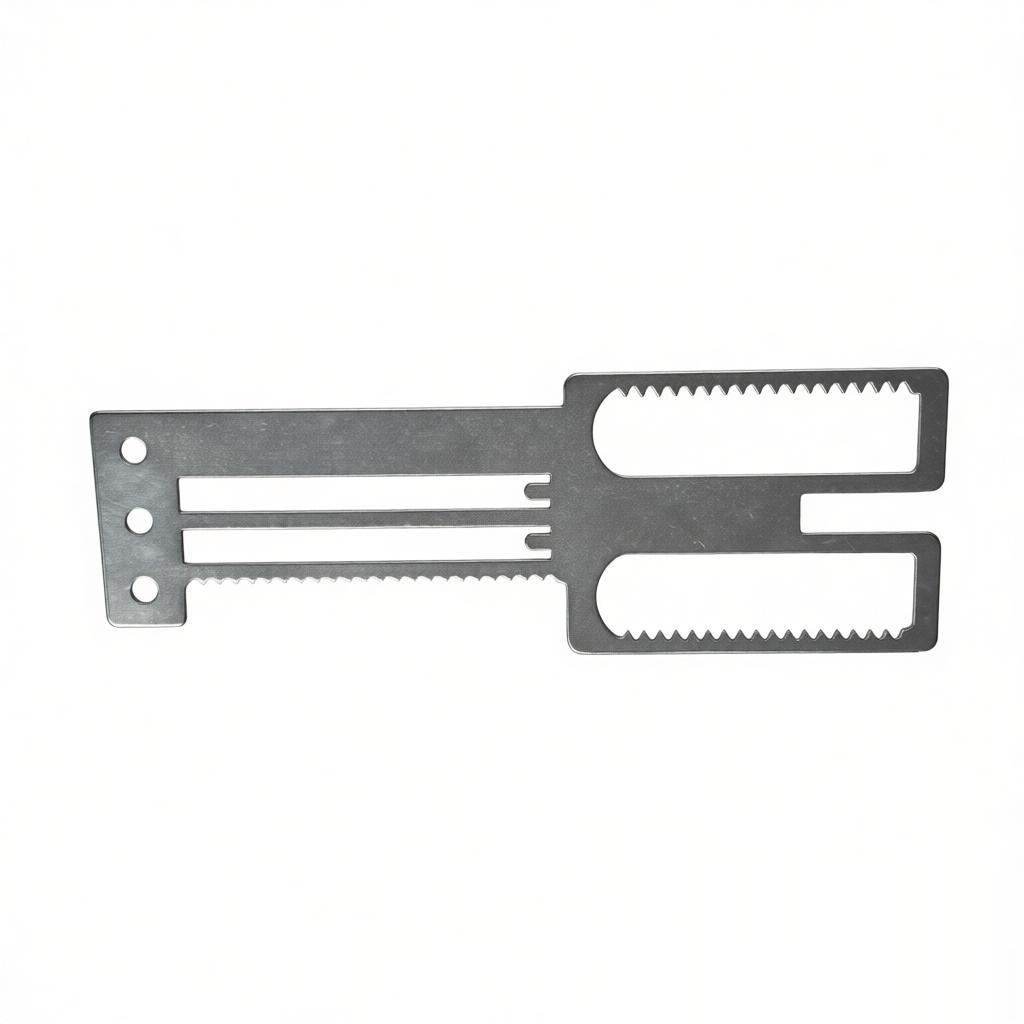

Giới thiệu về Dập Liên tục và Dập Chuyển tiếp
Trong lĩnh vực dập kim loại, hai phương pháp sản xuất khối lượng lớn phổ biến nhất là dập liên tục và dập chuyển tiếp. Cả hai đều được sử dụng để tạo ra các chi tiết kim loại phức tạp từ cuộn thép tấm, nhưng chúng khác nhau đáng kể về quy trình, khuôn dập và ứng dụng. Hiểu được những khác biệt này là rất quan trọng đối với các nhà sản xuất muốn đạt được hiệu quả tối ưu, tiết kiệm chi phí và chất lượng chi tiết. Bài viết này cung cấp một so sánh chi tiết để giúp bạn chọn phương pháp phù hợp cho dự án tiếp theo của mình.
Dập Liên tục là gì?
Dập liên tục liên quan đến việc đưa một cuộn dải kim loại qua một loạt các trạm dập trong một máy ép duy nhất. Mỗi trạm thực hiện một thao tác cụ thể (cắt, uốn, kéo, dập nổi, v.v.) khi dải kim loại tiến lên. Chi tiết vẫn được gắn vào dải mang cho đến trạm cuối cùng, nơi nó được cắt rời. Phương pháp này có tính tự động hóa cao và lý tưởng cho sản xuất khối lượng lớn các chi tiết nhỏ đến vừa với hình dạng nhất quán.
Dập Chuyển tiếp là gì?
Dập chuyển tiếp sử dụng nhiều máy ép hoặc một máy ép duy nhất với nhiều trạm, nhưng chi tiết được di chuyển vật lý (chuyển tiếp) từ trạm này sang trạm tiếp theo bằng hệ thống chuyển tiếp cơ khí, thường sử dụng ngàm kẹp hoặc thanh ray. Không giống như dập liên tục, chi tiết được tách hoàn toàn khỏi dải sau thao tác đầu tiên và sau đó di chuyển độc lập. Phương pháp này phù hợp cho các chi tiết lớn hơn, các mối kéo sâu và hình dạng phức tạp đòi hỏi tạo hình đáng kể hơn.
Sự khác biệt chính trong nháy mắt
| Đặc điểm | Dập Liên tục | Dập Chuyển tiếp |
|---|---|---|
| Quy trình xử lý | Chi tiết vẫn gắn với dải cuộn cho đến khi cắt cuối cùng | Chi tiết được tách ra sau lần gia công đầu tiên và chuyển riêng lẻ |
| Chi phí khuôn dập | Thấp đến trung bình (một bộ khuôn với nhiều trạm) | Cao hơn (nhiều khuôn hoặc hệ thống chuyển phức tạp) |
| Thời gian thiết lập | Lâu hơn (yêu cầu căn chỉnh chính xác tất cả các trạm) | Trung bình (khuôn riêng lẻ có thể được điều chỉnh riêng) |
| Tốc độ sản xuất | Rất cao (lên đến 2000 nhát/phút) | Trung bình (chậm hơn do chuyển động chuyển giao) |
| Kích thước chi tiết | Nhỏ đến trung bình (thường dưới 12 inch) | Trung bình đến lớn (có thể vượt quá 24 inch) |
| Độ phức tạp | Bị giới hạn bởi chiều rộng dải; có thể tạo hình phức tạp nhưng trong giới hạn | Độ phức tạp cao hơn; cho phép kéo sâu hơn, dòng chảy vật liệu nhiều hơn |
| Tận dụng vật liệu | Cao (ít phế liệu nhờ sắp xếp trên dải) | Thấp đến trung bình (nhiều phế liệu hơn do tách phôi) |
| Các công đoạn phụ | Thường được tích hợp trong khuôn (cắt ren, đánh dấu, v.v.) | Thường được tích hợp nhưng có thể yêu cầu thêm trạm |
| Ứng dụng điển hình | Đầu nối điện, đầu cọc, giá đỡ, tản nhiệt | Tấm thân xe ô tô, đồ nấu nướng, bình xăng, vỏ máy lớn |
So sánh chi tiết
Dụng cụ và Thiết lập
Dập tiến dùng một bộ khuôn với nhiều trạm. Toàn bộ khuôn phải được chế tạo và căn chỉnh như một khối, có thể tốn thời gian và chi phí cho các chi tiết phức tạp. Tuy nhiên, sau khi thiết lập, nó vận hành với ít can thiệp. Dập chuyển dùng khuôn riêng cho từng công đoạn, có thể bảo trì và điều chỉnh riêng lẻ. Cơ cấu chuyển (ngón tay cơ khí, bộ mang servo) yêu cầu đầu tư ban đầu cao hơn nhưng mang lại sự linh hoạt cho thay đổi thiết kế chi tiết.
Tốc độ sản xuất
Dập tiến thường nhanh hơn vì dải cuộn di chuyển liên tục qua máy ép ở tốc độ cao. Dập chuyển liên quan đến việc nhặt và đặt chi tiết giữa các trạm, làm chậm chu kỳ. Đối với khối lượng cực lớn (hàng triệu chi tiết), dập tiến tiết kiệm chi phí hơn. Đối với khối lượng trung bình hoặc chi tiết lớn mà tốc độ ít quan trọng, dập chuyển có thể phù hợp hơn.
Độ phức tạp và Chất lượng chi tiết
Dập chuyển tiếp cho phép kéo sâu hơn, hình dạng phức tạp hơn và tạo hình nặng hơn vì chi tiết không bị giới hạn bởi dải vật liệu. Nó cũng cho phép thực hiện các thao tác từ nhiều hướng (ví dụ: đục lỗ bên, uốn mép). Dập tiến bộ bị giới hạn bởi chiều rộng và độ dày của dải, cũng như yêu cầu duy trì tính liên tục của dải. Tuy nhiên, đối với các chi tiết nhỏ phức tạp với dung sai chặt chẽ, dập tiến bộ vượt trội nhờ khả năng định vị chính xác.
Tận dụng vật liệu
Dập tiến bộ thường đạt được hiệu suất sử dụng vật liệu cao hơn (ít phế liệu hơn) bằng cách bố trí các chi tiết gần nhau trên dải. Dập chuyển tiếp thường bắt đầu với một phôi vuông hoặc phôi có hình dạng được cắt sẵn, có thể tạo ra nhiều phế liệu hơn. Tuy nhiên, nếu chi tiết yêu cầu tạo hình đáng kể, phế liệu từ dập tiến bộ có thể tăng lên do cần thêm vật liệu xung quanh các chỗ uốn.
Cân nhắc Chi phí
Đối với khối lượng sản xuất thấp đến trung bình, dập chuyển tiếp có thể kinh tế hơn vì khuôn riêng lẻ rẻ hơn để chế tạo và sửa đổi. Đối với khối lượng lớn, thời gian chu kỳ nhanh hơn của dập tiến bộ bù đắp cho chi phí khuôn cao hơn. Ngoài ra, dập tiến bộ yêu cầu ít diện tích sàn và nhân công hơn vì các thao tác được tích hợp trong một máy ép.
Khi nào nên chọn Dập tiến bộ
Sản xuất khối lượng lớn (hàng triệu chi tiết mỗi năm)
Chi tiết cỡ vừa và nhỏ (ví dụ: đầu nối, đầu cắm)
Hình dạng đơn giản đến trung bình với cấp phôi dải ổn định
Dung sai chặt chẽ và độ lặp lại là yếu tố quan trọng
Cần ít công đoạn gia công thứ cấp
Khi nào nên chọn Dập chuyển tiếp
Chi tiết lớn (ví dụ: tấm thân xe ô tô, vỏ thiết bị gia dụng)
Kéo sâu hoặc hình dạng phức tạp yêu cầu nhiều hướng tạo hình
Chạy sản lượng trung bình (hàng trăm nghìn) hoặc thay đổi thiết kế thường xuyên
Chi tiết làm từ vật liệu dày hơn hoặc cường lực cao
Tích hợp lắp ráp hoặc hàn trong dây chuyền
Đề xuất
Đối với hầu hết các nhà sản xuất linh kiện dập kim loại như tản nhiệt, lò xo và miếng tiếp xúc, dập liên tục là phương pháp được ưa chuộng nhờ tốc độ và hiệu quả. Tuy nhiên, đối với các linh kiện lớn hơn hoặc phức tạp hơn, dập chuyển tiếp mang lại khả năng tạo hình cần thiết. Tại cơ sở của chúng tôi, chúng tôi chuyên về cả hai công nghệ. Chúng tôi khuyên bạn nên đánh giá kích thước, độ phức tạp, khối lượng và vật liệu của linh kiện trước khi quyết định. Hãy liên hệ với đội ngũ kỹ thuật của chúng tôi để được nghiên cứu khả thi miễn phí và phân tích chi phí phù hợp với dự án của bạn.
Kết luận
Dập liên tục và dập chuyển tiếp đều là các quy trình tạo hình kim loại quan trọng, mỗi quy trình có những ưu điểm riêng biệt. Dập liên tục dẫn đầu về tốc độ và hiệu quả vật liệu cho các linh kiện nhỏ, khối lượng lớn, trong khi dập chuyển tiếp vượt trội về tính linh hoạt và độ sâu tạo hình cho các linh kiện lớn, phức tạp. Bằng cách hiểu rõ sự khác biệt của chúng, bạn có thể tối ưu hóa chiến lược sản xuất và đạt được sự cân bằng tốt nhất về chất lượng, chi phí và thời gian giao hàng.
