Sản xuất lò xo dập: Quy trình, Vật liệu và Mẹo

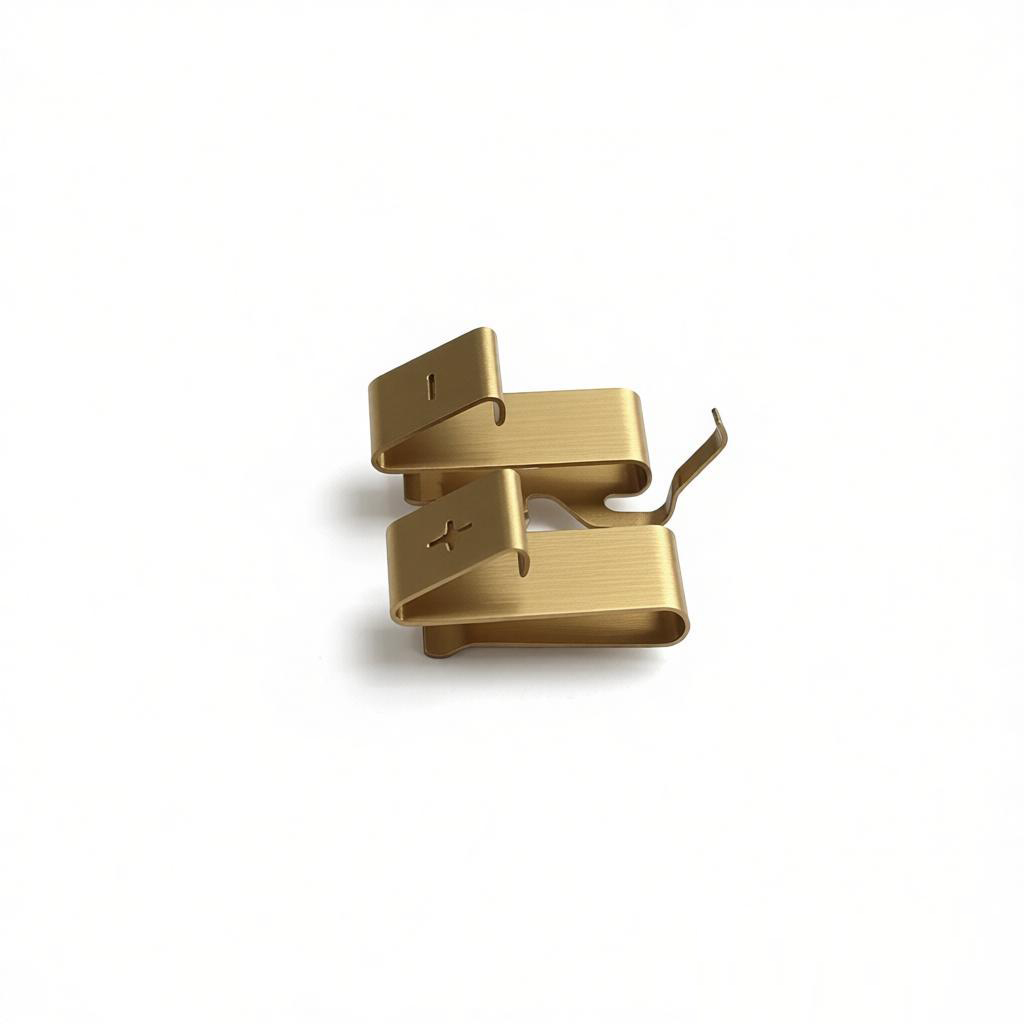

Giới thiệu
Sản xuất lò xo dập là một quy trình chuyên biệt kết hợp giữa dập kim loại chính xác và kỹ thuật chế tạo lò xo. Lò xo được sản xuất bằng phương pháp dập được sử dụng rộng rãi trong các ứng dụng ô tô, điện tử và công nghiệp nhờ tính hiệu quả về chi phí, khả năng lặp lại và tạo ra các hình dạng phức tạp. Hướng dẫn này bao gồm quy trình, vật liệu, mẹo thiết kế và các thách thức phổ biến để giúp bạn làm chủ quy trình sản xuất lò xo dập.
Sản xuất lò xo dập là gì?
Sản xuất lò xo dập liên quan đến việc tạo ra lò xo bằng cách đưa một dải kim loại qua khuôn dập tiến. Khuôn thực hiện một loạt các thao tác—cắt phôi, tạo hình, uốn, và đôi khi là dập nổi—để tạo ra hình dạng lò xo cuối cùng. Không giống như lò xo dây truyền thống, lò xo dập được làm từ kim loại tấm và có thể bao gồm các tính năng như lỗ gá, tai hoặc các đoạn uốn trong một chi tiết duy nhất. Phương pháp này lý tưởng cho sản xuất khối lượng lớn và đảm bảo chất lượng đồng nhất.
Vật liệu chính dùng trong lò xo dập
Việc chọn đúng vật liệu là rất quan trọng đối với hiệu suất, tuổi thọ mỏi và chi phí của lò xo. Dưới đây là các vật liệu phổ biến và tính chất của chúng.
| Vật liệu | Tính chất chính | Ứng dụng phổ biến |
|---|---|---|
| Thép lò xo (ví dụ: 1075, 1095) | Độ bền chảy cao, khả năng chống mỏi tốt, chi phí thấp | Kẹp ô tô, lò xo lá, lò xo nhỏ |
| Thép không gỉ (ví dụ: 301, 304, 17-7 PH) | Chống ăn mòn, khả năng tạo hình tốt, độ bền vừa phải | Thiết bị y tế, thiết bị thực phẩm, sử dụng ngoài trời |
| Đồng Phốt pho (C51000, C52100) | Độ dẫn điện tuyệt vời, chống ăn mòn, ma sát thấp | Tiếp điểm điện, đầu nối, lò xo công tắc |
| Đồng Berili (C17200) | Độ bền rất cao, dẫn điện xuất sắc, không từ tính | Hàng không vũ trụ, quân sự, đầu nối độ tin cậy cao |
Mẹo chọn vật liệu
Xem xét môi trường vận hành (nhiệt độ, độ ẩm, hóa chất), lực và độ võng yêu cầu, cùng chi phí. Đối với ứng dụng chu kỳ cao, chọn vật liệu có tuổi thọ mỏi tốt như thép không gỉ hoặc đồng berili.
Quy trình dập từng bước
1. Chuẩn bị vật liệu & Cắt phôi
Các dải kim loại được tháo cuộn và đưa vào máy ép được trang bị khuôn cắt phôi. Khuôn cắt hình dạng bên ngoài của lò xo, thường bao gồm các lỗ định vị để căn chỉnh. Dung sai chặt chẽ, thường là ±0.05 mm. Bôi trơn được áp dụng để giảm mài mòn khuôn và chống kẹt.
2. Định hình & Uốn
Tại các trạm tiếp theo, dải vật liệu trải qua các công đoạn định hình: uốn, dập nổi và kéo để tạo ra các cánh lò xo, vòng lặp hoặc các chi tiết góc cạnh. Khuôn dập tiến bộ thực hiện các bước này theo trình tự. Đối với các hình dạng phức tạp, có thể cần các công đoạn phụ như xử lý nhiệt.
3. Xử lý nhiệt (Giảm ứng suất)
Một số vật liệu, đặc biệt là thép lò xo, cần giảm ứng suất sau khi định hình để loại bỏ ứng suất bên trong và cải thiện độ đàn hồi. Việc này được thực hiện trong lò khí quyển kiểm soát ở nhiệt độ 250–450°C trong 15–60 phút. Quá nhiệt có thể gây ra hiện tượng thoát cacbon và giảm lực lò xo.
4. Hoàn thiện & Xử lý bề mặt
Các chi tiết được làm sạch để loại bỏ dầu mỡ bôi trơn. Các xử lý bề mặt bổ sung bao gồm thụ động hóa cho thép không gỉ, phốt phát hóa để chống ăn mòn, hoặc mạ niken để dẫn điện. Kiểm tra bằng máy so sánh quang học hoặc máy đo tọa độ (CMM) đảm bảo độ chính xác về kích thước.
Các yếu tố thiết kế cho lò xo dập
Độ dày vật liệu:
Ảnh hưởng đến lực và độ linh hoạt. Vật liệu dày hơn tạo ra lực lớn hơn nhưng yêu cầu bán kính uốn lớn hơn.Bán kính uốn:
Các góc uốn sắc tạo ra tập trung ứng suất. Sử dụng bán kính tối thiểu từ 1–2 lần độ dày vật liệu.Hướng thớ:
Uốn ngang thớ giảm nứt. Đảm bảo hướng chi tiết phù hợp với hướng cán của dải.Góc thoát khuôn:
Bao gồm góc thoát 1–3 độ để dễ dàng thoát khỏi khuôn.Dự đoán độ cứng lò xo:
Sử dụng phân tích phần tử hữu hạn (FEA) để dự đoán hằng số lò xo và đảm bảo đáp ứng yêu cầu.
Các khuyết tật thường gặp và cách tránh
Hiện tượng đàn hồi ngược:
Phục hồi đàn hồi sau khi tạo hình. Bù đắp bằng cách uốn quá mức hoặc sử dụng các thao tác dập nổi.Vết nứt:
Gây ra bởi các góc uốn nhọn hoặc vật liệu không phù hợp. Tăng bán kính uốn hoặc ủ vật liệu.Biến thể kích thước:
Mòn dụng cụ hoặc độ dày dải không đồng đều. Thực hiện bảo trì khuôn thường xuyên và sử dụng phôi chính xác.Gờ xước:
Hình thành trong quá trình cắt phôi nếu khe hở khuôn quá lớn. Giảm khe hở hoặc thêm bước loại bỏ gờ thứ cấp.Biến dạng trong quá trình xử lý nhiệt:
Gia nhiệt hoặc làm nguội không kiểm soát. Sử dụng đồ gá để giữ hình dạng và kiểm soát tốc độ tăng nhiệt.
Mẹo thực tế để có lò xo dập chất lượng cao
Tối ưu hóa thiết kế khuôn:
Sử dụng khuôn tiến bộ với các trạm riêng biệt cho từng thao tác để giảm thiểu xử lý và giảm khuyết tật.Chọn chất bôi trơn phù hợp:
Sử dụng chất bôi trơn có độ bền màng cao cho quá trình tạo hình sâu. Tránh dùng dầu có clo trên thép không gỉ để ngăn ngừa ăn mòn.Theo dõi độ mòn của dụng cụ:
Kiểm tra thường xuyên các cạnh của chày và khuôn. Dụng cụ cùn gây ra ba via và sai lệch kích thước.Kiểm soát cấp phôi:
Sử dụng hệ thống cấp phôi servo để đảm bảo định vị chính xác và giảm phế liệu.Tiến hành kiểm tra trong quá trình sản xuất:
Áp dụng kiểm soát quy trình thống kê (SPC) cho các kích thước quan trọng như chiều cao lò xo và lực.Hợp tác với Nhà sản xuất có Kinh nghiệm:
Đối với các đơn hàng phức tạp hoặc khối lượng lớn, hãy làm việc với chuyên gia dập hiểu rõ về động lực học lò xo và hành vi vật liệu.
Ứng dụng của Lò xo Dập
Lò xo dập xuất hiện trong vô số sản phẩm: đầu nối snap-fit trong thiết bị điện tử, lò xo hồi vị trong công tắc, lò xo xoắn trong ghế ô tô và lò xo tiếp xúc trong đầu nối pin. Chi phí thấp và độ chính xác cao khiến chúng không thể thiếu trong sản xuất hàng loạt.
Kết luận
Sản xuất lò xo dập là sự kết hợp giữa khoa học vật liệu, thiết kế khuôn dập và kiểm soát quy trình. Bằng cách hiểu rõ vật liệu, tuân theo quy trình dập chắc chắn và áp dụng các mẹo thiết kế và sản xuất thực tế, bạn có thể đạt được các lò xo dập đáng tin cậy, hiệu suất cao. Dù bạn đang thiết kế sản phẩm mới hay tối ưu hóa sản xuất hiện tại, những hiểu biết này sẽ giúp bạn sản xuất các lò xo dập nhất quán và bền bỉ. Để có giải pháp lò xo dập tùy chỉnh, hãy liên hệ với chúng tôi để thảo luận về dự án của bạn.
