Dung Sai Dập Chính Xác: Hướng Dẫn Toàn Diện
Trong thế giới dập kim loại, độ chính xác là yếu tố tối quan trọng. Dù bạn đang sản xuất linh kiện cho ngành ô tô, hàng không vũ trụ, điện tử hay thiết bị y tế, việc hiểu và kiểm soát dung sai là rất quan trọng để đảm bảo chức năng của chi tiết, độ khớp lắp ráp và hiệu quả chi phí. Hướng dẫn toàn diện này đi sâu vào các chi tiết phức tạp của dung sai dập chính xác, cung cấp những hiểu biết thực tế và phương pháp tốt nhất để giúp bạn đạt được kết quả nhất quán, chất lượng cao.

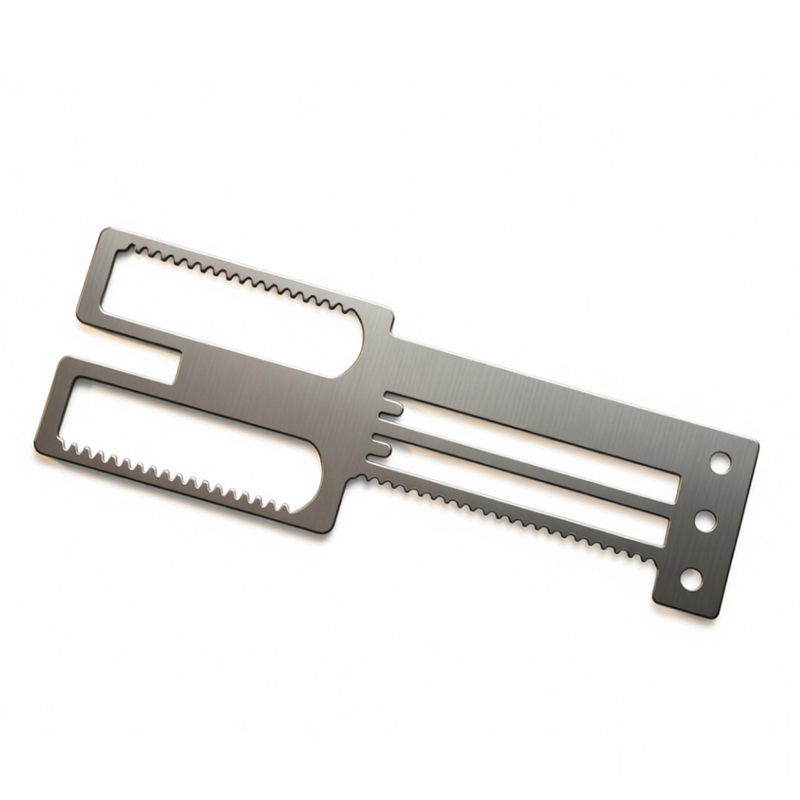

Dung Sai Dập Chính Xác Là Gì?
Dung sai dập chính xác đề cập đến giới hạn cho phép của sự biến đổi về kích thước, hình dạng và độ hoàn thiện bề mặt của chi tiết dập. Chúng xác định phạm vi chấp nhận được mà trong đó một chi tiết phải được sản xuất để hoạt động chính xác. Dung sai được chỉ định trên bản vẽ kỹ thuật và rất quan trọng để đảm bảo các chi tiết lắp khớp liền mạch, hoạt động như thiết kế và đáp ứng các tiêu chuẩn chất lượng.
Tại Sao Dung Sai Lại Quan Trọng Trong Dập Kim Loại
Dung sai chính xác là nền tảng của sản xuất đáng tin cậy. Dưới đây là lý do tại sao chúng quan trọng:
Khả Năng Thay Thế:
Các chi tiết từ các đợt sản xuất khác nhau phải lắp khớp với nhau mà không cần sửa đổi.Chất Lượng và Hiệu Suất:
Dung sai chặt chẽ đảm bảo các linh kiện đáp ứng thông số kỹ thuật thiết kế, dẫn đến hiệu suất sản phẩm tốt hơn.Kiểm Soát Chi Phí:
Dung sai quá chặt làm tăng chi phí sản xuất do chu kỳ chậm hơn, kiểm tra bổ sung và tỷ lệ phế phẩm cao hơn. Cân bằng dung sai tối ưu giúp tiết kiệm chi phí.Sự hài lòng của khách hàng:
Đáp ứng yêu cầu dung sai xây dựng lòng tin và giảm trả hàng hoặc làm lại.
Các loại dung sai phổ biến trong dập
Dung sai kích thước
Các dung sai này kiểm soát kích thước tuyến tính như chiều dài, chiều rộng, đường kính lỗ và độ dày. Chúng thường được biểu thị dưới dạng giá trị ± (ví dụ: 25.0 ± 0.1 mm). Trong dập chính xác, dung sai kích thước có thể dao động từ tiêu chuẩn (±0.1 mm) đến siêu chặt (±0.01 mm) tùy thuộc vào ứng dụng.
Dung sai hình học (GD&T)
Dung sai kích thước và hình học (GD&T) xác định hình dạng, hướng và độ đảo. Các ký hiệu phổ biến bao gồm độ phẳng, độ song song, độ vuông góc và độ đồng tâm. Ví dụ, một giá đỡ dập có thể yêu cầu dung sai độ phẳng 0,05 mm để đảm bảo độ kín khít với bề mặt ghép nối.
Dung sai bề mặt hoàn thiện
Độ nhám bề mặt, đo bằng Ra (μm), rất quan trọng đối với các chi tiết trượt lên nhau hoặc yêu cầu tính thẩm mỹ nhất định. Dập có thể đạt được độ hoàn thiện từ 0,8 μm (mịn) đến 3,2 μm (thô). Bôi trơn, tình trạng khuôn và độ cứng của vật liệu ảnh hưởng đến độ hoàn thiện bề mặt.
Dung sai góc
Góc uốn trong các chi tiết dập phải được giữ trong dung sai góc, thường là ±1 hoặc chặt hơn. Điều này rất quan trọng đối với các chi tiết lồng ghép hoặc yêu cầu góc nhất quán để lắp ráp.
Các yếu tố ảnh hưởng đến dung sai dập
Đặc tính vật liệu
Loại vật liệu, độ dày, độ cứng và hướng thớ ảnh hưởng đến độ đàn hồi và khả năng tạo hình. Ví dụ, thép cường độ cao có độ đàn hồi lớn hơn, đòi hỏi phải bù trừ trong thiết kế khuôn.
Chất lượng và độ mòn của dụng cụ
Khuôn dập chính xác với thép tôi cứng, khe hở phù hợp và bảo trì thường xuyên tạo ra các chi tiết đồng nhất. Chày hoặc cối mòn gây ra ba via, sai lệch kích thước và dung sai hình học kém.
Khả năng và Tốc độ Máy ép
Lực ép, độ cứng, tốc độ và độ song song của trượt ảnh hưởng đến độ chính xác của chi tiết. Máy ép tốc độ cao có thể gây rung động, làm giảm khả năng đạt dung sai.
Bôi trơn và Làm mát
Bôi trơn hợp lý giảm ma sát, nhiệt và mài mòn, giúp duy trì dung sai. Làm mát không hiệu quả có thể dẫn đến giãn nở nhiệt và thay đổi kích thước.
Hình dạng và Độ phức tạp của Chi tiết
Các góc nhọn, độ sâu kéo lớn và bán kính hẹp khó kiểm soát hơn. Các hình dạng đơn giản với bán kính rộng dễ đạt được dung sai chặt chẽ hơn.
Tiêu chuẩn ngành cho dung sai dập
Các tiêu chuẩn phổ biến bao gồm ISO 2768 (dung sai chung), DIN 6930 (dành cho dập), JIS B 0411 và ANSI Y14.5 (GD&T). Luôn tham chiếu tiêu chuẩn liên quan khi chỉ định dung sai. Đối với các chi tiết chính xác, hãy xem xét các cấp IT (ví dụ: IT7 đến IT10) từ ISO 286 cho dung sai lỗ và trục.
Mẹo thực tế để đạt dung sai chặt chẽ
Thiết kế cho Sản xuất (DFM):
Thêm rãnh giảm ứng suất, tránh góc nhọn và sử dụng bán kính đồng nhất.Lựa chọn Vật liệu:
Chọn vật liệu có tính chất ổn định và độ đàn hồi ngược tối thiểu.Bảo trì Khuôn dập:
Thường xuyên kiểm tra khuôn dập để phát hiện mài mòn và sửa chữa kịp thời.Kiểm soát quy trình:
Giám sát các thông số máy ép (lực ép, tốc độ) và sử dụng SPC để phát hiện sai lệch sớm.Thiết kế khuôn dập tiến:
Đối với các chi tiết phức tạp, sử dụng khuôn dập tiến có lỗ dẫn hướng và trạm dập định hình để duy trì độ chính xác.Bôi trơn:
Sử dụng chất bôi trơn phù hợp và áp dụng một cách nhất quán.Kiểm tra:
Sử dụng CMM, máy so quang học và calip go/no-go để xác minh.
Cách chỉ định dung sai trên bản vẽ của bạn
Giao tiếp rõ ràng là điều cần thiết. Hãy làm theo các bước sau:
Chỉ rõ đơn vị (mm) và tiêu chuẩn tham chiếu (ví dụ: ISO 2768-m).
Sử dụng ký hiệu GD&T cho các đặc tính quan trọng.
Chỉ định cấp dung sai cho các nguyên công dập phôi, tạo hình và đột lỗ.
Cung cấp yêu cầu độ nhám bề mặt với giá trị Ra.
Bao gồm ghi chú về ba via và điều kiện cạnh.
Những thách thức phổ biến và giải pháp
| Thách thức | Giải pháp |
|---|---|
| Hình thành ba via | Sử dụng khuôn sắc, khe hở phù hợp (ví dụ: 5-10% độ dày vật liệu) và quy trình loại bỏ ba via. |
| Đàn hồi ngược | Uốn quá mức hoặc dập nén vật liệu; sử dụng chày có độ bền cao. |
| Độ lệch kích thước theo thời gian | Thực hiện SPC, bảo trì khuôn định kỳ và ổn định điều kiện ép. |
| Trầy xước bề mặt | Cải thiện bôi trơn, đánh bóng khuôn và sử dụng màng bảo vệ. |
| Vị trí lỗ không đồng đều | Sử dụng lỗ dẫn hướng, đảm bảo căn chỉnh khuôn và kiểm soát cấp phôi. |
Kết luận
Dung sai dập chính xác không chỉ là những con số trên bản vẽ; chúng là ngôn ngữ quan trọng xác định chất lượng, chức năng và chi phí. Bằng cách hiểu các loại dung sai, yếu tố ảnh hưởng và phương pháp tốt nhất, bạn có thể hợp tác hiệu quả với đối tác dập để sản xuất các chi tiết đáp ứng thông số kỹ thuật chính xác. Hãy nhớ cân bằng dung sai chặt chẽ với khả năng sản xuất để đạt kết quả tối ưu. Để có dịch vụ dập kim loại chuyên nghiệp đảm bảo độ chính xác nhất quán, hãy liên hệ với đội ngũ của chúng tôi ngay hôm nay.
