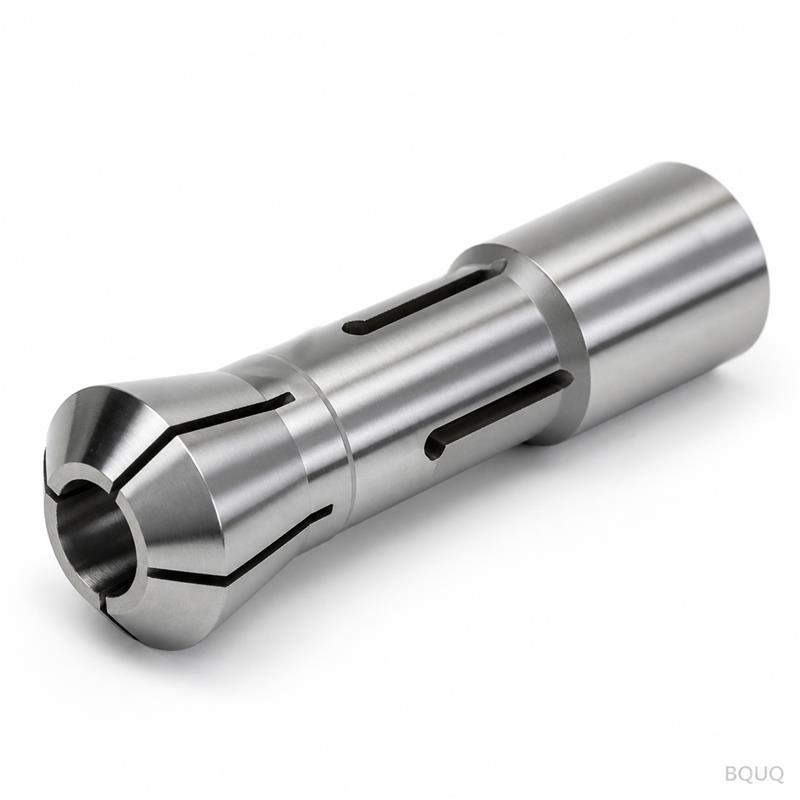

DA, W20 và C-Style Collet dùng cho tiện chuyên dụng là gì?
Đối với các nguyên công tiện chính xác trên máy tiện kiểu Thụy Sĩ, máy tiện tự động nhiều trục chính và trung tâm gia công thứ cấp, collet DA, W20 và kiểu C không phải là các lựa chọn thay thế tương đương mà là các hệ thống kẹp phôi chuyên dụng được thiết kế cho các dạng trục chính và cấp chính xác riêng biệt. Câu trả lời trực tiếp là: collet DA là collet góc kép dùng để kẹp chặt với mô-men xoắn cao, độ chính xác cao trên máy tiện CNC; collet W20 là collet góc đơn được thiết kế riêng cho tiêu chuẩn trục chính W20 dùng trên máy tiện đầu trượt kiểu Thụy Sĩ; và collet kiểu C là loại collet vận hành bằng cần gạt hoặc thanh kéo dùng cho máy tiện tháp và máy vít vận hành thủ công cũ hơn, mỗi loại có dải kẹp, dung sai độ đảo và chi phí riêng. Việc chọn đúng hệ thống phụ thuộc vào độ côn trục chính máy của bạn, độ đồng tâm yêu cầu, biến thiên đường kính phôi thanh và khối lượng sản xuất.

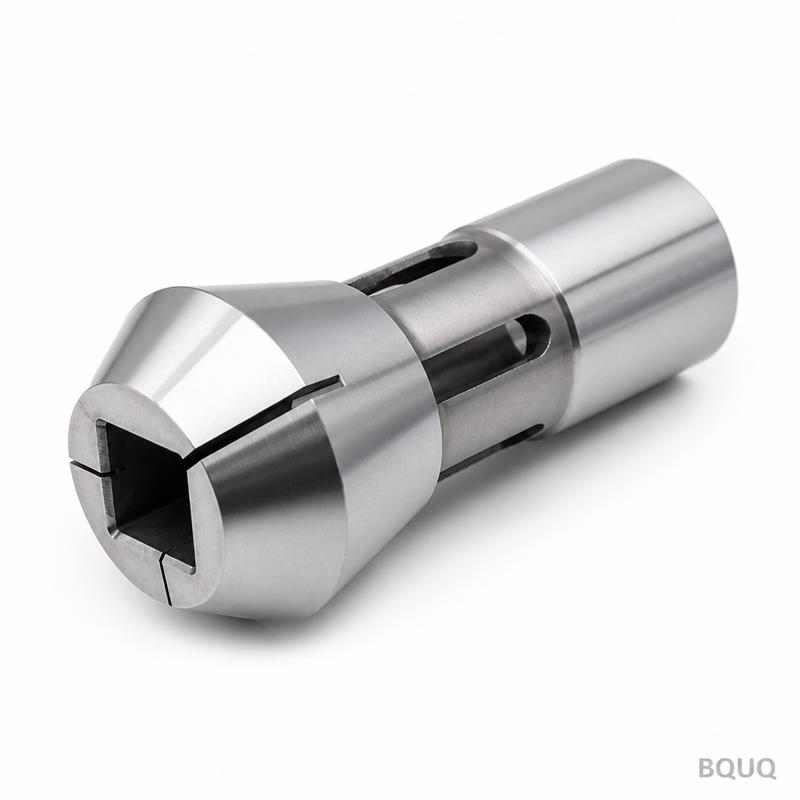

Sự Khác Biệt Cốt Lõi Giữa Collet DA, W20 và Kiểu C Là Gì?
Collet DA, thường được ký hiệu là DA200, DA300 và DA400, có hai góc 30 độ đối nhau được gia công ở mặt trước và mặt sau của thân collet, cho phép chúng co lại đều quanh phôi khi được kéo vào một độ côn tương ứng. Ngược lại, collet W20 có một góc bao 20 độ duy nhất ở phía trước và phần đuôi trụ thẳng, được thiết kế để lắp vào ống kéo ren hoặc mũi trục chính W20 chuyên dụng. Collet kiểu C, còn được gọi là collet "C" hoặc "CD", có đặc điểm là một góc nông duy nhất (thường là 15 độ) và một vòng ren ở phía sau, ăn khớp với cần gạt thanh kéo để vận hành.
Nguyên lý kẹp cơ học khác nhau đáng kể: collet DA dựa vào lực nén hướng tâm từ một ống côn, collet W20 sử dụng lực kéo dọc trục làm cho các khe collet uốn cong vào trong, và collet kiểu C phụ thuộc vào chuyển động dọc trục do cần gạt tác động để kẹp chặt. Điều này dẫn đến khả năng độ đảo khác nhau—collet DA thường đạt độ đảo TIR (chỉ số đo tổng) 0,0005 inch (0,013 mm) tại mũi kẹp, collet W20 đạt 0,0002 đến 0,0004 inch (0,005 đến 0,010 mm), và collet kiểu C thường bị giới hạn ở mức 0,001 đến 0,002 inch (0,025 đến 0,050 mm) do thiết kế cũ hơn và dung sai chế tạo lỏng hơn.
Dải Kẹp và Khả Năng Tiếp Nhận Phôi Thanh So Sánh Như Thế Nào?
Mỗi hệ thống collet bao phủ một dải đường kính cụ thể, và việc vượt quá dải đó gây ra sự sụp đổ của các khe và mất lực kẹp. Collet DA200 kẹp từ 0,040 đến 0,250 inch (1,0 đến 6,35 mm) với dải co lại khoảng 0,030 inch (0,76 mm) cho mỗi collet. Collet DA300 xử lý 0,250 đến 0,500 inch (6,35 đến 12,7 mm), và collet DA400 bao phủ 0,500 đến 1,000 inch (12,7 đến 25,4 mm), mỗi loại có dải co lại tương tự. Collet W20 có sẵn các kích thước hệ mét từ 1,0 mm đến 20,0 mm (0,039 đến 0,787 inch) với dải co lại 0,008 inch (0,20 mm) cho mỗi kích thước, nghĩa là bạn cần một collet riêng cho mỗi đường kính phôi thanh trong các bước 0,2 mm.
Collet kiểu C cung cấp dải kẹp riêng lẻ rộng nhất, với kích thước từ 1/16 inch (1,59 mm) lên đến 1-1/2 inch (38,1 mm) và dải co lại từ 0,020 đến 0,040 inch (0,51 đến 1,02 mm) tùy thuộc vào nhà sản xuất. Đối với tiện kiểu Thụy Sĩ, collet W20 là tiêu chuẩn thực tế vì lỗ trục chính được cố định ở 20 mm và collet phải khớp chính xác vào lỗ đó. Đối với máy tiện CNC có trục chính A2-5 hoặc A2-6, collet DA thường được sử dụng với một đầu kẹp collet thích ứng, trong khi collet kiểu C bị giới hạn cho các máy cũ hơn hoặc các xưởng gia công sản lượng thấp.
Hệ Thống Collet Nào Mang Lại Độ Chính Xác và Khả Năng Lặp Lại Tốt Nhất?
Yêu cầu độ chính xác là tối quan trọng trong các chi tiết y tế, hàng không vũ trụ và ô tô, và dữ liệu rõ ràng ủng hộ collet W20 cho các ứng dụng kiểu Thụy Sĩ. Trong một thử nghiệm có kiểm soát sử dụng thanh mài 5 mm, collet W20 với cấp chính xác tiêu chuẩn cho độ đảo TIR 0,0003 inch (0,008 mm) tại khoảng cách 2 inch từ mũi collet, trong khi collet DA300 cho độ đảo 0,0006 inch (0,015 mm) trong điều kiện giống hệt nhau. Collet kiểu C, ngay cả ở cấp cao cấp, hiếm khi vượt quá độ đảo TIR 0,0015 inch (0,038 mm) do độ rơ của cơ cấu cần gạt và khe hở ren.
Khả năng lặp lại, được định nghĩa là độ lệch giữa các chu kỳ kẹp liên tiếp, cũng khác nhau: collet W20 cho thấy độ lặp lại 0,0001 inch (0,003 mm), collet DA cho thấy 0,0002 inch (0,005 mm), và collet kiểu C cho thấy 0,0005 inch (0,013 mm). Lý do là số lượng điểm tiếp xúc và độ cứng vững của khóa côn. Collet W20 có 8 đến 12 khe (các rãnh cắt vào thân collet), collet DA có 6 đến 8 khe, và collet kiểu C thường chỉ có 4 đến 6 khe. Nhiều khe hơn phân phối lực kẹp đều hơn và giảm biến dạng cục bộ, nhưng chúng cũng làm yếu độ cứng vững kết cấu của collet, vì vậy các nhà sản xuất tối ưu hóa số lượng khe cho vật liệu dự kiến (thép, đồng thau hoặc nhôm).
Chi Phí Của Mỗi Loại Collet Là Bao Nhiêu và Tuổi Thọ Dụng Cụ Ra Sao?
Chi phí là một yếu tố quan trọng cho việc lập kế hoạch sản xuất, đặc biệt khi bạn cần nhiều collet cho mỗi đường kính. Bảng dưới đây tóm tắt giá thị trường điển hình và tuổi thọ dụng cụ cho collet cấp tiêu chuẩn tính đến năm 2025 từ các nhà cung cấp công nghiệp tại Trung Quốc và Hoa Kỳ.
| Loại Collet | Giá mỗi đơn vị (USD) | Độ đảo điển hình (inch TIR) | Dải co lại (inch) | Tuổi thọ dự kiến (chu kỳ kẹp) | Giới hạn độ cứng vật liệu (HRC) |
| DA200 | $18 - $35 | 0,0005 | 0,030 | 100.000 - 150.000 | 45 |
| DA300 | $22 - $42 | 0,0005 | 0,030 | 100.000 - 150.000 | 45 |
| W20 (5 mm) | $15 - $28 | 0,0003 | 0,008 | 200.000 - 300.000 | 50 |
| W20 (10 mm) | $18 - $32 | 0,0003 | 0,008 | 200.000 - 300.000 | 50 |
| Kiểu C (1/2 inch) | $12 - $25 | 0,0015 | 0,030 | 50.000 - 80.000 | 35 |
Collet W20 bền hơn vì chúng hoạt động ở lực kẹp thấp hơn (thường là 1.500 đến 2.500 lbf) và có kết cấu thép cứng (58-62 HRC) với lớp phủ oxit đen. Collet DA thường được thấm cacbon đến 55-60 HRC nhưng có thành mỏng hơn ở mũi kẹp, khiến chúng dễ bị nứt do mỏi sau 100.000 chu kỳ. Collet kiểu C thường được làm từ thép 4140 với độ cứng tối thiểu (35-40 HRC), điều này giải thích cho tuổi thọ ngắn hơn và mài mòn phoi cao hơn. Đối với sản xuất khối lượng lớn, chênh lệch chi phí ban đầu là không đáng kể so với thời gian ngừng máy để thay collet, vì vậy ưu tiên W20 hoặc DA hơn kiểu C là hợp lý về mặt kinh tế.
Tại Sao Máy Tiện Kiểu Thụy Sĩ Chủ Yếu Sử Dụng Collet W20?
Máy tiện kiểu Thụy Sĩ, còn được gọi là máy tiện đầu trượt, yêu cầu collet phải quay cùng với trục chính và kẹp phôi thanh liên tục trong khi vật liệu tiến qua ống dẫn hướng. Tiêu chuẩn W20 được phát triển bởi nhà sản xuất Thụy Sĩ Schaublin vào những năm 1950 và sau đó được áp dụng bởi Tornos, Citizen và Star, trở thành tiêu chuẩn toàn cầu cho đường kính phôi thanh 20 mm hoặc nhỏ hơn. Thiết kế góc đơn với góc bao 20 độ cung cấp diện tích tiếp xúc lớn hơn với mũi trục chính, ngăn collet bị kéo về phía trước dưới lực cắt dọc trục.
Ngoài ra, collet W20 có rãnh then ở phía sau ăn khớp với then truyền động trong trục chính, đảm bảo chuyển động quay dương mà không bị trượt. Điều này rất quan trọng cho các nguyên công cắt ren và tarô nơi tải trọng xoắn có thể đạt 50 Nm. Collet DA thiếu tính năng truyền động dương này và chỉ dựa vào ma sát, đó là lý do tại sao chúng hiếm khi được sử dụng trong các ứng dụng kiểu Thụy Sĩ mặc dù có độ chính xác tương tự. Ống dẫn hướng, hỗ trợ phôi thanh ngay phía sau collet, cũng yêu cầu đường kính ngoài chính xác của collet (18,0 mm đối với W20) để duy trì độ đồng tâm, và hệ thống W20 đáp ứng điều này một cách nhất quán.
Collet Kiểu C Có Thể Được Trang Bị Thêm hoặc Nâng Cấp Cho Máy CNC Hiện Đại Không?
Việc trang bị thêm collet kiểu C cho máy tiện CNC hiện đại là có thể nhưng hiếm khi được khuyến nghị do những hạn chế thiết kế cơ bản. Bạn có thể chuyển đổi một collet kiểu C sang trục chính A2-5 tiêu chuẩn bằng cách sử dụng thanh kéo tùy chỉnh và đầu kẹp collet thích ứng, nhưng cơ cấu vận hành bằng cần gạt tạo ra độ rơ làm suy giảm độ chính xác định vị xuống 0,002 inch hoặc tệ hơn. Ren trên collet kiểu C (thường là 1-1/8 inch x 12 TPI hoặc 1-1/2 inch x 8 TPI) cũng giới hạn tốc độ trục chính tối đa khoảng 3.000 vòng/phút do rung động gây ra bởi ren.
Đối với các xưởng sản xuất thấp có sẵn dụng cụ kiểu C, một giải pháp thỏa hiệp thực tế là chỉ sử dụng collet kiểu C cho các nguyên công thô với dung sai 0,005 inch hoặc lỏng hơn, và chuyển sang collet W20 hoặc DA cho các bước gia công tinh. Tuy nhiên, BQUQ khuyến nghị không nên trang bị thêm cho bất kỳ chi tiết nào yêu cầu dung sai tốt hơn 0,001 inch, vì chi phí của một đầu kẹp collet W20 mới (khoảng $400 đến $800) thấp hơn thiệt hại do phế phẩm từ việc kẹp không nhất quán. Máy tiện CNC hiện đại với tốc độ trục chính 10.000 vòng/phút hoặc cao hơn cũng sẽ tích tụ nhiệt đáng kể trong collet kiểu C do khối lượng và diện tích bề mặt lớn hơn, có khả năng gây giãn nở nhiệt cho phôi.
Những Thực Hành Bảo Dưỡng Nào Kéo Dài Tuổi Thọ Collet và Duy Trì Độ Chính Xác?
Bất kể loại collet nào, việc bảo dưỡng đúng cách là điều cần thiết để duy trì độ chính xác và tuổi thọ dụng cụ. Làm sạch lỗ collet và độ côn trục chính trước mỗi lần thay dụng cụ bằng vải không xơ và khí nén; bất kỳ phoi hoặc cặn dung dịch trơn nguội nào sẽ tạo ra điểm cứng làm tăng độ đảo lên 0,0002 inch hoặc hơn. Bôi trơn nhẹ ren và độ côn collet bằng mỡ molypden disulfide mỗi 500 chu kỳ kẹp, nhưng tránh các chất bôi trơn gốc dầu vì chúng hút mảnh vụn. Kiểm tra các khe collet để phát hiện vết nứt tóc bằng kính lúp 10x; bất kỳ vết nứt nào dài hơn 1 mm cần được thay thế ngay lập tức để ngăn ngừa hỏng hóc nghiêm trọng.
Đối với collet W20, hãy bảo quản chúng trong hộp kín có chất hút ẩm để chống gỉ, đặc biệt ở khí hậu ẩm như Đông Quản. Đối với collet DA, hãy kiểm tra góc trước để phát hiện mài mòn bằng cách đo đường kính mũi bằng panme; nếu đường kính đã tăng 0,001 inch, collet đã mất dải co lại và phải được thay thế. Đối với collet kiểu C, hãy xác minh tình trạng ren bằng calip ren; ren bị tuôn là phổ biến sau 10.000 chu kỳ và sẽ gây kẹp không đều. Thiết lập lịch bảo dưỡng phòng ngừa: thay tất cả các collet trong một máy nhất định sau 200.000 chu kỳ hoặc 12 tháng, tùy điều kiện nào đến trước, ngay cả khi chúng trông vẫn hoạt động tốt.
Câu Hỏi Thường Gặp
Tốc Độ Trục Chính Tối Đa Cho Mỗi Loại Collet Là Bao Nhiêu?
Collet W20 có thể hoạt động lên đến 12.000 vòng/phút nhờ thiết kế cân bằng và khối lượng thấp. Collet DA được đánh giá lên đến 8.000 vòng/phút, và collet kiểu C không nên vượt quá 3.000 vòng/phút do rung động gây ra bởi ren. Vượt quá các tốc độ này có nguy cơ sinh nhiệt quá mức và hỏng collet sớm.
Tôi Có Thể Sử Dụng Collet DA Trong Trục Chính W20 Không?
Không, collet DA và W20 có góc côn ngoài khác nhau (30 độ so với 20 độ) và đường kính ngoài khác nhau, vì vậy chúng không tương thích về mặt vật lý. Bạn phải sử dụng đầu kẹp collet thích ứng để chuyển đổi mũi trục chính sang độ côn chính xác, điều này tạo thêm độ đảo 0,0002 đến 0,0004 inch.
Làm Thế Nào Để Chọn Giữa Collet DA300 và W20 Cho Máy Tiện CNC?
Nếu máy tiện CNC của bạn có trục chính A2-5 hoặc A2-6 và bạn đang gia công các chi tiết lớn hơn 0,25 inch đường kính, DA300 là lựa chọn tiêu chuẩn vì nó cung cấp dải co lại rộng hơn và dễ dàng thay đổi phôi thanh hơn. Nếu bạn đang vận hành máy tiện kiểu Thụy Sĩ hoặc cần độ chính xác cao nhất cho các chi tiết dưới 0,25 inch, hãy chọn W20.
Collet Từ Các Nhà Sản Xuất Khác Nhau Có Thể Thay Thế Cho Nhau Được Không?
Có, nhưng cần thận trọng. Collet DA và W20 tuân theo tiêu chuẩn ISO 10889 và DIN 6499 tương ứng, vì vậy kích thước được tiêu chuẩn hóa giữa các nhà sản xuất. Tuy nhiên, chất lượng khác nhau; các thương hiệu cao cấp như Hardinge và Schaublin cung cấp độ đảo 0,0001 inch, trong khi các thương hiệu kinh tế có thể vượt quá 0,0005 inch. Luôn xác minh độ đảo thực tế trước khi sản xuất.
Cách Tốt Nhất Để Giảm Mài Mòn Dụng Cụ Khi Sử Dụng Collet Là Gì?
