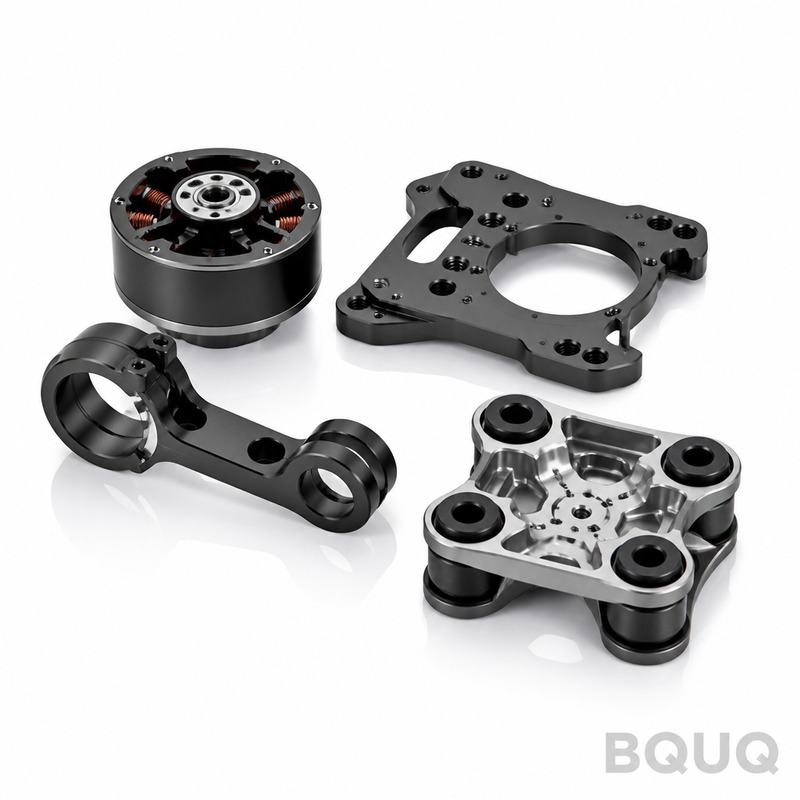

Ứng dụng robot yêu cầu độ chính xác gia công CNC ở mức nào?

Gia công CNC cho robot đòi hỏi dung sai từ ±0,005 mm đến ±0,025 mm đối với các bề mặt lắp ghép quan trọng, với hầu hết các bộ phận kết cấu được chỉ định ở mức ±0,05 mm. Mức độ chính xác này là bắt buộc vì độ lặp lại của cánh tay robot, thường được đánh giá ở mức ±0,02 mm, phụ thuộc trực tiếp vào độ chính xác hình học của các khớp, vỏ hộp số và giá đỡ cảm biến được gia công. Nếu không có các dung sai này, sai số vị trí sẽ cộng dồn qua từng trục, làm giảm độ chính xác tuyệt đối của cơ cấu chấp hành cuối.

Các Bộ Phận Gia Công CNC Quan Trọng Trong Hệ Thống Robot Là Gì?

Các bộ phận CNC khó gia công nhất trong robot là vỏ bộ truyền động sóng hài (harmonic drive), vỏ khớp và khung đế. Một cánh tay robot 6 trục điển hình chứa từ 12 đến 18 bộ phận bằng nhôm hoặc thép được gia công CNC ảnh hưởng trực tiếp đến hiệu suất động học. Ví dụ, trục vít mềm (flexspline) của bộ truyền động sóng hài, thường được gia công từ thép 40CrMo, yêu cầu dung sai độ dày thành là ±0,01 mm để duy trì tính nhất quán biến dạng đàn hồi. Các bộ phận quan trọng khác bao gồm: tấm lắp encoder (độ phẳng ≤ 0,01 mm), mặt bích truyền động (độ đồng tâm ≤ 0,02 mm), và thanh liên kết cẳng tay (độ song song ≤ 0,03 mm trên chiều dài 500 mm). BQUQ sản xuất các bộ phận này bằng trung tâm gia công 5 trục đồng thời để giảm sai số gá đặt và đạt được sự nhất quán theo chuẩn định vị yêu cầu.

Việc Lựa Chọn Vật Liệu Ảnh Hưởng Đến Hiệu Suất Và Chi Phí Robot Như Thế Nào?

Việc lựa chọn vật liệu quyết định tỷ lệ độ cứng trên trọng lượng, ảnh hưởng trực tiếp đến tải trọng nâng và phản ứng động học của robot. Đối với robot pick-and-place tốc độ cao, nhôm 7075-T6 được ưa chuộng do có giới hạn chảy 503 MPa và mật độ 2,81 g/cm³, giúp giảm 40% trọng lượng so với thép trong khi vẫn duy trì độ cứng vững đầy đủ. Đối với cánh tay robot công nghiệp chịu tải nặng (tải trọng >100 kg), gang hoặc thép hợp kim 4140 được sử dụng cho đế và bệ đỡ để hấp thụ rung động; các vật liệu này có chi phí thấp hơn 30% mỗi kg so với nhôm nhưng đòi hỏi tốc độ gia công chậm hơn. Trong robot cộng tác (cobot), nơi khối lượng rất quan trọng cho va chạm an toàn, các tấm polymer gia cường sợi carbon được phay CNC với các miếng chèn nhôm cho các kết nối ren. BQUQ khuyến nghị nhôm 6061-T6 đã anot hóa cho các vòng lặp nguyên mẫu (giới hạn chảy 276 MPa) và 7075-T6 cho các đợt sản xuất khi tải trọng mỏi theo chu kỳ vượt quá 10⁶ chu kỳ.

Dung Sai Gia Công CNC Nào Có Thể Đạt Được Cho Các Khớp Robot?

Các khớp robot đòi hỏi dung sai chặt chẽ nhất trong gia công chính xác. Đối với mặt bích đầu ra của bộ giảm tốc RV tiêu chuẩn, chúng tôi đạt được độ đảo 0,008 mm theo chỉ số đọc tổng (TIR) so với lỗ ổ trục. Đường kính bệ đỡ ổ trục (thường là Ø62 mm H7) được gia công đến +0,030 mm / 0,000 mm, với độ nhám bề mặt Ra 0,4 μm để đảm bảo tải trước ổ trục thích hợp. Khớp nối then hoa cho động cơ servo được cắt với dung sai biên dạng 0,015 mm bằng phương pháp phay lăn CNC hoặc cắt dây EDM. Đối với trục quay, chúng tôi duy trì độ trụ 0,005 mm trên chiều dài 120 mm. Các giá trị này có thể đạt được trên máy 3 trục tiêu chuẩn với mâm cặp chính xác, nhưng BQUQ sử dụng máy đo CMM (máy đo tọa độ) để kiểm tra 100% các kích thước quan trọng nhằm đảm bảo sự phù hợp.

Tại Sao Ổn Định Nhiệt Lại Là Thách Thức Lớn Trong Gia Công Robot?

Hệ số giãn nở nhiệt (CTE) của nhôm (23,6 x 10⁻⁶ /°C) có nghĩa là một cánh tay kết cấu dài 300 mm sẽ giãn ra 0,007 mm cho mỗi 1°C tăng nhiệt độ. Trong quá trình gia công, nhiệt cắt có thể gây ra biến dạng nhiệt vượt quá dung sai yêu cầu. Ví dụ, phay thô một vỏ bằng 6061-T6 tạo ra nhiệt độ vùng cắt lên đến 400°C, gây ra sự giãn nở cục bộ dẫn đến sai số 0,02 mm sau khi nguội. Để giảm thiểu điều này, BQUQ sử dụng quy trình gia công hai giai đoạn: phay thô với tốc độ chạy dao giảm 15%, sau đó là giai đoạn ủ ứng suất trong 24 giờ, rồi mới thực hiện các đường cắt tinh với chiều sâu cắt nhỏ (0,2 mm). Phân xưởng được kiểm soát nhiệt độ ở mức 23°C ± 1°C, và chúng tôi sử dụng dung dịch trơn nguội áp suất cao (70 bar) để duy trì sự ổn định nhiệt độ của dụng cụ và phôi trong phạm vi 2°C so với nhiệt độ môi trường.

Chi Phí Dụng Cụ Gia Công CNC Cho Các Bộ Phận Robot Là Bao Nhiêu?

Chi phí dụng cụ cho các bộ phận robot dao động từ 800 USD cho một đồ gá 2 trục đơn giản đến 8.500 USD cho một thiết lập bàn xoay 5 trục phức tạp. Đối với một vỏ khớp điển hình, khoản đầu tư dụng cụ ban đầu bao gồm: bộ hàm mềm tùy chỉnh (350 USD), đồ gá khoan chuyên dụng (450 USD), và đồ gá chân không cho các phần thành mỏng (1.200 USD). Chi phí dụng cụ phân bổ cho mỗi bộ phận giảm đáng kể theo số lượng sản xuất. Ở mức 100 đơn vị, chi phí dụng cụ thêm 25 USD mỗi bộ phận; ở mức 5.000 đơn vị, nó giảm xuống dưới 1 USD mỗi bộ phận. Trong khi đó, chi phí gia công mỗi giờ cho máy 5 trục DMG MORI là 95 USD, so với 55 USD cho máy phay đứng 3 trục. BQUQ khuyên khách hàng rằng đối với sản xuất nguyên mẫu số lượng ít (dưới 50 bộ phận), việc sử dụng ê tô tiêu chuẩn và chu trình dò tìm giúp giảm 60% chi phí dụng cụ trong khi vẫn duy trì dung sai ±0,03 mm.

Thời Gian Giao Hàng Điển Hình Cho Các Bộ Phận CNC Robot Là Bao Lâu?

Thời gian giao hàng tiêu chuẩn cho các bộ phận robot gia công là 10 đến 15 ngày làm việc, với dịch vụ nhanh 5 ngày có sẵn với phụ phí 30%. Tiến độ được phân chia như sau: 1-2 ngày cho lập trình CAD/CAM, 3-5 ngày cho mua vật liệu, 4-6 ngày cho gia công, và 2-3 ngày cho hoàn thiện bề mặt và kiểm tra. Các bộ phận phức tạp yêu cầu EDM (gia công phóng điện) cho các rãnh then hoa bên trong sẽ thêm 3-4 ngày. Ví dụ, một vỏ bộ truyền động sóng hài với 12 lỗ khoan, 4 lỗ ren, và một lỗ ổ trục Ø80 mm cần 2,5 giờ thời gian CNC cho mỗi bộ phận. BQUQ duy trì vùng đệm công suất 15% cho các đơn hàng robot khẩn cấp, đảm bảo phản hồi trong 72 giờ cho các nguyên mẫu giao nhanh.

Bề Mặt Hoàn Thiện Ảnh Hưởng Đến Độ Bền Và Ma Sát Của Robot Như Thế Nào?

Bề mặt hoàn thiện ảnh hưởng trực tiếp đến khả năng chống mài mòn và hệ số ma sát trong các khớp chuyển động. Đối với các bề mặt tiếp xúc trượt, chẳng hạn như ray dẫn hướng tuyến tính và thanh piston, chúng tôi chỉ định Ra 0,2 μm hoặc tốt hơn, đạt được bằng mài hoặc tiện cứng. Bề mặt nhẵn Ra 0,4 μm trên cổ trục ổ trục giúp giảm 15% mô-men ma sát so với Ra 1,6 μm, giảm tải động cơ và sinh nhiệt. Đối với các bề mặt lắp ghép tĩnh, Ra 1,6 μm là đủ cho việc làm kín bằng gioăng kỵ khí. Anot hóa theo MIL-A-8625 Loại III (lớp phủ cứng, độ dày 50 μm) làm tăng độ cứng bề mặt lên 68 HRC và cải thiện khả năng chống mài mòn gấp 10 lần. BQUQ áp dụng anot hóa cứng cho cánh tay robot bằng nhôm, đồng thời cung cấp khả năng cách điện điện môi cho hệ thống dây điện bên trong.

Các Phương Pháp Kiểm Tra Chất Lượng Nào Đảm Bảo Độ Chính Xác Của Bộ Phận Robot?

Kiểm tra là một quy trình nhiều giai đoạn để xác minh các dung sai chặt chẽ được yêu cầu. Đầu tiên, dò tìm trong quá trình gia công bằng đầu dò cảm ứng Renishaw kiểm tra các lỗ quan trọng ngay sau khi gia công, hiệu chỉnh độ lệch theo thời gian thực. Thứ hai, kiểm tra CMM sau quá trình gia công sử dụng máy Zeiss Contura với độ không đảm bảo đo ±1,5 μm để xác minh tất cả các chuẩn định vị, vị trí và dung sai hình học. Đối với bề mặt hoàn thiện, máy đo độ nhám Mitutoyo SJ-410 đo Ra, Rz và Rmax. Cuối cùng, đối với các bộ phận yêu cầu độ đồng tâm cao, máy đo độ tròn Talyrond đo độ tròn đến 0,3 μm. BQUQ cung cấp báo cáo kiểm tra đầy đủ cho mỗi lô hàng, bao gồm biểu đồ kiểm soát quy trình thống kê (SPC) cho thấy giá trị Cpk trên 1,33 cho các đặc tính quan trọng. Chúng tôi khuyến nghị khách hàng chỉ định các kích thước quan trọng trên bản vẽ bằng GD&T (dung sai và kích thước hình học) theo tiêu chuẩn ASME Y14.5 để tránh sự mơ hồ.

CNC Có Thể Kết Hợp Với Các Quy Trình Khác Cho Khung Robot Không?

Có, sản xuất lai ghép là phổ biến cho các kết cấu robot hiệu quả về chi phí. Ví dụ, một đế robot có thể là tấm nhôm gia công CNC hàn với thanh tăng cứng bằng thép cắt laser, giảm 40% lãng phí vật liệu. Ngoài ra, các miếng chèn kim loại in 3D (DMLS) với các kênh làm mát bên trong phức tạp được gia công CNC trên các bề mặt làm kín của chúng để đạt được độ phẳng yêu cầu. Đối với sản xuất khối lượng lớn (trên 10.000 đơn vị/năm), đúc kết hợp với hoàn thiện CNC là tối ưu: một vỏ nhôm đúc có chi phí thấp hơn 40% mỗi phôi so với phôi thanh đặc, nhưng yêu cầu lượng dư gia công 0,5 mm trên tất cả các bề mặt quan trọng. 20 năm kinh nghiệm của BQUQ trong lĩnh vực dập kim loại và lò xo cũng cho phép chúng tôi cung cấp các bộ phận kẹp robot tích hợp, chẳng hạn như ngón kẹp bằng thép dập với các tấm tiếp xúc gia công CNC, giảm 25% chi phí lắp ráp.

Câu Hỏi Thường Gặp

Vật Liệu Tốt Nhất Cho Kết Cấu Cánh Tay Robot Là Gì?

Đối với hầu hết robot công nghiệp, nhôm 7075-T6 là sự cân bằng tốt nhất giữa độ bền, trọng lượng và khả năng gia công. Nó có giới hạn chảy 503 MPa và có thể được anot hóa cứng để chống mài mòn, mặc dù đắt hơn 25% so với 6061-T6. Sử dụng 6061-T6 cho các nắp đậy và giá đỡ không quan trọng để giảm chi phí.

Máy CNC Tiêu Chuẩn Có Thể Giữ Dung Sai Chặt Đến Mức Nào?

Máy CNC 3 trục tiêu chuẩn có thể giữ ±0,025 mm một cách đáng tin cậy cho các đặc tính chung. Đối với các đặc tính quan trọng yêu cầu ±0,005 mm, bạn cần môi trường được kiểm soát nhiệt độ, dụng cụ chất lượng cao và máy có bù nhiệt. BQUQ đạt được ±0,005 mm trên đường kính trục và lỗ ổ trục với quy trình kiểm soát cẩn thận.

Gia Công Bộ Phận Robot Có Cần Máy CNC 5 Trục Không?

Không phải lúc nào cũng vậy, nhưng gia công 5 trục được khuyến nghị cho các vỏ khớp phức tạp với các lỗ nghiêng và rãnh thoát dao. Nó giảm số lần gá đặt từ 4 xuống 1, cải thiện độ nhất quán chuẩn định vị lên đến 50%. Đối với các bộ phận phẳng đơn giản, máy 3 trục kinh tế hơn.

Chi Phí Điển Hình Cho Một Khớp Robot Gia Công CNC Là Bao Nhiêu?

Một vỏ khớp robot điển hình bằng nhôm 7075 có chi phí từ 85 đến 120 USD mỗi đơn vị cho số lượng 100. Điều này chưa bao gồm hoàn thiện bề mặt và khấu hao dụng cụ. Đối với các lô nhỏ 10 đơn vị, giá có thể tăng lên 250 USD mỗi đơn vị do chi phí thiết lập.

Một Bộ Phận Robot Bằng Nhôm Gia Công CNC Có Thể Bền Bao Lâu?

Với anot hóa cứng thích hợp (Loại III), một bộ phận robot bằng nhôm có thể tồn tại hơn 1 triệu chu kỳ mà không bị mài mòn đáng kể trong môi trường sạch. Tuổi thọ mỏi thường là 10⁷ chu kỳ ở mức ứng suất dưới 50% giới hạn chảy. Khuyến nghị kiểm tra thường xuyên các bề mặt ổ trục mỗi 5.000 giờ vận hành.

Bề Mặt Hoàn Thiện Nào Tốt Nhất Để Giảm Ma Sát Trong Các Khớp Robot?

Đối với cổ trục ổ trục và bề mặt trượt, hãy chỉ định Ra 0,2 μm hoặc mịn hơn, đạt được bằng mài hoặc đánh bóng. Bề mặt hoàn thiện này giảm hệ số ma sát lên đến 30% so với bề mặt gia công tiêu chuẩn Ra 1,6 μm. Đối với các bề mặt không tiếp xúc, Ra 3,2 μm là chấp nhận được.

Bạn Có Thể Gia Công Các Bộ Phận Từ Titan Cho Cơ Cấu Chấp Hành Cuối Của Robot Không?

Có, titan (Ti-6Al-4V) là lý tưởng cho các cơ cấu chấp hành cuối yêu cầu tỷ lệ độ bền trên trọng lượng cao và khả năng chống ăn mòn, mặc dù thời gian gia công lâu gấp 3 lần so với nhôm. Chi phí mỗi bộ phận thường cao hơn 5-8 lần do tốc độ chậm hơn và dụng cụ chuyên dụng. Chỉ sử dụng nó cho các ngón kẹp chịu ứng suất cao ho
