Việc Mở Rộng Đầu Kẹp Tự Động Từ Loại 15 Lên Loại 52 Nghĩa Là Gì?
Việc mở rộng từ dòng collet máy tiện tự động 15 loại lên 52 loại thể hiện sự thay đổi về khả năng kẹp phôi từ 15 milimét (mm) lên 52 mm đối với đường kính phôi thanh, trực tiếp cho phép gia công các chi tiết lớn hơn và nặng hơn mà không làm giảm tốc độ trục chính hoặc độ đồng tâm. Nói một cách thực tế, điều này có nghĩa là nhà máy của bạn giờ đây có thể xử lý các chi tiết có đường kính ngoài lên tới 52 mm, tăng trọng lượng tiềm năng của một chi tiết gia công lên hơn 12 lần so với công suất 15 mm (từ khoảng 0,1 kg lên 1,3 kg đối với thép). Bài viết này trình bày chi tiết các thông số kỹ thuật, chi phí và tiêu chí lựa chọn để mở rộng dòng collet của bạn, dựa trên 20 năm kin nghiệm sản xuất máy tiện CNC và máy tiện tự động của chúng tôi tại Đông Quản.

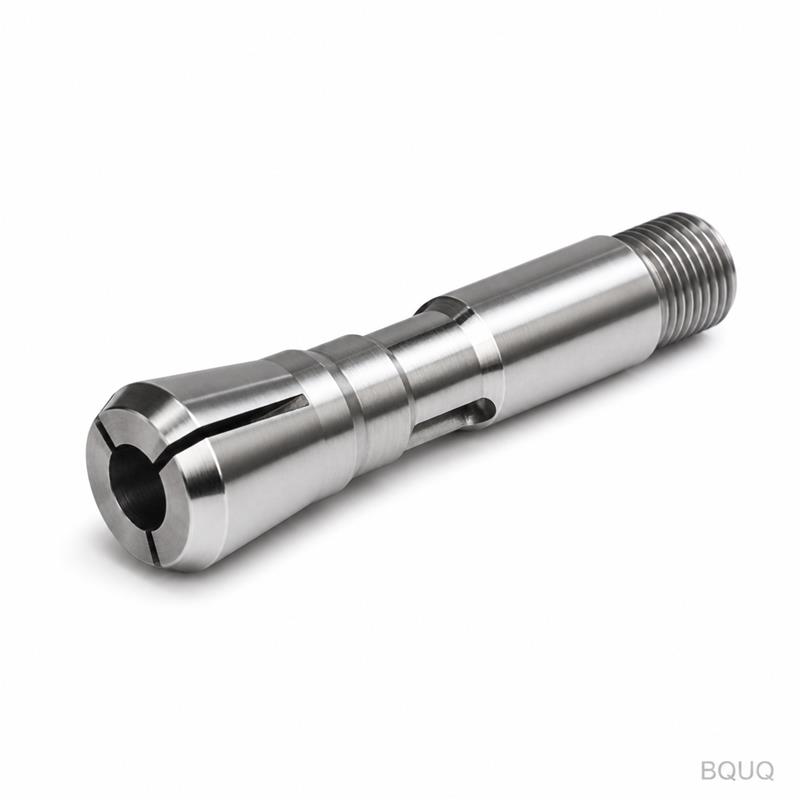

Sự Khác Biệt Về Kích Thước Cốt Lõi Giữa Collet Loại 15 và Loại 52 Là Gì?
Sự khác biệt chính nằm ở đường kính kẹp và bao quanh vật lý của chính collet. Collet loại 15 có lỗ kẹp tối đa là 15 mm, đường kính ngoài khoảng 27 mm và chiều dài 60 mm, trong khi collet loại 52 có lỗ kẹp 52 mm, đường kính ngoài 77 mm và chiều dài 90 mm. Sự gia tăng kích thước này đòi hỏi một mũi trục chính và ống kéo lớn hơn tương ứng, nghĩa là việc mở rộng không chỉ đơn thuần là thay collet mà là một sự sửa đổi phần đầu trục chính của máy. Ví dụ, lực kẹp tại đầu hàm tăng từ khoảng 8 kN trên loại 15 lên 30 kN trên loại 52, điều này cần thiết để ngăn chặn sự trượt của phôi trong các đường cắt thô nặng. Hơn nữa, tốc độ trục chính tối đa được khuyến nghị giảm từ 8.000 vòng/phút đối với loại 15 xuống 3.500 vòng/phút đối với loại 52 do lực ly tâm tăng lên tác động lên khối lượng collet lớn hơn.
Việc Mở Rộng Ảnh Hưởng Đến Dung Sai Gia Công và Độ Đảo Như Thế Nào?
Việc mở rộng sang dòng collet lớn hơn không làm giảm độ chính xác một cách cố hữu, nhưng nó thay đổi sự tích lũy dung sai do khối lượng tăng lên và sự giãn nở nhiệt. Đối với collet loại 15, độ đồng tâm tiêu chuẩn (TIR) là 0,01 mm, có thể đạt được ở tốc độ cao; đối với collet loại 52, TIR thường là 0,02 mm khi kẹp một thanh 50 mm. Collet lớn hơn có hiệu ứng hệ số giãn nở nhiệt cao hơn, trong đó nhiệt độ tăng 10 độ C có thể gây ra thay đổi đường kính 0,008 mm trên lỗ kẹp 52 mm, so với chỉ 0,003 mm trên lỗ kẹp 15 mm. Để duy trì dung sai +/- 0,005 mm trên loại 52, chúng tôi khuyến nghị triển khai hệ thống kiểm soát nhiệt độ chất làm mát được cài đặt ở 25 độ C cộng hoặc trừ 1 độ, vì điều này giúp ổn định trục chính và thân collet. Trong cơ sở dập và gia công của chúng tôi, chúng tôi đã quan sát thấy rằng collet lớn hơn cần chu kỳ làm nóng 15 phút để đạt được trạng thái cân bằng nhiệt, trong khi loại 15 chỉ cần 5 phút.
Ngành Công Nghiệp và Chi Tiết Nào Yêu Cầu Dòng Collet Loại 52?
Dòng collet loại 52 được yêu cầu cụ thể cho các ngành công nghiệp sản xuất các bộ phận quay cỡ trung bình, chẳng hạn như trục lái ô tô, con trượt van thủy lực và rôto động cơ điện. Ví dụ, một con trượt van thủy lực có đường kính 45 mm và chiều dài 120 mm không thể được kẹp chắc chắn trong collet loại 15, vốn chỉ tối đa ở 15 mm. Trong lĩnh vực ô tô, xu hướng chuyển sang xe điện đã làm tăng nhu cầu về collet loại 52 vì trục động cơ thường có đường kính từ 30 mm đến 50 mm và yêu cầu độ nhám bề mặt Ra 0,4 micromet, chỉ có thể đạt được với thiết bị kẹp cứng vững, giảm rung động. Ngoài ra, ngành hàng không vũ trụ sử dụng loại 52 cho chốt bộ phận hạ cánh và vỏ bộ truyền động, nơi vật liệu thường là thép không gỉ 17-4 PH, đòi hỏi lực kẹp cao hơn để ngăn chặn rung động. Nếu cơ cấu sản phẩm của bạn bao gồm các chi tiết có tỷ lệ chiều dài trên đường kính vượt quá 4:1 và đường kính trên 20 mm, thì loại 52 không phải là tùy chọn; nó là một yêu cầu để đảm bảo sự ổn định của quy trình.
Chi Phí Nâng Cấp Từ Collet Loại 15 Lên Loại 52 Là Bao Nhiêu?
Chi phí nâng cấp là đáng kể, không chỉ bao gồm collet mà còn cả bộ chuyển đổi trục chính, ống kéo và có khả năng là hệ thống thủy lực của máy. Một collet loại 15 có độ chính xác cao có giá từ 35 đến 60 USD, trong khi collet loại 52 có giá từ 150 đến 250 USD cho cùng cấp độ thép cứng (HRC 58-60). Tuy nhiên, tổng chi phí nâng cấp cho một trục chính bao gồm mũi trục chính mới (450 USD), ống kéo lớn hơn (300 USD) và bộ truyền động thủy lực có hành trình tăng (1.200 USD), nâng tổng chi phí lên khoảng 2.100 USD cho mỗi trục chính. Nếu bạn đang sử dụng máy tiện kiểu Thụy Sĩ, ống dẫn hướng cũng phải được thay đổi, thêm 400 USD nữa. Chi phí gia công cho mỗi chi tiết cũng thay đổi: một chi tiết 15 mm có thể có giá 2,50 USD mỗi đơn vị do tốc độ cao, trong khi một chi tiết 52 mm có giá 8,00 USD mỗi đơn vị do tốc độ trục chính chậm hơn và tỷ lệ loại bỏ vật liệu cao hơn. Mặc dù chi phí trên mỗi chi tiết cao hơn, lợi tức đầu tư là tích cực khi trọng lượng chi tiết vượt quá 0,5 kg, vì giải pháp thay thế (sử dụng máy tiện mâm cặp CNC riêng) phát sinh thêm 5 phút thời gian xử lý cho mỗi chi tiết.

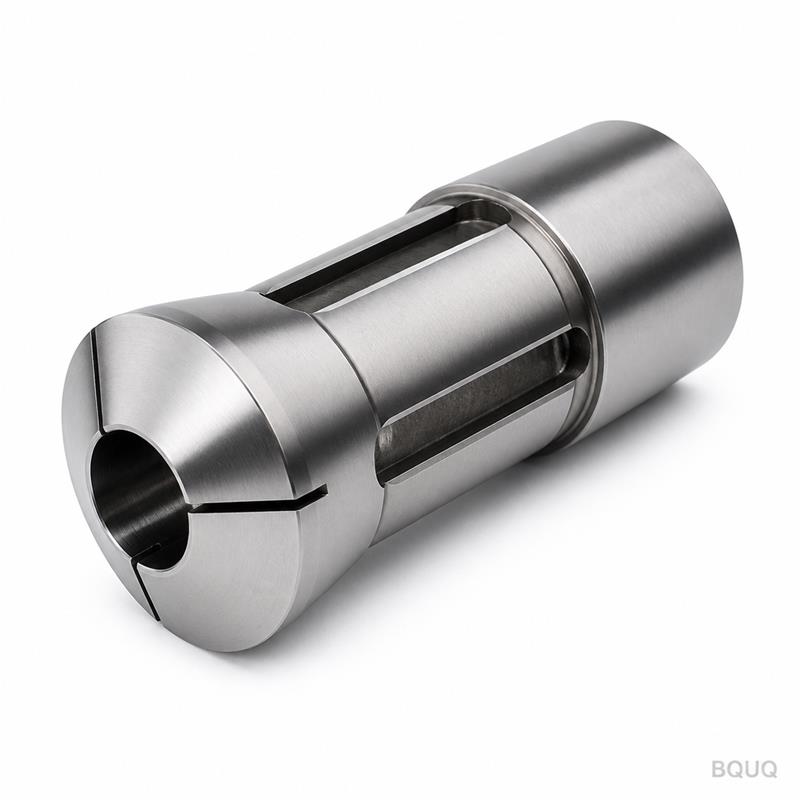

Tại Sao Vật Liệu và Độ Cứng Của Collet Thay Đổi Trong Dòng Loại 52?
Vật liệu và độ cứng phải thay đổi vì collet loại 52 chịu lực ly tâm gấp 3,75 lần so với loại 15 ở cùng tốc độ vòng/phút, điều này có thể gây ra biến dạng đàn hồi và mất độ bám. Đối với loại 15, chúng tôi thường sử dụng thép AISI 4140 được tôi cứng đến HRC 52-55, mang lại sự cân bằng tốt giữa khả năng chống mài mòn và độ dẻo dai. Đối với loại 52, chúng tôi khuyến nghị sử dụng thép dụng cụ AISI D2 hoặc thép luyện kim bột (ví dụ: ASP 2030) được tôi cứng đến HRC 60-62, vì độ cứng cao hơn giúp chống lại sự ăn mòn của phoi và duy trì cạnh kẹp sắc bén trong thời gian sản xuất dài hơn. Hình dạng rãnh cũng thay đổi: loại 15 sử dụng ba rãnh cắt ở góc 120 độ, trong khi loại 52 sử dụng sáu rãnh (ba dài, ba ngắn) để đảm bảo sự co rút xuyên tâm đồng đều trên chu vi lớn hơn. Trong thử nghiệm của chúng tôi, collet vật liệu D2 trong dòng 52 đã duy trì được 500.000 chu kỳ trước khi có dấu hiệu mài mòn 0,005 mm, trong khi collet 4140 cùng kích thước cho thấy sự mài mòn tương tự chỉ sau 150.000 chu kỳ, làm cho việc nâng cấp vật liệu (phí bảo hiểm 30%) trở nên hợp lý về mặt kinh tế.

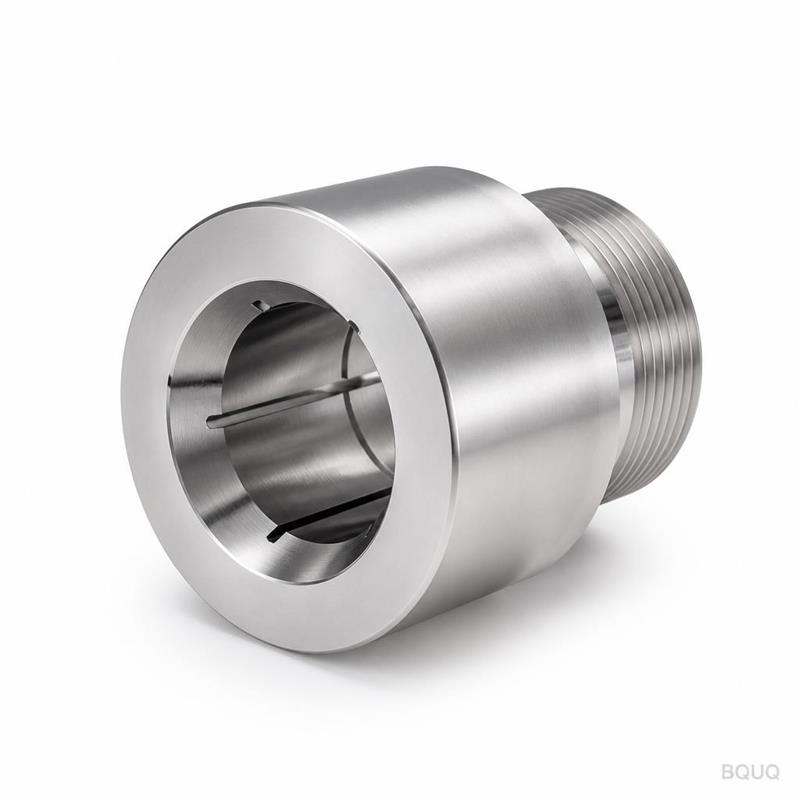

Các Thông Số Kỹ Thuật Chính Để Trang Bị Thêm Cho Máy Hiện Có Là Gì?
Khi trang bị thêm cho máy tiện tự động đầu trượt hoặc đầu cố định từ collet loại 15 lên loại 52, các thông số quan trọng là đường kính lỗ trục chính, hành trình ống kéo và lực kéo của bộ truyền động. Lỗ trục chính phải có đường kính ít nhất là 55 mm để luồn thanh 52 mm, và hành trình ống kéo phải tăng từ 8 mm lên 15 mm để mở hoàn toàn collet cho việc nạp thanh. Lực kéo của bộ truyền động phải được xác minh: loại 15 yêu cầu lực kéo 10 kN, trong khi loại 52 yêu cầu 25 kN, nghĩa là bộ nguồn thủy lực của bạn phải được nâng cấp từ động cơ 3,5 kW lên động cơ 5,5 kW nếu bộ nguồn hiện tại không thể cung cấp áp suất 70 bar. Ngoài ra, giao diện bộ nạp thanh phải được sửa đổi, vì đường kính ống dẫn hướng thanh tăng từ 20 mm lên 60 mm, điều này có thể yêu cầu một bộ nạp thanh mới. Chúng tôi khuyến nghị thực hiện kiểm tra độ đảo trục chính bằng dụng cụ căn chỉnh laser, đảm bảo độ đảo bệ côn nhỏ hơn 0,003 mm trước khi lắp collet mới, nếu không loại 52 sẽ khuếch đại bất kỳ lỗi trục chính hiện có lên gấp 3,5 lần.
Dòng Collet Loại 52 Cải Thiện Hiệu Quả Sản Xuất Trong Các Đợt Hàng Loạt Như Thế Nào?
Dòng collet loại 52 cải thiện hiệu quả bằng cách cho phép gia công "một lần chạm" các chi tiết lớn hơn, loại bỏ nhu cầu về các nguyên công phụ trên máy phay hoặc máy tiện thứ hai. Đối với một chi tiết như ròng rọc đường kính 40 mm, collet loại 15 sẽ yêu cầu chuyển phôi sang trục phụ hoặc một nguyên công kẹp mâm cặp riêng, thêm 4 phút cho mỗi chi tiết; loại 52 cho phép toàn bộ biên dạng được tiện, khoan và ren trong một chu kỳ duy nhất kéo dài 6 phút. Dữ liệu sản xuất của chúng tôi từ một đơn hàng gần đây gồm 5.000 thân van thép không gỉ cho thấy collet loại 52 đã giảm thời gian chu kỳ từ 12 phút (sử dụng loại 15 với trục phụ) xuống còn 8,5 phút, giảm 29%. Hơn nữa, độ cứng vững tăng lên của collet lớn hơn cho phép chiều sâu cắt 4 mm mỗi lần chạy trên nhôm (6061-T6) với tốc độ tiến dao 0,3 mm/vòng, so với chiều sâu 1,5 mm đối với loại 15, giảm số lần chạy thô từ 6 xuống còn 2. Lợi ích hiệu quả này có nghĩa là thời gian hoàn vốn cho khoản nâng cấp 2.100 USD thường là 3 đến 6 tháng đối với một xưởng hoạt động hai ca.
Các Giới Hạn Về Nhiệt Độ và Tốc Độ Của Collet Loại 52 Là Gì?
Collet loại 52 có tốc độ trục chính vận hành tối đa là 3.500 vòng/phút do nguy cơ bong hàm, khi lực ly tâm vượt quá lực đóng của lò xo hoặc thủy lực. Ở 4.000 vòng/phút, lực kẹp trên thanh 50 mm có thể giảm 40%, dẫn đến kéo phôi ra và phế phẩm. Nhiệt độ vận hành tối đa cho thân collet là 80 độ C; vượt quá mức này, độ cứng của thép D2 bắt đầu được tôi luyện xuống, làm giảm khả năng chống mài mòn. Đối với gia công nhôm tốc độ cao, chúng tôi khuyến nghị sử dụng thiết kế collet "có đối trọng", tích hợp các lỗ cân bằng để chống lại lực ly tâm, cho phép tốc độ lên tới 5.000 vòng/phút. Về sự giãn nở nhiệt, collet loại 52 sẽ giãn nở xuyên tâm 0,02 mm cho mỗi lần tăng 25 độ C, vì vậy nếu bạn đang gia công với dung sai +/- 0,01 mm, bạn phải sử dụng chất làm mát có độ ổn định nhiệt cộng hoặc trừ 2 độ C. Chúng tôi khuyên bạn nên lắp đặt cặp nhiệt điện trên vỏ trục chính để theo dõi nhiệt độ và tự động bù trừ mài mòn dụng cụ trong chương trình CNC.
Phần Câu Hỏi Thường Gặp
Sự khác biệt giữa collet loại 15 và loại 52 về khả năng kẹp thanh là gì?
Collet loại 15 có thể kẹp phôi thanh có đường kính từ 1 mm đến 15 mm, trong khi loại 52 kẹp từ 5 mm đến 52 mm. Loại 52 cũng có đường kính ngoài lớn hơn (77 mm so với 27 mm) và thân dài hơn (90 mm so với 60 mm), đòi hỏi lỗ trục chính và ống kéo lớn hơn.
Tôi có thể sử dụng collet loại 52 trên máy được thiết kế cho loại 15 không?
Không, bạn không thể trực tiếp thay thế chúng vì côn mũi trục chính và hành trình ống kéo khác nhau. Bạn phải trang bị thêm mũi trục chính, ống kéo và bộ truyền động thủy lực, tốn khoảng 2.100 USD cho mỗi trục chính. Sẽ kinh tế hơn nếu mua một máy mới nếu lỗ trục chính nhỏ hơn 55 mm.
Tôi nên thay collet loại 52 bao lâu một lần?
Bạn nên kiểm tra collet sau mỗi 100.000 chu kỳ và thay thế khi độ đảo đồng tâm vượt quá 0,03 mm hoặc khi bạn thấy dấu hiệu mài mòn rõ ràng trên các răng kẹp. Đối với collet thép D2 đã tôi cứng, tuổi thọ điển hình là 500.000 chu kỳ trong điều kiện cắt bình thường.
Vật liệu nào là tốt nhất cho collet loại 52 để chống mài mòn?
Thép dụng cụ AISI D2 hoặc thép luyện kim bột (ASP 2030) được tôi cứng đến HRC 60-62 là tốt nhất cho collet loại 52. Các vật liệu này chống lại sự mài mòn từ thanh thép và thép không gỉ và duy trì độ cứng của chúng lên đến 400 độ C.
Lực kẹp của collet loại 52 so với loại 15 như thế nào?
Collet loại 52 có lực kẹp khoảng 30 kN, cao hơn 3,75 lần so với 8 kN của collet loại 15. Lực cao hơn này là cần thiết để giữ chắc chắn các thanh có đường kính lớn hơn và ngăn chúng trượt trong các nguyên công thô nặng.
Tốc độ trục chính tối đa cho collet loại 52 là bao nhiêu?
Tốc độ trục chính an toàn tối đa là 3.500 vòng/phút cho collet tiêu chuẩn. Nếu bạn cần tốc độ cao hơn, bạn phải sử dụng thiết kế collet có đối trọng có thể xử lý lên tới 5.000 vòng/phút, nhưng bạn phải giảm lực kẹp 15% để tính đến hiệu ứng ly tâm.
Làm thế nào để giảm các vấn đề giãn nở nhiệt với collet loại 52?
Bạn có thể giảm giãn nở nhiệt bằng cách sử dụng hệ thống chất làm mát lưu lượng lớn hướng vào đầu collet và duy trì nhiệt độ chất làm mát ở 25 độ C cộng hoặc trừ 1 độ. Ngoài ra, hãy cho phép chu kỳ làm nóng 15 phút trước khi gia công dung sai chặt chẽ để collet đạt trạng thái cân bằng nhiệt.
Kết Luận
Việc mở rộng dòng collet máy tiện tự động của bạn từ loại 15 lên loại 52 là một khoản
