Keo tản nhiệt vs Miếng tản nhiệt là gì? Bạn nên dùng loại nào?
Đối với hầu hết các ứng dụng điện tử và mật độ công suất cao, mỡ tản nhiệt (keo tản nhiệt) là lựa chọn tốt hơn cho hiệu suất tản nhiệt lâu dài, cung cấp độ dẫn nhiệt trong khoảng 1,0 đến 8,0 W/m·K với độ dày lớp kết dính tối thiểu 0,025 mm, trong khi đệm tản nhiệt mang lại sự dễ dàng lắp ráp và khả năng tái sử dụng ở mức 1,0 đến 6,0 W/m·K nhưng có điện trở nhiệt cao hơn do độ dày 0,5 đến 5,0 mm của chúng. Quyết định phụ thuộc vào khối lượng sản xuất, khả năng chịu áp lực của linh kiện và liệu việc tái xử lý hay phân phối tự động có được ưu tiên hay không. Nếu bạn cần truyền nhiệt tối đa và có thể kiểm soát độ phẳng bề mặt, hãy sử dụng mỡ tản nhiệt; nếu bạn cần giảm rung, lấp đầy khe hở hoặc lắp ráp thủ công đơn giản, hãy sử dụng đệm tản nhiệt.

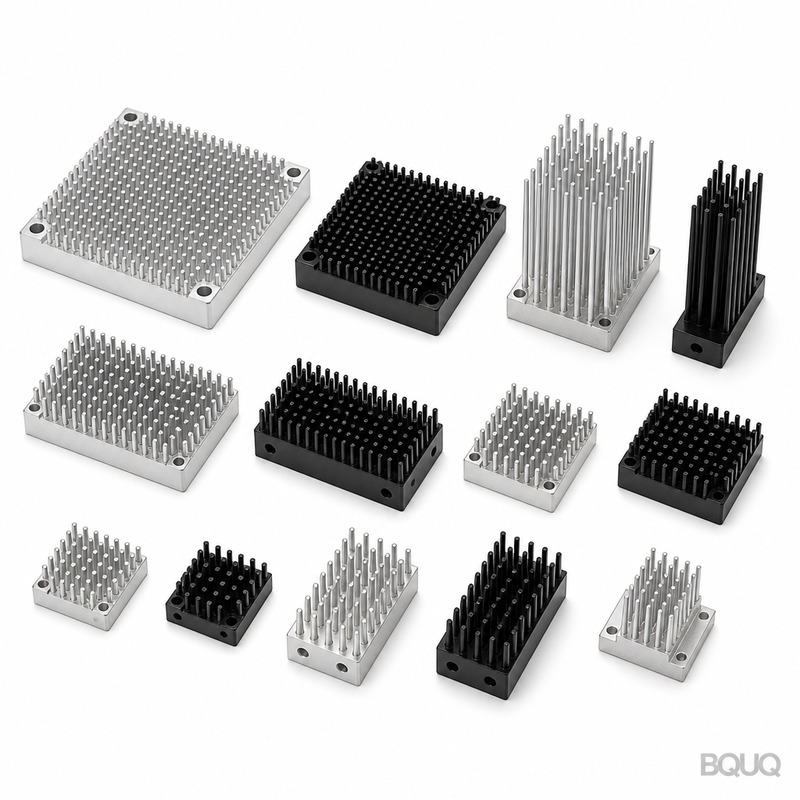

Sự Khác Biệt Vật Lý Cốt Lõi Giữa Mỡ Tản Nhiệt và Đệm Tản Nhiệt Là Gì?
Mỡ tản nhiệt là hợp chất nhớt, gốc silicone hoặc phi silicone, chứa các hạt gốm, boron nitride hoặc oxit kim loại. Nó được bôi dưới dạng keo và nén thành một lớp rất mỏng, thường từ 0,025 đến 0,1 mm, giúp giảm thiểu điện trở nhiệt. Đệm tản nhiệt là các tấm rắn được đúc sẵn từ cao su silicone hoặc polyurethane chứa các chất độn dẫn nhiệt, với độ dày tiêu chuẩn từ 0,5 mm đến 5,0 mm. Độ dày của đệm tạo ra đường dẫn nhiệt cao hơn, nhưng nó bù đắp bằng cách phù hợp với các bề mặt không bằng phẳng và lấp đầy các khe hở lên đến 0,5 mm mà không bị bơm ra ngoài hoặc khô đi.
Độ Dẫn Nhiệt và Điện Trở Nhiệt So Sánh Như Thế Nào Qua Các Con Số Thực Tế?
Độ dẫn nhiệt (giá trị k) chỉ là một phần của phương trình; điện trở nhiệt (giá trị R) tính đến độ dày và diện tích tiếp xúc. Đối với một đệm 1,0 mm điển hình có độ dẫn 5,0 W/m·K, điện trở nhiệt xấp xỉ 0,2 °C·cm²/W. Ngược lại, mỡ tản nhiệt có cùng độ dẫn 5,0 W/m·K được bôi ở độ dày 0,05 mm cho điện trở nhiệt chỉ 0,01 °C·cm²/W, thấp hơn 20 lần. Điều này có nghĩa là đối với CPU 100 W, mỡ tản nhiệt sẽ tạo ra mức tăng nhiệt độ 1 °C qua bề mặt tiếp xúc, trong khi đệm sẽ tạo ra mức tăng 20 °C, với điều kiện lực kẹp là đủ. Các thử nghiệm trên bộ tản nhiệt 25 mm x 25 mm ở áp suất 2,0 N/cm² cho thấy mỡ tản nhiệt vượt trội hơn đệm một cách nhất quán ở mật độ công suất trên 10 W/cm².
Ứng Dụng Nào Phù Hợp Hơn Với Mỡ Tản Nhiệt?
Mỡ tản nhiệt lý tưởng cho các ứng dụng có bề mặt cứng, phẳng và nơi lắp ráp là cố định hoặc ít khi bảo trì. Các tình huống điển hình bao gồm lắp bộ tản nhiệt CPU/GPU, mô-đun IGBT và các gói bán dẫn công suất có đế phẳng. Trong các bộ tản nhiệt nhôm gia công CNC có độ phẳng bề mặt 0,05 mm hoặc tốt hơn, mỡ tản nhiệt chỉ lấp đầy các khuyết tật vi mô, tối đa hóa tiếp xúc kim loại-với-kim loại. Đối với điện tử tiêu dùng cao cấp, mỡ silicone 2,5 W/m·K được bôi bằng phương pháp in stencil có thể giảm nhiệt độ mối nối xuống 15 °C so với đệm 3,0 W/m·K có độ dày 1,0 mm. Tuy nhiên, mỡ tản nhiệt không được khuyến nghị cho các ứng dụng có khe hở lớn vượt quá 0,3 mm, vì nó không thể lấp đầy các khoảng trống một cách hiệu quả nếu không có độ dày quá mức, dẫn đến hiện tượng bơm ra ngoài hoặc khô đi.
Ứng Dụng Nào Phù Hợp Hơn Với Đệm Tản Nhiệt?
Đệm tản nhiệt là giải pháp được ưa chuộng cho các bảng mạch in (PCB) xếp chồng, điện tử ô tô và mô-đun chiếu sáng LED, nơi các linh kiện có chiều cao khác nhau và cần lấp đầy khe hở. Một đệm điển hình có độ dẫn 3,0 W/m·K và độ dày 2,0 mm có thể chứa sự chênh lệch chiều cao linh kiện lên đến 1,0 mm trong khi vẫn duy trì áp lực tiếp xúc. Đệm cũng cần thiết cho các ứng dụng yêu cầu cách điện, vì nhiều đệm có điện áp đánh thủng điện môi vượt quá 6 kV AC. Đối với khách hàng dập kim loại và tản nhiệt của BQUQ, đệm thường được sử dụng giữa bộ tản nhiệt nhôm dập và PCB, nơi các mối hàn tạo ra địa hình không bằng phẳng. Đánh đổi là đệm phải được thay thế nếu tháo rời, trong khi mỡ có thể được bôi lại.
Áp Lực Kẹp Ảnh Hưởng Đến Hiệu Suất Của Từng Vật Liệu Như Thế Nào?
Áp lực kẹp là biến số quan trọng nhất đối với vật liệu giao diện nhiệt. Mỡ tản nhiệt yêu cầu áp suất tối thiểu từ 0,5 đến 1,0 N/cm² để đạt độ thấm ướt tối ưu, và hiệu suất suy giảm nếu áp suất quá thấp, để lại các túi khí. Đệm tản nhiệt yêu cầu dải áp suất cao hơn nhiều, từ 5,0 đến 20 N/cm² để nén xuống còn 70-80% độ dày ban đầu; ở áp suất thấp hơn, điện trở nhiệt của đệm tăng lên đến 40%. Ví dụ, một đệm 1,5 mm có độ dẫn 5,0 W/m·K ở 5 N/cm² sẽ có điện trở 0,15 °C·cm²/W, nhưng ở 20 N/cm², nó giảm xuống 0,08 °C·cm²/W. Trong các cụm lắp ráp sử dụng lò xo, chẳng hạn như các cụm sử dụng lò xo nén BQUQ, lực lò xo 2,0 N cho mỗi linh kiện là đủ cho mỡ nhưng không đủ cho hầu hết các loại đệm.
Tại Sao Độ Tin Cậy Lâu Dài Lại Khác Nhau Giữa Mỡ và Đệm?
Mỡ tản nhiệt bị bơm ra ngoài và tách pha theo thời gian, đặc biệt là dưới chu kỳ nhiệt. Mỡ silicone tiêu chuẩn có thể mất 15% hiệu suất tản nhiệt sau 1000 chu kỳ từ -40 °C đến 125 °C do sự chuyển động của các bề mặt tiếp xúc. Các vật liệu chuyển pha cao cấp giảm con số này xuống 5%, nhưng chúng đắt tiền. Ngược lại, đệm tản nhiệt cho thấy sự ổn định lâu dài tuyệt vời vì chúng ở dạng rắn và không chảy hoặc khô. Sau 2000 giờ lão hóa nhiệt ở 150 °C, một đệm 2,0 mm giữ lại 95% độ dẫn nhiệt ban đầu. Tuy nhiên, đệm có thể bị biến dạng nén, nơi chúng biến dạng vĩnh viễn và mất lực phục hồi, làm giảm áp lực tiếp xúc theo thời gian. Đối với các ứng dụng ô tô hoặc hàng không vũ trụ có độ rung cao, đệm đáng tin cậy hơn; đối với các ứng dụng máy chủ tĩnh, mỡ tốt hơn.
Chi Phí và Quy Trình Sản Xuất Ảnh Hưởng Đến Quyết Định Như Thế Nào?
Chi phí là một yếu tố khác biệt chính. Mỡ tản nhiệt rẻ hơn cho mỗi lần sử dụng: một ống tiêm 1,0 g mỡ chất lượng tốt (3,0 W/m·K) có giá khoảng 0,15 đến 0,30 USD mỗi gram, và một lần sử dụng CPU chỉ cần 0,5 đến 0,8 g. Đệm tản nhiệt có giá 0,10 đến 0,50 USD mỗi cm vuông cho độ dày 1,0 mm với độ dẫn 3,0 W/m·K. Đối với sản xuất hàng loạt, mỡ yêu cầu thiết bị phân phối tự động (chi phí 5.000 đến 20.000 USD cho máy in stencil hoặc máy phân phối), trong khi đệm được cắt theo hình dạng và đặt bằng tay, không yêu cầu đầu tư vốn. Tuy nhiên, việc bôi mỡ có tỷ lệ lỗi cao hơn do bẫy khí và nhiễm bẩn, dẫn đến chi phí tái xử lý. Đệm dễ tha thứ hơn trong các dây chuyền lắp ráp thủ công, đó là lý do tại sao nhiều đợt sản xuất khối lượng thấp hoặc nguyên mẫu chọn chúng mặc dù chi phí vật liệu trên mỗi đơn vị cao hơn.
Thông Số Kỹ Thuật Về Độ Dày và Dung Sai Tiêu Chuẩn Cho Cả Hai Loại Là Gì?
Khi xác định vật liệu, các kỹ sư phải xem xét dung sai độ dày và sự biến thiên trong sản xuất. Mỡ tản nhiệt không có độ dày cố định; nó được kiểm soát bởi lực kẹp và độ phẳng bề mặt, với mức tối thiểu thực tế là 0,025 mm. Đệm tản nhiệt có các độ dày tiêu chuẩn 0,5 mm, 1,0 mm, 1,5 mm, 2,0 mm, 3,0 mm và 5,0 mm, với dung sai ±0,1 mm cho đệm dưới 1,5 mm và ±0,2 mm cho đệm dày hơn. Diện tích bề mặt của đệm có thể được cắt khuôn với dung sai ±0,3 mm, đủ cho hầu hết các thiết kế giao diện tản nhiệt. Đối với các bộ tản nhiệt dập của BQUQ, chúng tôi khuyến nghị thiết kế hốc lắp đặt với dung sai độ sâu ±0,1 mm để đảm bảo độ nén đệm phù hợp.
| Loại Vật Liệu | Độ Dẫn Nhiệt (W/m·K) | Độ Dày Điển Hình (mm) | Điện Trở Nhiệt (°C·cm²/W) | Áp Suất Kẹp (N/cm²) | Chi Phí Mỗi Lần Sử Dụng (USD) | Khả Năng Tái Xử Lý |
| Mỡ Tản Nhiệt | 1,0 đến 8,0 | 0,025 đến 0,1 | 0,01 đến 0,05 | 0,5 đến 1,0 | 0,15 đến 0,30 | Kém, cần bôi lại |
| Đệm Tản Nhiệt (silicone) | 1,0 đến 6,0 | 0,5 đến 5,0 | 0,10 đến 0,40 | 5,0 đến 20 | 0,10 đến 0,50 mỗi cm² | Tuyệt vời, có thể định vị lại |
| Vật Liệu Chuyển Pha | 3,0 đến 8,0 | 0,025 đến 0,2 | 0,02 đến 0,08 | 1,0 đến 5,0 | 0,50 đến 1,00 | Tốt, tan chảy ở chu kỳ nhiệt đầu tiên |
| Tấm Graphite | 5,0 đến 15,0 | 0,025 đến 0,5 | 0,03 đến 0,10 | 1,0 đến 10 | 0,20 đến 0,80 mỗi cm² | Trung bình, dễ vỡ |
Nên Chọn Vật Liệu Nào Cho LED Công Suất Cao hoặc Điện Tử Công Suất?
Đối với LED công suất cao (lớn hơn 5 W mỗi chip) và mô-đun IGBT, mỡ tản nhiệt là lựa chọn hợp lý duy nhất khi đế tản nhiệt được gia công phẳng. Một LED COB điển hình có công suất 20 W tạo ra 20 W nhiệt; sử dụng đệm 3,0 W/m·K có độ dày 1,0 mm dẫn đến mức tăng nhiệt độ 20 °C, trong khi mỡ có cùng độ dẫn chỉ tăng 1 °C. Điều này ảnh hưởng trực tiếp đến tuổi thọ LED, vì cứ giảm 10 °C nhiệt độ mối nối sẽ tăng gấp đôi tuổi thọ của LED. Đối với điện tử công suất có chất nền đồng liên kết trực tiếp (DBC), mỡ là bắt buộc. Tuy nhiên, nếu bề mặt lắp đặt có bậc hoặc linh kiện lõm, cần sử dụng đệm để bắc qua khe hở, và bạn nên chọn đệm hiệu suất cao có 5,0 W/m·K với độ dày khớp chính xác với khe hở.
Làm Thế Nào Để Xác Nhận Hiệu Suất Tản Nhiệt Trước Khi Sản Xuất Hàng Loạt?
Trước khi cam kết với một vật liệu, hãy chạy thử nghiệm trở kháng nhiệt bằng thiết bị tiêu chuẩn hóa (ASTM D5470). Đo điện trở nhiệt ở áp suất kẹp thực tế và độ dày lớp kết dính dự kiến của bạn. Đối với mỡ, hãy thử nghiệm ở ba khối lượng phân phối khác nhau để tìm mức tối ưu. Đối với đệm, hãy thử nghiệm ở ba tỷ lệ nén khác nhau (70%, 80%, 90%) để xác định đường cong điện trở. Cũng tiến hành thử nghiệm chu kỳ nhiệt (500 chu kỳ từ -40 °C đến 125 °C) để kiểm tra hiện tượng bơm ra ngoài hoặc biến dạng nén. Tại BQUQ, chúng tôi khuyến nghị gửi bộ tản nhiệt dập thực tế và linh kiện của bạn đến nhà cung cấp vật liệu để mô phỏng nhiệt; chi phí này khoảng 200 đến 500 USD và mất 2 tuần, nhưng nó ngăn ngừa các lỗi thực địa tốn kém.
Mỡ Tản Nhiệt Có Thể Được Sử Dụng Trên Bề Mặt Linh Hoạt hoặc Cong Không?
Không, mỡ tản nhiệt không thể bắc qua các khe hở hoặc bám dính vào các bề mặt cong mà không tạo thành các lớp dày, không đều làm tăng điện trở nhiệt. Đối với mạch in linh hoạt hoặc dải LED cong, hãy sử dụng đệm tản nhiệt có lõi mềm dẻo có thể uốn cong và lấp đầy các khe hở không đều. Một đệm 2,0 mm có độ cứng Shore 10-20 (rất mềm) được khuyến nghị cho các bề mặt cong.
Mỡ Tản Nhiệt Kéo Dài Bao Lâu So Với Đệm Tản Nhiệt?
Mỡ tản nhiệt kéo dài 3 đến 5 năm trong các thiết bị điện tử tiêu dùng điển hình nhưng có thể xuống cấp nhanh hơn trong môi trường nhiệt độ cao trên 125 °C. Đệm tản nhiệt kéo dài 5 đến 10 năm trong cùng điều kiện vì chúng ổn định về mặt hóa học và không di chuyển. Đối với thiết bị công nghiệp có tuổi thọ 10 năm, đệm là lựa chọn an toàn hơn.
Đệm Tản Nhiệt Có Thể Tái Sử Dụng Sau Khi Tháo Rời Không?
Không, đệm tản nhiệt là linh kiện dùng một lần. Sau khi bị nén, chúng không phục hồi hoàn toàn độ dày ban đầu, vì vậy việc tái sử dụng tạo ra các khe hở không khí và làm giảm hiệu suất tản nhiệt lên đến 50%. Mỡ tản nhiệt cũng mất độ nhớt và nên được làm sạch và bôi lại trong bất kỳ quá trình tái xử lý nào.
Nhiệt Độ Vận Hành Tối Đa Cho Các Vật Liệu Này Là Bao Nhiêu?
Mỡ tản nhiệt gốc silicone tiêu chuẩn hoạt động liên tục lên đến 150 °C, trong khi các phiên bản nhiệt độ cao (chứa gốm) có thể đạt 200 °C. Đệm tản nhiệt silicone có định mức tối đa liên tục là 150 °C, nhưng một số đệm gốc polyurethane có thể chịu được 180 °C. Vượt quá các giới hạn này, chất kết dính bị phân hủy và độ dẫn nhiệt giảm nhanh chóng.
Làm Thế Nào Để Loại Bỏ Cặn Mỡ Tản Nhiệt hoặc Đệm Tản Nhiệt?
Đối với mỡ, hãy sử dụng cồn isopropyl (độ tinh khiết 99%) với khăn lau không xơ; đối với mỡ silicone đã đóng rắn,
