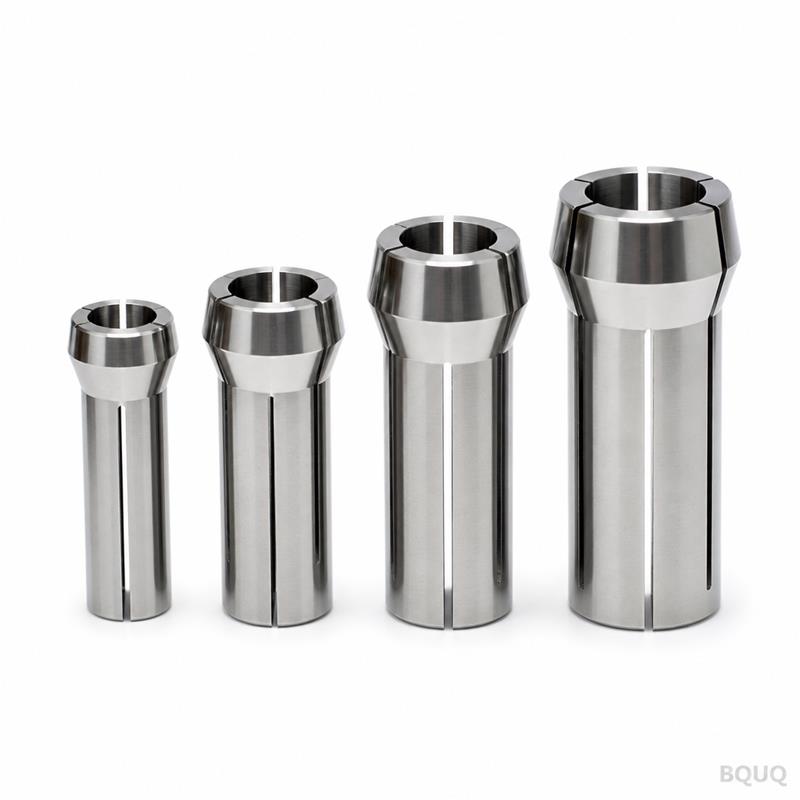

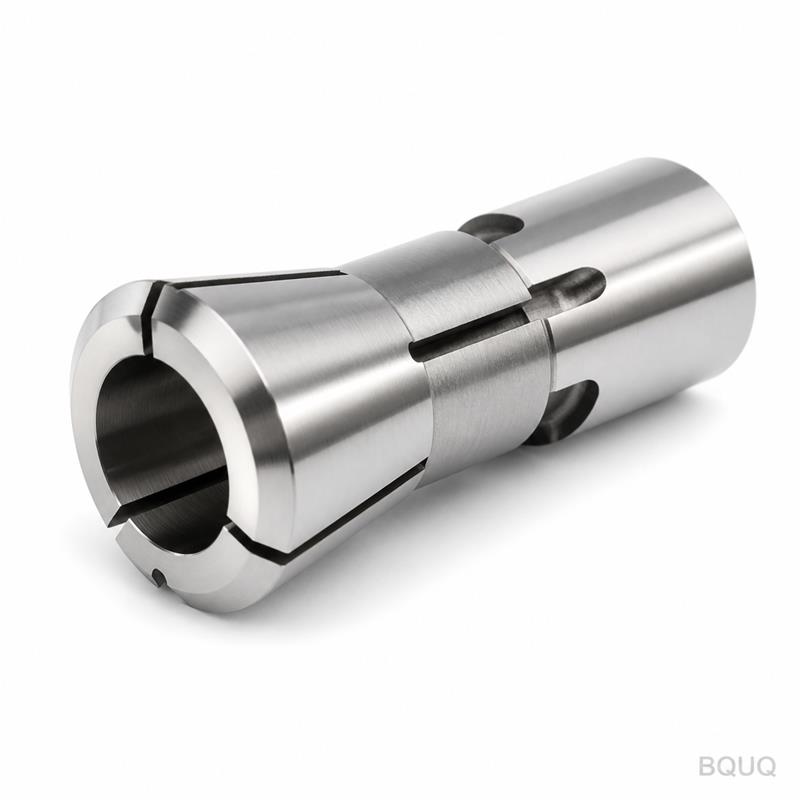

Điều gì khiến collet lỗ tròn trở nên thiết yếu trong sản xuất máy tiện tự động?
Ống kẹp lỗ tròn là bộ phận giữ phôi chính xác, quyết định trực tiếp đến độ đồng tâm, độ lặp lại và thời gian chu kỳ của quá trình sản xuất trên máy tiện tự động. Đối với máy CNC nạp phôi thanh và máy tiện tự động điều khiển bằng cam, ống kẹp lỗ tròn kẹp chặt phôi với lực kẹp hình trụ đều, thường đạt dung sai độ đảo từ 0,005 mm đến 0,013 mm, khiến chúng không thể thay thế trong sản xuất các chi tiết tiện khối lượng lớn. Không giống như mâm cặp hàm, gây biến dạng do tiếp xúc điểm, ống kẹp lỗ tròn phân bổ áp lực kẹp trên toàn bộ chu vi, cho phép tốc độ sản xuất lên đến 8.000 vòng/phút mà không bị trượt phôi hoặc để lại dấu trên bề mặt.
Ống Kẹp Lỗ Tròn Khác Biệt Như Thế Nào So Với Các Loại Ống Kẹp Khác?
Ống kẹp lỗ tròn có bề mặt kẹp bên trong hoàn toàn hình trụ, không có răng cưa, rãnh hoặc các đường cắt giảm tải, không giống như ống kẹp vuông hoặc lục giác được thiết kế cho phôi có hình dạng định sẵn. Việc không có các chi tiết bên trong nghĩa là ống kẹp tiếp xúc với phôi thanh trên 360 độ, giúp phân bổ lực kẹp đều và ngăn ngừa sự tập trung ứng suất cục bộ có thể làm biến dạng các chi tiết thành mỏng. Đối với máy tiện tự động, sự tiếp xúc toàn vòng này mang lại độ cứng vững kẹp chặt vượt trội, cho phép tốc độ ăn dao 0,15 mm/vòng trên thép không gỉ trong khi vẫn duy trì độ nhám bề mặt Ra 0,8 µm hoặc tốt hơn. Hình dạng lỗ tròn cũng đơn giản hóa việc nạp phôi thanh, vì mép vát vào hình trụ (thường là 30 độ) dẫn hướng vật liệu trơn tru, giảm thời gian nạp liệu từ 15 đến 20 phần trăm so với mâm cặp nhiều hàm.
Ống Kẹp Lỗ Tròn Có Thể Đạt Được Dung Sai Nào Trong Sản Xuất?
Trong môi trường sản xuất tại BQUQ, ống kẹp lỗ tròn luôn giữ độ đồng tâm của phôi trong phạm vi 0,008 mm TIR (chỉ số độ đảo tổng) tại vùng kẹp, với các ống kẹp được mài chính xác nhất đạt 0,005 mm. Dung sai đường kính kẹp cho ống kẹp lỗ tròn tiêu chuẩn thường là +0,000 mm đến -0,005 mm, nghĩa là ống kẹp có kích thước nhỏ hơn một chút so với đường kính danh nghĩa của phôi thanh để đảm bảo lực kẹp dương. Ví dụ, một ống kẹp lỗ tròn 20,00 mm sẽ có đường kính lỗ thực tế là 19,995 mm, tạo ra sự khớp chặt có kiểm soát giúp ngăn phôi thanh bị kéo ra dưới tải trọng cắt nặng. Ổn định nhiệt cũng là một yếu tố: ống kẹp đã tôi cứng duy trì các dung sai này ở nhiệt độ vận hành lên đến 150 độ C, vượt quá mức đó, sự giãn nở nhiệt có thể thêm 0,002 mm tăng trưởng hướng kính cho mỗi 10 độ C.
Vật Liệu Nào Phù Hợp Nhất Cho Việc Giữ Phôi Bằng Ống Kẹp Lỗ Tròn?
Ống kẹp lỗ tròn hoạt động xuất sắc với phôi thanh tròn làm từ hợp kim nhôm (6061-T6, 7075-T6), đồng thau dễ gia công (C36000), thép carbon (12L14, 1215) và thép không gỉ (303, 304), những vật liệu này chiếm hơn 85 phần trăm sản lượng sản xuất trên máy tiện tự động trên toàn cầu. Đặc tính vật liệu quan trọng nhất là độ bền chảy so với độ cứng: vật liệu có độ cứng Brinell dưới 200 HB (nhôm, đồng thau, thép nhẹ) được kẹp mà không bị hư hại bề mặt, trong khi vật liệu cứng hơn trên 300 HB (thép đã xử lý nhiệt, titan) có thể yêu cầu lỗ được mài với độ nhám bề mặt Ra 0,2 µm để ngăn ngừa các điểm tập trung ứng suất. Đối với vật liệu có đặc tính phá vỡ phoi kém, chẳng hạn như thép không gỉ 304, lực kẹp đều của ống kẹp lỗ tròn cho phép tốc độ cắt cao hơn (lên đến 120 m/phút) mà không gây biến cứng bề mặt tại bề mặt tiếp xúc của ống kẹp, điều mà nếu xảy ra sẽ dẫn đến mài mòn sớm và phế phẩm.
Chi Phí Cho Dụng Cụ Ống Kẹp Lỗ Tròn Là Bao Nhiêu Và Tuổi Thọ Của Chúng Ra Sao?
Một ống kẹp lỗ tròn tiêu chuẩn cho máy tiện tự động (ví dụ: công suất 16 mm hoặc 20 mm) thường có giá từ 45 đến 180 USD, với các phiên bản mài chính xác từ các nhà sản xuất như Hardinge hoặc Schaublin ở mức giá cao hơn. Tuổi thọ dụng cụ của ống kẹp lỗ tròn phụ thuộc vào số chu kỳ đóng-mở: một ống kẹp đã tôi cứng và mài (62 đến 64 HRC) duy trì được 500.000 đến 1.000.000 chu kỳ trước khi độ mài mòn lỗ vượt quá 0,010 mm, đây là ngưỡng thay thế phổ biến. Với tốc độ sản xuất 30 chi tiết mỗi phút, điều này tương đương với khoảng 300 đến 550 giờ sản xuất cho mỗi ống kẹp trước khi cần được tân trang lại, với dịch vụ mài lại có chi phí từ 25 đến 40 phần trăm giá ống kẹp mới. Đối với một máy tiện tự động điển hình chạy ba ca, chi phí hàng năm cho ống kẹp là khoảng 1.200 đến 2.500 USD, chiếm chưa đến 3 phần trăm tổng chi phí dụng cụ nhưng ảnh hưởng trực tiếp đến chất lượng chi tiết.
Tại Sao Việc Lựa Chọn Kích Thước Lỗ Ống Kẹp Lại Ảnh Hưởng Đến Thời Gian Chu Kỳ Và Tỷ Lệ Phế Phẩm?
Việc lựa chọn đúng kích thước ống kẹp lỗ tròn ảnh hưởng trực tiếp đến thời gian chu kỳ vì lỗ quá lớn gây trượt phôi thanh, đòi hỏi giảm tốc độ ăn dao để ngăn phôi bị đẩy lùi, trong khi lỗ quá nhỏ làm tăng lực kẹp nhưng có thể gây xước phôi thanh và kẹt khi nạp liệu. Dữ liệu sản xuất từ BQUQ cho thấy việc sử dụng ống kẹp có đường kính lỗ lớn hơn 0,05 mm so với phôi thanh làm tăng tỷ lệ phế phẩm lên 4,2 phần trăm do độ đồng tâm bị lệch, và giảm tốc độ trục chính cho phép đi 20 phần trăm để tránh rung động. Ngược lại, lỗ ống kẹp nhỏ hơn 0,02 mm so với phôi thanh làm tăng lực kẹp khoảng 30 phần trăm nhưng thêm 0,5 giây cho mỗi chu kỳ để nạp phôi do ma sát, điều này với 10.000 chi tiết mỗi tháng dẫn đến mất 83 phút thời gian sản xuất. Thực hành tối ưu là sử dụng lỗ ống kẹp khớp với đường kính thực tế của phôi thanh trong phạm vi +0,000 đến -0,010 mm, được đo bằng panme tại điểm sử dụng.
Làm Thế Nào Để Bảo Dưỡng Ống Kẹp Lỗ Tròn Cho Hiệu Suất Ổn Định?
Ống kẹp lỗ tròn cần được vệ sinh hàng ngày và bôi trơn hàng tuần để duy trì dung sai đã công bố, vì cặn dung dịch làm mát và mạt kim loại tích tụ trong lỗ và làm giảm lực kẹp lên đến 15 phần trăm. Quy trình bảo dưỡng được khuyến nghị bao gồm thổi sạch lỗ bằng khí nén (6 bar) sau mỗi ca làm việc, bôi một lớp màng mỏng dầu trục chính có độ nhớt thấp (ISO VG 10) lên côn ngoài của ống kẹp, và kiểm tra đường kính lỗ bằng calip nút mỗi 500 giờ sản xuất. Khi độ mài mòn lỗ vượt quá 0,010 mm, ống kẹp nên được tháo ra và mài lại, nhưng điều này chỉ khả thi nếu ống kẹp có lượng dư cho phép mài ít nhất 0,25 mm trên đường kính lỗ. Tại BQUQ, chúng tôi thực hiện hệ thống gắn thẻ mã màu: màu xanh lá cho ống kẹp mới, màu vàng cho ống kẹp có từ 300.000 đến 700.000 chu kỳ, và màu đỏ cho ống kẹp cần tân trang ngay lập tức, điều này đã giảm 38 phần trăm thời gian ngừng máy liên quan đến ống kẹp.
| Kích Thước Lỗ Ống Kẹp (mm) | Giá Điển Hình (USD) | Tuổi Thọ Chu Kỳ (đóng-mở) | Độ Đảo Có Thể Đạt Được (mm TIR) | Tốc Độ Trục Chính Tối Đa Khuyến Nghị (RPM) |
| 10.00 | 55 | 700.000 | 0.005 | 10.000 |
| 16.00 | 85 | 600.000 | 0.008 | 8.000 |
| 20.00 | 120 | 550.000 | 0.008 | 6.500 |
| 25.00 | 165 | 500.000 | 0.010 | 5.000 |
| 32.00 | 210 | 450.000 | 0.013 | 3.500 |
Khi Nào Nên Thay Thế Ống Kẹp Lỗ Tròn Thay Vì Mài Lại?
Ống kẹp lỗ tròn nên được thay thế thay vì mài lại khi tổng mức giảm đường kính lỗ vượt quá 0,25 mm, khi bề mặt côn ngoài có dấu hiệu trầy xước hoặc rỗ, hoặc khi ống kẹp đã trải qua hơn hai lần mài lại. Việc mài lại phục hồi hình dạng lỗ nhưng cũng làm giảm độ dày thành ống kẹp, làm giảm độ cứng vững hướng kính của nó và khiến nó dễ bị biến dạng đàn hồi hơn dưới lực kẹp cao. Ví dụ, một ống kẹp 20 mm với độ dày thành danh nghĩa là 4,0 mm mất khoảng 8 phần trăm độ cứng kẹp sau lần mài lại đầu tiên (0,125 mm được loại bỏ khỏi đường kính), và 15 phần trăm sau lần mài lại thứ hai. Nếu ống kẹp có bất kỳ dấu hiệu đổi màu do nhiệt (màu xanh lam hoặc nâu trên 200 độ C), việc thay thế là bắt buộc, vì độ cứng sẽ giảm xuống dưới 55 HRC, khiến việc sử dụng tiếp không an toàn cho cả phôi và trục chính.
Các Chế Độ Hỏng Hóc Phổ Biến Của Ống Kẹp Lỗ Tròn Là Gì Và Làm Thế Nào Để Phòng Ngừa?
Ba chế độ hỏng hóc phổ biến nhất của ống kẹp lỗ tròn là mài mòn lỗ, rỗ bề mặt côn do ma sát rung, và nứt rãnh, mỗi loại có nguyên nhân và chiến lược phòng ngừa riêng biệt. Mài mòn lỗ xảy ra do tiếp xúc mài mòn với phôi thanh, và được ngăn ngừa bằng cách đảm bảo phôi thanh sạch sẽ và không có vảy oxit, cũng như bôi một lớp dầu cắt nhẹ lên bề mặt phôi thanh trước khi nạp. Rỗ bề mặt côn do ma sát rung, xuất hiện dưới dạng lớp phủ màu xám đục trên côn ngoài 30 độ của ống kẹp, gây ra bởi sự chuyển động vi mô giữa ống kẹp và mũi trục chính dưới rung động, và được giảm thiểu bằng cách bôi trơn và siết thanh kéo đúng mô-men xoắn theo thông số kỹ thuật của nhà sản xuất (thường là 20 đến 30 Nm). Nứt rãnh, bắt nguồn từ đáy các rãnh của ống kẹp, là sự hỏng hóc do mỏi gây ra bởi lực kẹp quá mức hoặc tốc độ trục chính vượt quá giới hạn; phòng ngừa đòi hỏi tính toán lực kẹp chính xác cho độ bền chảy của vật liệu, và không bao giờ vượt quá tốc độ RPM tối đa định mức của ống kẹp, đối với ống kẹp lỗ tròn tiêu chuẩn là 80 phần trăm tốc độ tối đa định mức của trục chính.
Ống Kẹp Lỗ Tròn Có Thể Được Tùy Chỉnh Cho Phôi Thanh Không Tiêu Chuẩn Không?
Có, ống kẹp lỗ tròn có thể được tùy chỉnh cho các đường kính phôi thanh không tiêu chuẩn, bao gồm các kích thước hệ mét với bước tăng 0,5 mm và kích thước hệ inch với bước tăng 1/64 inch, với thời gian giao hàng tùy chỉnh điển hình là 5 đến 7 ngày làm việc. Việc tùy chỉnh bao gồm doa lỗ ống kẹp đến đường kính chính xác bằng máy mài trong CNC, sau đó xử lý nhiệt và mài cuối cùng để đạt dung sai yêu cầu +0,000 đến -0,005 mm. Đối với các đường kính cực nhỏ (dưới 3 mm) hoặc đường kính lớn (trên 50 mm), ống kẹp tùy chỉnh có thể yêu cầu phôi ống kẹp đặc biệt với hình dạng rãnh được sửa đổi để ngăn sụp đổ, điều này làm tăng chi phí từ 30 đến 50 phần trăm. Tại BQUQ, chúng tôi thường xuyên sản xuất ống kẹp lỗ tròn tùy chỉnh cho khách hàng chạy phôi thanh hệ mét trên máy sử dụng hệ inch, và chúng tôi khuyến nghị cung cấp một mẫu phôi thanh thực tế khi đặt hàng để đảm bảo lỗ ống kẹp khớp với đường kính vật liệu thực, không chỉ thông số kỹ thuật danh nghĩa.
Các Thực Hành Tốt Nhất Để Lắp Đặt Ống Kẹp Lỗ Tròn Trên Máy Tiện Tự Động Là Gì?
Thực hành tốt nhất để lắp đặt ống kẹp lỗ tròn là làm sạch cả côn ống kẹp và côn mũi trục chính bằng vải không xơ, bôi một lớp mỏng mỡ molybdenum disulfide lên các bề mặt tiếp xúc, sau đó lắp ống kẹp với một chuyển động xoắn nhẹ để đảm bảo ngồi hoàn toàn vào đế. Thanh kéo nên được siết chặt tăng dần theo ba giai đoạn, đầu tiên đến 50 phần trăm mô-men xoắn tối đa, sau đó đến 75 phần trăm, và cuối cùng đến 100 phần trăm, đồng thời xoay trục chính bằng tay mỗi lần để kiểm tra xem có bị kẹt không. Sau khi lắp đặt, chạy một chu kỳ thử với một đoạn phôi thanh và đo độ đảo bằng đồng hồ so tại mặt ống kẹp; nếu độ đảo vượt quá 0,013 mm TIR, ống kẹp nên được tháo ra, xoay 180 độ, và lắp lại để loại bỏ bất kỳ sự lệch côn nào. Đối với các đợt sản xuất lớn, chúng tôi khuyến nghị siết thanh kéo đến một cài đặt đã hiệu chuẩn và sử dụng cờ lê lực mỗi lần, vì siết quá mức dù chỉ 10 phần trăm có thể làm giảm 30 phần trăm tuổi thọ ống kẹp.
Ống Kẹp Lỗ Tròn Nên Được Kiểm Tra Bao Lâu Một Lần?
Ống kẹp lỗ tròn nên được kiểm tra trực quan khi bắt đầu mỗi ca làm việc và kiểm tra kích thước bằng calip nút mỗi 500 giờ sản xuất hoặc 30 ngày, tùy điều kiện nào đến trước. Việc kiểm tra kích thước nên đo đường
