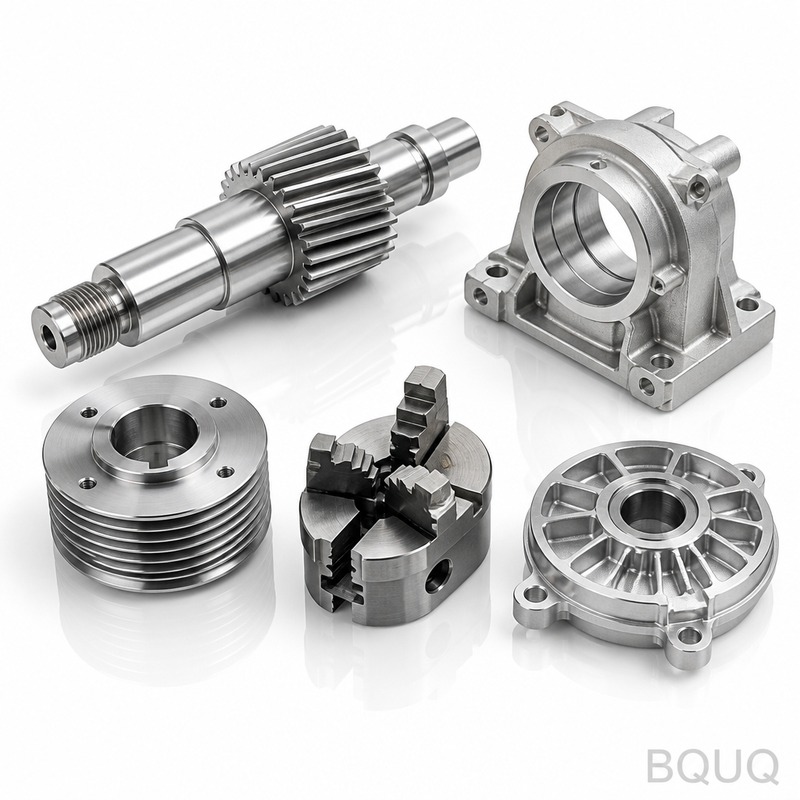

Gia công CNC có thể đạt được dung sai bao nhiêu? Hướng dẫn thực tế cho kỹ sư

Gia công CNC có thể đạt dung sai độ chính xác tiêu chuẩn là +/- 0,005 mm (0,0002 inch) đối với hầu hết các chi tiết kim loại, với gia công độ chính xác cao đạt tới +/- 0,0025 mm (0,0001 inch) trong điều kiện được kiểm soát. Đối với vật liệu nhựa, dung sai có thể đạt được thường là +/- 0,010 mm do giãn nở nhiệt và tính linh hoạt của vật liệu. Các giá trị này áp dụng cho các đặc điểm như đường kính lỗ, chiều rộng rãnh và biên dạng bên ngoài, trong khi kết quả cuối cùng phụ thuộc vào hình dạng chi tiết, lựa chọn vật liệu và hiệu chuẩn máy.

Sự Khác Biệt Giữa Dung Sai Tiêu Chuẩn và Dung Sai Độ Chính Xác Cao Là Gì?

Dung sai gia công CNC tiêu chuẩn, thường được gọi là mặc định của ngành, là +/- 0,005 mm (0,0002 in) đối với kim loại và +/- 0,010 mm (0,0004 in) đối với nhựa. Mức dung sai này phù hợp cho 90% các bộ phận chức năng, bao gồm giá đỡ, vỏ hộp và tấm lắp ghép, và không đòi hỏi chi phí bổ sung hoặc thời gian giao hàng kéo dài. Dung sai độ chính xác cao, được xác định là +/- 0,0025 mm (0,0001 in), được dành riêng cho các ứng dụng quan trọng như bộ truyền động hàng không vũ trụ, đồ gá cấy ghép y tế và các bộ phận giá đỡ quang học. Để đạt được dung sai độ chính xác cao, cần có môi trường xưởng được kiểm soát nhiệt độ (20 độ C +/- 1 độ), máy CNC 5 trục có phản hồi thước kính, và kiểm tra bằng máy đo tọa độ (CMM) sau gia công ở 20 độ C.

Hình Dạng Chi Tiết Ảnh Hưởng Đến Dung Sai Có Thể Đạt Được Như Thế Nào?

Hình dạng chi tiết trực tiếp quyết định dung sai tối thiểu bạn có thể chỉ định mà không làm tăng tỷ lệ phế phẩm. Một trục tiện đơn giản có đường kính 10 mm có thể dễ dàng giữ dung sai +/- 0,005 mm, nhưng một ống thành mỏng có độ dày thành 1,5 mm sẽ bị biến dạng dưới lực cắt, đẩy dung sai lên +/- 0,025 mm. Các đặc điểm khó giữ dung sai chặt chẽ bao gồm rãnh sâu có tỷ lệ độ sâu trên chiều rộng lớn hơn 3:1, các phần công xôn dài không được đỡ, và ren trong. Ví dụ, một lỗ có độ sâu 30 mm và đường kính 6 mm (tỷ lệ 5:1) có thể được giữ ở +/- 0,010 mm, nhưng nếu độ sâu tăng lên 60 mm (tỷ lệ 10:1), dung sai có thể đạt được giảm xuống +/- 0,050 mm do độ lệch của dụng cụ. Khi thiết kế chi tiết, hãy giữ các dung sai quan trọng trên các đặc điểm mà dụng cụ cứng vững có thể tiếp cận, và nới lỏng dung sai trên các phần sâu hoặc thành mỏng để giảm chi phí.

Vật Liệu Nào Cho Phép Dung Sai Gia Công CNC Chặt Chẽ Nhất?

Nhôm 6061-T6 và thép không gỉ 304 cho phép dung sai chặt chẽ nhất ở +/- 0,0025 mm vì chúng có cấu trúc hạt ổn định và hệ số giãn nở nhiệt có thể dự đoán được (lần lượt là 23,6 x 10^-6 /K và 17,3 x 10^-6 /K). Đồng thau C36000 cũng hoạt động tốt ở +/- 0,003 mm nhờ khả năng gia công tuyệt vời và yêu cầu lực cắt thấp. Ngược lại, các loại nhựa như Nylon 6/6 và Delrin (POM) giãn nở đáng kể dưới nhiệt, hạn chế dung sai của chúng ở +/- 0,010 mm ngay cả trong môi trường được kiểm soát. Titanium Ti-6Al-4V, mặc dù bền, nhưng khó gia công và thường đạt +/- 0,010 mm vì mài mòn dụng cụ gây ra sự trôi kích thước trong suốt quá trình sản xuất. Đối với dung sai chặt chẽ, luôn chỉ định kim loại thay vì nhựa, và nếu cần dùng nhựa, hãy thiết kế với dung sai ít nhất là +/- 0,010 mm để tránh các bộ phận bị loại bỏ.

Dung Sai Chặt Chẽ Làm Tăng Chi Phí Gia Công CNC Bao Nhiêu?

Việc thắt chặt dung sai từ +/- 0,050 mm xuống +/- 0,005 mm làm tăng chi phí cho mỗi bộ phận khoảng 30% đến 50% đối với một công việc phay điển hình. Chuyển từ +/- 0,005 mm xuống +/- 0,0025 mm làm tăng thêm 40% đến 60% do cần tốc độ trục chính chậm hơn, nhiều lần chạy dao hoàn thiện và thời gian kiểm tra kéo dài. Đối với một lô nhỏ 50 chi tiết nhôm với dung sai tiêu chuẩn, đơn giá có thể là 12,00 USD, trong khi phiên bản độ chính xác cao sẽ là 20,00 USD. Sự gia tăng chi phí đến từ ba yếu tố: thời gian gia công (dài hơn tới 2,5 lần), mài mòn dụng cụ (các đường cắt mịn hơn yêu cầu thay mảnh cắt mới thường xuyên hơn), và kiểm tra (xác minh CMM thêm 15 phút cho mỗi bộ phận). Theo nguyên tắc, chỉ chỉ định dung sai chặt chẽ ở nơi yêu cầu về lắp ghép chức năng hoặc hiệu suất, và giữ tất cả các kích thước khác ở mức tiêu chuẩn +/- 0,005 mm.

Tại Sao Giãn Nở Nhiệt Lại Quan Trọng Đối Với Dung Sai CNC?

Giãn nở nhiệt là lý do chính khiến một bộ phận đo đúng ở 20 độ C lại trượt kiểm tra ở 25 độ C. Nhôm giãn nở 0,023 mm trên mỗi 100 mm cho mỗi lần tăng nhiệt độ 10 độ, điều này có nghĩa là một bộ phận 100 mm với dung sai +/- 0,005 mm sẽ nằm ngoài thông số kỹ thuật nếu nhiệt độ xưởng thay đổi hơn 2 độ. Các xưởng gia công độ chính xác cao kiểm soát điều này bằng cách vận hành máy trong phòng được kiểm soát khí hậu và sử dụng dung dịch cắt ở nhiệt độ không đổi 20 độ C. Ngoài ra, bản thân quá trình cắt tạo ra nhiệt tại bề mặt tiếp xúc giữa dụng cụ và phôi, với nhiệt độ đạt tới 300 đến 500 độ C tại lưỡi cắt; nhiệt này phải được làm mát bằng dung dịch trơn nguội, nếu không phôi sẽ giãn nở trong quá trình gia công và co lại sau khi nguội, dẫn đến các đặc điểm vượt quá dung sai. Đối với các bộ phận dài hơn 150 mm, luôn đo bộ phận sau khi nó đã được ổn định ở nhiệt độ phòng ít nhất 2 giờ.

Dung Sai Thực Tế Cho Gia Công CNC Lỗ và Ren Là Gì?

Đối với lỗ khoan, dung sai vị trí tiêu chuẩn là +/- 0,050 mm, trong khi lỗ doa đạt +/- 0,010 mm và lỗ doa tinh đạt +/- 0,005 mm. Lỗ ren là một trường hợp đặc biệt: ren M6 được cắt bằng ta rô có dung sai đường kính bước ren là +/- 0,045 mm theo cấp ISO 6H, lỏng hơn so với lỗ gia công vì bản thân ta rô có dung sai chế tạo. Nếu bạn cần một ren lắp ghép chặt, hãy chỉ định phay ren thay vì cắt ren bằng ta rô, điều này cải thiện dung sai lên +/- 0,020 mm. Đối với lỗ lắp ghép ép, dung sai khuyến nghị là H7 (đối với lỗ 10 mm, dung sai này là +0,015 mm / +0,000 mm), và nó yêu cầu hoạt động doa hoặc doa tinh thay vì khoan tiêu chuẩn. Không bao giờ chỉ định dung sai chặt hơn khả năng của quy trình; ví dụ, khoan không thể giữ +/- 0,005 mm mà không có bước doa phụ.

Làm Thế Nào Các Kỹ Sư Có Thể Chỉ Định Dung Sai Để Giảm Chi Phí và Thời Gian Giao Hàng?

Cách hiệu quả nhất để giảm chi phí là sử dụng khung GD&T (Dung sai và Kích thước Hình học) để chỉ áp dụng dung sai chặt chẽ cho các bề mặt chức năng và sử dụng dung sai chung là +/- 0,100 mm cho tất cả các kích thước không quan trọng. Ví dụ, trên một giá đỡ lắp đặt, hai lỗ định vị bộ phận nên có dung sai vị trí là +/- 0,010 mm, trong khi biên dạng bên ngoài có thể là +/- 0,100 mm. Cách tiếp cận này giảm thời gian gia công tới 40% vì máy có thể phay thô biên dạng một cách nhanh chóng và chỉ chậm lại cho các đặc điểm quan trọng. Ngoài ra, tránh chồng chất dung sai bằng cách định kích thước từ một chuẩn duy nhất, và chỉ định yêu cầu độ nhám bề mặt Ra 1,6 micromet chỉ trên các bề mặt làm kín, để các bề mặt khác ở Ra 3,2. Cuối cùng, yêu cầu nhà cung cấp báo cáo năng lực quy trình (giá trị Cpk) cho các kích thước quan trọng; Cpk từ 1,33 trở lên cho thấy quy trình ổn định.

Các Vấn Đề Dung Sai Thường Gặp Trong Gia Công CNC và Giải Pháp Là Gì?

Vấn đề dung sai phổ biến nhất là độ tròn trên các chi tiết tiện, xảy ra khi áp lực mâm cặp làm biến dạng phôi thành mỏng; giải pháp là sử dụng trục gá hoặc đồ gá hàm mềm. Một vấn đề thường gặp khác là sự trôi vị trí lỗ trên máy phay 3 trục, gây ra bởi độ lệch dụng cụ trong các lỗ sâu; điều này được giải quyết bằng cách khoan gõ (peck drilling) và sử dụng dụng cụ ngắn hơn với đường kính lớn hơn. Các vấn đề về độ nhám bề mặt, chẳng hạn như vết rung (chatter marks), do độ cứng vững không đủ, và cách khắc phục là giảm tốc độ trục chính 20% hoặc tăng tốc độ chạy dao để phá vỡ cộng hưởng. Cuối cùng, sự biến thiên giữa các lô xảy ra khi máy nóng lên trong giờ đầu tiên sản xuất; giải pháp là chạy chu kỳ làm nóng máy trong 20 phút trước chi tiết đầu tiên và sử dụng đầu dò trong quá trình để điều chỉnh offset. Tại BQUQ, chúng tôi thực hiện tất cả các giải pháp này như một quy trình tiêu chuẩn, và báo cáo kiểm tra của chúng tôi cho thấy tỷ lệ đạt ngay lần đầu là 98% cho các bộ phận trong dải dung sai +/- 0,005 mm.

FAQ

Dung sai tiêu chuẩn cho gia công CNC mà không tốn thêm chi phí là gì?

Dung sai tiêu chuẩn là +/- 0,005 mm (0,0002 inch) đối với chi tiết kim loại và +/- 0,010 mm đối với chi tiết nhựa. Đây là mặc định trong hầu hết các xưởng CNC và không làm tăng chi phí hoặc thời gian giao hàng. Nó phù hợp cho phần lớn các bộ phận chức năng.

Gia công CNC có thể đạt dung sai +/- 0,001 mm không?

Có, +/- 0,001 mm (0,00004 inch) là có thể đạt được nhưng chỉ trên các đặc điểm cụ thể như trục mài hoặc lỗ mài nghiền, và nó yêu cầu thiết bị chuyên dụng như máy mài tròn. Mức này đắt đỏ, với hệ số chi phí gấp 3 đến 5 lần tiêu chuẩn, và chỉ được sử dụng cho các ứng dụng như con trượt thủy lực hoặc bệ đỡ ổ bi.

Làm thế nào để chọn dung sai phù hợp cho chi tiết CNC của tôi?

Khớp dung sai với chức năng: sử dụng +/- 0,005 mm cho các bộ phận lắp ghép, +/- 0,010 mm cho lắp ghép có khe hở, và +/- 0,100 mm cho các bề mặt thẩm mỹ. Luôn cung cấp ghi chú dung sai chung trên bản vẽ, chẳng hạn như "ISO 2768-mK", và chỉ định riêng các kích thước quan trọng.

Độ nhám bề mặt có ảnh hưởng đến dung sai kích thước có thể đạt được không?

Có, độ nhám bề mặt thô (Ra 6,3 micromet) có thể che giấu sai số kích thước vì các điểm đo nằm trên đỉnh nhấp nhô, làm cho bộ phận trông lớn hơn thực tế. Đối với dung sai chặt hơn +/- 0,005 mm, hãy chỉ định độ nhám bề mặt Ra 1,6 micromet hoặc tốt hơn. Mài hoặc phay tinh là cần thiết để đạt được cả dung sai chặt chẽ và bề mặt mịn.

Thời gian giao hàng cho gia công CNC độ chính xác cao là bao lâu?

Gia công độ chính xác cao thêm khoảng 2 đến 4 ngày so với thời gian giao hàng tiêu chuẩn. Một bộ phận tiêu chuẩn mất 5 đến 7 ngày, trong khi một bộ phận độ chính xác cao mất 8 đến 12 ngày, bao gồm cả kiểm tra CMM. Tại BQUQ, chúng tôi cung cấp báo giá trong 12 giờ và có thể bắt đầu sản xuất trong vòng 24 giờ cho các bộ ph
