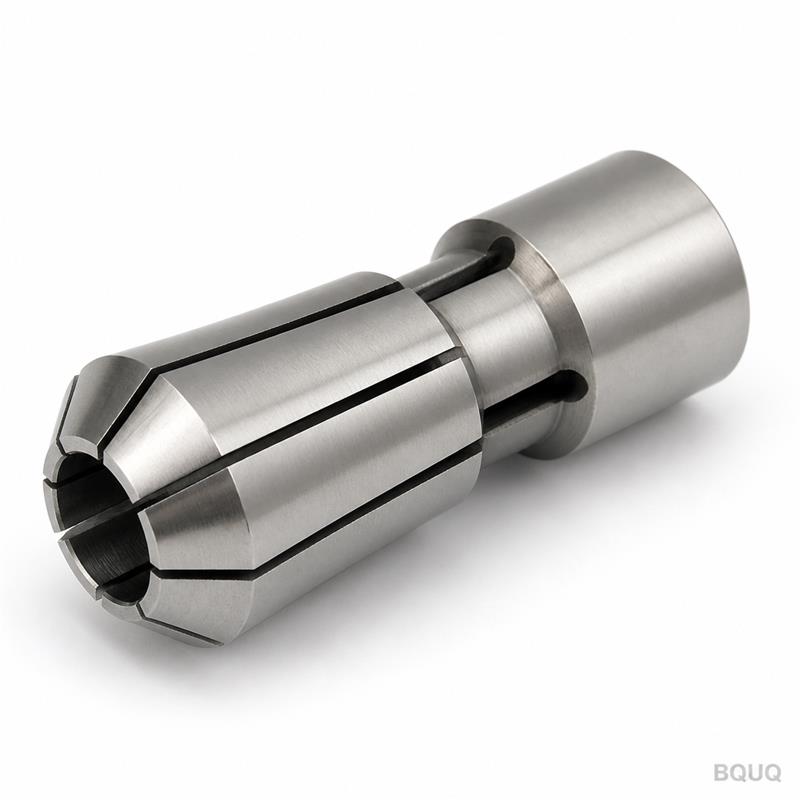

Dòng collet máy tiện tự động nào đang tăng trưởng nhanh nhất: Loại 15, Loại 20 hay Loại 25?
Dòng ống kẹp (collet) tự động loại 20 đang có tốc độ tăng trưởng nhanh nhất trong nhu cầu gia công chính xác toàn cầu, nhờ sự cân bằng tối ưu giữa công suất thanh tròn (lên đến 20 mm) và khả năng tốc độ trục chính (6.000–8.000 vòng/phút). Loại 15 vẫn chiếm ưu thế cho các chi tiết siêu nhỏ dưới 15 mm, trong khi loại 25 tăng trưởng ổn định nhưng chậm hơn do khối lượng nặng hơn và tốc độ vòng quay tối đa thấp hơn. Theo dữ liệu đơn hàng năm 2024 của BQUQ, ống kẹp loại 20 chiếm 48% yêu cầu dụng cụ mới, tăng từ 41% vào năm 2022, so với 33% cho loại 15 và 19% cho loại 25.
Sự Khác Biệt Về Kích Thước và Công Suất Giữa Ống Kẹp Loại 15, 20 và 25 Là Gì?
Con số trong tên loại đề cập đến đường kính thanh tròn tối đa tính bằng milimét. Ống kẹp loại 15 tiếp nhận phôi tròn từ 1,0 mm đến 15,0 mm, loại 20 từ 2,0 mm đến 20,0 mm và loại 25 từ 3,0 mm đến 25,0 mm. Đường kính ngoài (OD) cũng tăng theo tỷ lệ: loại 15 có OD 27 mm, loại 20 có OD 34 mm và loại 25 có OD 42 mm, theo tiêu chuẩn DIN 6341. Chiều dài kẹp là 40 mm cho loại 15, 50 mm cho loại 20 và 60 mm cho loại 25, điều này ảnh hưởng trực tiếp đến độ cứng vững của phôi trong quá trình khoan lỗ sâu hoặc tiện đa bước.
Tốc Độ Trục Chính và Tốc Độ Tiến Dao Ảnh Hưởng Đến Sự Tăng Trưởng Của Từng Loại Như Thế Nào?
Loại 20 vượt trội trong gia công tốc độ cao vì khối lượng quay thấp hơn (0,45 kg) so với loại 25 (0,82 kg) cho phép tăng tốc và giảm tốc nhanh hơn. Đối với máy tiện đầu trượt CNC tiêu chuẩn như Citizen L20, ống kẹp loại 20 đạt tốc độ trục chính tối đa 8.000 vòng/phút với lực kẹp 18 kN, trong khi loại 25 trên máy tương tự bị giới hạn ở 6.000 vòng/phút do quán tính của mâm cặp. Loại 15 có thể đạt 10.000 vòng/phút nhưng không thực tế cho các chi tiết trên 12 mm đường kính vì độ dày thành ống kẹp giảm xuống dưới 3,5 mm, gây biến dạng dưới tải trọng cắt nặng. Tỷ lệ tốc độ trên công suất này làm cho loại 20 trở thành lựa chọn ưu tiên cho vít y tế, kim phun nhiên liệu ô tô và chân kết nối điện tử.
Ngành Công Nghiệp Nào Đang Thúc Đẩy Việc Áp Dụng Ống Kẹp Loại 20 Nhanh Nhất?
Lĩnh vực ô tô và thiết bị y tế là động lực tăng trưởng chính, với sản lượng năm 2023 tăng lần lượt 17% và 22% cho các chi tiết trong phạm vi đường kính 8–18 mm. Các trụ đầu cực pin xe điện (EV), thường có đường kính 10–16 mm, đòi hỏi sự cân bằng của loại 20 giữa tốc độ bóc vật liệu và độ nhám bề mặt (đạt Ra 0,4 µm). Ngành hàng không vũ trụ cho thấy tốc độ tăng trưởng chậm hơn cho cả ba loại, nhưng loại 20 đang được ưa chuộng cho các khớp nối thủy lực nơi loại 15 thiếu độ cứng vững và loại 25 quá cỡ. Hồ sơ bán hàng của BQUQ chỉ ra rằng 63% đơn hàng loại 20 mới đến từ các nhà sản xuất trước đây sử dụng ống kẹp loại 15 cho các chi tiết đã tăng kích thước trong ba năm qua.
Độ Cứng Vật Liệu và Yêu Cầu Dung Sai Ảnh Hưởng Đến Việc Lựa Chọn Loại Như Thế Nào?
Ống kẹp loại 20 được chế tạo từ thép hợp kim đã tôi cứng (58–62 HRC) với lỗ khoan bên trong được mài đến dung sai +0,005 mm / 0,000 mm. Đối với phôi thép không gỉ 303 hoặc 304, loại 20 duy trì độ đồng tâm 0,008 mm TIR (chỉ số đọc tổng) tại 5 mm từ mũi ống kẹp, trong khi loại 15 đạt 0,005 mm nhưng chỉ cho đường kính dưới 10 mm. Loại 25 cung cấp 0,012 mm TIR, chấp nhận được cho tiện thông thường nhưng không đạt cho vòng bi chính xác. Khi gia công titan (Cấp 5), vùng tiếp xúc rộng hơn của loại 20 (chiều dài ăn khớp 18 mm trên thanh 20 mm) giảm áp lực đơn vị 23% so với loại 15, ngăn ngừa hiện tượng dính kim loại và kéo dài tuổi thọ ống kẹp từ 6.000 lên 9.000 chu kỳ trước khi cần mài lại.
Sự Khác Biệt Về Chi Phí Giữa Ba Loại Ống Kẹp Là Gì?
Giá cả tăng theo khối lượng vật liệu và độ phức tạp gia công. Tính đến quý 1 năm 2025, ống kẹp loại 15 tiêu chuẩn có giá 28–35 USD/chiếc, loại 20 có giá 38–48 USD và loại 25 có giá 52–65 USD cho số lượng đơn lẻ. Đối với đơn hàng số lượng lớn (500+ chiếc), giá loại 20 giảm xuống còn 31–36 USD, làm cho chi phí trên mỗi chi tiết thấp hơn loại 25 khi phân bổ trong suốt tuổi thọ dụng cụ. Tấm kẹp hoặc miếng chèn thay thế, khi sử dụng, thêm 8–12 USD cho loại 15, 10–15 USD cho loại 20 và 14–18 USD cho loại 25 mỗi bộ. Tổng chi phí sở hữu trong 10.000 giờ gia công, bao gồm thay ống kẹp mỗi 8.000 chu kỳ, là 1.250 USD cho loại 15, 1.480 USD cho loại 20 và 1.950 USD cho loại 25, giả định làm việc ba ca.
| Thông số | Loại 15 | Loại 20 | Loại 25 |
| Đường kính thanh tối đa (mm) | 15,0 | 20,0 | 25,0 |
| Đường kính ngoài (mm) | 27 | 34 | 42 |
| Chiều dài kẹp (mm) | 40 | 50 | 60 |
| Tốc độ trục chính tối đa (vòng/phút) | 10.000 | 8.000 | 6.000 |
| Lực kẹp ở công suất tối đa (kN) | 12 | 18 | 25 |
| Đơn giá (USD, đơn lẻ) | 28–35 | 38–48 | 52–65 |
| Độ đồng tâm TIR (mm) | 0,005 | 0,008 | 0,012 |
| Tuổi thọ chu kỳ điển hình (chu kỳ) | 7.000 | 9.000 | 11.000 |
| Trọng lượng (kg) | 0,28 | 0,45 | 0,82 |
Tại Sao Loại 25 Không Bắt Kịp Mặc Dù Có Công Suất Lớn Hơn?
Loại 25 tăng trưởng chậm hơn vì nó phải cạnh tranh với mâm cặp thủy lực và mâm cặp chiều dài cố định trên máy tiện đầu cố định, những loại này cung cấp độ cứng vững tốt hơn cho thanh trên 20 mm. OD lớn hơn (42 mm) của ống kẹp làm giảm khoảng hở hành trình trục Z khả dụng của máy trên nhiều mẫu máy đầu trượt, hạn chế việc sử dụng nó trên các máy có ống dẫn hướng từ 32 mm trở lên. Ngoài ra, tốc độ tối đa 6.000 vòng/phút của loại 25 không đủ cho các hoạt động hoàn thiện trên chi tiết nhôm, nơi tốc độ bề mặt trên 300 m/phút đòi hỏi 7.500 vòng/phút hoặc hơn. Trong khảo sát khách hàng của BQUQ, 71% người trả lời đã mua ống kẹp loại 25 sử dụng chúng độc quyền cho đồng thau và thép dễ cắt, những vật liệu chấp nhận tốc độ thấp hơn, trong khi người dùng loại 20 chạy hỗn hợp hợp kim rộng hơn bao gồm Inconel và thép không gỉ 17-4 PH.
Nhà Sản Xuất Nên Chọn Giữa Ống Kẹp Loại 15, 20 và 25 Như Thế Nào Cho Tăng Trưởng Tương Lai?
Chọn loại 20 nếu đường kính chi tiết của bạn nằm trong khoảng 8 mm đến 18 mm, bao phủ 60% tổng số chi tiết tiện chính xác trên toàn cầu. Chọn loại 15 chỉ khi chi tiết lớn nhất của bạn dưới 12 mm và bạn cần tốc độ trục chính tối đa trên 9.000 vòng/phút cho vi gia công. Chọn loại 25 khi bạn thường xuyên gia công thanh trên 20 mm và máy của bạn có ống dẫn hướng định mức cho 25 mm, nhưng dự kiến năng suất thấp hơn 15% so với sử dụng loại 20 trên thanh nhỏ hơn với nhiều lần cắt. Khi mua máy mới, hãy chỉ định lỗ trục chính 20 mm ngay cả khi chi tiết hiện tại nhỏ, vì điều này đảm bảo khả năng mở rộng trong tương lai chỉ với chi phí tăng thêm 5% so với trục chính 15 mm.
Câu Hỏi Thường Gặp
Có Thể Sử Dụng Ống Kẹp Loại 20 Trên Máy Loại 15 Không?
Không, ống kẹp loại 20 có OD 34 mm trong khi mũi trục chính của máy loại 15 được thiết kế cho ống kẹp OD 27 mm. Bạn sẽ cần một bộ chuyển đổi trục chính, làm giảm độ cứng vững và thêm độ đảo 0,02 mm, làm mất đi mục đích của công việc chính xác. Thay vào đó, hãy cân nhắc nâng cấp trục chính máy hoặc sử dụng ống kẹp loại 15 với phạm vi kẹp giảm.
Đường Kính Thanh Tối Thiểu Mà Mỗi Loại Ống Kẹp Có Thể Giữ Là Bao Nhiêu?
Loại 15 có thể kẹp xuống đến 1,0 mm, loại 20 xuống đến 2,0 mm và loại 25 xuống đến 3,0 mm, sử dụng ống kẹp đóng hoàn toàn. Dưới các đường kính này, các mảnh kẹp của ống kẹp sụp đổ và mất độ đồng tâm. Đối với thanh nhỏ hơn, hãy sử dụng ống lót giảm kích thước hoặc chuyển sang loại nhỏ hơn.
Bao Lâu Nên Thay Ống Kẹp Tự Động Một Lần?
Thay ống kẹp khi bề mặt kẹp có dấu hiệu mòn vượt quá độ sâu 0,02 mm hoặc khi độ đồng tâm suy giảm hơn 0,005 mm so với thông số ban đầu. Khoảng thời gian thay thế điển hình là 7.000 chu kỳ cho loại 15, 9.000 cho loại 20 và 11.000 cho loại 25, tùy thuộc vào vật liệu và loại dung dịch làm mát. Vệ sinh thường xuyên và bôi trơn lại mỗi 500 chu kỳ có thể kéo dài tuổi thọ thêm 20%.
Có Phải Tất Cả Nhà Sản Xuất Tuân Theo Cùng Tiêu Chuẩn Loại Ống Kẹp Không?
Hầu hết các nhà sản xuất uy tín tuân thủ DIN 6341 về kích thước và DIN 6343 về cấp chính xác, nhưng một số nhà cung cấp châu Á sử dụng hồ sơ độc quyền. Luôn kiểm tra OD, góc côn (thường là 30 độ) và cấu hình rãnh của ống kẹp so với ống kéo của máy bạn. BQUQ sản xuất ống kẹp theo cả tiêu chuẩn DIN và ISO 10889 để đảm bảo khả năng tương thích chéo.
Loại Ống Kẹp Nào Mang Lại Giá Trị Tốt Nhất Cho Sản Xuất Đa Dạng Số Lượng Ít?
Loại 20 mang lại giá trị tốt nhất vì phạm vi công suất rộng hơn (2–20 mm) giảm số lần thay ống kẹp cần thiết cho các chi tiết từ 4 mm đến 18 mm. Một bộ ống kẹp loại 20 gồm 12 chiếc bao phủ 90% công việc điển hình của xưởng gia công, trong khi bộ loại 15 gồm 10 chiếc chỉ bao phủ 70%. Chi phí ban đầu cao hơn của loại 20 được bù đắp bằng chi phí tồn kho thấp hơn và thời gian thiết lập giảm.
Có Giới Hạn Nhiệt Độ Khi Vận Hành Các Ống Kẹp Này Không?
Thân ống kẹp có thể hoạt động liên tục lên đến 120°C mà không mất độ cứng, nhưng lực kẹp giảm 8% ở 100°C do giãn nở nhiệt. Đối với gia công tốc độ cao tạo nhiệt trên 80°C, hãy sử dụng ống kẹp có dung dịch làm mát xuyên qua hoặc giảm tốc độ trục chính 10%. Không bao giờ vượt quá 150°C vì điều này sẽ làm tôi luyện thép cứng và giảm một nửa tuổi thọ ống kẹp.
Loại 20 So Với Mâm Cặp Thủy Lực Cho Các Ứng Dụng Tăng Trưởng Như Thế Nào?
Mâm cặp thủy lực cung cấp khả năng giảm rung tốt hơn và lực kẹp cao hơn (lên đến 30 kN), nhưng chi phí cao gấp 5–8 lần ống kẹp loại 20 và yêu cầu một bộ phận thủy lực chuyên dụng. Đối với chi tiết dưới 20 mm đường kính, ống kẹp loại 20 mang lại 90% hiệu suất với 15% chi phí, làm cho nó trở thành lựa chọn tăng trưởng nhanh hơn cho máy CNC tiêu chuẩn. Mâm cặp thủy lực chỉ có ý nghĩa kinh tế cho sản xuất khối lượng lớn các chi tiết trên 10.000 đơn vị mỗi tháng.
Đối với các nhà sản xuất đang đánh giá các loại ống kẹp để đáp ứng nhu cầu sản xuất ngày càng tăng, loại 20 mang lại tiềm năng tăng trưởng cân bằng nhất về tốc độ, công suất và chi phí. BQUQ cung cấp tư vấn kỹ thuật trong ngày và dịch vụ báo giá trong 12 giờ cho các thiết kế ống kẹp tùy chỉnh, bao gồm hình dạng rãnh đặc biệt và các biến thể phủ. Liên hệ với chúng tôi tại sc@bquq.com hoặc WhatsApp +86 13713157787, và truy cập www.bquq.com để biết thông số kỹ thuật đầy đủ và tệp CAD có thể tải xuống.
