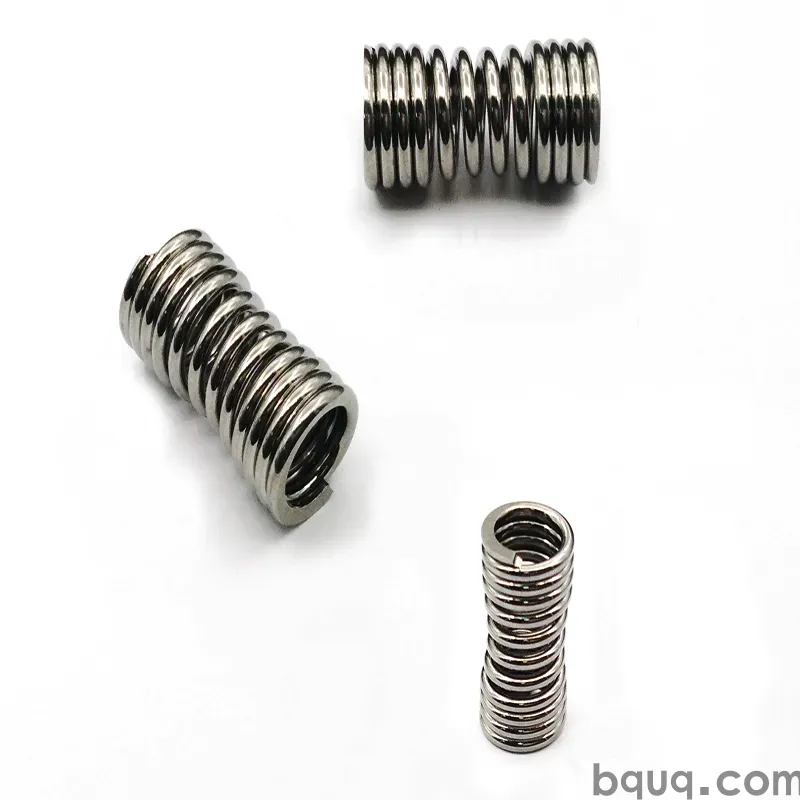

Lò xo khuôn trong khuôn ép phun và khuôn dập
Trả lời ngắn gọn: Lò xo khuôn là lò xo nén hạng nặng có chức năng tích trữ và giải phóng năng lượng bên trong một dụng cụ — đẩy sản phẩm ra, hồi vị tấm chặn, tạo tải trước cho các thanh trượt và giữ các cam. Trong khuôn ép phun, chúng thường hoạt động với độ biến dạng 10–30% chiều dài tự do và phải chịu được 100.000 đến 1.000.000+ chu kỳ ở nhiệt độ khuôn lên tới khoảng 200 °C. Trong khuôn dập, chúng làm việc vất vả hơn: độ biến dạng 25–40% chiều dài tự do, tốc độ chu kỳ hàng trăm lần mỗi phút, và tải trọng va đập chi phối tuổi thọ mỏi. BQUQ gia công và quấn các lò xo này trong một nhà máy ISO9001 tại Dongguan, đạt dung sai ±0,005 mm trên các đặc điểm CNC và báo giá lò xo khuôn theo yêu cầu trong 12 giờ làm việc.
Lò xo khuôn thực hiện chính xác chức năng gì trong khuôn ép hoặc khuôn dập?
Lò xo khuôn không phải là lò xo đa dụng. Đây là lò xo nén được thiết kế để hoạt động bên trong một hốc kín, ở chiều dài lắp đặt xác định, với số hành trình xác định, mà không mất đủ lực khiến dụng cụ cấp liệu sai hoặc không đẩy được sản phẩm ra.
Trong khuôn ép phun, lò xo khuôn thường đảm nhận một trong bốn nhiệm vụ:
- Hồi vị tấm đẩy. Đẩy tấm đẩy trở về vị trí ban đầu sau khi sản phẩm được đẩy ra, để khuôn có thể đóng an toàn.
- Tạo tải trước cho tấm chặn và tấm khuôn. Giữ tấm chặn hoặc thanh trượt ở vị trí xác định cho đến khi khuôn mở hoặc đóng đủ xa để giải phóng.
- Dẫn động thanh trượt và cơ cấu nâng. Dẫn động thanh trượt tác động ngang, cơ cấu nâng hoặc hồi vị cam khi hệ thống thủy lực quá cồng kềnh hoặc quá chậm.
- Hỗ trợ van và hot-runner. Tạo tải trước nhẹ, lặp lại được trên chốt hoặc van cổng.
Trong khuôn dập, cùng dòng lò xo này xuất hiện dưới dạng:
- Lò xo tấm chặn — giữ phôi phẳng trong khi chày đi vào vật liệu, sau đó giải phóng.
- Lò xo tấm ép — kiểm soát dòng chảy vật liệu trong các nguyên công kéo và tạo hình.
- Lò xo đẩy và đột — đẩy sản phẩm hoàn thiện ra khỏi khuôn.
- Lò xo hồi vị cam — đưa thanh trượt cam trở về vị trí nghỉ mỗi hành trình.
Điểm chung là lò xo là chi tiết hao mòn. Nó được thiết kế để thay thế, và khuôn phải được thiết kế sao cho việc thay thế chỉ mất vài phút, không phải vài giờ.
Lò xo khuôn khác gì so với lò xo nén thông thường?
Ba yếu tố phân biệt lò xo khuôn với lò xo nén thông dụng: vật liệu, hình học và đặc tính tải-trọng-biến dạng.
| Đặc điểm | Lò xo nén thông thường | Lò xo khuôn |
|---|---|---|
| Dây thép điển hình | Thép nhạc, 0,3–3 mm | Hợp kim chrome-silicon hoặc chrome-vanadium, 3–20 mm |
| Dạng cuộn | Bước cuộn mở, đầu tròn | Đầu kín và mài phẳng, tiết diện dây hình chữ nhật hoặc hình thang phổ biến |
| Dải biến dạng | 10–25% chiều dài tự do | 25–40% chiều dài tự do cho dập, 10–30% cho khuôn ép |
| Dung sai tải | Thường ±10% | Thường ±5% tại tải định mức ở chiều dài xác định |
| Mã màu | Hiếm | Tiêu chuẩn (kiểu ISO 10243) cho cấp tải |
| Mục tiêu tuổi thọ | Phụ thuộc ứng dụng | Quy định bằng số hành trình tại độ biến dạng định mức |
| Xử lý nhiệt | Ủ giảm ứng suất | Tôi và ram, phun bi, đặt trước (scragged) |
Tiết diện dây hình chữ nhật là khác biệt lớn nhất. Dây hình chữ nhật hoặc hình thang chứa nhiều vật liệu hơn trong cùng đường kính hốc, do đó lò xo khuôn tạo ra lực lớn hơn nhiều trên mỗi milimét hốc so với lò xo dây tròn có cùng đường kính ngoài. Đó là lý do các nhà thiết kế khuôn và khuôn dập có thể chỉ định một lò xo nhỏ gọn với định mức tải cao thay vì xếp chồng nhiều lò xo dây tròn.
Đặt trước, đôi khi gọi là scragging, là khác biệt thầm lặng còn lại. Lò xo được nén vượt quá độ biến dạng định mức một lần trong quá trình sản xuất để nó nhận biến dạng dẻo vĩnh viễn tại nhà máy thay vì trong khuôn. Lò xo khuôn không được đặt trước sẽ mất chiều dài tự do trong vài trăm hành trình đầu tiên, và khuôn sẽ mất lực đẩy theo.
Mã màu lò xo khuôn thực sự có ý nghĩa gì?
Hầu hết lò xo khuôn bán trên thị trường quốc tế tuân theo phân loại tải bằng mã màu, thường gắn với ISO 10243. Màu sắc mô tả mức độ lò xo có thể bị nén so với chiều dài tự do trong khi vẫn nằm trong dải ứng suất an toàn — không phải độ mạnh tuyệt đối của nó.
| Mã màu | Cấp tải | Độ biến dạng tối đa điển hình (% chiều dài tự do) | Ứng dụng điển hình |
|---|---|---|---|
| Xanh lá | Nhẹ | ~40% | Tấm chặn nhẹ, lò xo hồi vị, đẩy lực thấp |
| Xanh dương | Trung bình | ~32% | Đẩy khuôn thông dụng, tải tấm chặn trung bình |
| Đỏ | Nặng | ~25% | Tấm chặn nặng, tấm ép, lực đẩy cao |
| Vàng | Rất nặng | ~20% | Tấm ép lực cao, hành trình ngắn, dập chu kỳ cao |
| Nâu / khác | Siêu nặng | ~15% | Tải cực lớn, hành trình rất ngắn, hồi vị cam dưới tải cao |
Hai cảnh báo thực tế. Thứ nhất, màu cho biết giới hạn biến dạng, không phải lực — hai lò xo đỏ có chiều dài tự do khác nhau có định mức tải rất khác nhau. Thứ hai, màu sắc là quy ước, không phải quy luật. Luôn làm việc từ bảng tải-trọng-biến dạng của nhà cung cấp tại chiều dài lắp đặt bạn thực sự sử dụng, và kiểm tra độ sâu hốc, đường kính lỗ và đường kính thanh dẫn.
Làm thế nào để chọn kích thước lò xo khuôn cho một khuôn thực tế?
Việc chọn kích thước là tính toán bốn bước, và nên làm đúng vì lò xo quá nhỏ sẽ hỏng sớm còn lò xo quá lớn sẽ làm hỏng khuôn.
Bước 1: Xác định lực cần thiết tại vị trí làm việc
Tính lực mà lò xo phải tạo ra tại thời điểm quan trọng — không phải ở chiều dài tự do. Đối với lò xo hồi vị tấm đẩy, đó là lực cần để nâng tấm đẩy cộng ma sát cộng biên an toàn, thường 1,3–1,5 lần.
Bước 2: Chọn chiều dài lắp đặt và hành trình
Chiều dài lắp đặt = độ sâu hốc trừ không gian do tấm, vòng đệm hoặc vai thanh dẫn chiếm. Hành trình = khoảng cách lò xo di chuyển trong chu kỳ khuôn. Sau đó:
% biến dạng = (hành trình ÷ chiều dài tự do) × 100
Nếu kết quả vượt quá giới hạn cấp màu, bạn cần chiều dài tự do dài hơn, cấp nặng hơn, hoặc thiết kế hốc khác.
Bước 3: Kiểm tra lỗ và thanh dẫn
Lò xo khuôn thường được chỉ định theo đường kính ngoài, đường kính trong và chiều dài tự do. Lỗ hốc nên có độ lắp trượt khít — thường lớn hơn đường kính ngoài lò xo vài phần mười milimét — và thanh dẫn hoặc chốt dẫn hướng nên nhỏ hơn đường kính trong lò xo vài phần mười. Khe hở quá lớn làm lò xo mất ổn định; quá nhỏ làm kẹt và mài mòn hốc.
Bước 4: Kiểm tra tuổi thọ và nhiệt độ
Tuổi thọ giảm mạnh khi độ biến dạng tăng. Một lò xo định mức một triệu hành trình ở 25% biến dạng có thể chỉ đạt một phần nhỏ ở 40%. Trong khuôn nóng, lò xo chrome-silicon tiêu chuẩn mất khả năng tải khi nhiệt độ tăng; trên khoảng 200 °C bạn nên xem xét hợp kim khác hoặc cơ cấu khác hoàn toàn.
Ví dụ tính toán, chỉ mang tính tham khảo:
| Thông số | Giá trị |
|---|---|
| Lực cần thiết tại vị trí làm việc | 900 N |
| Đường kính lỗ hốc | 25 mm |
| Độ sâu hốc khả dụng | 80 mm |
| Hành trình yêu cầu | 16 mm |
| Lò xo được chọn | 25 mm OD × 12,5 mm ID × 76 mm chiều dài tự do, cấp đỏ |
| Biến dạng tại vị trí làm việc | 16 ÷ 76 = 21% |
| Giới hạn cấp đỏ | 25% |
| Kết luận | Chấp nhận được, có biên cho biến dạng dẻo và hao mòn |
Vật liệu và lớp hoàn thiện nào được sử dụng, và khi nào chúng quan trọng?
Thép hợp kim chrome-silicon (thường AISI 9254 hoặc tương đương) là mặc định cho lò xo khuôn. Nó cân bằng tốt giữa độ bền mỏi, khả năng tôi cứng và chi phí, và là vật liệu đằng sau hầu hết lò xo danh mục xanh lá, xanh dương, đỏ và vàng.
Thép chrome-vanadium (AISI 6150 hoặc tương đương) được dùng khi cần khả năng chịu nhiệt cao hơn hoặc hiệu suất mỏi tốt hơn. Nó đắt hơn và gia công khác, nhưng giữ tải tốt hơn trong khuôn nóng.
Các mác thép không gỉ xuất hiện trong dụng cụ thực phẩm, y tế và phòng sạch, hoặc nơi khuôn gặp ngưng tụ và rửa trôi. Chúng thường có độ bền mỏi thấp hơn chrome-silicon, nên lò xo phải được chọn kích thước thận trọng hơn. Hướng dẫn của chúng tôi về bảo vệ chống ăn mòn lò xo trình bày chi tiết các đánh đổi vật liệu và lớp phủ.
Lớp hoàn thiện quan trọng hơn hầu hết nhà thiết kế nghĩ:
- Phun bi tạo ứng suất dư nén tại bề mặt và là một trong những cách rẻ nhất để kéo dài tuổi thọ mỏi.
- Đặt trước ổn định chiều dài tự do và tải.
- Mạ kẽm hoặc kẽm-niken tăng khả năng chống ăn mòn nhưng có thể gây giòn thép độ bền cao nếu bỏ qua bước sấy khử giòn.
- Sơn tĩnh điện hoặc sơn phổ biến trên lò xo mã màu nhưng tăng độ dày — kiểm tra với khe hở lỗ của bạn.
Xử lý nhiệt và ủ giảm ứng suất không phải bước tùy chọn. Lò xo khuôn được quấn, tôi cứng và ram nhưng không bao giờ ủ giảm ứng suất sẽ trôi chiều dài và mất tải. Bài viết của chúng tôi về ủ giảm ứng suất lò xo giải thích quá trình này tác động đến ứng suất dư như thế nào và tại sao nó thể hiện thành tuổi thọ tại khuôn.
Điều gì làm lò xo khuôn hỏng trong quá trình sử dụng?
Hỏng hóc hiếm khi bí ẩn. Chúng tập trung vào một số nguyên nhân.
| Dạng hỏng | Nguyên nhân gốc điển hình | Khắc phục |
|---|---|---|
| Nứt mỏi gần vòng cuối | Biến dạng vượt giới hạn cấp, hoặc không phun bi | Giảm biến dạng, tăng chiều dài tự do, chỉ định lò xo phun bi |
| Mất chiều dài tự do / tải | Lò xo không được đặt trước, hoặc hoạt động vượt giới hạn chảy | Chỉ định lò xo đặt trước, kiểm tra lại biến dạng |
| Mất ổn định hoặc cong | Lỗ quá lớn, không có thanh dẫn, lò xo quá mảnh | Siết độ lắp lỗ, thêm thanh dẫn hoặc ống lót |
| Mài mòn và mỏi tại các vòng | Nhiễm bẩn, bề mặt lỗ kém, tải ngang | Cải thiện bề mặt lỗ, thêm bôi trơn, loại bỏ tải ngang |
| Rỗ ăn mòn | Ngưng tụ, rửa trôi, lớp mạ không tương thích | Chuyển sang thép không gỉ hoặc nâng cấp lớp phủ |
| Vòng cuối bị nghiền | Bề mặt chịu lực đầu kín không đủ | Dùng đầu kín và mài phẳng, kiểm tra độ phẳng hốc |
Nguyên nhân phổ biến nhất gây hỏng sớm trong cả khuôn ép và khuôn dập là chạy lò xo gần chiều cao đặc của nó hơn nhà thiết kế nhận ra. Khi lò xo bị nén đến chiều cao đặc, các vòng chạm nhau, ứng suất tăng vọt và lò xo thực chất là một khối cứng. Luôn để khe hở giữa chiều cao đặc và chiều cao nén tối đa — 10% hành trình là quy tắc ngón tay cái hợp lý.
Ứng dụng khuôn ép phun và khuôn dập khác nhau như thế nào?
Chúng dùng cùng dòng lò xo nhưng gây ứng suất rất khác.
| Yếu tố | Khuôn ép phun | Khuôn dập |
|---|---|---|
| Tốc độ chu kỳ | Thấp, giây đến phút | Cao, hàng chục đến hàng trăm mỗi phút |
| Tải chi phối | Tải trước ổn định, trôi nhiệt | Va đập và xung lực |
| Nhiệt độ | Lên tới ~200 °C tại lòng khuôn | Thường gần nhiệt độ môi trường, nung nóng cục bộ tại chày |
| Biến dạng | 10–30% chiều dài tự do | 25–40% chiều dài tự do |
| Mục tiêu tuổi thọ | Thường 100.000–500.000 chu kỳ | Thường 1.000.000+ chu kỳ |
| Yếu tố hỏng chính | Mất tải do nhiệt, ăn mòn | Mỏi, mất ổn định, mài mòn |
| Tiếp cận thay thế | Thường phải tháo khuôn | Thường tiếp cận được trong máy dập |
Hệ quả thực tế là lò xo khuôn ép thường được chọn kích thước để giữ lực qua nhiệt độ và thời gian, trong khi lò xo khuôn dập được chọn kích thước cho tuổi thọ mỏi dưới va đập. Một lò xo hoạt động tốt trong ứng dụng này có thể hỏng nhanh trong ứng dụng kia.
Lò xo khuôn có thể được làm theo yêu cầu không, và RFQ nên bao gồm những gì?
Có — và trong nhiều khuôn, lò xo danh mục là một thỏa hiệp. Lò xo khuôn theo yêu cầu cho phép bạn khớp với hốc bạn đã có thay vì thiết kế lại hốc quanh một mặt hàng danh mục. Các tùy chỉnh điển hình bao gồm chiều dài tự do phi tiêu chuẩn, tải cụ thể tại chiều dài lắp đặt cụ thể, tiết diện dây thay thế, vật liệu thép không gỉ hoặc chrome-vanadium, và cấu hình đầu đặc biệt.
Một RFQ hữu ích bao gồm:
- Đường kính ngoài, đường kính trong và chiều dài tự do (hoặc kích thước hốc)
- Tải yêu cầu tại chiều dài lắp đặt, kèm dung sai
- Hành trình và tốc độ chu kỳ
- Nhiệt độ và môi trường làm việc
- Tuổi thọ mong đợi tính bằng hành trình
- Ưu tiên vật liệu hoặc lớp hoàn thiện
- Số lượng mỗi năm và mỗi lần giao
BQUQ vận hành gia công CNC đạt ±0,005 mm, dập kim loại, quấn lò xo theo yêu cầu và sản xuất tản nhiệt trên bốn dây chuyền sản xuất trong một nhà máy tại Dongguan. Điều đó quan trọng với lò xo khuôn vì lò xo và hốc chứa nó có thể được sản xuất theo cùng bộ bản vẽ, cùng chuỗi dung sai, trong cùng hệ thống chất lượng. MOQ linh hoạt được áp dụng, và báo giá trả về trong 12 giờ làm việc. Hướng dẫn RFQ lò xo theo yêu cầu của chúng tôi trình bày thông tin giúp báo giá nhanh hơn.
Câu hỏi thường gặp
H: Làm sao biết nên dùng lò xo khuôn màu nào?
Đ: Bắt đầu từ độ biến dạng bạn cần, không phải từ màu. Tính hành trình chia chiều dài tự do theo phần trăm, sau đó chọn cấp nhẹ nhất có giới hạn nằm trên con số đó với biên an toàn. Xanh lá cho phép khoảng 40%, xanh dương khoảng 32%, đỏ khoảng 25% và vàng khoảng 20%. Luôn xác nhận tải thực tế tại chiều dài lắp đặt từ bảng tải-trọng-biến dạng của nhà cung cấp, vì chỉ màu sắc không định nghĩa lực.
H: Tôi có thể dùng lò xo nén tiêu chuẩn thay cho lò xo khuôn không?
Đ: Đôi khi có thể, nếu tải nhẹ, biến dạng nhỏ và số chu kỳ thấp. Với bất kỳ ứng dụng nào có lực cao, số chu kỳ cao hoặc hốc kín, lò xo khuôn là lựa chọn tốt hơn. Dây tiết diện chữ nhật chứa nhiều vật liệu hơn trong cùng lỗ, lò xo đặt trước giữ được chiều dài tự do, và phun bi kéo dài tuổi thọ mỏi. Chênh lệch chi phí thường nhỏ so với chi phí dừng khuôn.
H: Lò xo khuôn chịu được nhiệt độ bao nhiêu?
Đ: Lò xo khuôn chrome-silicon tiêu chuẩn thường dùng tới khoảng 200 °C, và khả năng tải giảm khi nhiệt độ tăng. Các mác chrome-vanadium chịu đựng tốt hơn trong khuôn nóng. Trên các dải đó bạn nên xem xét cơ cấu khác hoặc hợp kim chịu nhiệt cao. Luôn yêu cầu đường cong giảm định mức tải thay vì giả định định mức danh mục áp dụng ở nhiệt độ khuôn của bạn.
H: Bao lâu nên thay lò xo khuôn?
Đ: Thay theo tình trạng, không theo lịch cố định. Kiểm tra chiều dài tự do so với đặc tính ban đầu, tìm vết nứt gần các vòng cuối, và kiểm tra ăn mòn hoặc vết mài mòn. Lò xo đã mất hơn vài phần trăm chiều dài tự do đã tạo ít lực hơn. Đưa việc thay thế vào bảo trì định kỳ rẻ hơn nhiều so với hỏng khuôn giữa sản xuất.
H: Các bạn có cung cấp lò xo khuôn với số lượng nhỏ không?
Đ: Có. BQUQ làm việc với MOQ linh hoạt, nên khuôn nguyên mẫu và lô sản xuất khối lượng thấp có thể được hỗ trợ cùng với các chương trình khối lượng lớn. Gửi kích thước hốc, tải yêu cầu tại chiều dài lắp đặt, hành trình và tuổi thọ mong đợi, chúng tôi sẽ báo giá trong 12 giờ làm việc. Chiều dài tự do tùy chỉnh và tiết diện dây phi tiêu chuẩn là thông lệ chứ không phải ngoại lệ.
