Tiêu chuẩn lò xo: ISO 10243, DIN 2095 và những gì được áp dụng
Câu trả lời ngắn gọn: ISO 10243 áp dụng cho lò xo khuôn dập dây tiết diện chữ nhật có mã màu dùng trong khuôn ép, trong khi DIN 2095 áp dụng cho lò xo nén xoắn ốc dây tròn cuộn nguội với các cấp chất lượng và bảng dung sai được xác định. Không tiêu chuẩn nào là yêu cầu phổ quát — chúng được áp dụng khi bản vẽ, danh mục khuôn hoặc thông số kỹ thuật của khách hàng yêu cầu. Nếu một lò xo không phải là lò xo khuôn dập theo danh mục và không phải là mặt hàng tồn kho theo DIN 2095, tài liệu quản lý là bản vẽ của bạn: đường kính dây, chiều dài tự do, chiều cao nén tối đa, độ cứng và cấu hình đầu. BQUQ sản xuất theo dung sai bản vẽ ±0,005 mm trên các chi tiết gia công CNC và báo giá lò xo theo yêu cầu trong vòng 12 giờ làm việc.
ISO 10243 là gì?
ISO 10243 là tiêu chuẩn quốc tế cho lò xo nén tiết diện chữ nhật dùng trong khuôn ép và bộ khuôn. Đây là hậu duệ trực tiếp của dòng DIN 9834 / ISO 10243 của Đức trước đây, và là lý do lò xo khuôn dập có màu sắc.
Tiêu chuẩn định nghĩa:
- Tiết diện dây — hình chữ nhật (thường được gọi là "dây dẹt" hoặc "dây oval" trong xưởng), giúp đưa nhiều vật liệu vào một lỗ khoan nhất định hơn so với dây tròn và do đó tạo ra lực trên mỗi đơn vị biến dạng cao hơn.
- Đường kính lỗ và trục — một ma trận cố định các kích thước lỗ và đường kính trục tương ứng để lò xo lắp vào hốc khoan tiêu chuẩn mà không cần gia công thêm.
- Chiều dài tự do và chiều sâu lỗ — chiều dài tiêu chuẩn tương ứng với độ sâu hốc tiêu chuẩn.
- Cấp tải trọng — nhẹ, trung bình, nặng và siêu nặng, mỗi cấp có độ biến dạng tối đa cho phép tính theo phần trăm chiều dài tự do.
- Mã màu — màu sơn trên cuộn đầu xác định cấp tải trọng. Đây là quy ước tiện lợi, không phải là bảo đảm hiệu suất.
Mã màu và tầm quan trọng trong xưởng
Hệ thống màu tồn tại để thợ khuôn có thể nhận biết lò xo bằng mắt trong máy ép mà không cần đo. Các màu thường được gán trong ngành: xanh lá cho tải nhẹ, xanh dương cho trung bình, đỏ cho nặng, và vàng hoặc nâu cho siêu nặng, nhưng ánh xạ màu-cấp chính xác thay đổi giữa các nhà sản xuất. Không bao giờ chỉ định lò xo khuôn dập chỉ bằng màu trong đơn đặt hàng — luôn ghi rõ mã kích thước ISO 10243, chiều dài tự do và cấp tải trọng bằng văn bản.
Những gì ISO 10243 không bao gồm
ISO 10243 không bao gồm lò xo dây tròn, lò xo kéo, lò xo xoắn hoặc lò xo cho các ứng dụng không phải khuôn. Tiêu chuẩn cũng không quy định thành phần hóa học vật liệu. Lò xo khuôn dập có thể được làm từ chrome-silicon, chrome-vanadium hoặc một loại thép tôi dầu độc quyền và vẫn tuân thủ tiêu chuẩn kích thước. Nếu ứng dụng của bạn nhạy cảm với tuổi thọ mỏi ở số chu kỳ cao, vật liệu và xử lý nhiệt quan trọng hơn tiêu chuẩn kích thước — xem ghi chú của chúng tôi về lò xo chrome silicon để biết cách chọn hợp kim thay đổi hiệu suất mỏi.
DIN 2095 là gì?

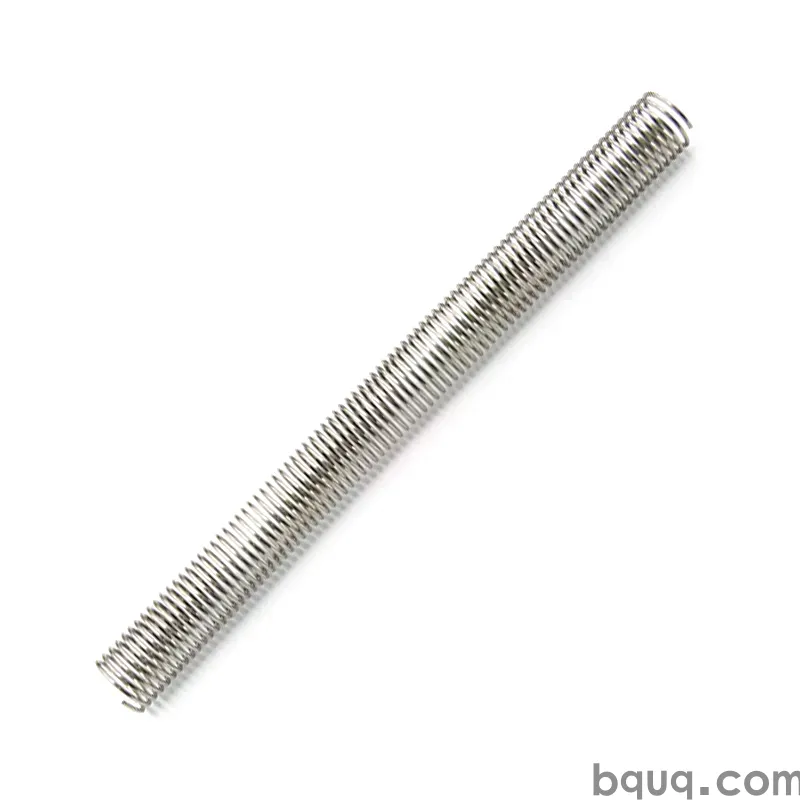

DIN 2095 là tiêu chuẩn Đức cho lò xo nén xoắn ốc trụ cuộn nguội làm từ dây tròn. Trong khi ISO 10243 nói về phần cứng khuôn, DIN 2095 nói về lò xo nén đa dụng.
Tiêu chuẩn quy định:
| Yếu tố | DIN 2095 định nghĩa gì |
|---|---|
| Dải đường kính dây | Dây tròn, cuộn nguội, trong dãy đường kính xác định |
| Hướng cuộn | Xoắn phải theo tiêu chuẩn trừ khi có quy định khác |
| Loại đầu | Kín, kín và mài, hở, hở và mài |
| Cấp chất lượng | Các cấp dựa trên độ chặt dung sai cho đường kính dây, đường kính ngoài, chiều dài tự do và độ vuông góc |
| Bảng dung sai | Độ lệch cho phép như một hàm của chỉ số lò xo và cấp chất lượng |
| Giả định vật liệu | Thép lò xo tiêu chuẩn với giá trị mô đun xác định dùng trong công thức tính toán |
Giải thích cấp chất lượng
Đóng góp hữu ích nhất của DIN 2095 cho bản vẽ của người mua là khái niệm cấp chất lượng. Cấp chặt hơn tốn kém hơn vì đòi hỏi kiểm soát cuộn chặt hơn, dây đồng đều hơn và thường có công đoạn mài đầu. Sự đánh đổi rất rõ ràng: nếu lò xo của bạn nằm trong lỗ có khe hở rộng và tải trọng không quan trọng, cấp lỏng hơn là ổn. Nếu lò xo định vị một cơ cấu chính xác hoặc hoạt động trong một chồng mà chiều dài tích lũy quan trọng, hãy chỉ định cấp chặt hơn.
Đây là lúc dung sai chiều dài lò xo trở thành quyết định mua hàng thay vì chi tiết sản xuất — dung sai bạn ghi trên bản vẽ trực tiếp quyết định quy trình và giá cả.
Giới hạn của DIN 2095
DIN 2095 giả định dây tròn cuộn nguội với chỉ số tương đối thông thường. Tiêu chuẩn không bao gồm lò xo lớn cuộn nóng, dây chữ nhật hoặc lò xo có cấu hình đầu bất thường. Tiêu chuẩn cũng không đảm bảo tải trọng tại một chiều cao nhất định — nó đảm bảo kích thước và do đó là các đầu vào kích thước cho tính toán tải trọng. Xác minh tải trọng là một thử nghiệm riêng, đó là lý do thử nghiệm tải trọng lò xo thuộc kế hoạch kiểm tra đầu vào của bạn bất kể bạn viện dẫn tiêu chuẩn nào.
ISO 10243 so với DIN 2095: So sánh song song
| Thuộc tính | ISO 10243 | DIN 2095 |
|---|---|---|
| Loại sản phẩm | Lò xo khuôn dập dây chữ nhật | Lò xo nén xoắn ốc dây tròn |
| Mục đích chính | Khuôn ép, bộ khuôn, khuôn ép nhựa | Máy móc tổng quát, cơ cấu, cụm lắp ráp |
| Tiết diện dây | Chữ nhật / dẹt | Tròn |
| Nhận dạng | Mã kích thước cộng với cấp tải trọng mã màu | Kích thước bản vẽ cộng với cấp chất lượng |
| Hướng dẫn biến dạng | Biến dạng tối đa theo % chiều dài tự do theo cấp tải trọng | Tính từ ứng suất và chỉ số |
| Vật liệu được chỉ định? | Không | Giả định các cấp thép lò xo tiêu chuẩn |
| Người mua điển hình | Xưởng khuôn, nhà thiết kế khuôn dập | Nhà thiết kế máy, kỹ sư linh kiện OEM |
| Sẵn có trong danh mục | Được dự trữ rộng rãi ở kích thước tiêu chuẩn | Được dự trữ ở kích thước phổ biến, ít phổ quát hơn |
Điểm mấu chốt thực tế: hai tiêu chuẩn này không cạnh tranh. Một khuôn dập có thể chứa lò xo khuôn dập ISO 10243 cho tấm tháo và lò xo nén DIN 2095 cho một cơ cấu hồi vị nhỏ, và cả hai đều đúng ở vị trí của chúng.
Tiêu chuẩn nào áp dụng cho lò xo của tôi?
Hãy hỏi ba câu hỏi theo thứ tự.
1. Đây là lò xo khuôn dập hay lò xo nén đa dụng?
Nếu lò xo nằm trong hốc khoan trong khuôn ép và đẩy tấm tháo, đó là lò xo khuôn dập. ISO 10243 là khung tham chiếu phù hợp, và bạn nên mua từ kích thước danh mục thay vì thiết kế từ đầu — toàn bộ mục đích của tiêu chuẩn là tính thay thế lẫn nhau.
Nếu lò xo là lò xo nén đa dụng trong một cơ cấu, khung dung sai của DIN 2095 là tham chiếu tự nhiên, ngay cả khi bạn không bắt buộc phải viện dẫn nó.
2. Bản vẽ của khách hàng có ghi tên tiêu chuẩn không?
Nếu bản vẽ ghi "theo DIN 2095, cấp 2", đó là hợp đồng. Hãy sản xuất và kiểm tra theo đó. Nếu bản vẽ không ghi, đừng giả định một tiêu chuẩn được áp dụng — bản vẽ không ghi nghĩa là kích thước trên bản vẽ chi phối, và bất kỳ dung sai nào không nêu là một cuộc đàm phán.
3. Lò xo có thực sự nằm ngoài cả hai tiêu chuẩn không?
Nhiều lò xo như vậy. Lò xo kéo, lò xo xoắn, lò xo hình nón, lò xo bước thay đổi và bất cứ thứ gì có dạng đầu tùy chỉnh đều nằm ngoài cả hai tài liệu. Đối với những loại này, bản vẽ cộng với phương pháp kiểm tra xác định là thông số kỹ thuật thực sự duy nhất. Lò xo xoắn và lò xo kéo theo yêu cầu của chúng tôi thường được chế tạo theo cách này: hoàn toàn theo bản vẽ, với việc xác minh tải trọng và kích thước được thống nhất trước.
Những gì tiêu chuẩn không cho bạn biết
Tiêu chuẩn định nghĩa hình học và dung sai. Chúng không định nghĩa những điều thường gây ra hỏng hóc thực tế.
Vật liệu và xử lý nhiệt
Hai lò xo có thể đáp ứng cùng một tiêu chuẩn kích thước và có tuổi thọ mỏi rất khác nhau tùy thuộc vào hợp kim, chất lượng dây, ứng suất dư và xử lý giảm ứng suất. Tiêu chuẩn không đề cập đến điều này vì chúng là tài liệu kích thước.
Tình trạng bề mặt và bảo vệ chống ăn mòn
Phun bi, mạ và phủ đều thay đổi hành vi mỏi và khả năng chống ăn mòn. Không có gì trong tiêu chuẩn kích thước. Nếu lò xo của bạn hoạt động ngoài trời hoặc trong môi trường rửa trôi, hãy chỉ định lớp hoàn thiện rõ ràng — tổng quan của chúng tôi về mạ và sơn tĩnh điện lò xo đề cập đến sự đánh đổi.
Hành vi động
Dao động, cộng hưởng và tần số riêng là mối quan tâm thiết kế, không phải tiêu chuẩn. Một lò xo vượt qua mọi kiểm tra kích thước vẫn có thể hỏng trong ứng dụng tốc độ cao vì nó chưa bao giờ được kiểm tra cộng hưởng và dao động lò xo.
Hành vi cuối tuổi thọ
Tiêu chuẩn không cho bạn biết khi nào lò xo sẽ bị set, chùng hoặc chảy. Điều đó phụ thuộc vào ứng suất tại chiều cao lắp đặt so với ứng suất cho phép của vật liệu. Nếu bạn đang vận hành lò xo gần giới hạn, hãy xem xét quá tải và chảy lò xo trước khi cam kết thiết kế.
BQUQ xử lý thông số kỹ thuật lò xo như thế nào
BQUQ (Dongguan) vận hành sản xuất lò xo theo yêu cầu cùng với gia công CNC, dập kim loại và sản xuất tản nhiệt trong một nhà máy ISO9001, trên bốn dây chuyền sản xuất. Việc cùng địa điểm này quan trọng đối với người mua lò xo vì nó có nghĩa là khuôn, đồ gá và các chi tiết dạng đầu có thể được gia công nội bộ thay vì thuê ngoài.
Những gì chúng tôi yêu cầu khi nhận RFQ lò xo:
| Thông tin | Tại sao chúng tôi cần |
|---|---|
| Đường kính dây và vật liệu | Xác định quy trình cuộn và ứng suất cho phép |
| Chiều dài tự do và chiều cao nén tối đa | Xác định cửa sổ cuộn và chỉ số lò xo |
| Đường kính ngoài hoặc trong | Xác định trục và độ khít lỗ |
| Tải trọng tại một hoặc hai chiều cao | Cho phép chúng tôi xác minh độ cứng và đặt điểm kiểm tra |
| Cấu hình đầu | Kín, mài, hở hoặc tùy chỉnh |
| Môi trường hoạt động | Định hướng lớp hoàn thiện và chọn vật liệu |
| Sản lượng hàng năm và kỳ vọng MOQ | Xác định kinh tế khuôn và quy trình |
Nếu bạn có thể cung cấp kích thước và điểm tải, chúng tôi có thể báo giá trong vòng 12 giờ làm việc. Nếu bạn chỉ có phong bì và yêu cầu lực, chúng tôi có thể đề xuất thiết kế — MOQ linh hoạt được áp dụng, vì vậy cả chạy nguyên mẫu và chạy sản xuất đều là điểm khởi đầu khả thi.
Đối với lò xo nén dây tròn tiêu chuẩn, xem trang năng lực lò xo nén của chúng tôi. Đối với bất cứ thứ gì có dạng đầu tùy chỉnh hoặc hình học không tiêu chuẩn, hãy gửi bản vẽ trực tiếp.
Câu hỏi thường gặp
H: ISO 10243 có bắt buộc cho lò xo khuôn dập không?
Đ: Không. ISO 10243 là tiêu chuẩn kích thước và cấp tải trọng, không phải yêu cầu pháp lý. Nó chỉ trở thành bắt buộc khi bản vẽ, thông số kỹ thuật của khách hàng hoặc danh mục khuôn của bạn viện dẫn nó. Trên thực tế, hầu hết nhà thiết kế khuôn ép sử dụng nó tự nguyện vì nó đảm bảo tính thay thế lẫn nhau — lò xo thay thế từ bất kỳ nhà cung cấp tuân thủ nào sẽ vừa cùng hốc và cung cấp cùng cấp tải trọng.
H: Một lò xo có thể tuân thủ cả ISO 10243 và DIN 2095 không?
Đ: Không có ý nghĩa. ISO 10243 được viết cho dây chữ nhật, DIN 2095 cho dây tròn. Một lò xo không thể có cả hai tiết diện, vì vậy hai tiêu chuẩn mô tả các họ sản phẩm khác nhau. Một cụm khuôn có thể chứa lò xo tuân thủ mỗi tiêu chuẩn ở các vị trí khác nhau, nhưng không có lò xo riêng lẻ nào tuân thủ đồng thời cả hai.
H: Cấp chất lượng DIN 2095 thực sự thay đổi điều gì?
Đ: Nó thay đổi độ lệch cho phép trên đường kính dây, đường kính ngoài, chiều dài tự do và độ vuông góc. Cấp chặt hơn có nghĩa là kiểm soát cuộn chặt hơn, dây đầu vào đồng đều hơn và thường có đầu mài. Kết quả chức năng là độ lặp lại kích thước tốt hơn trong một chồng hoặc lỗ. Chọn cấp dựa trên mức độ biến thiên tích lũy mà cụm của bạn có thể hấp thụ.
H: Tôi có cần tiêu chuẩn nếu lò xo của tôi hoàn toàn tùy chỉnh không?
Đ: Không, và việc viện dẫn một tiêu chuẩn có thể gây nhầm lẫn. Đối với lò xo tùy chỉnh, bản vẽ là thông số kỹ thuật. Nêu rõ mọi kích thước, tải trọng tại các chiều cao bạn quan tâm, cấu hình đầu, vật liệu, lớp hoàn thiện và phương pháp kiểm tra. Thêm ghi chú rằng dung sai không xác định tuân theo một mặc định được nêu tên — dòng đó ngăn chặn hầu hết tranh chấp.
H: Làm thế nào để xác minh lò xo đáp ứng tiêu chuẩn tôi đã chỉ định?
Đ: Đo các kích thước mà tiêu chuẩn kiểm soát và thử tải trọng tại các chiều cao được chỉ định. Đối với lò xo khuôn dập, xác nhận mã kích thước, chiều dài tự do và cấp tải trọng thay vì tin vào màu sơn. Đối với lò xo DIN 2095, kiểm tra kích thước cấp chất lượng. Thử tải trọng tại một hoặc hai chiều cao bắt được hầu hết các sai lệch mà kiểm tra kích thước đơn thuần sẽ bỏ sót.
