Chiều dài tự do và dung sai: Nhà máy cam kết được gì
Trả lời ngắn gọn: Dung sai chiều dài tự do là khoảng mà nhà máy lò xo thực sự có thể giữ được trên chiều dài không tải của lò xo thành phẩm — thông thường là ±0,5 mm trên lò xo nén dài 25 mm trong sản xuất tiêu chuẩn, siết chặt xuống ±0,15 mm hoặc tốt hơn khi bản vẽ yêu cầu. Đây không phải con số bạn có thể chọn tùy ý; nó là tổng hợp của biến động đường kính dây, độ phân giải máy quấn, dịch chuyển khi khử ứng suất và xử lý đầu lò xo. Tại BQUQ ở Dongguan, chúng tôi báo giá lò xo nén, kéo và xoắn trong 12 giờ làm việc và nêu rõ dung sai chiều dài tự do mà chúng tôi sẽ giữ, thay vì con số trông đẹp trên bản vẽ.
Chiều dài tự do chính xác là gì?
Chiều dài tự do là tổng chiều dài theo trục của lò xo ở trạng thái không tải, không bị ràng buộc. Với lò xo nén, đó là khoảng cách từ một mặt đầu đã mài đến mặt đầu kia khi không có lực tác động. Với lò xo kéo, đó là chiều dài từ bên trong một móc đến bên trong móc còn lại. Với lò xo xoắn, thường được thay bằng chiều dài thân cộng với cấu hình chân, vì kích thước "tự do" quan trọng là góc, không phải chiều dài.
Chiều dài tự do là kích thước tham chiếu, không phải kích thước hiệu suất. Điều cụm lắp ráp của bạn thực sự quan tâm thường là một trong ba yếu tố:
- Chiều dài lắp đặt — chiều dài lò xo khi cụm lắp ráp đóng lại, quyết định tải trước.
- Chiều dài chịu tải — chiều dài tại độ biến dạng làm việc, quyết định lực làm việc.
- Chiều cao nén kịch — chiều dài khi nén hoàn toàn, quyết định lò xo có bị chạm đáy trước cơ cấu không.
Chiều dài tự do quan trọng vì đây là kích thước dễ đo nhất trên bàn kiểm tra đầu vào, và vì đây là kích thước thay đổi khi bất kỳ yếu tố nào phía trước thay đổi. Một lò xo dài hơn 1 mm ở trạng thái tự do vẫn có thể đạt đúng tải lắp đặt — hoặc không. Dung sai bạn ghi trên chiều dài tự do là đại diện cho mức biến động tải mà bạn sẵn sàng chấp nhận.
Vì sao chiều dài tự do thay đổi trong quá trình sản xuất
Bốn yếu tố làm thay đổi chiều dài tự do sau khi dây đã được cắt:
1. Biến động đường kính dây. Dây lò xo được kéo đến một dung sai, không phải kích thước chính xác. Sai lệch ±0,02 mm trên dây 1,0 mm làm thay đổi đường kính vòng quấn và do đó số vòng quấn vừa trong một chiều dài nhất định.
2. Lực căng quấn và thiết lập bước. Máy thiết lập bước bằng cơ khí hoặc servo. Thay đổi nhỏ trong cấp dây và thời điểm cam làm thay đổi chiều dài sau quấn trước khi qua xử lý nhiệt.
3. Khử ứng suất. Khử ứng suất ở nhiệt độ thấp giải phóng ứng suất dư từ quá trình quấn và thường làm lò xo nén ngắn lại một chút. Mức độ phụ thuộc vào vật liệu, kích thước dây và chu trình lò.
4. Mài đầu và ổn định. Mài loại bỏ vật liệu từ các vòng đầu; thao tác "set" hoặc tạo hình trước cố ý nén lò xo vượt mức kịch để ổn định chiều dài. Cả hai đều thay đổi chiều dài tự do cuối cùng.
Một nhà máy không kiểm soát cả bốn yếu tố sẽ báo dung sai rộng và hy vọng. Một nhà máy kiểm soát được chúng có thể giữ dung sai chặt một cách lặp lại.
Nhà máy thực sự có thể giữ dung sai nào?
Bảng dưới đây là những gì chúng tôi coi là năng lực sản xuất tiêu chuẩn cho lò xo quấn nguội bằng vật liệu phổ biến (dây nhạc, thép không gỉ, chrome-silicon tôi dầu). Đây là các số liệu chỉ dẫn để lập kế hoạch sản xuất, không phải thông số kỹ thuật bạn có thể mặc định mà không xem xét bản vẽ.
| Chiều dài tự do (mm) | Sản xuất tiêu chuẩn | Siết chặt (theo bản vẽ) | Ghi chú |
|---|---|---|---|
| Đến 10 | ±0,25 mm | ±0,10 mm | Lò xo nhỏ, dây mảnh, nhạy với mài đầu |
| 10 – 25 | ±0,50 mm | ±0,15 mm | Dải phổ biến nhất cho điện tử và thiết bị gia dụng |
| 25 – 50 | ±0,75 mm | ±0,25 mm | Kiểm soát bước chiếm ưu thế; nên ổn định |
| 50 – 100 | ±1,50 mm | ±0,50 mm | Lò xo dài cần tạo hình trước để ổn định |
| Trên 100 | ±2,0 % chiều dài | ±0,75 % chiều dài | Dung sai chiều dài thường biểu thị bằng phần trăm |
Hai điều cần lưu ý. Thứ nhất, dung sai tỷ lệ với chiều dài — yêu cầu ±0,1 mm trên lò xo 120 mm là yêu cầu một tuyến sản xuất khác, không phải kiểm tra chặt hơn. Thứ hai, cột "siết chặt" có thể đạt được nhưng tốn kém hơn, vì nó ngụ ý phân loại chiều dài 100%, tạo hình trước hoặc chu trình quấn chậm hơn.
Dung sai chiều dài tự do chuyển thành dung sai tải như thế nào
Đây là phần mà hầu hết bản vẽ làm sai. Dung sai chiều dài tự do và dung sai tải liên kết với nhau qua độ cứng lò xo. Nếu bạn chỉ định cửa sổ chiều dài tự do và cửa sổ tải một cách độc lập, bạn có thể đang chỉ định một tổ hợp bất khả thi về mặt vật lý.
| Độ cứng lò xo (N/mm) | Dung sai chiều dài tự do | Biến động tải tạo ra tại chiều dài lắp đặt cố định |
|---|---|---|
| 1,0 | ±0,50 mm | ±0,50 N |
| 5,0 | ±0,50 mm | ±2,50 N |
| 20,0 | ±0,50 mm | ±10,0 N |
| 20,0 | ±0,15 mm | ±3,0 N |
Đọc hai hàng cuối cùng cùng nhau. Trên lò xo cứng, giảm một nửa dung sai chiều dài là cách thực tế duy nhất để giảm một nửa biến động tải — hoặc bạn chấp nhận cửa sổ tải và mở rộng cửa sổ chiều dài. Không có lựa chọn thứ ba nào mà không liên quan đến việc thay đổi độ cứng lò xo hoặc chiều dài lắp đặt.
Nếu bạn vẫn đang tính toán kích thước lò xo, mối quan hệ giữa độ cứng, số vòng hoạt động và độ biến dạng được trình bày trong hướng dẫn của chúng tôi về máy tính thiết kế lò xo nén.
Dung sai chiều dài tự do có khác nhau theo loại lò xo không?
Có, và đáng kể. Điều kiện đầu thay đổi những gì có thể đo và những gì có thể kiểm soát.
Lò xo nén
Lò xo nén dễ giữ nhất, vì chiều dài tự do là một kích thước trục duy nhất giữa hai mặt đã mài. Đầu kín và mài cho kiểm soát tốt nhất; đầu kín không mài rẻ hơn nhưng hình học đầu dây làm tăng độ phân tán. Đầu hở dành cho lò xo không bao giờ tiếp xúc phẳng và không nên mang dung sai chiều dài tự do chặt.

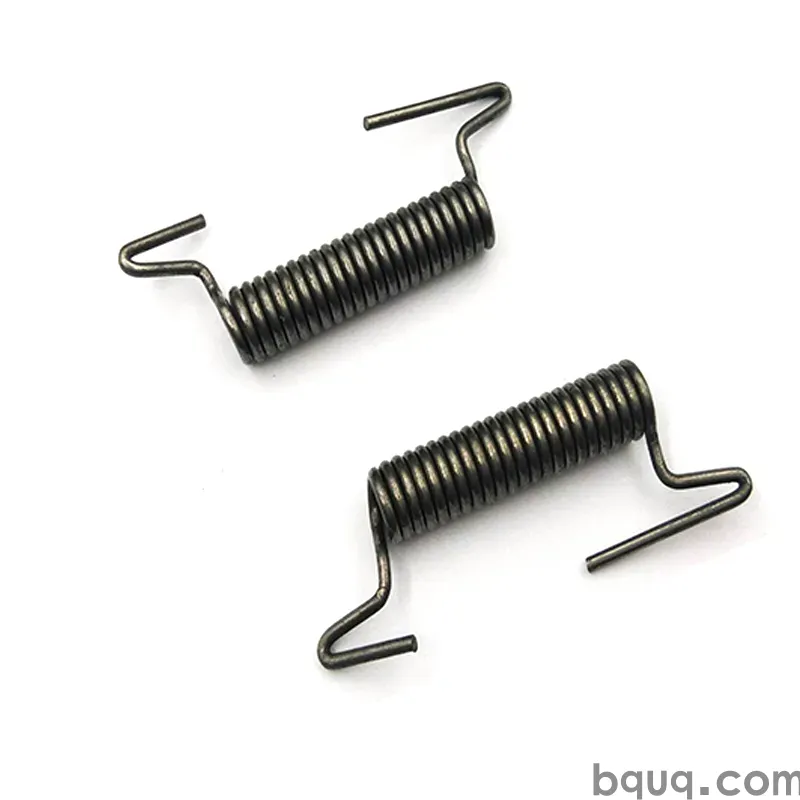

Lò xo kéo
Lò xo kéo khó hơn. Chiều dài tự do được đo bên trong các móc, và hình học móc — vị trí vòng, bán kính uốn, lực căng ban đầu — làm tăng biến động không liên quan đến thân quấn. Cách tiếp cận thực tế là dung sai chiều dài thân chặt và chiều dài tổng bao gồm móc rộng hơn, sau đó kiểm soát vị trí móc bằng dưỡng đo.
Lò xo xoắn
Lò xo xoắn khó biểu thị bằng chiều dài nhất. Các kích thước trạng thái tự do có ý nghĩa là chiều dài thân, đường kính trong, góc chân và chiều dài chân. Dung sai chiều dài thân hoạt động giống như chiều dài tự do lò xo nén; góc chân thường được dung sai theo độ và là kích thước thực sự quyết định độ khớp lắp ráp. Dây chuyền sản xuất lò xo xoắn của chúng tôi xử lý cả dung sai chiều dài thân và góc chân trên cùng một bản vẽ.
| Loại lò xo | Kích thước trạng thái tự do chính | Dung sai tiêu chuẩn điển hình | Yếu tố chính gây biến động |
|---|---|---|---|
| Nén | Chiều dài tự do tổng thể | ±0,5 mm tại 25 mm | Kiểm soát bước, mài, khử ứng suất |
| Kéo | Chiều dài thân + vị trí móc | ±0,8 mm tại 25 mm | Tạo hình móc, lực căng ban đầu |
| Xoắn | Chiều dài thân + góc chân | ±0,5 mm / ±3° | Tạo hình chân, đường kính vòng quấn |
Vì sao chặt hơn mức cần thiết là chi phí, không phải ưu điểm
Mỗi bước siết chặt hơn trên chiều dài tự do đều làm tăng chi phí. Đi từ ±0,5 mm xuống ±0,15 mm trên lò xo nén cỡ trung thường có nghĩa là một hoặc nhiều điều sau:
- Quấn chậm hơn với kiểm tra chiều dài trong quá trình thay vì lấy mẫu theo lô
- Thao tác tạo hình trước hoặc "set" sau khử ứng suất
- Đo chiều dài 100% với phân loại thủ công hoặc tự động
- Tỷ lệ phế phẩm cao hơn trên dây chuyền quấn, được tính vào đơn giá
Không điều nào trong số đó cải thiện cụm lắp ráp nếu cụm lắp ráp không cần. Câu hỏi đúng không phải là "bạn có thể giữ chặt đến mức nào?" mà là "cơ cấu của tôi có thể chịu được bao nhiêu biến động tải?" Hãy làm ngược lại từ đó.
Hai quy tắc thực tế chúng tôi đưa cho người mua:
1. Chỉ dung sai chiều dài tự do nếu lò xo tiếp xúc trên điểm dừng cứng. Nếu chiều dài lắp đặt được xác định bởi vỏ, biến động chiều dài tự do chuyển trực tiếp thành biến động tải trước. Nếu lò xo bị nén bởi vít hoặc khe hở thay đổi, chiều dài tự do ít quan trọng hơn nhiều.
2. Dung sai tải, không phải chiều dài, khi tải là thứ bạn cảm nhận. Kiểm tra tải tại độ biến dạng xác định nắm bắt đường kính dây, số vòng và chiều dài trong một phép đo. Đây thường là cách kiểm soát rẻ hơn. Xem cách chúng tôi tiếp cận điều này trong kiểm tra tải lò xo.
Điều gì xảy ra khi lò xo bị nén quá mức
Dung sai chiều dài tự do cũng tương tác với hành trình lò xo. Đẩy lò xo nén vượt quá độ biến dạng thiết kế và nó biến dạng dẻo — chiều dài tự do tăng vĩnh viễn, và mọi chu kỳ sau đó bắt đầu từ một mốc khác. Đây là lý do tồn tại thao tác tạo hình trước: nó cố ý gây biến dạng dẻo một lần, trong kiểm soát, để lò xo khách hàng nhận được đã ổn định. Cơ chế được giải thích trong bài viết của chúng tôi về quá tải và biến dạng dẻo lò xo.
Nếu cụm lắp ráp của bạn có thể vượt hành trình trong điều kiện lỗi, hãy nêu rõ trên RFQ. Điều đó thay đổi vật liệu và thao tác ổn định.
Cách ghi chiều dài tự do trên bản vẽ
Một bản vẽ mà nhà máy có thể báo giá nhanh và giữ ổn định thường chứa:
- Chiều dài tự do là kích thước cơ bản với dung sai rõ ràng, không phải ghi chú tham chiếu
- Hướng đo (tổng thể, bên trong móc, chỉ thân)
- Điều kiện đầu (kín và mài, kín không mài, hở)
- Tải tại một hoặc hai chiều dài biến dạng xác định, kèm dung sai
- Chiều cao nén kịch tối đa
- Vật liệu và xử lý bề mặt
- Mọi yêu cầu tạo hình trước
Nếu bạn chỉ biết chiều dài tự do và không gì khác, chúng tôi vẫn có thể báo giá — nhưng chúng tôi sẽ quay lại với câu hỏi, và đó là dấu hiệu tốt. Một nhà máy báo giá chiều dài tự do chặt mà không hỏi về chiều dài lắp đặt, độ biến dạng và chiều cao nén kịch là đang báo giá một con số, không phải một lò xo.
BQUQ vận hành bốn dây chuyền sản xuất trong một nhà máy tại Dongguan: gia công CNC đến ±0,005 mm, dập kim loại, lò xo theo yêu cầu và sản xuất tản nhiệt. Điều này quan trọng ở đây vì đầu lò xo thường cần đế đã gia công, bộ giữ đã dập hoặc kẹp đã tạo hình, và việc có tất cả dưới một mái nhà loại bỏ chồng dung sai bạn gặp khi ba nhà cung cấp mỗi bên giữ cửa sổ riêng. Gửi bản vẽ đến sc@bquq.com và bạn nhận báo giá, bao gồm dung sai chiều dài tự do chúng tôi sẽ cam kết, trong 12 giờ làm việc. MOQ linh hoạt, nên số lượng nguyên mẫu và thử nghiệm đều được chào đón.
Câu hỏi thường gặp
H: Dung sai chiều dài tự do bình thường cho lò xo nén là bao nhiêu?
Đ: Với lò xo nén quấn nguội dài khoảng 25 mm, ±0,5 mm là năng lực sản xuất bình thường với dây nhạc hoặc thép không gỉ. Cửa sổ chặt hơn như ±0,15 mm có thể đạt được với tạo hình trước và đo chiều dài 100%, nhưng chúng làm tăng chi phí và thời gian chu kỳ. Dung sai đúng phụ thuộc vào mức biến động tải mà cụm lắp ráp của bạn chịu được, không phải vào vẻ chính xác trên bản vẽ.
H: Dung sai chiều dài tự do có ảnh hưởng đến tải lò xo không?
Đ: Có, trực tiếp. Tại chiều dài lắp đặt cố định, biến động tải bằng biến động chiều dài tự do nhân với độ cứng lò xo. Cửa sổ ±0,5 mm trên lò xo 20 N/mm tạo ra ±10 N phân tán tải. Trên lò xo 1 N/mm, cùng cửa sổ chỉ tạo ra ±0,5 N. Đây là lý do lò xo cứng thường cần dung sai chiều dài chặt hơn hoặc tiêu chí chấp nhận dựa trên tải.
H: Bạn có thể giữ dung sai chặt hơn bảng tiêu chuẩn không?
Đ: Thường là có, trong giới hạn. Dưới khoảng ±0,1 mm trên lò xo nhỏ, bản thân phép đo trở thành ràng buộc, và chúng tôi sẽ thảo luận với bạn về độ lặp lại của dưỡng đo. Yêu cầu rất chặt trên lò xo dài thường được giải quyết tốt hơn bằng cách thay đổi thiết kế — giảm chiều dài, thêm đế, hoặc dung sai tải tại độ biến dạng thay vì chiều dài tự do.
H: Chiều dài tự do được đo như thế nào trên lò xo kéo?
Đ: Chiều dài tự do trên lò xo kéo thường được đo từ bên trong một móc đến bên trong móc còn lại, với lò xo treo tự do và không tác dụng tải. Vì tạo hình móc làm tăng biến động độc lập với thân quấn, chúng tôi khuyến nghị dung sai chiều dài thân chặt và chiều dài tổng từ móc đến móc rộng hơn, sau đó đo vị trí móc riêng.
H: Bạn cần thông tin gì để báo giá lò xo có ghi chiều dài tự do?
Đ: Gửi bản vẽ nếu bạn có. Nếu không, cho chúng tôi đường kính dây hoặc tải mong muốn, đường kính ngoài hoặc trong, chiều dài tự do, chiều dài lắp đặt, độ biến dạng làm việc, giới hạn chiều cao nén kịch, vật liệu ưu tiên, điều kiện đầu và số lượng hàng năm ước tính. Với những thông tin đó, chúng tôi có thể báo giá trong 12 giờ làm việc và nêu rõ mọi dung sai không khả thi về mặt vật lý trước khi bạn cam kết.
