Mẫu thử lò xo và đơn hàng ngắn không cần khuôn
Câu trả lời ngắn gọn: Hầu hết lò xo nén, kéo và xoắn không cần khuôn cứng. Chúng được tạo hình từ dây trên máy cuộn CNC và máy tạo hình điều khiển bằng cam, vì vậy mẫu thử chỉ đơn giản là một đơn hàng sản xuất ngắn từ một đến năm mươi chiếc. Bạn trả tiền cho dây, thời gian thiết lập và kiểm tra — không phải cho khuôn dập. Tại BQUQ, mẫu thử lò xo không cần khuôn thường được giao trong 5–10 ngày làm việc sau khi phê duyệt bản vẽ, với báo giá được trả trong 12 giờ làm việc. Khuôn chỉ trở nên cần thiết khi bạn cần lò xo dẹt dập, kẹp lò xo hoặc biên dạng dải được tạo hình, nơi thực sự cần khuôn cắt hoặc khuôn uốn. Đối với lò xo dây tròn, "chi phí khuôn" thường bằng không.
Tại sao hầu hết lò xo không cần khuôn
Người mua từ ngành ép phun hoặc đúc khuôn thường cho rằng mọi chi tiết mới đều bắt đầu bằng một khuôn. Lò xo thì khác. Lò xo nén xoắn ốc là một đoạn dây được quấn thành hình xoắn ốc; "khuôn" chính là chương trình của máy, con lăn cấp dây, dụng cụ tạo bước và điểm cuộn. Thay đổi chương trình, thay đổi lò xo.
Điều đó có ba hệ quả thực tế đối với một chương trình mẫu thử:
- Thiết lập là thời gian, không phải vốn. Bạn đang trả tiền cho người vận hành để điều chỉnh bước, đường kính và chiều dài tự do — không phải cho khối khuôn được gia công.
- Lặp lại rẻ. Nếu mẫu thử đầu tiên của bạn cứng hơn 8%, lần sửa tiếp theo chỉ là thay đổi chương trình và chiều dài cắt dây mới.
- Số lượng nhỏ khả thi. Đơn hàng 25 chiếc là đơn hàng hợp lệ, không phải phiền phức, vì không có chi phí khuôn để phân bổ theo sản lượng.
Khi nào khuôn xuất hiện: lò xo dẹt, kẹp lò xo, tiếp điểm dập và bất kỳ lò xo nào được tạo hình từ dải thay vì dây tròn. Những loại đó cần khuôn cắt hoặc khuôn liên hoàn, và chi phí đó là thật. Nếu thiết kế của bạn là dây tròn, bạn thường có thể bỏ qua hoàn toàn câu chuyện về khuôn.
Những loại lò xo nào có thể làm mẫu thử không cần khuôn?
Đây là câu hỏi đầu tiên cần giải quyết, vì nó quyết định cấu trúc chi phí của bạn trước khi bạn gửi một bản vẽ.
| Loại lò xo | Cần khuôn cho mẫu thử? | Phương pháp làm mẫu thử điển hình | Ghi chú |
|---|---|---|---|
| Nén (dây tròn) | Không | Máy cuộn CNC, 2–4 trục | Bước, đầu và độ cứng được đặt bằng chương trình |
| Kéo (dây tròn) | Không | Máy cuộn CNC + tạo hình móc | Hình dạng móc là biến số chính |
| Xoắn (dây tròn) | Không | Máy cuộn CNC + tạo hình chân | Góc chân và bán kính uốn được đặt trên máy |

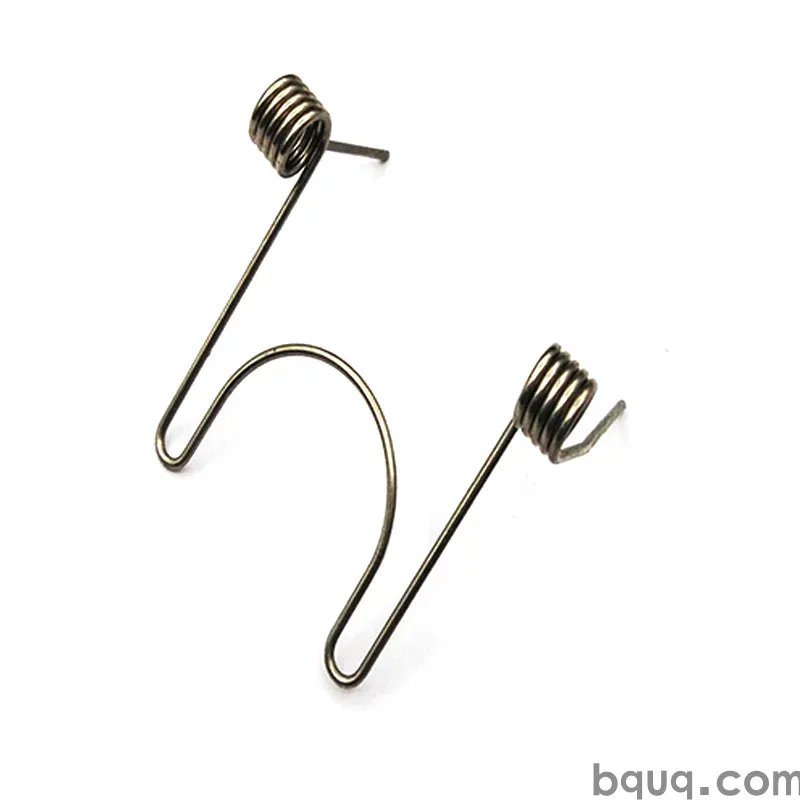

| Xoắn kép / thân kép | Không | Máy cuộn CNC, nhiều bước | Thời gian thiết lập cao hơn, vẫn không cần khuôn |
| Nén hình nón / hình trống | Không | Máy cuộn CNC với bước thay đổi | Tốt cho chiều cao đặc thấp |
| Lò xo dẹt / lá | Thường có | Cắt laser hoặc phôi dập | Cắt laser số lượng thấp tránh được khuôn |
| Kẹp lò xo / tiếp điểm dập | Có cho sản lượng lớn | Khuôn liên hoàn | Mẫu thử có thể cắt laser hoặc gia công EDM dây |
| Tạo hình dây (không xoắn ốc) | Đôi khi | Máy tạo hình dây CNC | Hình dạng 3D phức tạp có thể cần đồ gá |
Mô hình rất rõ ràng: nếu lò xo được làm bằng cách quấn dây, bạn đang ở vùng không cần khuôn. Nếu nó được làm bằng cách cắt và uốn dải, thì không — mặc dù cắt laser và EDM dây có thể lấp khoảng trống cho số lượng mẫu thử từ 1–100 chiếc.
Điều gì thực sự quyết định thời gian giao hàng và chi phí mẫu thử
Không có khuôn, thời gian giao hàng của bạn bị chi phối bởi bốn yếu tố. Hiểu chúng cho phép bạn rút ngắn tiến độ.
1. Sẵn có dây
Thép lò xo tiêu chuẩn — dây nhạc, tôi dầu, thép không gỉ 302/304, 17-7PH — thường có sẵn trong các đường kính phổ biến. Hợp kim đặc biệt như Inconel hoặc Hastelloy thường cần đặt hàng, có thể thêm một đến ba tuần. Nếu mẫu thử của bạn gấp về tiến độ, hãy hỏi liệu hợp kim đó là yêu cầu bắt buộc hay chỉ là ưu tiên.
2. Độ phức tạp thiết lập
Một lò xo nén đơn giản với đầu kín và mài có thể mất 30–60 phút thiết lập. Lò xo xoắn kép với góc chân cụ thể, hoặc lò xo có chỉ số chặt và độ cứng cao, có thể mất vài giờ. Thiết lập là khoản mục lớn nhất trong đơn hàng 25 chiếc — đó là lý do tại sao đơn hàng thứ hai cho cùng chi tiết rẻ hơn đáng kể.
3. Hình dạng đầu và đặc điểm
Đầu kín, đầu mài, móc, vòng, đầu thu nhỏ và uốn chân đều thêm công đoạn. Mỗi công đoạn là một bước thiết lập riêng. Lò xo có hai đầu mài tốn kém hơn để làm mẫu thử so với đầu kín không mài, dù dây giống hệt nhau.
4. Kiểm tra và tài liệu
Nếu bạn cần kiểm tra tải ở nhiều độ lệch, đường cong độ cứng hoặc báo cáo kích thước, đó là thời gian kỹ thuật. Nó đáng giá cho một lần xác nhận thiết kế; thường không cần thiết cho kiểm tra lắp ráp.
| Yếu tố chi phí | Thấp | Trung bình | Cao |
|---|---|---|---|
| Loại dây | Dây nhạc, 302 SS | Tôi dầu, 17-7PH | Inconel, Hastelloy, titan |
| Thời gian thiết lập | 0,5–1 giờ | 1–3 giờ | 3–8 giờ |
| Cấu hình đầu | Kín, không mài | Kín và mài | Móc, vòng, chân tùy chỉnh |
| Kiểm tra | Kiểm tra kích thước | Tải tại một điểm | Đường cong độ cứng đầy đủ + báo cáo |
| Số lượng | 1–10 | 10–50 | 50–500 |
Hãy coi bảng này là cấu trúc khoảng giá tham khảo, không phải bảng giá. Điểm mấu chốt hữu ích là số lượng là yếu tố ít quan trọng nhất ở giai đoạn mẫu thử — hình dạng và hợp kim quan trọng hơn nhiều.
Cách viết bản vẽ lò xo mẫu thử để được báo giá nhanh
Một bản vẽ rõ ràng là sự khác biệt giữa báo giá trong 12 giờ và chuỗi email kéo dài ba ngày. Bao gồm những điều sau trên bản vẽ hoặc trong RFQ:
1. Đường kính dây với dung sai (ví dụ: 1,20 mm ±0,02)
2. Đường kính ngoài hoặc trong — ghi rõ loại nào và dung sai
3. Chiều dài tự do và dung sai
4. Tổng số vòng và số vòng hoạt động, hoặc chiều cao đặc
5. Loại đầu — kín, kín và mài, mở, kín đôi
6. Hướng quấn — quấn phải trừ khi có quy định khác
7. Vật liệu và bất kỳ xử lý bề mặt nào (thụ động hóa, mạ, phun bi)
8. Tải tại độ lệch xác định, hoặc độ cứng lò xo mục tiêu
9. Nhiệt độ và môi trường hoạt động tối đa, nếu có liên quan
10. Số lượng hàng năm hoặc mẫu thử, tách biệt rõ ràng
Nếu bạn chưa biết độ cứng, không sao — hãy gửi phong bì (không gian có sẵn), tải bạn cần chịu và phạm vi độ lệch. Kỹ sư lò xo có thể đề xuất hình dạng. Nếu bạn vẫn đang chọn giữa các thiết kế, so sánh trong các loại đầu lò xo kéo là tài liệu tham khảo hữu ích về cách hình dạng móc thay đổi tập trung ứng suất và chiều dài lắp đặt.
Lưu ý về dung sai
Đối với lò xo dây tròn, ±0,005 mm là dung sai gia công CNC, không phải dung sai lò xo — dung sai lò xo được quy định bởi đường kính dây, chỉ số và độ lặp lại khi cuộn. Dung sai mẫu thử thực tế trên chiều dài tự do thường là ±1–2% cho một quy trình được kiểm soát tốt, và tải thường được chỉ định là ±10% tại độ lệch tham chiếu. Siết chặt hơn mức đó là có thể nhưng tốn năng suất. Nếu độ chính xác tải là quan trọng đối với cụm lắp ráp của bạn, hãy nói rõ thay vì siết chặt mọi kích thước trên bản vẽ — kỹ sư sau đó có thể tập trung kiểm soát ở nơi quan trọng.
Mẫu thử vs. đơn hàng ngắn vs. sản xuất: điều gì thay đổi
Phương pháp sản xuất hầu như không thay đổi giữa 10 chiếc và 10.000 chiếc đối với lò xo dây tròn. Điều thay đổi là kiểm soát quy trình.
| Giai đoạn | Số lượng (điển hình) | Phương pháp | Trọng tâm kiểm soát |
|---|---|---|---|
| Mẫu thử | 1–50 | Máy cuộn CNC, thiết lập thủ công | Hình dạng và lắp ráp |
| Đơn hàng ngắn | 50–5.000 | Máy cuộn CNC, bán tự động | Độ nhất quán độ cứng, kiểm tra mẫu đầu tiên |
| Sản xuất | 5.000+ | Máy cuộn CNC hoặc máy tạo hình cam, tự động | SPC về tải, Cpk, truy xuất nguồn gốc lô |
Đây là lý do tại sao mẫu thử lò xo là bản xem trước thực sự của sản xuất: đường đi của dây là như nhau, vì vậy hành vi cơ học bạn đo trên mẫu thử sẽ được giữ nguyên. Điều đó không đúng với các quy trình mà mẫu thử được gia công và chi tiết sản xuất được đúc.
Nếu sản lượng của bạn cuối cùng đủ để sử dụng máy tạo hình điều khiển bằng cam cho tốc độ, hình dạng lò xo thường vẫn giữ nguyên — bạn đang mua thời gian chu kỳ, không phải một chi tiết khác.
Kiểm tra mẫu thử của bạn: đo gì và tại sao
Một mẫu thử vừa vặn không nhất thiết là một mẫu thử hoạt động. Hai phép đo nắm bắt hầu hết các vấn đề:
- Tải tại chiều cao lắp đặt. Đây là con số mà cụm lắp ráp của bạn thực sự cảm nhận. Đo nó trên máy kiểm tra tải tại độ lệch mà lò xo gặp trong sử dụng, không phải tại một điểm tùy ý.
- Độ cứng (N/mm). Độ cứng cho bạn biết lò xo hoạt động như thế nào trên toàn bộ hành trình, và là con số tiết lộ liệu đường kính dây và số vòng hoạt động của bạn có đúng không. Một phương pháp nhanh được mô tả trong độ cứng lò xo so với tải — sự khác biệt giữa hai điều này quan trọng khi cơ cấu của bạn có hành trình dài.
Đối với các ứng dụng quan trọng, hãy thêm kiểm tra mỏi và kiểm tra set/giãn. Lò xo hoạt động ở nhiệt độ cao hoặc chu kỳ nhanh có thể cần phun bi hoặc set giảm ứng suất, đây là công đoạn đơn hàng ngắn bình thường, không phải dự án đặc biệt.
Nếu mẫu thử của bạn dành cho ứng dụng điện tử — tải tiếp điểm, cuộn anten, tiếp điểm pin — cửa sổ tải thường hẹp và phương pháp đo quan trọng không kém lò xo. Kiểm tra tải lò xo bao gồm đồ gá và kiểm soát độ lệch để các con số của bạn có thể so sánh giữa lô mẫu thử và lô sản xuất.
Những sai lầm phổ biến làm tăng chi phí mẫu thử lò xo
Chỉ định dung sai quá mức. ±0,1 mm trên chiều dài tự do khi ±1 mm là đủ sẽ tăng gấp đôi nỗ lực thiết lập mà không có lợi ích chức năng.
Thay đổi vật liệu giữa chương trình. Chuyển từ dây nhạc sang thép không gỉ sau mẫu thử đầu tiên thay đổi độ cứng, hành vi ăn mòn và đôi khi cả thiết lập cuộn. Hãy quyết định sớm.
Quên môi trường. Nếu lò xo gặp độ ẩm, phun muối hoặc chu trình làm sạch, hãy chỉ định thép không gỉ hoặc lớp phủ trên mẫu thử — không phải sau khi chốt thiết kế. Khả năng chống ăn mòn là quyết định vật liệu, không phải suy nghĩ sau về xử lý bề mặt.
Yêu cầu khuôn quá sớm. Nếu thiết kế của bạn là dây tròn, không cần khuôn cho mẫu thử hoặc đơn hàng ngắn. Hãy hỏi trước khi bạn dự trù ngân sách cho nó.
Gửi tệp STEP không có dung sai. Hình học CAD định nghĩa danh nghĩa; nó không định nghĩa điều gì là chấp nhận được. Luôn ghép mô hình với bảng dung sai.
Tại sao nên đặt mẫu thử từ nhà máy thay vì nhà phân phối
Nhà phân phối báo giá từ danh mục và đặt hàng từ nhà máy. Đối với mẫu thử, điều đó thêm một lớp độ trễ và loại bỏ khả năng hỏi người thực sự sẽ vận hành máy. Đặt hàng trực tiếp từ nhà sản xuất có nghĩa là:
- Câu hỏi thiết lập được trả lời bởi những người thực hiện thiết lập
- Thay đổi thiết kế có thể được thảo luận dựa trên khả năng máy thực tế
- Mẫu thử và sản xuất đến từ cùng một quy trình, vì vậy mở rộng quy mô có thể dự đoán được
- MOQ linh hoạt — đơn hàng mẫu thử 20 chiếc là đơn hàng bình thường
BQUQ vận hành bốn dây chuyền sản xuất trong một nhà máy tại Dongguan bao gồm gia công CNC, dập kim loại, lò xo theo yêu cầu và tản nhiệt, theo ISO9001. Sự kết hợp đó quan trọng khi mẫu thử của bạn không chỉ là một lò xo — ví dụ, một lò xo lắp vào hốc đã gia công, hoặc một kẹp lò xo ghép với giá đỡ dập. Có cả hai quy trình dưới một mái nhà loại bỏ tranh luận về chồng dung sai giữa các nhà cung cấp. Xem dải lò xo nén tại /compression-springs/ và thiết kế xoắn tại /torsion-springs/; lò xo kéo với móc tùy chỉnh tại /extension-custom-springs/.
Câu hỏi thường gặp
H: Tôi có cần trả tiền cho khuôn để có mẫu thử lò xo không?
Đ: Đối với lò xo nén, kéo và xoắn dây tròn, không. Chúng được tạo hình trên máy cuộn CNC nơi hình dạng nằm trong chương trình máy, vì vậy mẫu thử chỉ là một đơn hàng sản xuất ngắn. Khuôn chỉ áp dụng cho lò xo dẹt, kẹp lò xo và chi tiết dải dập, nơi thực sự cần khuôn cắt hoặc uốn. Cắt laser hoặc EDM dây có thể đáp ứng số lượng mẫu thử của những loại đó mà không cần khuôn.
H: Số lượng đặt hàng tối thiểu cho mẫu thử lò xo tùy chỉnh là bao nhiêu?
Đ: MOQ linh hoạt — một chiếc hoặc lô xác nhận 20 chiếc là đơn hàng bình thường đối với lò xo dây tròn. Vì không có khuôn để phân bổ, kinh tế hoạt động ở số lượng thấp; bạn đang trả tiền cho dây, thời gian thiết lập và kiểm tra thay vì khuôn. Các lô mẫu thử lớn hơn 50–200 chiếc thường có giá trị trên mỗi chiếc tốt hơn vì thiết lập được phân bổ nhiều hơn.
H: Một mẫu thử lò xo mất bao lâu?
Đ: Thường 5–10 ngày làm việc sau khi phê duyệt bản vẽ khi dây có sẵn, với báo giá được trả trong 12 giờ làm việc. Hợp kim đặc biệt như Inconel hoặc Hastelloy có thể thêm một đến ba tuần nếu đường kính không có sẵn. Hình dạng phức tạp — thân xoắn kép, nhiều uốn chân hoặc cửa sổ tải chặt cần lặp lại — cũng kéo dài tiến độ.
H: Tôi có thể nhận kiểm tra tải với lò xo mẫu thử không?
Đ: Có. Tải tại độ lệch xác định, độ cứng lò xo và chiều dài tự do đều có thể được đo và báo cáo. Đối với xác nhận thiết kế, đường cong độ cứng trên toàn bộ hành trình làm việc hữu ích hơn một điểm duy nhất, vì nó cho thấy hành vi qua toàn bộ hành trình. Chỉ định các điểm độ lệch bạn quan tâm trên RFQ để đồ gá kiểm tra được thiết lập đúng ngay lần đầu.
H: Lò xo mẫu thử của tôi có hoạt động giống trong sản xuất không?
Đ: Đối với lò xo dây tròn, có — phương pháp tạo hình giống nhau ở 10 chiếc và 10.000 chiếc, vì vậy độ cứng và hình dạng được giữ nguyên. Điều thay đổi ở sản lượng lớn là kiểm soát quy trình: kiểm tra mẫu đầu tiên, giám sát thống kê tải và truy xuất nguồn gốc lô. Nếu sản xuất sau đó chuyển sang máy tạo hình điều khiển bằng cam cho tốc độ, hình dạng lò xo vẫn giữ nguyên.
