Tại Sao Đầu Cặp Này Loại Bỏ Độ Đảo Dụng Cụ Ngay Từ Đầu Đây là bộ sưu tập đầu cặp CNC 3 chấu – đầu cặp collet CNC, được thiết kế để kẹp các loại dụng cụ có chuôi từ Ø1.0 mm đến Ø32.0 mm. Lợi ích cụ thể
Đây là bộ sưu tập đầu cặp CNC 3 chấu – đầu cặp collet CNC, được thiết kế để kẹp các loại dụng cụ có chuôi từ Ø1.0 mm đến Ø32.0 mm. Lợi ích cụ thể là độ đồng tâm lặp lại: ≤0.005 mm TIR tại vị trí 4 lần đường kính dụng cụ tính từ mũi cặp. Điều này giúp giảm thiểu gãy mũi khoan, bề mặt lỗ sạch hơn và tuổi thọ dụng cụ dài hơn. Chúng tôi gia công thân đầu cặp trong một lần kẹp duy nhất, do đó lỗ và côn được khóa chặt về mặt hình học với nhau. Không cần định vị lại, không có sai số tích lũy.

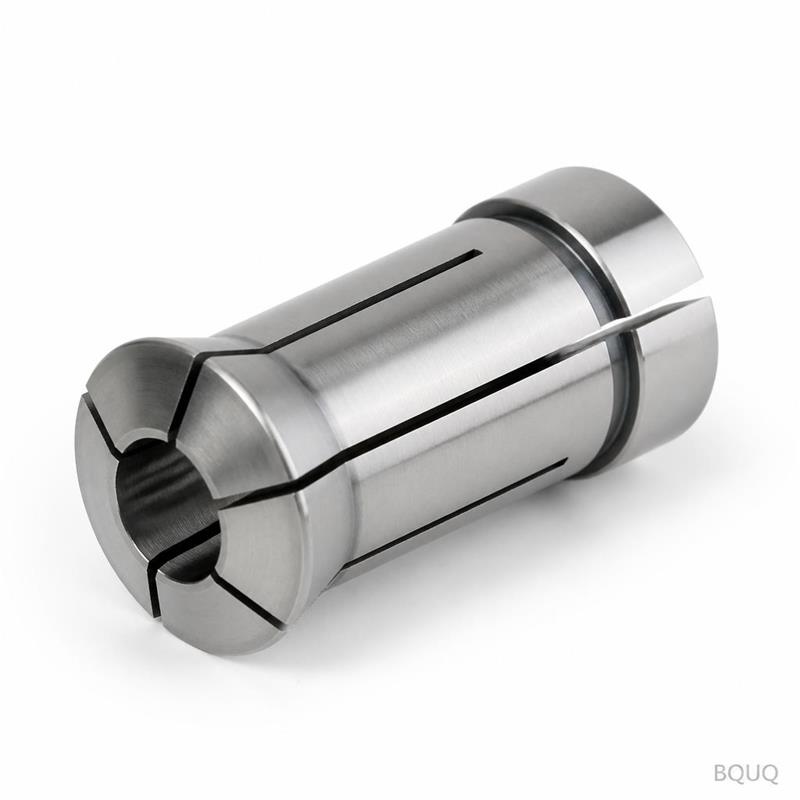

Hệ thống ER sử dụng collet có rãnh nén theo hướng tâm, không phải hướng trục. Một côn được mài chính xác (góc bao gồm 16°) ép collet đóng đều quanh chuôi dụng cụ. Không giống như đầu cặp 3 chấu kiểu vít xoắn, không có chấu chuyển động nào để mòn hoặc lệch. Lực kẹp được phân bố trên 8 đến 12 rãnh tiếp xúc, giúp kẹp chuôi Ø10.0 mm với lực hướng tâm hơn 2,800 N. Đây là lý do đầu cặp của chúng tôi giữ collet ER32 theo tiêu chuẩn DIN 6499 mà không có độ rơ ngay cả sau 10,000 chu kỳ. Đối với các đường cắt nặng hơn, chúng tôi cung cấp biến thể đầu cặp collet 3 chấu với chấu thép cứng, nhưng phiên bản ER vẫn là tiêu chuẩn cho các trục chính tốc độ cao lên đến 20,000 RPM.
Chúng tôi bắt đầu với thép 42CrMo4 (AISI 4140) cho thân đầu cặp và 20CrMnTi cho đai ốc collet. Thân được ủ, sau đó tôi cứng đến HRC 58-62. Chúng tôi không chỉ dừng ở bề mặt – độ cứng lõi vẫn duy trì trên HRC 45 để chống biến dạng dưới lực kẹp lặp đi lặp lại. Côn được mài sau khi xử lý nhiệt, không phải trước đó. Đó là cách duy nhất để đạt dung sai biên dạng 0.002 mm trên bề mặt côn. Bản thân collet được làm từ thép lò xo 65Mn, tôi cứng đến HRC 44-48, và được cắt rãnh bằng máy EDM dây 0.3 mm. Mỗi đầu cặp sau đó được phủ lớp oxit đen để chống ăn mòn do dung dịch làm mát trong xưởng. Đối với môi trường inox hoặc y tế, chúng tôi cung cấp lớp mạ niken hóa học miễn phí cho các đơn hàng trên 50 chiếc.
| Thông số kỹ thuật | Giá trị |
|---|---|
| Loại | Đầu cặp collet ER (ER16 / ER20 / ER25 / ER32 / ER40) |
| Đường kính chuôi | Ø16 / Ø20 / Ø25 / Ø32 / Ø40 mm (thẳng hoặc BT/HSK) |
| Dải collet | Ø1.0 – Ø26.0 mm (tùy thuộc vào kích thước ER) |
| Vật liệu thân | 42CrMo4 (AISI 4140) |
| Vật liệu collet | Thép lò xo 65Mn |
| Độ cứng (thân) | HRC 58-62 |
| Độ đảo (TIR) | ≤0.005 mm tại 4×D từ mũi cặp |
| Độ nhám bề mặt | Ra 0.4 μm trên côn, Ra 0.8 μm trên đường kính ngoài |
| Độ chính xác côn | AT3 theo DIN 6499 |
| Cấp cân bằng | G2.5 @ 20,000 RPM (tùy chọn G1.0) |
| Thời gian giao hàng | 15 ngày cho tiêu chuẩn, 25 ngày cho tùy chỉnh |
| Số lượng tối thiểu (MOQ) | Không yêu cầu – chấp nhận 1 chiếc |
Chúng tôi kiểm tra ba yếu tố trên từng đầu cặp, không phải kiểm tra mẫu theo lô. Đầu tiên, góc côn được đo bằng đồng hồ đo khí – 16°00' ± 2'. Thứ hai, chúng tôi lắp một thanh kiểm tra (Ø10.0 mm, dài 100 mm) và đo độ đảo tại mũi cặp và tại vị trí 40 mm từ mũi cặp. Các số liệu phải dưới 0.005 mm và 0.008 mm tương ứng. Thứ ba, chúng tôi kiểm tra mô-men kẹp bằng cờ lê được cài đặt sẵn để xác nhận đai ốc xoay trơn tru mà không bị kẹt. Mỗi đầu cặp được khắc laser số sê-ri trên thân, và chúng tôi lưu giữ báo cáo kiểm tra trong 10 năm. Nếu bạn yêu cầu, chúng tôi gửi bản PDF với các giá trị đo thực tế kèm theo lô hàng. Đây là tiêu chuẩn cho dây chuyền gia công chính xác của chúng tôi, không phải dịch vụ cộng thêm.
Đầu cặp khoan tiêu chuẩn sử dụng ba chấu chuyển động độc lập, do đó điểm kẹp dịch chuyển khi chấu bị mòn. Đầu cặp collet sử dụng collet lò xo giãn nở và co lại như một khối duy nhất. Kết quả: độ đảo không đổi từ chi tiết đầu tiên đến chi tiết thứ mười nghìn. Đối với khoan, doa và phay nhẹ, chúng tôi khuyên dùng loại ER. Đối với tiện nặng hoặc chuốt, biến thể đầu cặp collet 3 chấu cung cấp lực giữ dọc trục gấp 3 lần. Cả hai đều có sẵn trong bộ sưu tập này. Bạn chỉ định loại chuôi (thẳng, BT30, BT40, HSK63A) và chúng tôi gia công phần đuôi để khớp với trục chính của bạn. Nếu bạn không chắc chắn loại nào phù hợp với hoạt động của mình, hãy đọc hướng dẫn lựa chọn dụng cụ cắt CNC của chúng tôi để so sánh trực diện các cơ chế kẹp.
Đầu cặp tiêu chuẩn được mài theo dung sai ISO 10897. Nhưng chúng tôi thường xuyên gia công các phiên bản tùy chỉnh: cổ dài cho phay hốc sâu, đường kính chuôi giảm cho trục chính nhỏ, và lỗ dung dịch làm mát xuyên tâm (lên đến 70 bar) với ren M6 bên trong cho vòi phun dung dịch làm mát. Chúng tôi cũng cung cấp phiên bản đặc biệt cho collet kiểu kéo lùi, nơi collet nằm trong côn trong 30°. Số lượng tối thiểu cho tùy chọn đặc biệt chỉ là một chiếc, vì sản phẩm được sản xuất tại Trung Quốc – nhưng chúng tôi không phải là dây chuyền sản xuất hàng loạt. Tế bào gia công CNC của chúng tôi xử lý 30 biến thể đầu cặp khác nhau mỗi tuần. Gửi bản vẽ của bạn với đường kính chuôi, tổng chiều dài và kích thước collet, chúng tôi sẽ xác nhận hình dạng trong vòng 12 giờ. Đối với giới hạn dung sai của khớp chuôi, hãy kiểm tra hướng dẫn dung sai gia công CNC của chúng tôi trước khi gọi.
Mỗi đầu cặp được bọc trong giấy chống gỉ VCI, sau đó niêm phong trong hộp nhựa có lót xốp. Chúng tôi giao hàng qua DHL hoặc FedEx cho đơn lẻ (3-5 ngày), hoặc vận chuyển đường biển cho đơn hàng số lượng lớn (20-25 ngày). Thùng carton bên ngoài là thùng 5 lớp với chỉ số chịu nén 12 kg/cm². Đối với đơn hàng trên 10 chiếc, chúng tôi chia thành các hộp riêng lẻ để tránh tiếp xúc kim loại với kim loại trong quá trình vận chuyển. Mỗi lô hàng bao gồm chứng nhận kiểm tra, báo cáo hiệu chuẩn cho đồng hồ đo độ đảo được sử dụng, và phiếu đóng gói với mã HS (8466.93). Nếu bạn ở EU hoặc Hoa Kỳ, chúng tôi cung cấp Giấy chứng nhận xuất xứ để giảm thuế.
Không có MOQ – chúng tôi chấp nhận một chiếc duy nhất cho mục đích tạo mẫu thử, và giá mỗi chiếc giảm khoảng 18% khi đặt 10 chiếc và 30% khi đặt 50 chiếc.
Có, chúng tôi mài bất kỳ côn nào từ BT30 đến HSK100, bao gồm Capto C3-C8, với thời gian gia công thêm 3 ngày cho côn tùy chỉnh.
Chúng tôi sử dụng đế đá hoa cương, đồng hồ so 0.001 mm và thanh kiểm tra được chứng nhận; giá trị đo được ghi lại và gửi kèm theo sản phẩm.
15 ngày kể từ khi phê duyệt bản vẽ, hoặc 10 ngày nếu bạn chấp nhận kích thước tồn kho tiêu chuẩn của chúng tôi – và chúng tôi giao hàng bằng đường hàng không đến tận nơi.
| Thông số | Khả năng |
|---|---|
| Vật liệu | AL6061/7075, SUS303/304/316, thép 45#, đồng T2, đồng thau H59, POM, PEEK, nylon |
| Dung sai | ±0.005mm tiêu chuẩn, ±0.003mm theo yêu cầu |
| Máy móc | CNC 3/4/5 trục, tiện-phay, máy tiện Thụy Sĩ |
| Bề mặt | Anodizing, niken, kẽm, thụ động hóa, phun cát, đánh bóng |
| Phạm vi kích thước | Tối đa 400 x 300 x 200 mm |
| Mẫu thử | 72 giờ, không có MOQ cho mẫu |
| Kiểm tra | Báo cáo đầy đủ theo lô, dữ liệu CMM theo yêu cầu |
