Các Khuyết Tật Thường Gặp Trong Dập Kim Loại và Cách Khắc Phục

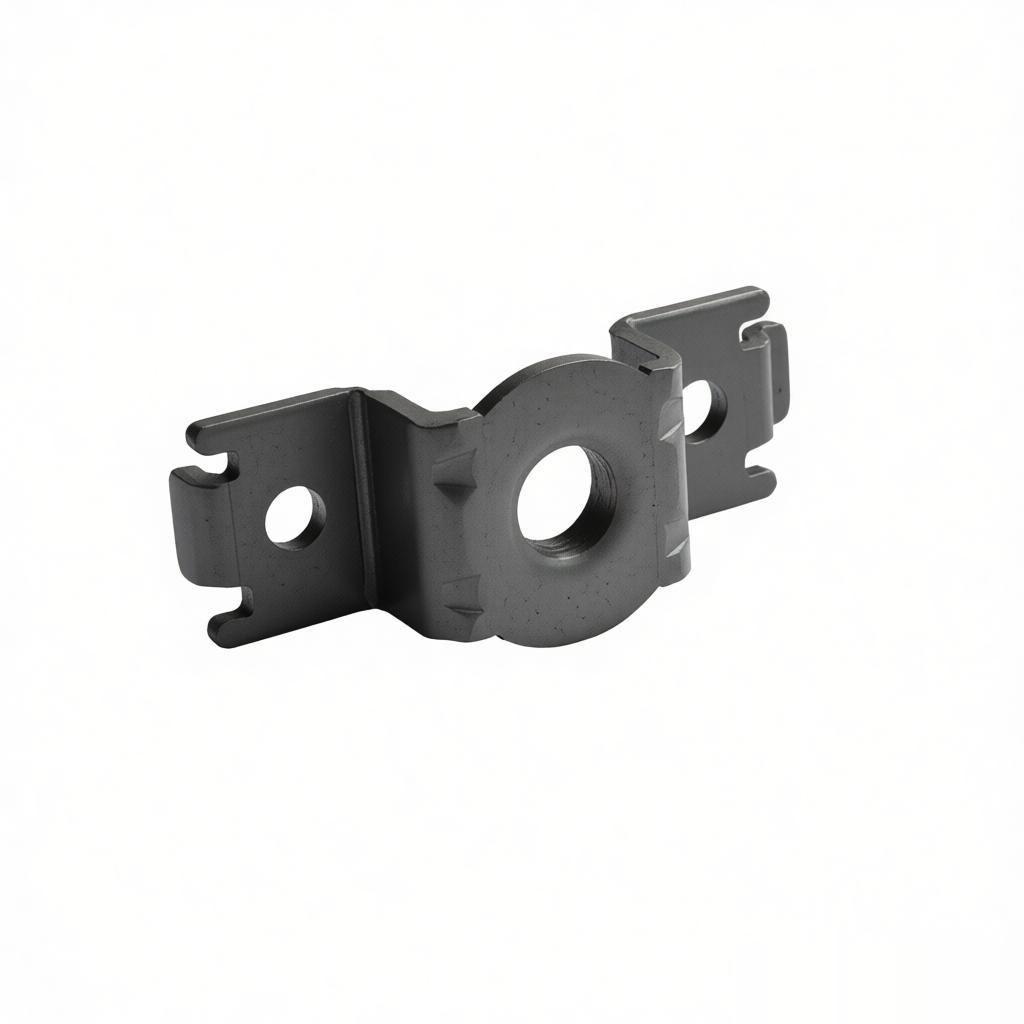

Giới thiệu
Dập kim loại là một quy trình sản xuất tốc độ cao, khối lượng lớn được sử dụng trong nhiều ngành công nghiệp—từ ô tô đến điện tử tiêu dùng. Tuy nhiên, ngay cả với dụng cụ và tự động hóa tiên tiến, các khuyết tật vẫn có thể xảy ra. Hiểu rõ các khuyết tật này và nguyên nhân gốc rễ của chúng là điều cần thiết để giảm thiểu phế liệu, cắt giảm chi phí và đảm bảo chất lượng chi tiết. Hướng dẫn này đề cập đến các khuyết tật dập kim loại phổ biến nhất và cung cấp các giải pháp khả thi để khắc phục và ngăn ngừa chúng.
1. Hình thành gờ
Gờ là các cạnh nổi lên hoặc các mảnh vật liệu nhỏ nhô ra khỏi mép chi tiết dập. Chúng xảy ra khi khe hở giữa chày và cối quá lớn hoặc khi các lưỡi cắt bị cùn.
Nguyên nhân phổ biến
Khe hở cối quá lớn (trên 10% độ dày vật liệu)
Lưỡi cắt chày hoặc cối bị cùn
Bôi trơn không đủ hoặc không đúng cách
Giải pháp
Tối ưu hóa khe hở xuống 5–8% độ dày vật liệu (đối với thép tiêu chuẩn).
Thường xuyên kiểm tra và mài sắc các bộ phận chày và cối.
Bôi trơn đều đặn để giảm ma sát và nhiệt.
2. Đàn hồi ngược
Đàn hồi ngược là sự phục hồi đàn hồi của kim loại sau khi tạo hình, khiến chi tiết lệch khỏi hình dạng mong muốn. Hiện tượng này rõ rệt hơn ở vật liệu có độ bền cao.
Nguyên nhân phổ biến
Độ bền chảy cao của vật liệu
Lực tạo hình hoặc hành trình không đủ
Thiết kế khuôn không phù hợp (thiếu dung sai uốn quá mức)
Giải pháp
Sử dụng vật liệu có tính chất cơ học ổn định.
Áp dụng uốn quá mức (uốn quá 1–3 độ dựa trên vật liệu).
Kết hợp các thao tác dập nổi hoặc dập đáy để định hình.
Sử dụng phân tích phần tử hữu hạn (FEA) để dự đoán và bù trừ.
3. Nhăn
Nếp nhăn là các nếp gấp lượn sóng xảy ra chủ yếu ở các chi tiết dập sâu do mất ổn định nén.
Nguyên nhân phổ biến
Lực giữ phôi không đủ
Dòng chảy vật liệu quá mức
Thiết kế gờ kéo không chính xác
Giải pháp
Tăng áp lực giữ phôi để kiểm soát dòng chảy vật liệu.
Thêm hoặc điều chỉnh hạt kéo để tạo lực cản.
Sử dụng phôi lớn hơn hoặc thay đổi hình dạng phôi để giảm ứng suất nén.
4. Rách hoặc Nứt
Vết rách hoặc nứt xuất hiện khi ứng suất kéo vượt quá độ bền tối đa của vật liệu trong quá trình tạo hình.
Nguyên nhân phổ biến
Bán kính khuôn sắc nhọn (gây tập trung ứng suất)
Vật liệu có độ dẻo thấp
Chiều sâu kéo hoặc tỷ lệ giảm quá lớn
Giải pháp
Tăng bán kính góc của khuôn (khuyến nghị tối thiểu 4 lần độ dày vật liệu).
Chọn vật liệu có độ dẻo cao hơn (ví dụ: tỷ lệ giãn dài lớn hơn).
Giảm chiều sâu kéo hoặc sử dụng quy trình kéo nhiều giai đoạn.
5. Trầy xước bề mặt
Vết xước làm hỏng bề mặt chi tiết, thường do tiếp xúc với bề mặt khuôn hoặc các hạt lạ.
Nguyên nhân phổ biến
Bề mặt khuôn bẩn hoặc nhám
Bôi trơn không đủ
Các hạt cứng (cáu cặn, bụi bẩn) kẹt giữa khuôn và phôi
Giải pháp
Thường xuyên đánh bóng bề mặt khuôn và phủ lớp cứng (TiN, DLC).
Sử dụng chất bôi trơn sạch, đã lọc.
Lắp đệm gạt hoặc thổi khí để loại bỏ mảnh vụn.
6. Đột Không Hoàn Toàn hoặc Lệch Vị Trí
Các lỗ hoặc chi tiết không được đột hoàn toàn hoặc bị lệch so với vị trí dự kiến.
Nguyên nhân phổ biến
Chày đột bị mòn hoặc gãy
Sai lệch giữa chày và cối
Công suất hoặc tốc độ máy dập không đủ
Giải pháp
Thường xuyên kiểm tra chày và thay thế khi mòn.
Căn chỉnh dụng cụ bằng thanh dẫn hướng và miếng đệm chính xác.
Xác minh thông số máy dập (công suất, hành trình, tốc độ) phù hợp yêu cầu.
7. Sai lệch Kích thước
Chi tiết không đạt dung sai quy định do biến động trong quy trình hoặc vật liệu.
Nguyên nhân phổ biến
Giãn nở nhiệt từ quá trình dập tốc độ cao
Biến động độ dày vật liệu
Mài mòn dụng cụ theo thời gian
Giải pháp
Cho phép chu kỳ làm nóng và theo dõi nhiệt độ.
Xác định dung sai độ dày chặt chẽ cho vật liệu đầu vào.
Triển khai kiểm soát quy trình thống kê (SPC) và điều chỉnh dụng cụ định kỳ.
8. Kéo giãn hoặc Làm mỏng
Hiện tượng mỏng quá mức xảy ra khi kim loại bị kéo giãn quá nhiều, thường gặp ở các chi tiết dập sâu.
Nguyên nhân phổ biến
Tỷ lệ kéo quá cao (chiều cao so với đường kính)
Bôi trơn không đủ
Kích thước phôi không chính xác
Giải pháp
Giới hạn tỷ lệ kéo ở mức 1,5–2,0 cho lần kéo đầu (phụ thuộc vào vật liệu).
Sử dụng phôi đã ủ hoặc mềm hơn cho các lần kéo sâu.
Bôi chất bôi trơn có độ nhớt cao để giảm ma sát.
9. Vết dầu hoặc Nhiễm bẩn
Dầu bôi trơn còn sót, bụi bẩn hoặc oxy hóa để lại vết ố ảnh hưởng đến ngoại quan hoặc các quy trình tiếp theo (sơn, hàn).
Nguyên nhân phổ biến
Bôi trơn quá nhiều hoặc không đều
Lưu trữ lâu mà không làm sạch
Môi trường (bụi, độ ẩm)
Giải pháp
Sử dụng chất bôi trơn hòa tan trong nước tối thiểu nếu có thể.
Lắp đặt trạm vệ sinh tự động (rửa, sấy khô).
Bảo quản linh kiện trong điều kiện sạch, khô ráo với bảo vệ chống gỉ.
10. Dấu khuôn
Các vết lõm hoặc hoa văn thường xuyên được truyền từ bề mặt khuôn lên chi tiết.
Nguyên nhân phổ biến
Bề mặt khuôn nhám hoặc mòn
Màng bôi trơn không đủ
Áp suất tiếp xúc cao
Giải pháp
Mài và đánh bóng khuôn đến độ nhám thấp (Ra ≤ 0,4 μm).
Bôi chất bôi trơn có phụ gia chịu áp suất cực cao (EP).
Sử dụng vật liệu khuôn linh hoạt (ví dụ: polyurethane cho các chi tiết mỏng manh).
Kết luận
Ngăn ngừa các khuyết tật dập kim loại đòi hỏi một cách tiếp cận toàn diện—bắt đầu từ lựa chọn vật liệu, thiết kế khuôn và kiểm soát quy trình. Bảo trì thường xuyên, bôi trơn đúng cách và giám sát thời gian thực có thể giảm đáng kể tỷ lệ khuyết tật. Đối với các chi tiết phức tạp, hãy cân nhắc sử dụng phần mềm mô phỏng để dự đoán vấn đề trước khi sản xuất. Bằng cách giải quyết từng khuyết tật với các giải pháp trên, nhà sản xuất có thể cải thiện năng suất, giảm chi phí và cung cấp các thành phần dập chất lượng cao một cách nhất quán.
Tổng quan về các khuyết tật phổ biến và giải pháp chính
| Khuyết tật | Nguyên nhân chính | Giải pháp chính |
|---|---|---|
| Gờ ba via | Khe hở quá lớn | Tối ưu khe hở; mài sắc dụng cụ |
| Đàn hồi ngược | Phục hồi đàn hồi | Uốn quá mức; dập tạo hình |
| Nhăn | Mất ổn định nén | Tăng lực giữ phôi |
| Rách | Ứng suất kéo cao | Tăng bán kính; sử dụng vật liệu dẻo |
| Trầy xước | Nhiễm bẩn khuôn | Đánh bóng khuôn; làm sạch chất bôi trơn |
| Lệch tâm | Chày mòn | Thay chày; căn chỉnh dụng cụ |
| Sai kích thước | Giãn nở nhiệt | Theo dõi nhiệt độ; SPC |
| Mỏng đi | Tỷ lệ kéo cao | Tỷ lệ kéo giới hạn; ủ vật liệu |
| Vết dầu | Dầu bôi trơn thừa | Giảm thiểu dầu bôi trơn; làm sạch chi tiết |
| Dấu khuôn | Khuôn thô | Đánh bóng khuôn; dầu bôi trơn EP |
