Dập sâu so với Dập nông: Khi nào nên sử dụng mỗi loại

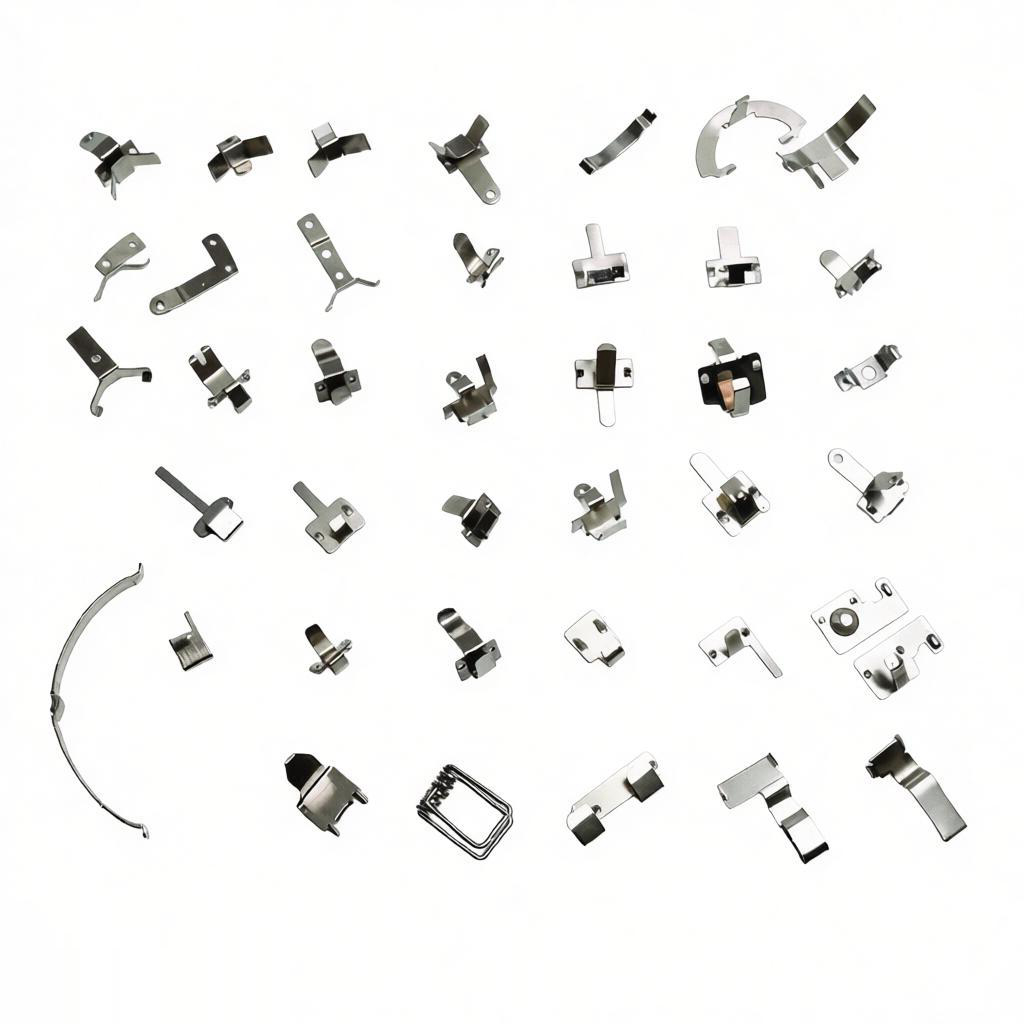

Giới thiệu về Dập sâu và Dập nông
Trong lĩnh vực dập kim loại, hiểu rõ sự khác biệt giữa quy trình dập sâu và dập nông là rất quan trọng để chọn phương pháp sản xuất phù hợp. Cả hai kỹ thuật đều liên quan đến việc tạo hình kim loại tấm thành các hình dạng mong muốn bằng cách sử dụng chày và khuôn, nhưng chúng khác nhau đáng kể về độ sâu, độ phức tạp và ứng dụng. Bài viết này cung cấp một so sánh toàn diện để giúp bạn quyết định khi nào nên sử dụng mỗi phương pháp.
Bảng so sánh: Dập sâu vs Dập nông
| Đặc điểm | Dập sâu | Dập nông |
|---|---|---|
| Tỷ lệ độ sâu so với đường kính | Lớn hơn 1:1 (thường là 2:1 hoặc hơn) | Nhỏ hơn 1:1 (thường là 0.5:1 hoặc ít hơn) |
| Số lần dập cần thiết | Kéo nhiều lần có ủ | Kéo một lần hoặc vài bước |
| Độ phức tạp của khuôn | Cao – yêu cầu khuôn tiến và bộ giữ phôi | Thấp đến trung bình – khuôn đơn giản |
| Mỏng vật liệu | Đáng kể – yêu cầu kiểm soát cẩn thận | Tối thiểu |
| Tốc độ sản xuất | Chậm hơn do nhiều bước | Nhanh hơn, năng suất cao hơn |
| Ứng dụng điển hình | Linh kiện ô tô, bồn rửa, lon, bình chịu áp lực | Tấm, giá đỡ, nắp, vỏ bọc |
| Chi phí mỗi bộ phận | Cao hơn cho số lượng thấp, kinh tế cho số lượng cao | Thấp hơn tổng thể, đặc biệt đối với các bộ phận đơn giản |
| Sử dụng vật liệu | Thấp hơn do lãng phí và cắt tỉa | Cao hơn, ít phế liệu hơn |
Khi nào nên sử dụng Dập kéo sâu
Yêu cầu độ sâu cao
Dập sâu là lý tưởng khi chi tiết cuối cùng có chiều sâu lớn hơn đường kính, chẳng hạn như trong các thùng chứa hình trụ, bình xăng ô tô hoặc vỏ bộ trao đổi nhiệt. Quy trình này bao gồm nhiều lần kéo liên tiếp để dần dần tạo hình kim loại mà không bị rách.
Hình dạng và Đặc điểm Phức tạp
Các chi tiết yêu cầu hình học phức tạp, góc cạnh sắc nét hoặc các chi tiết dập nổi thường được hưởng lợi từ dập sâu. Dòng chảy vật liệu được kiểm soát cho phép tạo hình chính xác các biên dạng phức tạp.
Sản xuất Khối lượng Lớn
Khi dụng cụ đã được thiết lập, dập sâu rất hiệu quả cho sản xuất hàng loạt. Các ngành công nghiệp như ô tô và sản xuất thiết bị gia dụng dựa vào nó để chạy sản xuất quy mô lớn với chi phí hiệu quả.
Cân nhắc về Vật liệu
Dập sâu hoạt động tốt nhất với các vật liệu dẻo như thép cacbon thấp, nhôm hoặc thép không gỉ. Vật liệu phải chịu được độ giãn dài đáng kể mà không bị nứt.
Khi nào nên sử dụng Dập nông
Chi tiết Nông
Đối với các chi tiết có chiều sâu nhỏ hơn một nửa đường kính, dập nông là phương pháp được ưu tiên. Ví dụ bao gồm các tấm phẳng, giá đỡ và nắp đậy đơn giản. Quy trình này đơn giản và yêu cầu ít dụng cụ hơn.
Khối lượng thấp đến trung bình
Ép sâu nông tiết kiệm chi phí cho các đợt sản xuất nhỏ vì chi phí khuôn thấp hơn và thiết lập nhanh hơn. Điều này phù hợp cho việc tạo mẫu hoặc chế tạo theo yêu cầu.
Tốc độ và hiệu quả
Với ít giai đoạn ép hơn, ép sâu nông nhanh hơn, giảm thời gian chu kỳ. Phù hợp khi thời gian giao hàng gấp.
Hạn chế ngân sách
Nếu dự án của bạn có ngân sách hạn chế, ép sâu nông giảm thiểu đầu tư ban đầu vào khuôn và máy ép. Nó cũng giảm tỷ lệ phế liệu, cải thiện việc sử dụng nguyên liệu.
Ưu điểm và Nhược điểm
Dập sâu
Ưu điểm:
Khả năng tạo các chi tiết sâu, liền mạch; tỷ lệ độ bền trên trọng lượng cao; bề mặt hoàn thiện xuất sắc; chất lượng ổn định ở khối lượng lớn.Nhược điểm:
Chi phí khuôn cao; sản xuất chậm hơn; nguy cơ nhăn hoặc rách; yêu cầu thiết lập có kinh nghiệm.
Dập nông
Ưu điểm:
Chi phí thấp hơn; thời gian chu kỳ nhanh hơn; khuôn đơn giản hơn; ít lãng phí vật liệu; dễ dàng sửa đổi thiết kế.Nhược điểm:
Khả năng tạo chiều sâu hạn chế; không phù hợp với các chi tiết bên trong phức tạp; có thể yêu cầu các thao tác bổ sung như uốn.
Các Yếu tố Chính Ảnh hưởng đến Lựa chọn
Khi quyết định giữa dập sâu và dập nông, hãy xem xét các yếu tố sau:
Hình dạng Chi tiết:
Độ sâu, đường kính, độ dày thành và độ phức tạp của chi tiết.Loại vật liệu:
Độ dẻo, độ dày và giới hạn tạo hình.Khối lượng sản xuất:
Khối lượng lớn biện minh cho đầu tư khuôn dập sâu.Yêu cầu dung sai:
Ép sâu có thể đạt dung sai chặt chẽ hơn với thiết kế khuôn phù hợp.Ràng buộc chi phí:
Ép nông thường chiếm ưu thế cho các dự án ngân sách thấp.
Ma trận khuyến nghị
| Kịch bản | Quy trình khuyến nghị |
|---|---|
| Độ sâu > Đường kính | Ép sâu |
| Độ sâu < Nửa đường kính | Ép nông |
| Sản lượng lớn (100k+ linh kiện) | Dập sâu sau đầu tư ban đầu |
| Sản lượng thấp (1k-10k linh kiện) | Ép nông |
| Hình dạng phức tạp có gân tăng cứng | Ép sâu |
| Hình học phẳng đơn giản | Ép nông |
| Ngân sách hạn chế | Ép nông |
Kết luận
Việc lựa chọn giữa dập sâu và dập nông phụ thuộc vào thiết kế chi tiết, nhu cầu sản xuất và ngân sách của bạn. Dập sâu vượt trội trong việc tạo ra các linh kiện sâu, chắc chắn với quy mô lớn, trong khi dập nông mang lại sự linh hoạt và tiết kiệm chi phí cho các chi tiết đơn giản hơn. Bằng cách đánh giá độ sâu, khối lượng và vật liệu, bạn có thể tối ưu hóa dự án dập kim loại của mình. Để được tư vấn chuyên nghiệp, hãy liên hệ với đội ngũ của chúng tôi để thảo luận về các yêu cầu cụ thể của bạn.
